液压系统图—接头符号作用

xuexi520 · 发表于 2011-12-9 13:34:00

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

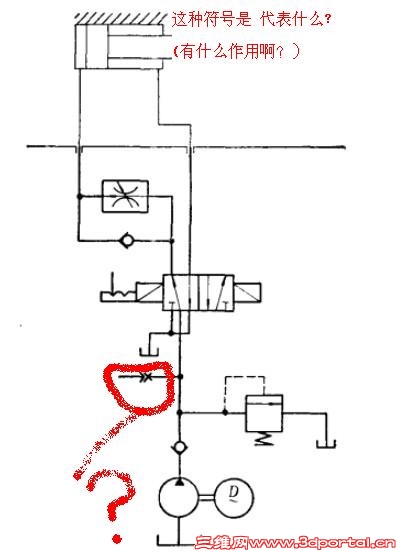

学生上图：
请老师看图！！！

图中红色区域的符号是接头类，它的作用是???

学生理解：

当有两套油缸需要分别控制时，可以在此接一条线路出来，相当于照者图中那样，重新复制一份下来？？？

请指教

djt_76 · 发表于 2011-12-9 16:03:23

一般是测压点，接压力表，或测压接头，或堵头！

xuexi520 · 发表于 2011-12-9 20:03:04

本帖最后由 xuexi520 于 2011-12-9 20:05 编辑

2# djt_76

谢谢！！！

当有两套油缸需要分别控制时，可以在此接一条线路出来..

（即一个油泵驱动两个油缸工作）

难道这样接不可以啊？？

cdxwg · 发表于 2011-12-9 22:33:55

测压接头，用来接压力表的。
虽然它是接在主油路上，但其通径很小，接头中还有一自封式单向阀，不能为系统提供有效流量。如有两套油缸需要分别控制时，应在主油路中另加分管接头。

sea-water · 发表于 2011-12-10 09:03:10

可以用来取油液，并检测油液清洁度等级

xuexi520 · 发表于 2011-12-10 13:06:54

4# cdxwg

分管接头选择普通型3通可不可以啊？

但选择普通3通会不会因一个进油口,两个出油口,流量供应不上？？

谢谢

a063609 · 发表于 2011-12-10 13:48:49

一个接点,接压力表，压力传感器,等等

zzsf987 · 发表于 2011-12-10 14:32:41

慢慢学习，慢慢积累，虚心学习。

cdxwg · 发表于 2011-12-10 16:01:33

4# cdxwg  6 ]- _4 ^. L+ W! r. d

! G- b1 o% K6 d' n分管接头选择普通型3通  可不可以啊？
! ~! D  X2 j( A  @8 B$ M
9 ^' @- o$ \* \( Z% c/ s4 a7 ?; J' k但选择普通3通会不会因一个进油口,两个出油口,流量供应不上？？
3 `) k7 a! W5 Y. q. E* q# V1 c- L/ Q, D& R" m7 Y$ D- S: o+ K
谢谢) |, I% u5 P1 l, J; v* C$ Q
xuexi520 发表于 2011-12-10 13:06 http://www.3dportal.cn/discuz/images/common/back.gif

要用一个泵给两负载供油，首先泵的排量、压力均要能满足系统最大需油量、工作压力和工作速度的要求。

xuexi520 · 发表于 2011-12-11 14:42:32

本帖最后由 xuexi520 于 2011-12-11 14:43 编辑

要用一个泵给两负载供油，首先泵的排量、压力均要能满足系统最大需油量、工作压力和工作速度的要求。- `7 G7 ]4 r3 ]5 y) F
cdxwg 发表于 2011-12-10 16:01 http://www.3dportal.cn/discuz/images/common/back.gif

谢谢！

若所选用的泵的流量与压力均满足要求,接下来需要选择分管接头（或其他），

现在应该选择分管接头类型（不知道三通行不？）

能满足一个进油端,两个出油端，即一个进油端能满足两个负载需要的流量工作吗？（对三通接头,学生担心一个进油端供应不上,毕竟有两个出油口）

若不能，需要选择什么元件能满足这样的工作条件？

谢谢

xuexi520 · 发表于 2011-12-13 12:59:00

请各位老师都来看看啊
