proe能用2个实体干涉求差来生成模型吗

xulne · 发表于 2010-4-11 10:32:50

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

本帖最后由 xulne 于 2010-4-12 09:36 编辑

老师叫我画曲线齿轮他说
a)输入参数.关系式.创建齿轮基圆

) h* I1 m% Z: Y0 A7 e4 Tb）创建渐开线

! f# ]! U4 C6 j# X7 T! l7 Sc）创建扫引轨迹

$ E6 R2 H6 Q" `0 S+ d7 Q7 h6 fd)创建扫描混合截面
3 P" {& D6 j/ I( @
e）创建第一个齿轮
3 n: R' V& R& C5 y% s
f）阵列齿轮

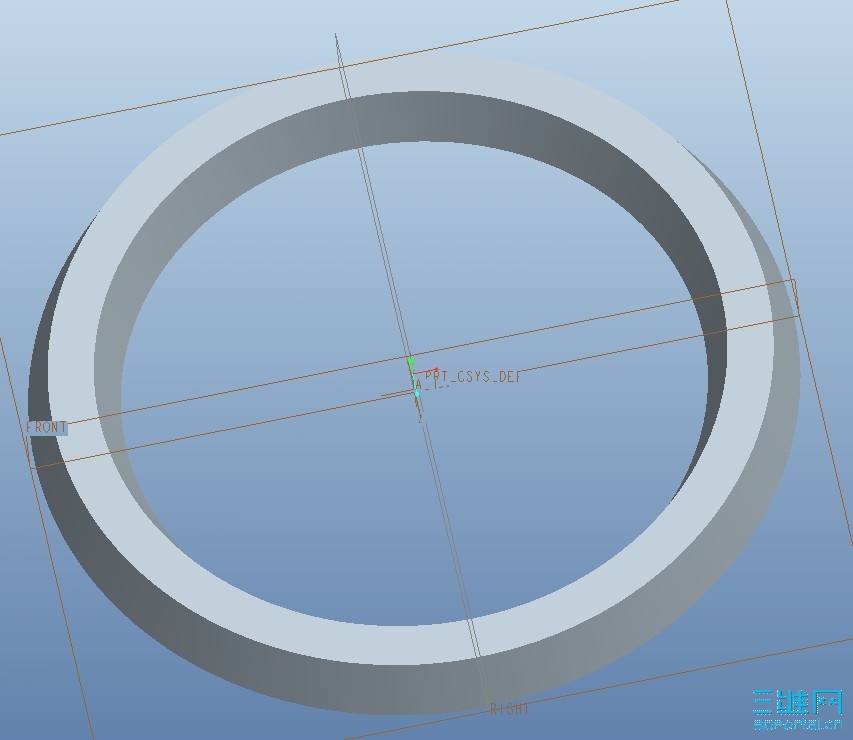

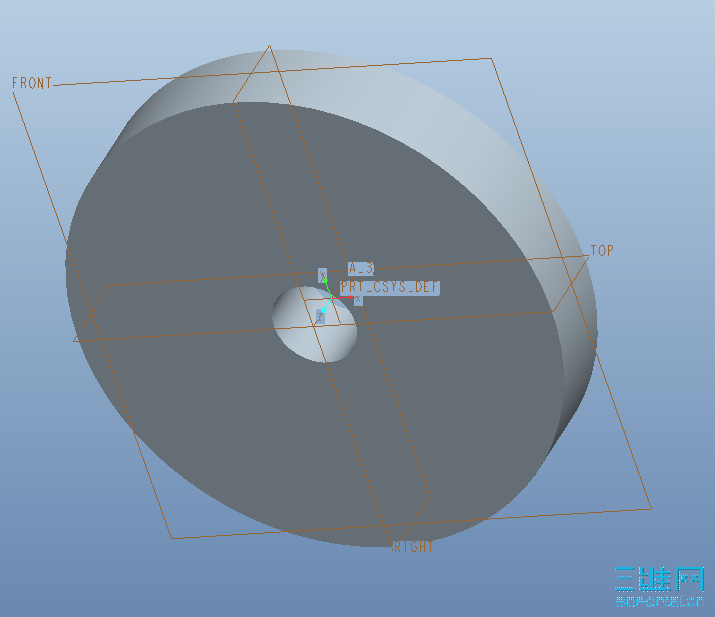

用2个实体模拟曲线齿轮的加工过程来实现建模用下图中的2个实体用圆形实体干涉毛坯求差实现我做不出来麻烦大家帮帮我

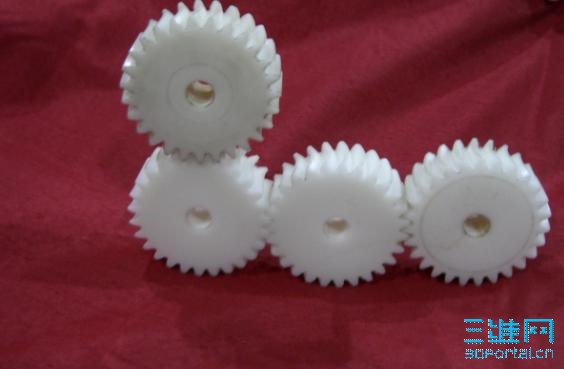

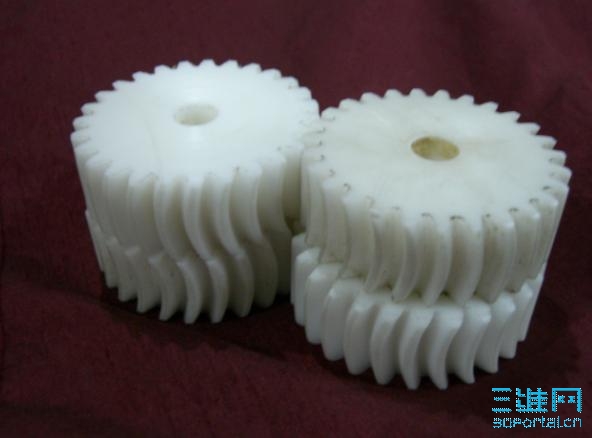

齿轮外形见下图

adsl413 · 发表于 2010-4-11 11:05:01

这个东西没有画过，帮不了你

z_w · 发表于 2010-4-11 20:58:13

UG可以的，破衣刚接触

xulne · 发表于 2010-4-11 22:06:46

破衣刚接触是什么意思啊？ 3# z_w

nysh · 发表于 2010-4-11 22:13:43

不懂楼主啥意思

xulne · 发表于 2010-4-12 09:30:11

就是画出下面图片中的齿轮 5# nysh
