两个齿轮装配问题

boli2005

SE里面齿轮可以直接调用标准间，但放进转配图里齿就没了，然后两个之间如何装配？装配完如何仿真，请高手们不吝赐教

huangjiuy

关于齿轮装配,有好几个帖子了,请看:
- }& E9 K+ [' n+ M1 s9 _- t5 |http://www.3dportal.cn/discuz/se ... sc&searchsubmit=yes
"SE里面齿轮可以直接调用标准间，但放进转配图里齿就没了" 这大约装进来时为简化模型吧,切换成设计模型就应该有齿了.
5 l" t$ O! {) N# k: ^9 I% r装配应该和中心距有关吧,和实际安装应该是一样的.
SE里的齿轮装配是设定传动比和转向的,偶认为,  之后在主动轮上加一电动机就可以运动了.

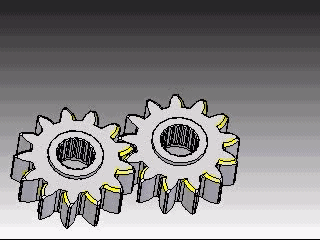

附图是偶从论坛下的齿轮
' b! h" x, m! W+ x2 \2 ~) T/ e
9 P" L# I* u: t) ?5 U9 V[ 本帖最后由 huangjiuy 于 2009-12-9 10:02 编辑 ]

wtongong

请问你装的是哪一国的齿轮，那个单倒边是用什么工艺做出来的？二个都是正变位的行吗？
! U3 h3 p: `! F( C
[ 本帖最后由 wtongong 于 2009-12-9 12:41 编辑 ]

huangjiuy

原帖由 wtongong 于 2009-12-9 12:36 发表 http://www.3dportal.cn/discuz/images/common/back.gif
- T/ ?3 ~1 `$ R( S: B1 A请问你装的是哪一国的齿轮，那个单倒边是用什么工艺做出来的？二个都是正变位的行吗？

呵呵,终于有行家说话了.
偶不懂齿轮,在论坛里下了一个齿轮装了看的,让你看出问题来了

ahlek1971

谢谢大家的交流， 今天又有收获了， 三维网真的人才出众。

SHAWE

单边倒棱！都是正变位的怎么不行？角变位齿轮传动就有可能都是正的

LCHL-740613

用“工程师手册”插件可以生成各种齿轮

huangjiuy

原帖由 SHAWE 于 2009-12-29 14:31 发表 http://www.3dportal.cn/discuz/images/common/back.gif
  B1 p' A+ v6 |单边倒棱！都是正变位的怎么不行？角变位齿轮传动就有可能都是正的

* R! l4 A: O) i0 W, w实际上我不知道为什么是单边倒棱,我还以为是个半成品呢

boli2005

7# LCHL-740613

CLIMBER7112

楼主请教的应该是画齿轮装配图的问题吧？按照7#所推荐的插件应该可以解决，请试试！
