该零件如何将材料属性连接到工程图

ntyanlei · 发表于 2009-11-9 12:25:36

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

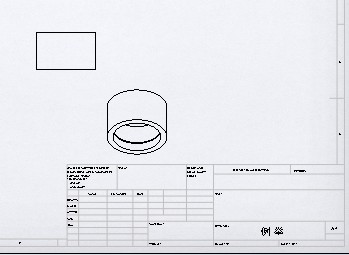

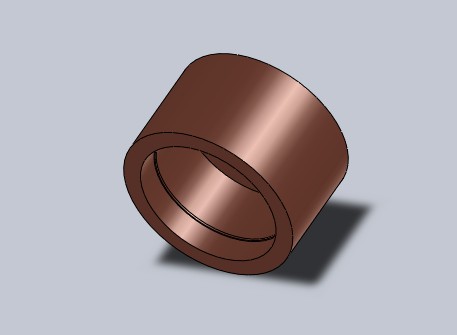

如题，以“例举”零件为例，我将零件材料定义为“红铜”，请问如何将“红铜”的材料属性添加到工程图？（附截图文件和零件工程图压缩包）

阿牛2005 · 发表于 2009-11-9 12:50:26

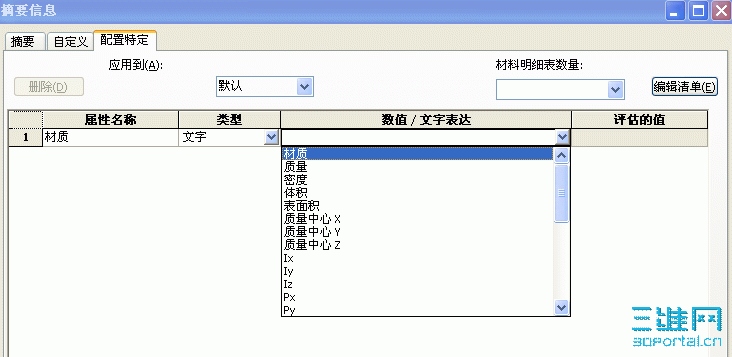

我昨天也在研究这个问题。首先，你在零件图中点属性（文件菜单里），然后选择配置特定。在属性名称中输入“材质”（这个名字可以随便，只要和后面工程图中的名称保持一致），后面下列选材质（如图）。再到工程图中，空白处点鼠标右键，编辑图纸格式，在你的材料框中输入$PRPSHEET:"材质"（这里的材质和前面零件中的名称一致），这样就OK了。
你还可以用以上方法直接更改模板，这样以后新建的零件和工程图就可以自动关联了。但这只能用于新建的，以前老的部件和工程图不会更改，我昨天发了个贴求助，没人能解决。
ScreenHunter_01 Nov. 09 12.43.gif

huangsh · 发表于 2009-11-9 12:58:06

有文本链接去向你那个列举就是链接到文件名的
弄个链接到材料的就好了

ntyanlei · 发表于 2009-11-10 19:50:15

原帖由 阿牛2005 于 2009-11-9 12:50 发表 http://www.3dportal.cn/discuz/images/common/back.gif% u- k# C+ h2 E; l( u
我昨天也在研究这个问题。首先，你在零件图中点属性（文件菜单里），然后选择配置特定。在属性名称中输入“材质”（这个名字可以随便，只要和后面工程图中的名称保持一致），后面下列选材质（如图）。再到工程图中， ...

师傅您所讲的“$PRPSHEET:材质”是一起输入吗，很感激你的慷慨解答，我只知道我们公司搞设计的在07版的程序里拷了个什么文件就好了，那人很保守的。

helloyf · 发表于 2009-11-10 19:55:31

请在论坛里搜搜关于工程图模板的制作文章，有篇精华的。

在这：http://www.3dportal.cn/discuz/viewthread.php?tid=465924&extra=page%3D1%26amp%3Bfilter%3Ddigest

[ 本帖最后由 helloyf 于 2009-11-10 19:56 编辑 ]

lai236994 · 发表于 2009-11-10 20:02:58

楼主这种方法都可以的 . $PRPSHEET:"材质"

阿牛2005 · 发表于 2009-11-11 08:21:38

原帖由 ntyanlei 于 2009-11-10 19:50 发表 http://www.3dportal.cn/discuz/images/common/back.gif3 i, _# v. G6 v$ k4 m) ^

6 b' H' K6 y7 }2 {8 F 师傅您所讲的“$PRPSHEET:材质”是一起输入吗，很感激你的慷慨解答，我只知道我们公司搞设计的在07版的程序里拷了个什么文件就好了，那人很保守的。

$PRPSHEET:"材质"都要输入的。我只会这个方法，其他什么文件的我不会，希望高手指点。

lizujun1975 · 发表于 2009-11-11 09:38:39

论坛内有现成的建立了属性链接的模板文件，你搜索一下就会发现了。

孙士和 · 发表于 2009-11-14 14:51:42

首先你要先一张工程图模板，把要链接的内容都设置好，注意链接的名称要与你零件图模板上名称相对应，否则是链接不上的。也就是打开一张工程图，设置好所有的属性链接，保存为工程图模板格式就行了

ntyanlei · 发表于 2009-11-15 21:29:51

原帖由 helloyf 于 2009-11-10 19:55 发表 http://www.3dportal.cn/discuz/images/common/back.gif& _, Q) R# {# |$ P4 ?" y
请在论坛里搜搜关于工程图模板的制作文章，有篇精华的。
- l3 B/ f6 I9 h2 d) o+ |3 C$ c7 E! K5 C: T! P; o# E+ k* ^: U9 d
在这：http://www.3dportal.cn/discuz/viewthread.php?tid=465924&extra=page%3D1%26amp%3Bfilter%3Ddigest

谢大哥指点！

yunerfly · 发表于 2010-6-24 08:57:41

这个好用了！总想连接上呢

小橙子 · 发表于 2010-6-24 16:37:43

这回总算能连接上了……

1999lggg · 发表于 2011-11-8 22:00:04

请教后面有吗

shampaign · 发表于 2013-4-3 18:12:32

不行啊，总是不行啊！

warmb · 发表于 2013-6-22 13:10:36

好东西啊，谢谢楼主分享！！！

li010305yhy · 发表于 2017-3-6 20:13:29

lizujun1975 发表于 2009-11-11 09:389 l4 x- t- Q0 k ~9 d& z4 l
论坛内有现成的建立了属性链接的模板文件，你搜索一下就会发现了。

在哪里搜索啊，不会啊，发个链接吧大哥
