cad要走几个弯弯绕才能搞出实体管柱螺旋面

gongwen0519 · 发表于 2009-7-12 19:31:40

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

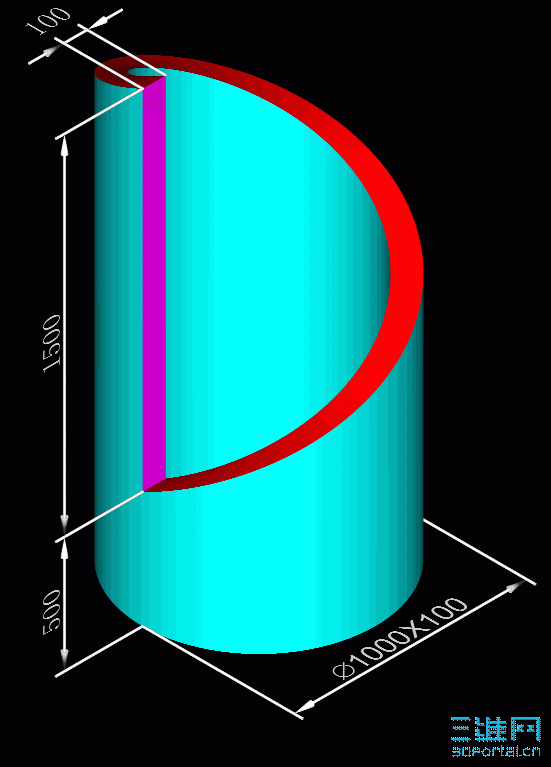

首先申明，下面这个图前期制作不是CAD搞定的，所以开贴讨论在cad平台要走多少弯弯绕才能搞出如图这个实体管柱螺旋面：

jzchy888 · 发表于 2009-7-13 11:59:11

1.用二次开发的LISP程序按曲线作图
2。画出圆柱体
3。切割

woaishuijia · 发表于 2009-7-13 13:11:24

用2007以上版本做并不复杂

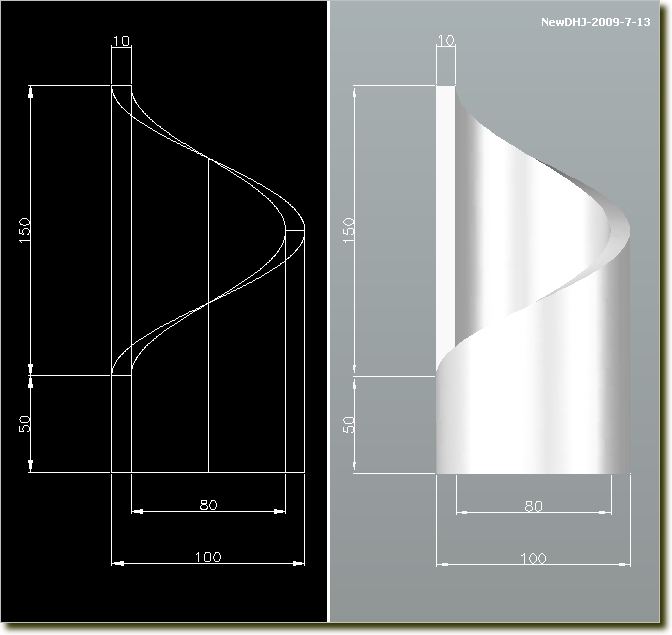

首先要做圆管实体并沿轴向剖为两半;画一水平直线做扫掠对象,画一垂直直线做扫掠路径,扫掠时沿路径扭曲形成螺旋形的曲面;用曲面分别剖切两实体,保留有用的部分并集,得到1500长带有螺旋曲面的圆管部分;最后用拉伸面得到下面500长的完整圆管部分.

newdhj · 发表于 2009-7-13 19:12:13

用高版本曲面剖切

newdhj · 发表于 2009-7-14 11:37:28

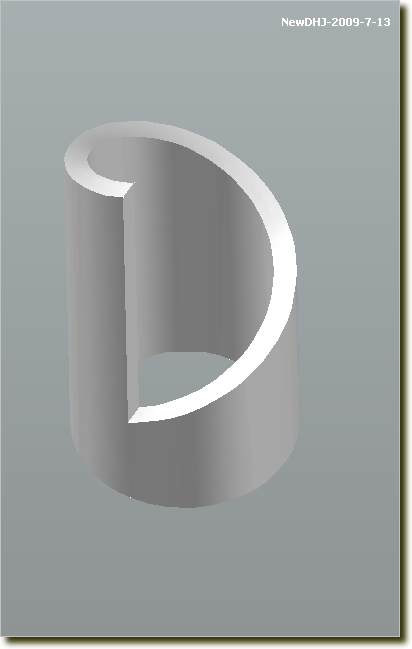

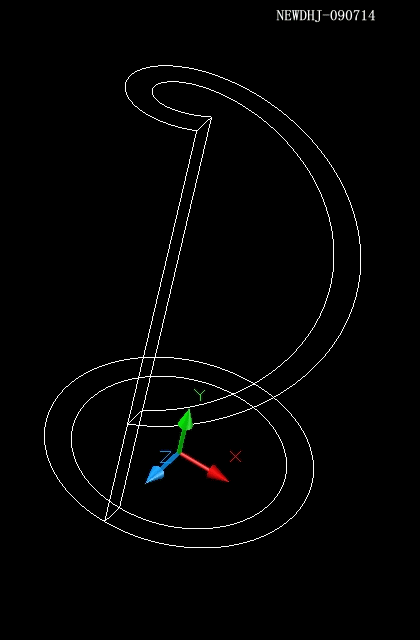

这是用2008做的。送上模型文件

maoyangmy · 发表于 2009-7-17 01:41:33

我用2008按上述步骤做，怎么用曲面无法切割实体？请楼上的说说详细步骤

newdhj · 发表于 2009-7-18 18:40:43

我的方法是:（08版）
1、画圆筒
2、画中心线和半径线（可略大一点）
3、扫掠扭曲
4、加厚成体
5、做小实体差集掉多余的小三角
6、差集
7、剖切
8、分割
9、删除多余的体
10。并集
http://bbs.jcwcn.com/attachments/month_0907/0907181834e88488838ce6be33.gif

gongwen0519 · 发表于 2009-7-18 21:31:25

楼上方法好。
