如何测量齿轮的节圆直径

longking123

手头有几种样品,只能知道齿顶圆直径和齿数.
如何测量该齿轮的节圆直径呢
# d3 _% L1 R+ ]7 Q9 f3 H望高手指点.

gaoyns

已知齿顶圆直径D和齿数Z，可先求出模数m：
$ u4 e7 M" z! b( H( yD=mZ+2m=m(Z+2)    m=D/(Z+2)
算出分度圆直径  d = mZ
二齿轮啮合时才出现节圆，对于单个齿轮来说应叫分度圆。

longking123

谢谢..

$ G. L! l% F4 s, n不知道哪里能下载相关资料.
1 C3 Y0 S+ _! R4 x$ t/ }
时间长了怕忘记掉.

woodee

节圆不是测量出来的，是计算出来的。

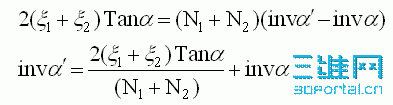

3 s6 n' V) _8 Z+ Y% s$ \: B根据无侧隙啮合方程：
2 L$ B" j) {3 k* \
- h, p$ d! G' G* W得到a’。即节圆上的压力角。进而就可以算出节圆直径：
, {) N6 X* P& I0 C+ od'=dp*cosa/cosa’。

longking123

4楼的太复杂了..

hero2006

节圆直径对于测绘没有意义，测绘不出。
0 `/ d/ u: \) O& f2 H若是成对啮合，我的简单计算方法是中心距乘以该齿轮齿数除以两相配齿轮和。
+ D: `' I( |  U& |d'1=a*z1/(Z1+Z2)
* O  c' Z" G4 v+ b4 id'2=a*z2/(Z1+Z2)

woodee

原帖由 longking123 于 2009-4-16 21:14 发表 http://www.3dportal.cn/discuz/images/common/back.gif
: o  v5 @1 T' p& l$ X# S; l6 V4楼的太复杂了..

" W0 U$ G' m- W- f
$ ?* p; T! j- U5 ]3 b呔！这可是最基本最简单的了。否则就别碰齿轮了。

longking123

貌似6楼的简单点...
