如何用CAXA 实体设计画V带轮啊？

boli837 · 发表于 2008-11-15 23:58:57

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

大哥大姐帮忙啊
我鼓捣了一晚上也没搞出来
如何实现啊？
最简单的办法是什么

pjtl · 发表于 2008-11-16 10:12:24

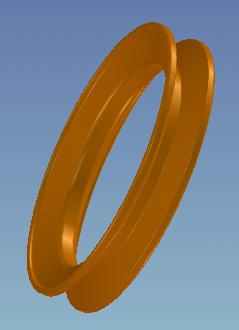

是这样的吗？
很简单搞定：
1、先拖出一个圆柱体并编辑其尺寸（V型带轮最大直径，高度按计算确定）；
2、按带型要求倒角；
3、再拖出一个圆柱体到倒角一侧的中心点，编辑尺寸（最大直径等于倒角后的小圆直径）；
4、重复第一步的操作，倒角对应槽型。

[ 本帖最后由 pjtl 于 2008-11-16 10:14 编辑 ]

sxlfr · 发表于 2008-11-16 10:40:41

楼主，是2楼做的这种东西吗？其实这种零件用旋转特征做一次就可以搞定。

boli837 · 发表于 2008-11-16 11:13:46

原帖由 pjtl 于 2008-11-16 10:12 发表 http://www.3dportal.cn/discuz/images/common/back.gif0 c* ?* d. s, e& g8 s: I
是这样的吗？
5 e( V7 D4 u/ Z3 o W% n0 _' z很简单搞定：' Y) U6 V' W, S k$ Y( {
1、先拖出一个圆柱体并编辑其尺寸（V型带轮最大直径，高度按计算确定）；. b8 f( d- Z) ?! R3 D
2、按带型要求倒角；' K l$ V$ i' b
3、再拖出一个圆柱体到倒角一侧的中心点，编辑尺寸（最大直径等于倒角后的小圆直径）； ...

谢谢啊大哥
我怎么没想到呢呵呵

boli837 · 发表于 2008-11-16 11:21:27

原帖由 sxlfr 于 2008-11-16 10:40 发表 http://www.3dportal.cn/discuz/images/common/back.gif
7 d& f2 k6 {: q' t3 c( [( F3 j楼主，是2楼做的这种东西吗？其实这种零件用旋转特征做一次就可以搞定。

呵呵
我也想旋转来着
可是不是不会吗

sxlfr · 发表于 2008-11-16 11:47:58

试着做了一个视频你看看吧。

pjtl · 发表于 2008-11-16 12:01:00

3楼的办法简洁，不过编辑草图麻烦了一点。

boli837 · 发表于 2008-11-16 14:08:38

原帖由 sxlfr 于 2008-11-16 11:47 发表 http://www.3dportal.cn/discuz/images/common/back.gif
0 y i5 A* i' W0 X7 g& o, q4 i+ C试着做了一个视频你看看吧。
( e# `0 y9 u6 p( ^5 t; C1 s/ \1052886

太好了大哥
太谢谢你了
我大体上学会了

boli837 · 发表于 2008-11-16 14:09:09

原帖由 pjtl 于 2008-11-16 12:01 发表 http://www.3dportal.cn/discuz/images/common/back.gif
& K: L- ?7 D. w3楼的办法简洁，不过编辑草图麻烦了一点。

非常感谢两位大哥
让我学会了两种办法

lecluse · 发表于 2008-11-16 14:25:38

谁有没有关于cad的教程

boli837 · 发表于 2008-11-16 14:26:33

对了大哥
生成以后的零件怎么修改尺寸啊

sxlfr · 发表于 2008-11-16 15:43:07

原帖由 boli837 于 2008-11-16 14:26 发表 http://www.3dportal.cn/discuz/images/common/back.gif6 s: K$ h* S& R$ p& k, Q. [1 P
对了大哥+ }! T; ?! P- r' u
生成以后的零件怎么修改尺寸啊

可以选中零件点击右键“编辑截面”，又会到旋转特征界面，进行草图编辑。

boli837 · 发表于 2008-11-16 15:55:26

原帖由 sxlfr 于 2008-11-16 15:43 发表 http://www.3dportal.cn/discuz/images/common/back.gif t; a. n- F# }6 t* e) ] @; b, e
9 f8 p/ i! U, {4 p+ W4 h# C
可以选中零件点击右键“编辑截面”，又会到旋转特征界面，进行草图编辑。

非常感谢大哥

xy8662818 · 发表于 2008-11-16 20:41:01

6楼的步骤如果利用对称方法，应该更加简洁。
