每当工程师们讨论方案时候，总是以手绘草图来表示。
有没有这方面标注和培训资料；谢谢！
有时是三维实体简化画法；有没有这方面资料。

[ 本帖最后由 hanglb 于 2008-4-3 18:28 编辑 ]

lhf999 · 发表于 2008-4-3 19:27:16

徒手画的草图是没有专门的标准的，还是依据机械制图有关的标准。（没有哪个制图标准说必须用工具画的）

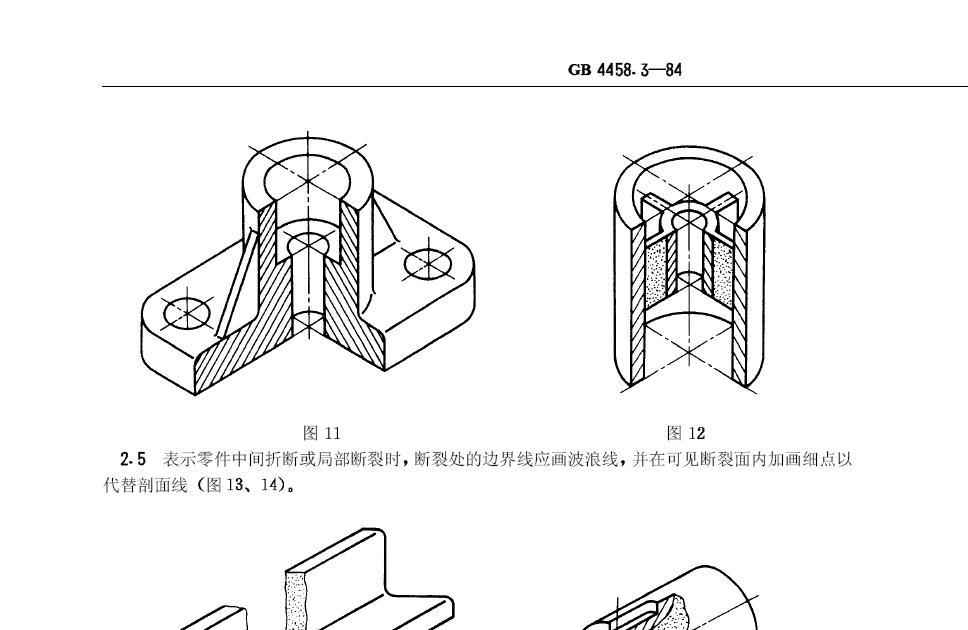

你说的三维实体简化画法是不是“轴测图”？类似下面的这种图？
参考标准：GB/T4458.3-1984《机械制图轴测图》
http://www.3dportal.cn/discuz/viewthread.php?tid=242044&highlight=4458.3

[ 本帖最后由 lhf999 于 2008-4-3 19:29 编辑 ]

hanglb · 发表于 2008-4-3 22:39:31

轴测图太复杂，不利于讨论。

jpcen05 · 发表于 2008-4-5 15:51:47

为了方便一般讨论都是用示意图,这个只要是方便于画和作参考同时表达方案的作用,不必抓住不放,达到目的大家明白就可以了
也可以参考机械设计手册,里面也有一些结构简图

kevin8hu · 发表于 2008-4-5 19:44:40

感觉轴测图能形象逼真的反映事物,感官认识比较强烈.

wszbd · 发表于 2008-4-5 21:02:02

还没有碰到此方面的软件,在设计时只要能表达设计的意图就可以了.

感悟人生 · 发表于 2008-4-5 21:32:21

讨论时手画图时一般都只是方案图，比较简单，主要是通过讲解配合来说明问题

3227674 · 发表于 2008-4-6 10:29:25

提示: 作者被禁止或删除内容自动屏蔽

hanglb · 发表于 2008-4-6 10:31:26

是否有这方面规范画法？

lhf999 · 发表于 2008-4-6 16:48:54

原帖由 hanglb 于 2008-4-6 10:31 发表 http://www.3dportal.cn/discuz/images/common/back.gif
+ s) k$ g+ W5 Z& R% W; r+ ]9 _是否有这方面规范画法？

2楼已给出标准号及链接。

zf237 · 发表于 2008-4-6 17:42:20

没标准的吧~~~看个人

LZQLIU · 发表于 2008-4-7 16:11:11

只要表达清楚，让其他人员理解就行了，没有统一的标准。
