矩形弹簧怎么建模

whb123 · 发表于 2007-5-8 19:08:10

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

请问，矩形（25×12）弹簧怎么做模型，节距是12，共4圈，钢丝直径Φ2

hidingman · 发表于 2007-5-8 19:28:33

有矩形弹簧 ? 沒看過

xxf-1 · 发表于 2007-5-8 19:33:23

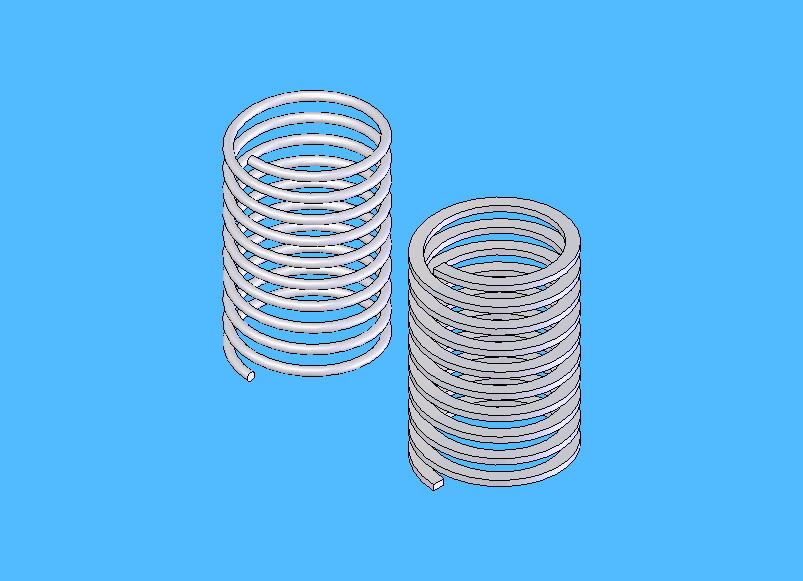

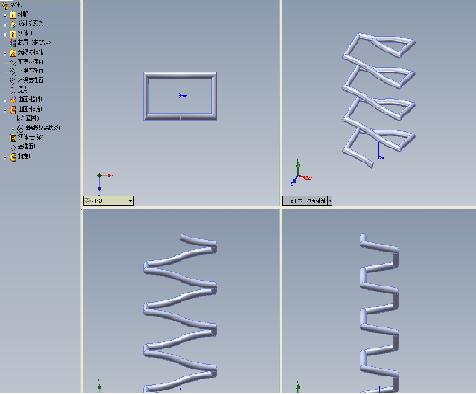

矩形弹簧是这样的吗!

wld · 发表于 2007-7-19 16:29:03

先画一个这个矩形面拉伸到一定的高度，然后把螺旋线画出来，在以螺旋线的端面画一条直线（要与螺旋线的起点穿透），然后进行扫描，这样与矩形曲面就会有交线，把它们做成组合曲线，然后在做扫描就可以啦。

jihua8028 · 发表于 2007-7-19 21:09:04

螺旋线+扫描

jihua8028 · 发表于 2007-7-19 21:32:44

应该是这样的吧

longzhu188 · 发表于 2007-7-20 14:01:25

原帖由 jihua8028 于 2007-7-19 21:32 发表 http://www.3dportal.cn/discuz/images/common/back.gif% ~, C- i7 v9 Y4 a3 z# b) u
应该是这样的吧

矩形弹簧应该截面是矩形的，我同意6楼的。

njyxj2002 · 发表于 2007-10-6 14:45:07

同意，它是螺旋切除形成的。

tzhmei · 发表于 2007-10-7 16:05:58

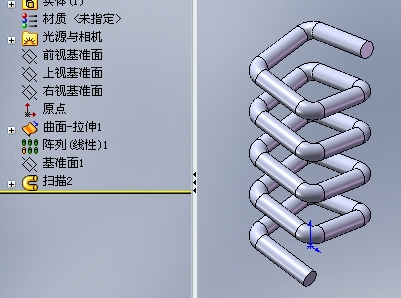

这样行不

qdlyx · 发表于 2007-10-7 19:30:44

我同意9楼的。能上传吗？我学习学习

xuezhongfei2002 · 发表于 2007-10-7 19:51:54

先画一个25x 12的矩形，做拉伸，然后插入一螺旋线，将刚才的矩形包含在内，做投影，就得到矩形螺旋线，在扫描即可

56658556 · 发表于 2007-10-11 14:00:24

可以传源文件吗?谢谢啊

f88888 · 发表于 2007-10-21 19:11:19

求方形弹簧的画法，是不是要用方程啊

asdolmlm · 发表于 2007-10-21 19:25:58

个人认为
草图画成方形，在用扫描

lfenger2008 · 发表于 2007-10-21 20:41:14

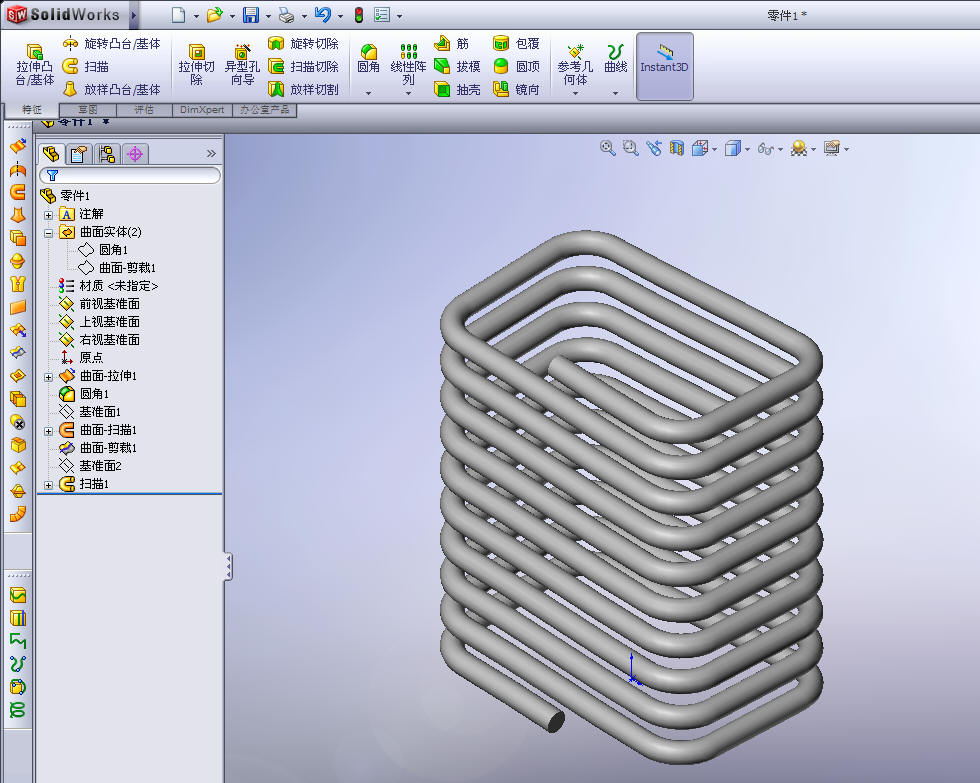

楼主想要画的是这种效果的弹簧吗？

honey8000 · 发表于 2007-10-21 20:54:44

楼上的，扫描路径是怎么做出来的，看不太明白，能给个part吗

陆小凤 · 发表于 2007-10-21 20:54:50

15楼的可以说说怎么画吗？圆的就容易画，，看15楼的好像不是一步就可以画出来。。

[ 本帖最后由 mr.lee 于 2007-10-22 20:19 编辑 ]

lfenger2008 · 发表于 2007-10-21 21:36:15

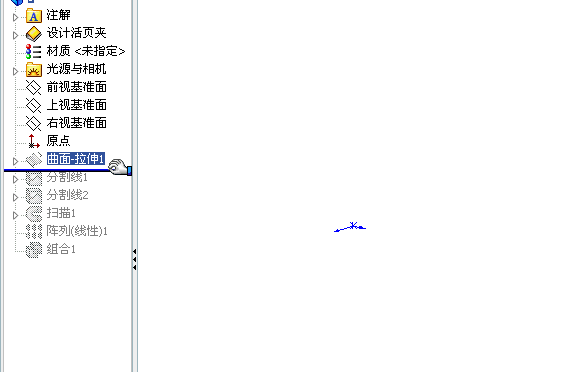

先给一个思路：拉伸曲面＋扫描螺旋曲面－－－二者剪切得到圆柱形的螺旋曲面，再利用3D草图引用上述曲面的外轮廓得到圆柱螺旋轨迹线作为扫描引导线，下面的相信大家都知道该怎么做了。

其实特征树已经很清楚了。

hahap · 发表于 2007-10-21 21:42:28

原帖由 lfenger2008 于 2007-10-21 21:36 发表 http://www.3dportal.cn/discuz/images/common/back.gif( |8 a+ I/ L; h# W( ?
先给一个思路：拉伸曲面＋扫描螺旋曲面－－－二者剪切得到圆柱形的螺旋曲面，再利用3D草图引用上述曲面的外轮廓得到圆柱螺旋轨迹线作为扫描引导线，下面的相信大家都知道该怎么做了。 $ g" m x$ G- h' G, }# `
其实特征树已经很清楚了。

这样是可以做出来,可细看不太完美,长边会有些弯曲

,再想下有更好的方法不?

[ 本帖最后由 hahap 于 2007-10-21 22:45 编辑 ]

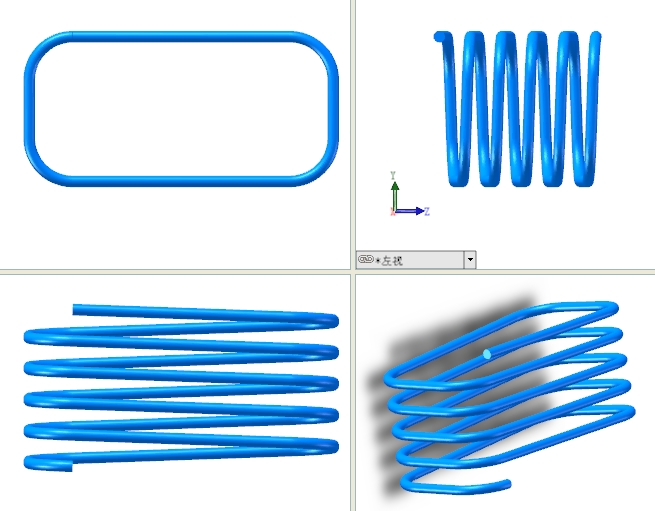

lfenger2008 · 发表于 2007-10-21 22:18:16

长边会有些弯曲?没有明白您的意思，烦请帖图说明一下。

看了一下，在转角圆弧过渡的区域似乎存在向下弯曲的现象。

[ 本帖最后由 lfenger2008 于 2007-10-21 22:24 编辑 ]

lfenger2008 · 发表于 2007-10-21 23:34:52

原帖由 hahap 于 2007-10-21 21:42 发表 http://www.3dportal.cn/discuz/images/common/back.gif
- T/ j, O6 i+ L! w8 b4 V
+ b' H/ M7 N1 Q& y' U: J
- M. Q. h k- E) H9 n6 B这样是可以做出来,可细看不太完美,长边会有些弯曲 ,再想下有更好的方法不?
3 @. t2 L! p9 G7 h5 P610861( N8 J7 y' f. X5 [4 G) Q8 Z; |6 P
& F2 M9 |, V+ ?0 j" V, E
610862

多谢指点，学习中！

xxf-1 · 发表于 2007-10-22 20:08:45

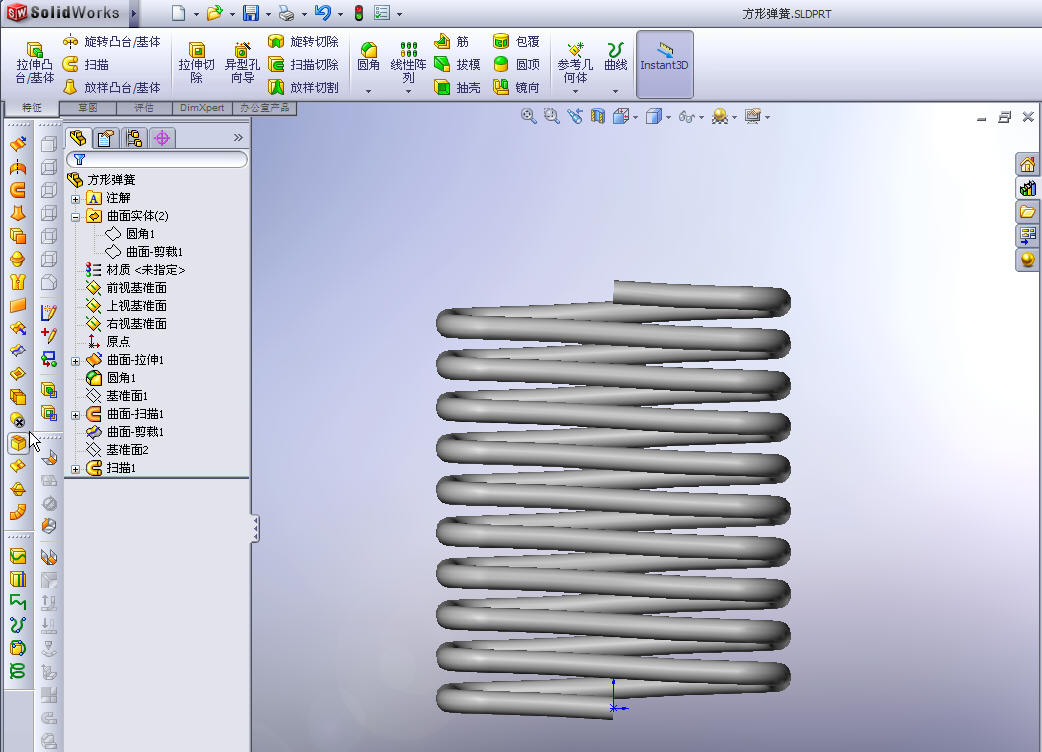

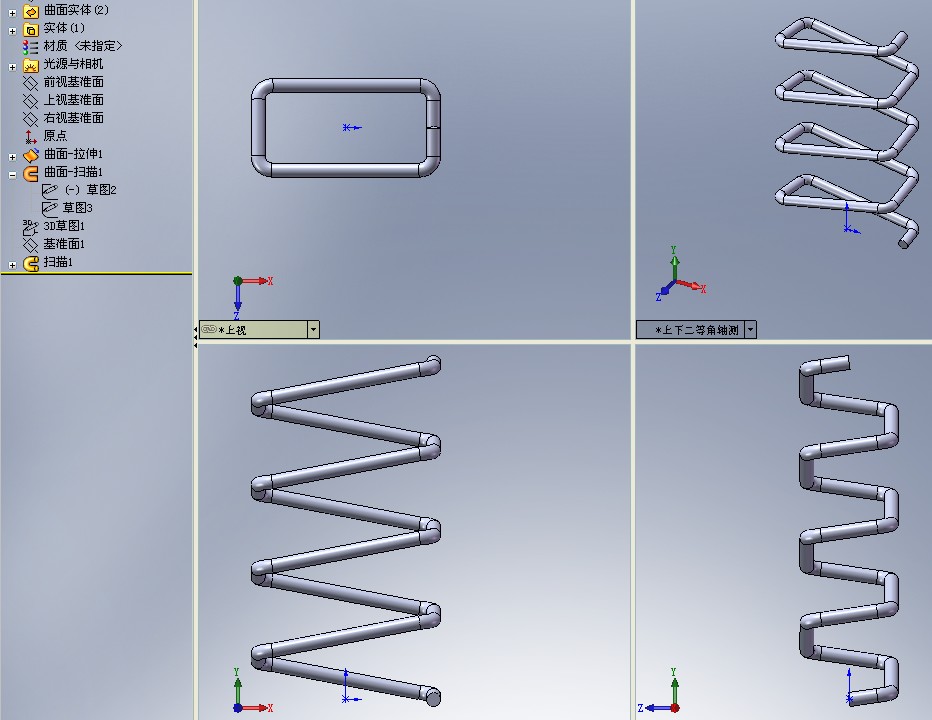

我重做一个矩形弹簧,按25X12,直经2,螺距12,做的,四条边不弯曲了,只是做的方法笨了点,不知那位高手有什么好办法没有?

jiaruiqi02 · 发表于 2007-10-25 09:07:21

提示: 作者被禁止或删除内容自动屏蔽

yangdl607 · 发表于 2007-11-27 12:43:47

多层，即上升到顶后螺旋下降，第1层的外径+间隙=第2层内径
请各位多多赐教

[ 本帖最后由 yangdl607 于 2007-11-27 16:11 编辑 ]

DDFM · 发表于 2007-11-27 15:56:23

这个值得学习，记得初学时老师提过，只是太笨没做出来
