刚刚搞的两副夹具供大家参考

星雨 · 发表于 2006-11-5 10:24:00

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

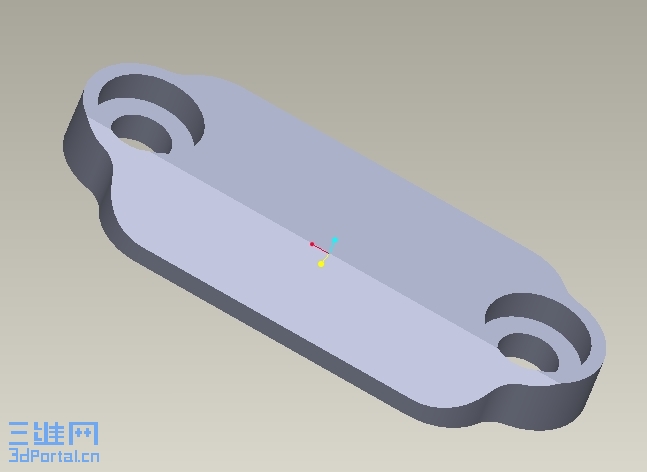

此零件先用复合模落料冲孔，做出2-Φ5.8底孔，再钻沉孔2-Φ10，然后铣斜面。

星雨 · 发表于 2006-11-5 10:33:18

转盘式钻沉孔夹具

星雨 · 发表于 2006-11-5 10:35:18

铣斜面夹具

星雨 · 发表于 2006-11-5 10:39:08

呵呵，拿点我的新东东与大家交流！

星雨 · 发表于 2006-11-5 18:32:50

介绍一下夹具的设计思路：
1、转盘式钻沉孔夹具：
   1）首先将零件放在夹具的转盘上，以短圆柱销定位2-Φ5.8底孔；
   2）再用插销定位，使零件的Φ5.8与钻套孔同轴；
   3）然后把活动压板滑过来，拧紧碟形螺母压住零件；
   4）扳动钻床手柄，开始加工。

2、铣斜面夹具：
   1）该夹具为一出四，以一个Φ5.8用短圆柱销定位，再用另一个长圆柱销靠零件外形（并限位钩形压板），
      使之水平保证加工斜面的角度、形状尺寸。
   2）本夹具采用偏心轴、三块浮动压板和球面垫圈实现浮动压紧。

[ 本帖最后由星雨于 2006-11-5 18:42 编辑 ]

cb9941 · 发表于 2006-11-5 20:44:25

提示: 作者被禁止或删除内容自动屏蔽

sxw68 · 发表于 2006-11-5 20:54:30

请楼主将原文件打包上传吧。

星雨 · 发表于 2006-11-6 23:46:05

夹具图(dwg格式),转盘式钻夹具和铣斜面夹具。

ka1102030101 · 发表于 2007-1-22 22:18:45

好贴!!为我的设计打开了思路!

wyk3324 · 发表于 2007-1-24 14:31:13

看起来很复杂，应该不错吧

abcd3010 · 发表于 2007-6-3 15:40:11

挺好的，不过第一套精度可能不很高

黑夜传说 · 发表于 2007-6-6 19:47:12

下载下来学习下谢谢楼主
