怎样标注半标注尺寸

[复制链接]
lvdeping
发表于 2019-3-9 13:59:37 | 显示全部楼层 |阅读模式 来自： 中国江苏无锡
工程图
主题分类用于问题归类:

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要 登录 才可以下载或查看，没有帐号？注册

x

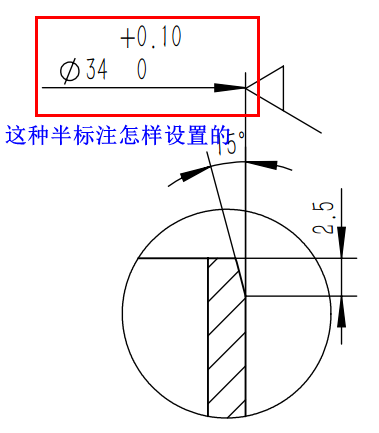

怎么样标注出图上的那种半标注？谢谢!
" ?" ^1 B" _5 O2 O" Z# g: w
  }; w2 S+ g9 A, r  E 半标注.png   R' k1 F* n' I, b2 _5 ^! t& A
- ~6 [3 X* S: ~! _2 h+ B6 J
回复

举报

qiminger
发表于 2019-3-9 14:17:09 | 显示全部楼层 来自： 中国辽宁丹东
右键/隐藏延伸线，隐藏尺寸线

点评

judyyai
你好!因為你用點評的!所以用這個回覆你! 我用2016版 剖面局部放大圖!無法複製 非剖面局部放大圖 按Shift 再滑鼠左鍵拖曳 是移動 按Ctrl 再滑鼠左鍵拖曳 是複製  详情 回复 发表于 2019-3-12 08:35
lvdeping
我的意思是怎样点击那条竖线就能拖出这个直径或半径尺寸来。  详情 回复 发表于 2019-3-9 14:31
回复 支持 1 反对 0

举报

lvdeping
 楼主| 发表于 2019-3-9 14:31:38 | 显示全部楼层 来自： 中国江苏无锡
qiminger 发表于 2019-3-9 14:17- E, Z$ v/ Q3 N5 Q. S1 g
右键/隐藏延伸线，隐藏尺寸线

. h- k* j* n. M5 p6 S我的意思是怎样点击那条竖线就能拖出这个直径或半径尺寸来。

点评

repzk031
qiminger 不是给您答案了吧，先去试试吧，而不是质疑  详情 回复 发表于 2019-3-9 16:13
回复 支持 反对

举报

repzk031
发表于 2019-3-9 16:13:36 | 显示全部楼层 来自： 中国浙江杭州
lvdeping 发表于 2019-3-9 14:31
5 N% d: r0 `, y6 k我的意思是怎样点击那条竖线就能拖出这个直径或半径尺寸来。
4 y2 o9 p5 ~3 Q" U) `
qiminger 不是给您答案了吧，先去试试吧，而不是质疑
回复 支持 反对

举报

judyyai
发表于 2019-3-9 18:50:56 | 显示全部楼层 来自： 中国台湾
笨方法!但至少能成7 d) L, s0 D- b  j9 o

$ ?! w5 c' E1 ~( g: W% ]把放大視圖草圖線,先拉到能標註直徑範圍
2 h2 l8 j" h7 m1 w+ B8 ]; h標完直徑後!
4 K( m2 p1 F+ ^7 A. w然後再把,放大視圖草圖線拉小
  ?: D# q0 u$ F0 p/ ^6 m! e, ?
  P9 a7 ?4 @  G1 K4 e! D/ d再配合 2# qiminger 所說的!$ |+ D* a% i; I
右键/隐藏延伸线，隐藏尺寸线; \5 T& n% n8 ]5 r, ^. e! A& i# }5 r
" a7 R2 E8 b! e! k
即可!

点评

lvdeping
谢谢您的指教。[把放大視圖草圖線,先拉到能標註直徑範圍標完直徑後!然後再把,放大視圖草圖線拉小]，这个方法解决了我的问题。 [右键/隐藏延伸线，隐藏尺寸线]这个操作我是知道的，上面图上的这个外径标注就是这样操  详情 回复 发表于 2019-3-10 12:10

评分

参与人数 1三维币 +10 收起 理由
阿帕奇 + 10 奖！

查看全部评分

回复 支持 反对

举报

lvdeping
 楼主| 发表于 2019-3-10 12:10:36 | 显示全部楼层 来自： 中国江苏无锡
judyyai 发表于 2019-3-9 18:50' `2 n" l: h. D+ ~5 ]9 Y1 P
笨方法!但至少能成6 h, q. g: k& E' s

0 Z. ?1 {& Y) W6 {' W5 ?( q" k把放大視圖草圖線,先拉到能標註直徑範圍

/ b( K" Y5 o9 b& C7 C谢谢您的指教。[把放大視圖草圖線,先拉到能標註直徑範圍標完直徑後!然後再把,放大視圖草圖線拉小]，这个方法解决了我的问题。
# H. ^. v$ u! Y) q[右键/隐藏延伸线，隐藏尺寸线]这个操作我是知道的，上面图上的这个外径标注就是这样操作出来的，就是还有一个内孔尺寸我标不出来所以求助。
$ p& ^9 ~6 s1 u9 f* \1 M4 X% S2 P再次表示对您谢谢

点评

judyyai
請問是怎樣的內孔尺寸! 沒看到圖 有表示! 目前只看到Ø34  详情 回复 发表于 2019-3-10 16:40
回复 支持 反对

举报

judyyai
发表于 2019-3-10 16:40:44 | 显示全部楼层 来自： 中国台湾
本帖最后由 judyyai 于 2019-3-10 16:43 编辑 ( ?. Q6 f4 ^1 T, n% D2 C; `
lvdeping 发表于 2019-3-10 12:10
9 `* f& g# B& Z' j; V就是还有一个内孔尺寸我标不出来所以求助
" y& l' m1 `) \5 X, g
請問是怎樣的內孔尺寸!
+ E3 {. f) H* U: S: F9 x1 {' `沒看到圖 有表示!
+ n! i$ S3 B  ]! w+ j, m. O目前只看到Φ34

点评

lvdeping
[attachimg]2338370[/attachimg]  详情 回复 发表于 2019-3-11 08:20
回复 支持 反对

举报

lvdeping
 楼主| 发表于 2019-3-11 08:20:47 | 显示全部楼层 来自： 中国江苏无锡
judyyai 发表于 2019-3-10 16:40
6 V0 v1 h5 C6 J* `; }3 \$ j請問是怎樣的內孔尺寸!) i4 j  Q' s% G8 e
沒看到圖 有表示!/ W- }% k$ q/ E- d! x
目前只看到Φ34

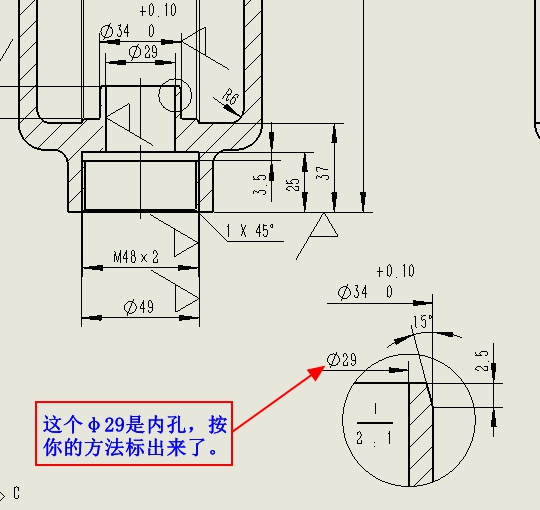

2 ]/ m: v# l  g9 [3 k7 O 旧版.jpg
  o( e0 {. J1 Y5 @9 r. A+ c8 ^

点评

judyyai
了解 了! 謝謝回覆!  发表于 2019-3-12 08:58
qiminger
试一下这个方法： 按住Ctrl，用鼠标将主视图的φ29拖到局部图相应位置，再松开Ctrl  发表于 2019-3-11 09:10
回复 支持 反对

举报

judyyai
发表于 2019-3-12 08:35:33 | 显示全部楼层 来自： 中国台湾
qiminger 发表于 2019-3-9 14:17# C: @- m( Z" D) ?) O
试一下这个方法： 按住Ctrl，用鼠标将主视图的φ29拖到局部图相应位置，再松开Ctrl

& U! t& R0 I% O& o( X7 |
' `5 _4 g3 V9 K- r; I
. N. I5 b7 S7 F; ^5 K1 e, @9 ?你好!因為你用點評的!所以用這個回覆你!
) ~8 T$ a3 x# C# r7 A  x, b  w, `& G% W) G/ ~$ W+ Z  S$ J% f
我用2016版
+ E8 I" m1 W0 V7 \+ Y剖面局部放大圖!無法複製5 [: P, a8 {9 s* N* I# G

# ]. d" o" M& j/ B8 h3 [( C非剖面局部放大圖$ H" B5 k! ~; K8 s6 V' T
按Shift 再滑鼠左鍵拖曳 是移動" x# Z8 `$ x3 M
按Ctrl 再滑鼠左鍵拖曳 是複製
回复 支持 反对

举报

haocheng1011
发表于 2019-3-26 10:53:37 | 显示全部楼层 来自： 中国河南新乡
完整的圆柱体可以，非完整的圆柱体标注就比较啰嗦，无法反应实际值
回复 支持 反对

举报

huangyuliang
发表于 2019-3-29 22:01:46 | 显示全部楼层 来自： 中国浙江温州
在设计树里可以选择的
回复 支持 反对

举报
