[讨论] solidworks扫描有没有扭转+变截面扫描

[复制链接]
licoolicoo
发表于 2017-9-1 11:49:42 | 显示全部楼层 |阅读模式 来自： 中国浙江嘉兴
安装
主题分类用于问题归类:

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要 登录 才可以下载或查看，没有帐号？注册

x

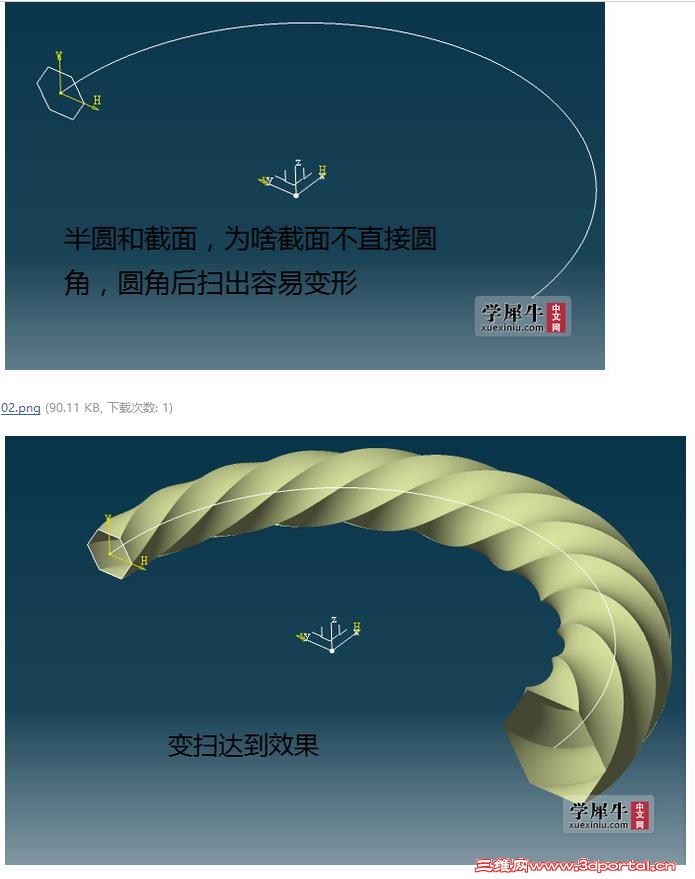

看到人家做的模型，目前只是想到拉伸完后再用弯曲命令，就是没有试成功solidworks扫描扭转+变截面扫描。请各位请教一下SW有没有CATIA的变扫
; U; c, D( i. q% ]6 Q2 a 360截图20170901114512843.jpg 0 ^4 q6 K$ A) Q" i; ^/ U# P

/ O3 ]5 F3 `( X9 T' |" D/ q, ~- ]9 Y/ b$ T: Y  X, V

7 }& b: F4 c. G# @- q& C" n# h6 D
回复

举报

keilei001
发表于 2017-9-1 12:30:07 | 显示全部楼层 来自： 中国广东肇庆

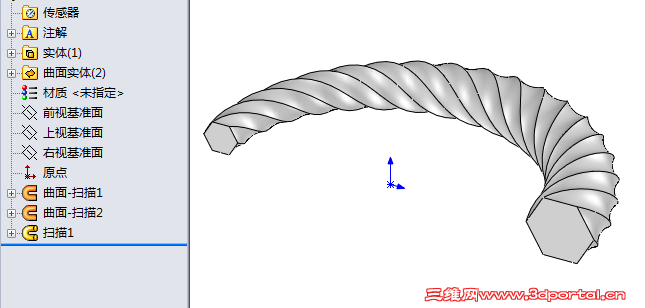

要用引导线
) C% W9 v6 {1 R1 ]0 X 2017-09-01_122838.png

点评

licoolicoo
老大，能不能看一下你的草图  详情 回复 发表于 2017-9-1 12:57
回复 支持 1 反对 0

举报

licoolicoo
 楼主| 发表于 2017-9-1 12:57:56 | 显示全部楼层 来自： 中国浙江嘉兴
本帖最后由 licoolicoo 于 2017-9-1 13:04 编辑
6 p0 A7 }6 i! s
keilei001 发表于 2017-9-1 12:30
6 i  }8 H" K- F1 X+ f" @8 z# a: I要用引导线
* h. z) M1 g( ]0 X3 y1 N, \6 \7 l. f
老大，能不能看一下你的草图，最好能放个零件
回复 支持 反对

举报

keilei001
发表于 2017-9-1 13:03:33 | 显示全部楼层 来自： 中国广东肇庆
文件传上供参考$ O' S0 Z2 s/ K$ X8 j: J# k
! P8 {! J, T! g' j7 w, I
2012. f' D* ]9 P$ s  J# A5 R
扭转扫描.rar (405.74 KB, 下载次数: 67)

点评

licoolicoo
感谢！！  详情 回复 发表于 2017-9-1 13:04

评分

参与人数 1三维币 +3 收起 理由
阿帕奇 + 3

查看全部评分

回复 支持 反对

举报

licoolicoo
 楼主| 发表于 2017-9-1 13:04:45 | 显示全部楼层 来自： 中国浙江嘉兴
keilei001 发表于 2017-9-1 13:03/ L6 E. r# k* z* R) U5 O, O- z
文件传上供参考
( R; r! W9 Q% l4 @8 l, p
$ ?1 L, F' C  D3 k4 L4 [2012
1 W0 E$ B6 k- }# I+ Y/ A
感谢！！

点评

keilei001
互相学习  详情 回复 发表于 2017-9-1 13:09
回复 支持 反对

举报

keilei001
发表于 2017-9-1 13:09:54 | 显示全部楼层 来自： 中国广东肇庆
licoolicoo 发表于 2017-9-1 13:04
' V2 R2 \6 M- G3 b0 v$ d0 Y感谢！！

7 {1 G: I9 G7 X  s9 a互相学习
回复 支持 反对

举报

swsxz
发表于 2017-9-1 13:42:27 | 显示全部楼层 来自： 中国浙江金华
catia的这个扭转扫描加变截面挺厉害还不要引导线! U& d* b0 B& B) t) \+ X( g& M
回复 支持 反对

举报

22553711
发表于 2017-9-1 15:35:00 | 显示全部楼层 来自： 中国浙江杭州
本帖最后由 22553711 于 2017-9-1 15:36 编辑 & K- R$ g! R2 g0 S1 w7 Y

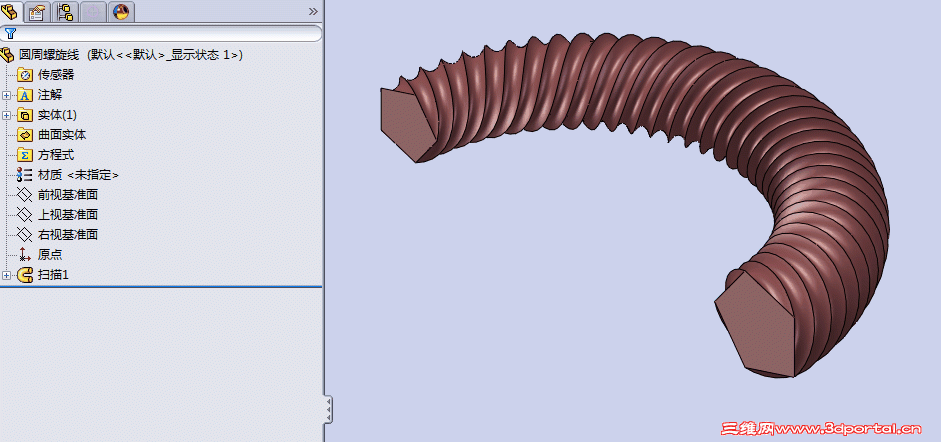

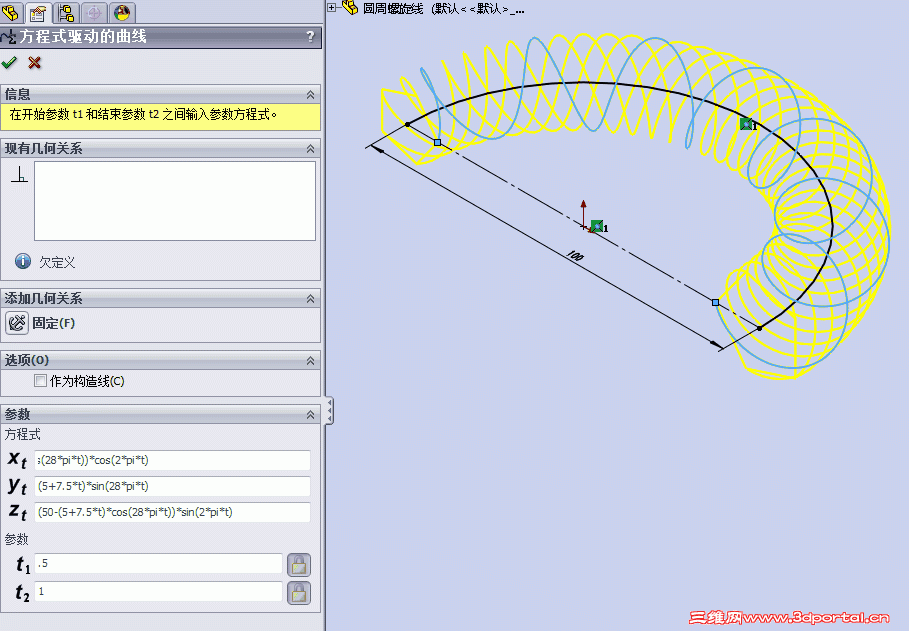

( q8 f% |6 {) m4 m  g6 b* ~" w6 v提供一个方程做法：
$ B: j4 |" R* P补充：截图2中X与Z前半部相同
4 e: Z' {( E# H' f' } 1.gif
& T+ Q5 S) W  R$ y  s% z' s 2.gif
- }7 w+ N  j) @7 Y
# l" f) n7 ?+ q: b& j7 I! E

点评

keilei001
感谢阿木大师分享方程式 [attachimg]2320149[/attachimg]  详情 回复 发表于 2017-9-4 21:45
licoolicoo
感谢22553711朋友的方法，  详情 回复 发表于 2017-9-2 08:26

评分

参与人数 1三维币 +3 收起 理由
阿帕奇 + 3

查看全部评分

回复 支持 反对

举报

SW2016
发表于 2017-9-1 15:49:41 | 显示全部楼层 来自： 中国广东肇庆
22553711 发表于 2017-9-1 15:35, d- w9 ?5 O- J  |  z5 W# x% u
提供一个方程做法：  ^7 H# P" E0 Y
补充：截图2中X与Z前半部相同

* Z3 h. e- g4 a4 L强、强、强，强大得超乎想象，顶啊！+ v, p! m: w" C
8 u- x& E( Q5 M  |# w9 @( y

点评

阿帕奇
此牛可以去奥运会了  详情 回复 发表于 2017-9-4 08:39
回复 支持 反对

举报

licoolicoo
 楼主| 发表于 2017-9-2 08:26:07 | 显示全部楼层 来自： 中国浙江嘉兴
22553711 发表于 2017-9-1 15:352 F, R" W  n! N  Y
提供一个方程做法：
+ n; I6 @& u6 t) D/ S  u% B( W补充：截图2中X与Z前半部相同
6 q( ^5 _# `' R0 a2 N% v8 D
感谢22553711朋友的方法，) s% K/ B4 v+ Z- `0 Y( [8 r9 _
回复 支持 反对

举报

licoolicoo
 楼主| 发表于 2017-9-2 11:33:31 | 显示全部楼层 来自： 中国浙江嘉兴
本帖最后由 licoolicoo 于 2017-9-2 11:34 编辑
& u  v. w8 q  S! h! ^  ?7 P8 @- \7 A! r7 P: e. f# a, _

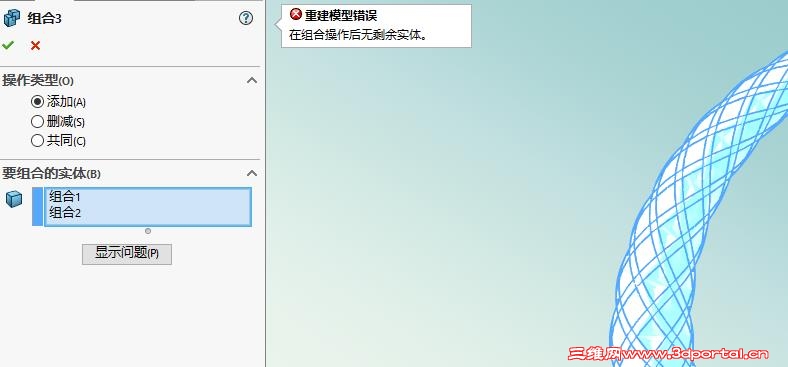

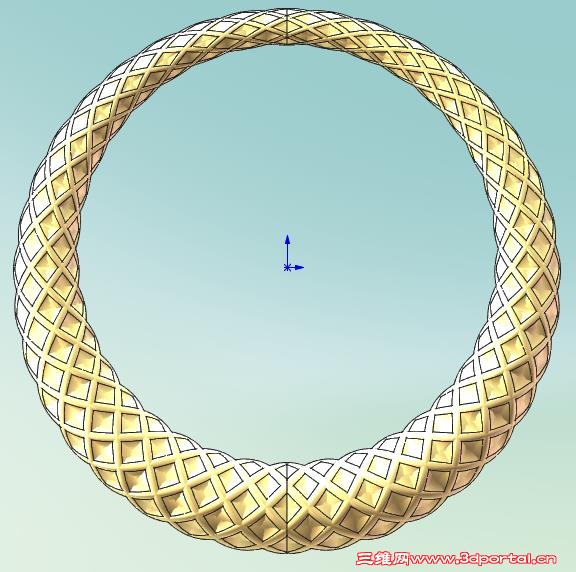

再请教一下各位，在镜像后组合实体时，明明是添加组合，却提示组合后无实体产生。如果R角不倒是可以组合的，实在不解。
: J# D1 T3 x4 B6 P' U4 W4 U; n: X  f; Y, l. w3 ^6 t% p
360截图20170902112945785.jpg 360截图20170902113430791.jpg 6 X2 `/ N0 @6 P

' P: P# X& o; Q4 q 变扫.zip (1.58 MB, 下载次数: 144)

点评

keilei001
我试了一下，可以的： 1、不要用变化圆角，改用普通圆角； 2、不要用镜向实体，改用镜向特征。 [attachimg]2320095[/attachimg]  详情 回复 发表于 2017-9-3 09:01
回复 支持 反对

举报

keilei001
发表于 2017-9-3 09:01:09 | 显示全部楼层 来自： 中国广东肇庆
licoolicoo 发表于 2017-9-2 11:33
8 p; A8 u  f* Z; ~3 j再请教一下各位，在镜像后组合实体时，明明是添加组合，却提示组合后无实体产生。如果R角不倒是可以组合的 ...

5 P# \" U8 T! W& L, ^& u我试了一下，可以的：
/ C) a0 u  J* z0 `: ~, }1、不要用变化圆角，改用普通圆角；! S4 |: H6 C6 u  p3 @, w: x
2、不要用镜向实体，改用镜向特征。5 M( _& C2 a1 l  O

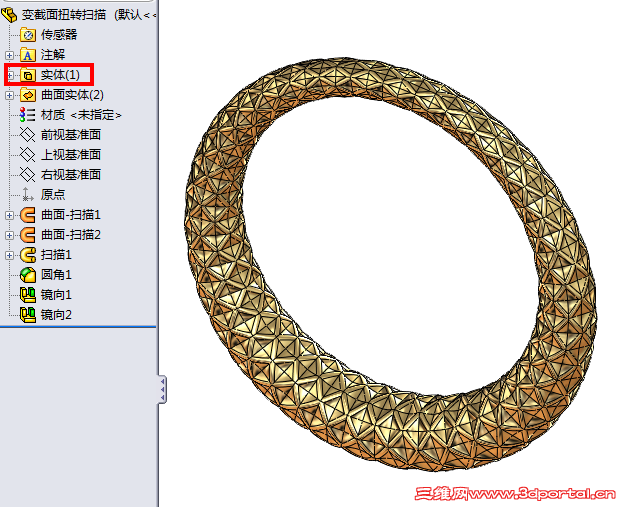

5 {; ~5 v1 v( ?  d 扭转.png 0 @2 X8 U) ?" T8 E- G

点评

licoolicoo
这个模型我是在犀牛网上看到的。看到一位朋友用catia做了个参数式的。所以想用SW也来尝试一下。结果碰到了很多的问题。看来自己基础还是不扎实。 感谢老大们的解惑。  详情 回复 发表于 2017-9-4 08:03

评分

参与人数 1三维币 +3 收起 理由
阿帕奇 + 3

查看全部评分

回复 支持 反对

举报

licoolicoo
 楼主| 发表于 2017-9-4 08:03:53 | 显示全部楼层 来自： 中国浙江嘉兴
keilei001 发表于 2017-9-3 09:01  J5 _  y* g% E
我试了一下，可以的：: `" y* d  b4 A- Y$ ?" _# r' R6 P
1、不要用变化圆角，改用普通圆角；
" q3 w9 k7 o3 T  R2、不要用镜向实体，改用镜向特征。
3 a% c2 f, F* v. {5 u
这个模型我是在犀牛网上看到的。看到一位朋友用catia做了个参数式的。所以想用SW也来尝试一下。结果碰到了很多的问题。看来自己基础还是不扎实。+ n) U9 A3 |% z3 s
  s: |; T5 |# ]$ Y
感谢老大们的解惑。
回复 支持 反对

举报

22553711
发表于 2017-9-4 08:20:00 | 显示全部楼层 来自： 中国浙江杭州
很漂亮的模型
回复 支持 反对

举报

阿帕奇
发表于 2017-9-4 08:39:07 | 显示全部楼层 来自： 中国辽宁盘锦
SW2016 发表于 2017-9-1 15:49
/ f0 l9 C6 Y( x8 p强、强、强，强大得超乎想象，顶啊！
7 P& Y2 C8 ?- g' v, B6 q6 v* ^
此牛可以去奥运会了
回复 支持 反对

举报

keilei001
发表于 2017-9-4 21:45:05 | 显示全部楼层 来自： 中国广东肇庆
22553711 发表于 2017-9-1 15:35
( W/ T. f1 p, z8 t) I提供一个方程做法：
9 m* T2 e8 b1 f* T补充：截图2中X与Z前半部相同
# n! O" r5 e! O4 M
感谢阿木大师分享方程式

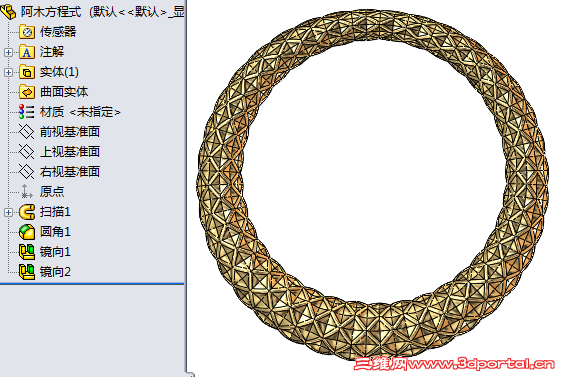

$ r( d# x2 G" j 阿木方程式.png   ?) c. x: _$ v
回复 支持 1 反对 0

举报

aliansw
发表于 2018-12-23 23:35:13 | 显示全部楼层 来自： 中国内蒙古乌海
22553711 发表于 2017-9-1 15:35
0 U5 i/ A) l. }2 I提供一个方程做法：
2 V4 W( i& h- x" \; A, v, G% _; b( a: F补充：截图2中X与Z前半部相同
0 f  s# ~3 c9 K! @3 o) R& Q0 d
大神，求教那种螺旋形扭转+变截面扫描怎么做，比方说弹簧型，两头截面一大一小，同时又像此图一样扭转，怎么做？

点评

keilei001
原理是一样的 [attachimg]2336493[/attachimg]  详情 回复 发表于 2018-12-24 20:51
回复 支持 反对

举报

keilei001
发表于 2018-12-24 20:51:49 | 显示全部楼层 来自： 中国广东
aliansw 发表于 2018-12-23 23:354 w/ I- R; U7 X: y8 B
大神，求教那种螺旋形扭转+变截面扫描怎么做，比方说弹簧型，两头截面一大一小，同时又像此图一样扭转， ...
7 Y8 {! V$ `- x! b
原理是一样的  g2 U! o% I  y; j( K8 r2 B5 o
4 {/ L* w5 {- k, d, h- |

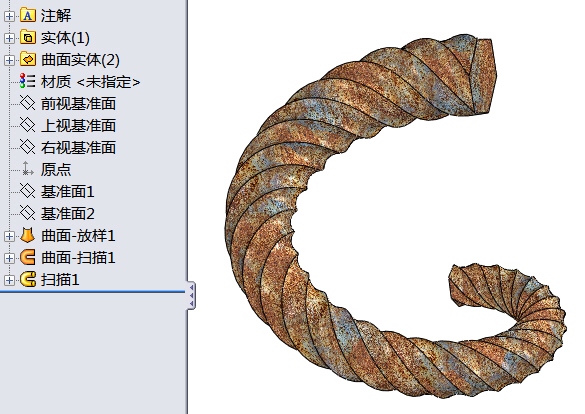

Snap1.jpg # b+ t# h# o3 H: u6 F
回复 支持 反对

举报

aliansw
发表于 2018-12-24 22:50:49 | 显示全部楼层 来自： 中国内蒙古乌海
keilei001 发表于 2018-12-24 20:511 P) b1 m  A0 Y; T
原理是一样的
! I7 W, y! m. X4 r9 D& c) I' m& c
牛啊，我上次试了没做出来，还有那种不对称的截面也能这样做吗
回复 支持 反对

举报

aliansw
发表于 2018-12-25 00:10:30 | 显示全部楼层 来自： 中国内蒙古乌海
本帖最后由 aliansw 于 2018-12-25 00:59 编辑 ; s8 m% _; T  r
+ F& O' K' W# s4 W# {+ g% Y3 u1 o- A

点评

keilei001
可以参考一下我的笨法 [attachimg]2336507[/attachimg]  详情 回复 发表于 2018-12-25 01:11
回复 支持 反对

举报

keilei001
发表于 2018-12-25 01:11:32 | 显示全部楼层 来自： 中国广东
aliansw 发表于 2018-12-25 00:10
# b; F. f8 P. G
可以参考一下我的笨法
6 Y- ~$ g" k2 w; {$ N* M1 }

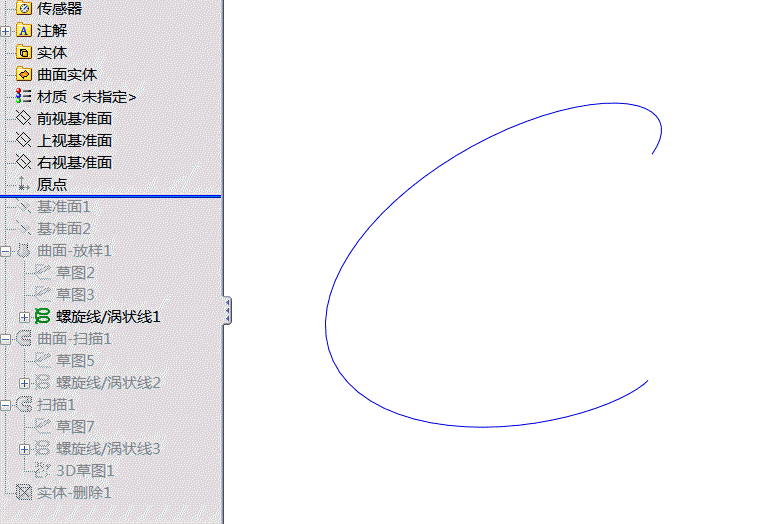

; C0 O" h5 B2 @# [8 f0 e 螺旋.gif % ~! A: H( @! P2 H9 x# a
回复 支持 2 反对 0

举报

aliansw
发表于 2018-12-25 04:29:02 | 显示全部楼层 来自： 中国内蒙古乌海
本帖最后由 aliansw 于 2018-12-25 06:00 编辑
7 N. M) g( Z6 [2 j- l; i0 ~" }
keilei001 发表于 2018-12-25 01:11
9 b( N2 i! [% D& s) w1 m; m可以参考一下我的笨法
% G7 P% g/ Q5 P% N1 }5 |
非常感谢大师指点，基本上明白了，我做那个图比这个图还复杂，少说十来圈，而且是不规则的，我只能硬着头皮尝试做。
回复 支持 反对

举报

aliansw
发表于 2018-12-29 05:37:07 | 显示全部楼层 来自： 中国内蒙古乌海
本帖最后由 aliansw 于 2018-12-29 06:18 编辑
/ t  N' }, c7 w. D9 e* p& N/ f" u1 |. ~! W7 {8 n
不好意思，刚才遇到了个小问题，然后从网上查了一下自己又懂了，希望下次有机会再请教你/ g9 P/ q+ |9 `% q( G
回复 支持 反对

举报

梦花园
发表于 2019-4-19 09:34:48 来自手机 | 显示全部楼层 来自： 中国河北唐山
keilei001 发表于 2017-9-1 13:03
& g. J+ P0 M# d7 L6 E文件传上供参考
* q, `) t6 ^# `2 }: f! |
! T8 [4 m( V0 n  L. M6 d: X$ o2012

3 ^7 \3 C' l4 Z- k: L还可以下载吗
回复 支持 反对

举报
