普通零件转换为Toolbox零件 ICT—Kerry Hu
, D- {* ]2 U4 K1 X1 Z5 _: `& }摘 要：往往在出工程图当中，会想要实现某些自定义螺栓不进行剖视。& O( y! O% V5 E& ?
关键字：ToolBox6 _1 z2 n0 G( L' E U
【智诚科技/胡洪军/Kerry Hu】
3 n+ ?2 v+ t8 V5 m9 S# K! p6 u4 ^: c
一、 背景概述" T; o$ r8 @- O5 q
在出工程图当中往往需要过滤自定义螺栓或零件的剖视图，每次通过一个个选择会有些繁琐。
. M$ z4 ]' E [/ ?, u f
: n. K. U% W. I! j

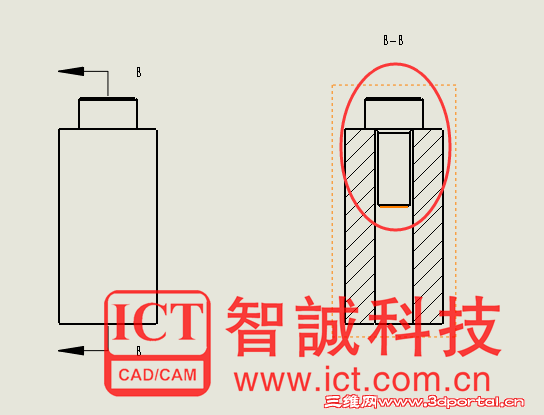

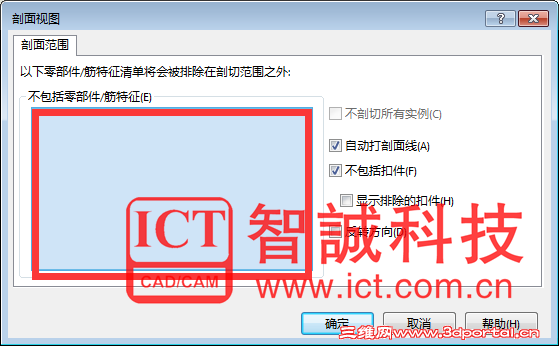

. V: q1 k1 F2 [1 p+ N) m: E( y如上图所示：框内需要手动选择需要零部件) }1 m9 X4 Z% j3 H. |
) S% y! |, l# ^7 z7 H. ^+ }4 M4 t. J
; Y- r/ _/ j g8 ^! u% L' M# r
! C. E" a* \6 X: J9 K

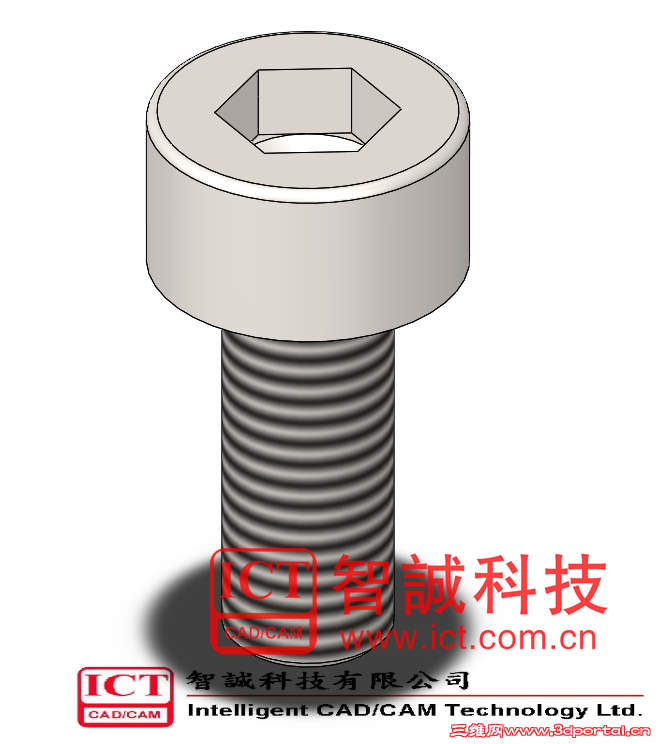

1• 首先创建一个零件。如图：
+ W4 z9 g; P, @' j$ B9 u3 e
, H, e {; s6 k3 w- P5 r2• 打开文件位置C:\Program Files\SOLIDWORKS Corp\SOLIDWORKS\Toolbox\data utilities 。如图：+ I. W ] X- i' f0 U! d' s
; o4 R) p8 A/ r/ m

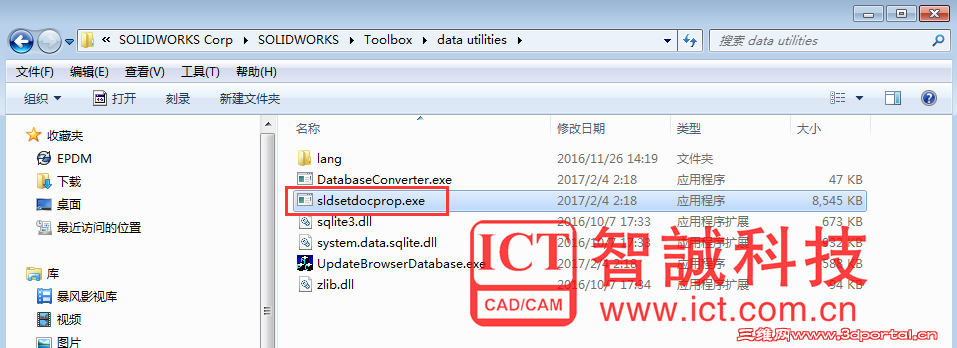

6 l/ z. a5 j7 a3• 打开sldsetdocprop.exe应用程序。如图：
9 }3 m3 L, c0 ]" N0 n: r$ t
1 y' _9 {. s+ O
! G4 q9 |) s5 c6 Y+ y& x+ f% ^1 a

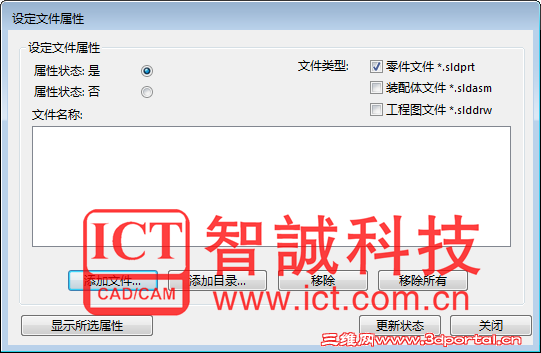

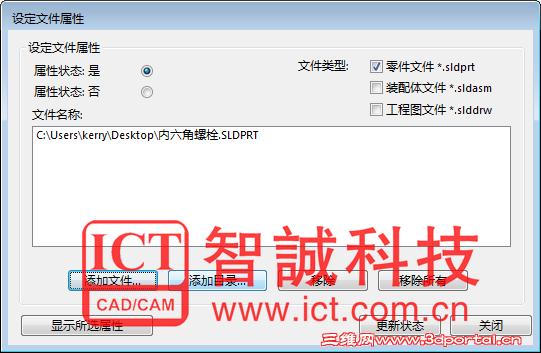

4• 添加文件到“设定文件属性”点击更新状态。如图：
5 j( N! I4 d5 A; N
0 p d- c" v0 s
7 ]0 Q; E4 l" L

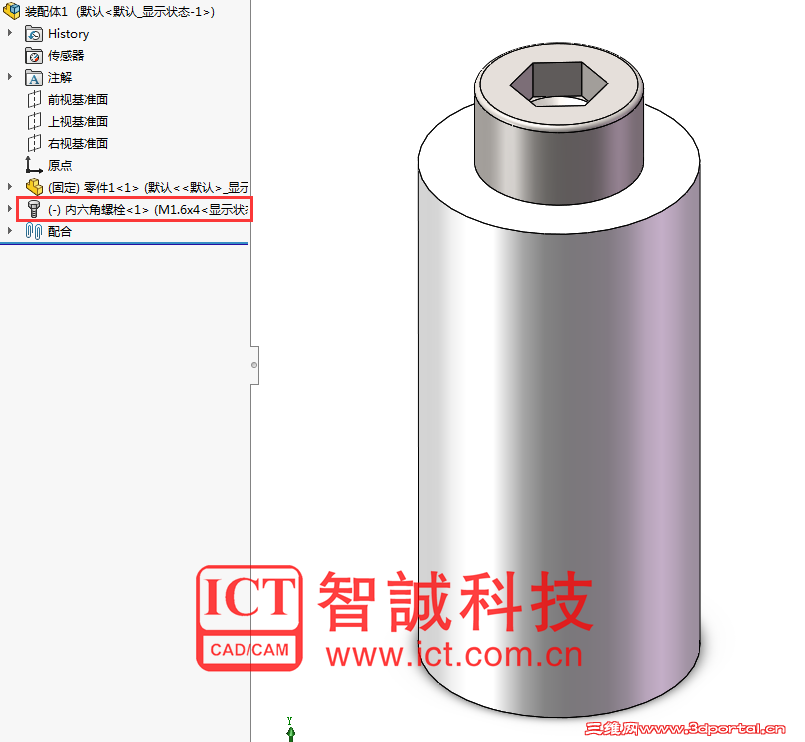

7 `( c0 ~ C' S" K& t5• 可以看到在装配体当中的显示状态。如图：4 ]$ C" U# ^; K7 Y" b; ^
5 m. T/ ?# f& q" C/ _: n3 h2 L
$ ~7 b% v, X5 {3 G1 }# C& k( d7 p( Y5 n. q4 l

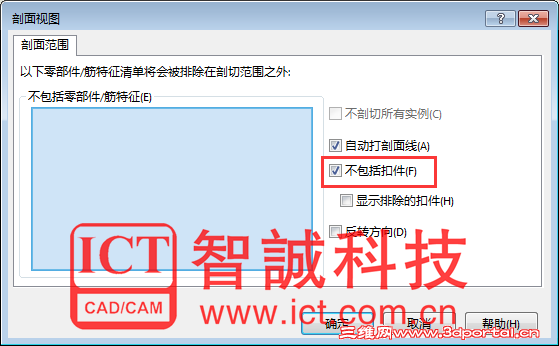

6• 在工程图中剖视时选择勾选扣件。如图：, C: h3 B) ?! r5 T3 q2 G# y
3 H7 P, H0 k$ G/ p' e/ A2 @
, u( A: U- F( H/ I) Q! Y6 x/ U$ G# Z4 y
6• 最后看下出图的效果。如图：
! o! |/ f0 r* E1 V
$ K* ^3 `4 {6 N8 I! w
, N+ }! X! v' ?; X, b* j4 N这样的一个实用工具，需要尝试的小伙伴也去试试看吧' \- K" X0 h8 S; z
