- n7 A( F) @) ~: zSOLIDWORKS 2017在工程图上为我们添加了不少的新功能：

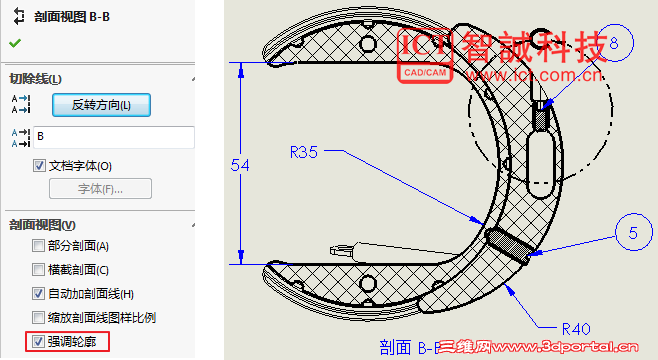

1.        SOLIDWORKS 2017允许我给剖面视图的剖切轮廓线进行强调显示，这样可以更加清晰的查看切口情况。如图1所示
6 U* h0 T* E# Z5 q
# B# G$ `) W7 O% O* I图1

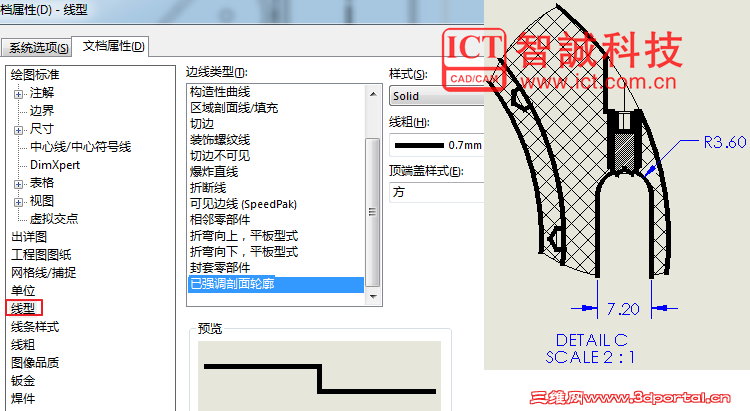

另外，对于强调的轮廓线的大小及线型都允许用户自定义操作。如图2所示
" ^; C" d/ T) n  K2 W2 ?
9 Q+ x, k' O: [8 l& }# a图2

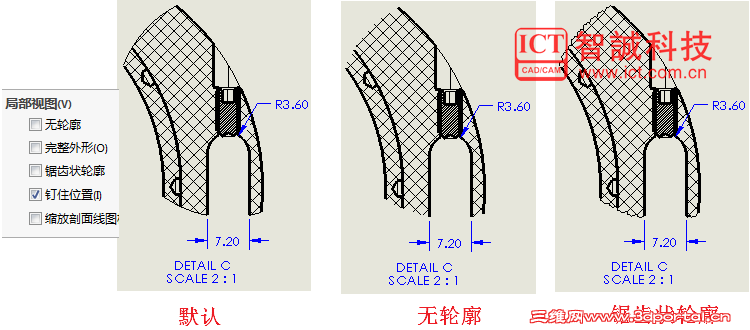

0 h& q  a! o; M: M1 R: m( j2.        在局部视图上新增了无轮廓和锯齿状轮廓两种选项。另外无轮廓和锯齿状轮廓同样也支持剪裁视图。如图3所示
2 f; ~, w4 }+ f/ Y& l9 Y
图3

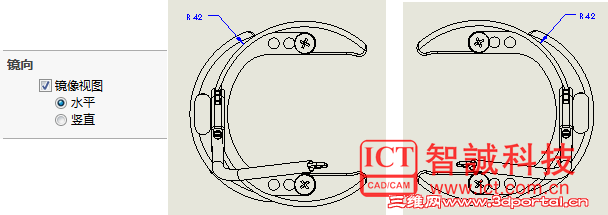

6 }* _9 {+ N3 z3.        在SOLIDWORKS 2017中的一大亮点就是一键镜像工程图。镜像工程图支持水平和竖直两个方向，而且镜像后的尺寸、标号等信息都不会丢失。如图4所示

$ C: @& w' o% c6 s+ p2 T图4

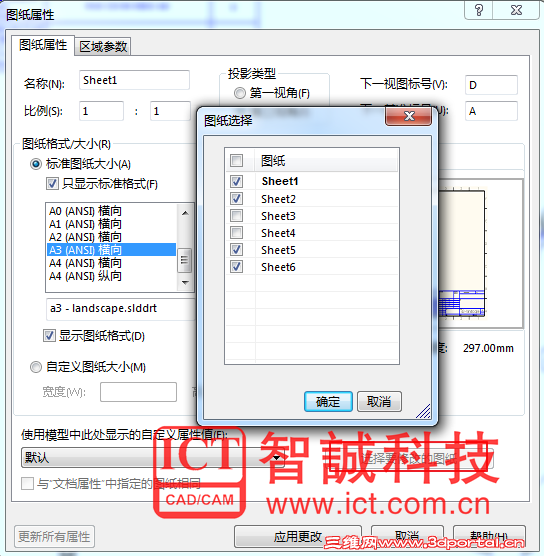

+ i+ w5 B/ D3 q, r; x7 R+ F* D# l" I4.        对于以前版本如果需要更换多张图纸格式时只能一张一张更改，在SOLIDWORKS 2017中支持多张图纸同时更换。这样可以减少重复操作的时间。如图5所示
* a. f  v/ J! g' |
( a5 C3 T2 h  k  _. h; o& t图5

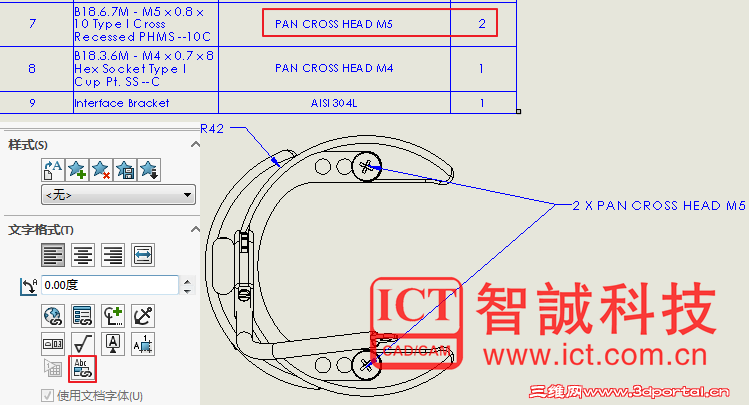

3 z5 f" ^8 ]0 N5.        SOLIDWORKS 2017新增一种链接方式，那就是链接表格单元格。可以让用户自由去调用表格的信息进行注释。如图6所示
* w; |; Q8 e9 R; c
图6
