SOLIDWORKS2017 新功能抢先看之装配体设计（二） ( D* l6 K) V& }, z) L+ \- l# J
ICT GZ—Atum Liu 刘文彬
7 H4 {) f% o; |9 C& @7 r( d# v- m8 j: p, ^
9 d6 S0 @- b5 Z* R7 O【智诚科技/刘文彬/Atum Liu】
/ ~, c: }( c7 [" N! N9 M7 l
1 Z7 o, X v4 x6 `6 j7 j8 z摘要：装配体设计在机械、机电行业中非常重要，零件设计的最终产物是装配体，所以装配体设计的功能强大与否直接关系到工作效率和工司的产出，针对这一情况在SOLIDWORKS2017中对装配体设计的功能提升幅度非常大。
. ]* f/ i6 i+ v/ L' ~* f% S ]" {" M) O2 U- C4 ?3 w
下面由我来介绍一下SOLIDWORKS2017里面新功能的装配体设计功能，看它是如何帮助我们实现高效、简单的设计过程。+ ~% C* O1 M6 }* h
! j, Y; q, j4 I2 ?5 H! g' i: \
7 P, w. U6 A7 s5 B& G+ ^' O点击查看：SOLIDWORKS2017 新功能抢先看之装配体设计（一）. ~1 Z; i2 ]" h( x
& O, w% A0 c; I' z
: u; T, S( U9 _7 y4 z. i/ x: P2 y

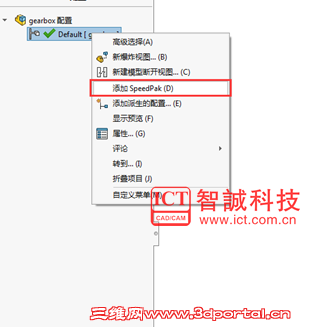

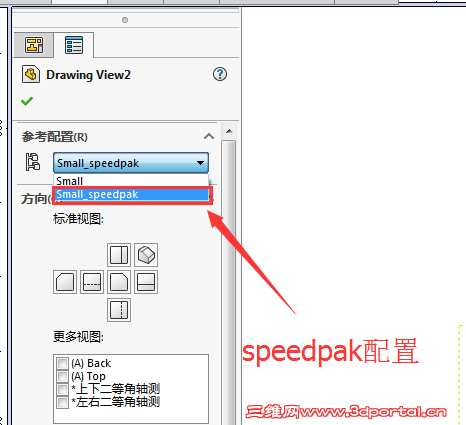

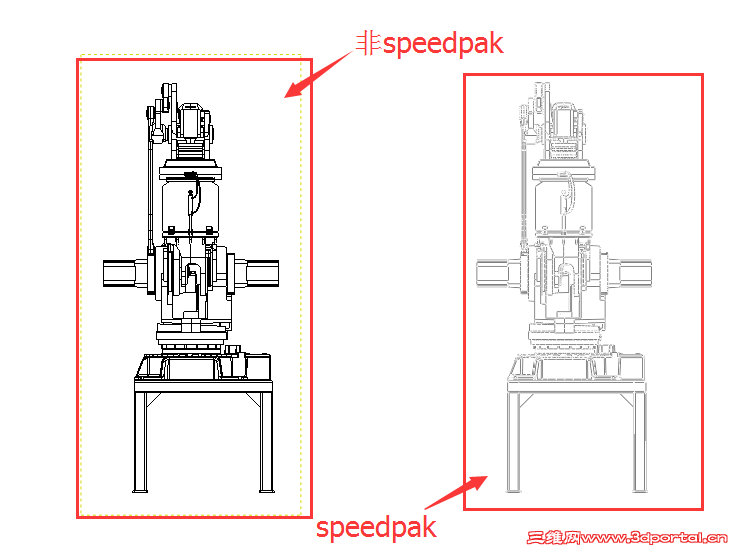

四、 SpeedPak 增强功能。在SOLIDWORKS2017当中，可以在SpeedPak 中包括参考几何图形和曲线。您可以从任何装配体级别选择要包括在SpeedPak中的草图。之前，所有顶层未吸收的草图都将被包括在SpeedPak 中。您必须压缩您想要排除的顶层草图，并且您不能选择子装配体中的草图。" c: e. A) O! U7 q) E
5 M9 g; {1 l6 A$ P# \) ^
0 q6 Q" D) w) `7 a

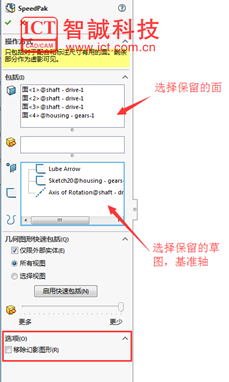

) q1 w( Q7 V* d/ V8 [1、 选择保留的面、草图、基准轴
q5 S4 @) |3 Y4 ]
: m2 r( i* l8 W0 p9 c6 n
, @/ s f) T# ^/ m! o
6 }- R0 l- e; V7 Y5 I

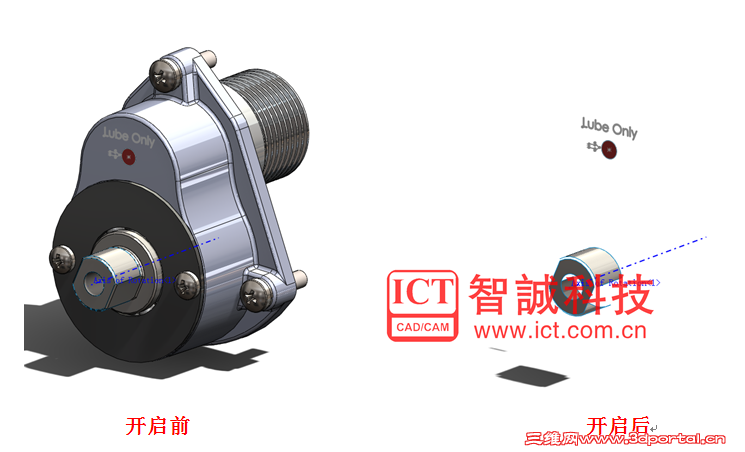

& P D2 M* q _5 F. X! q# u$ a$ A3 D" r2、 对比移除幻影图形的对比。) x% U) |5 P8 \) V) { _
. A! n/ q5 c1 L# I9 b+ Z
7 V- D6 n$ t% A' e% s

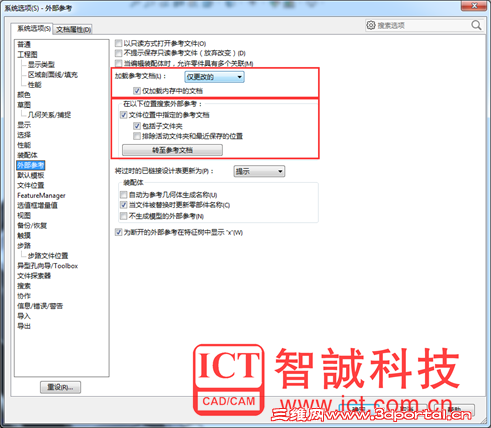

$ z9 @. A- O1 {五、 在SOLIDWORKS2017当中我们也对文件的外部参考进行了优化。当您打开装配体或工程图文档时，新搜索选项将提供软件搜索缺失参考文档的更多控件，选项还通过减少待搜索文件夹的数量来帮助减少打开时间。还有仅加载内存中的文档选项，让您能够保持参考最新同时无需打开不必要的文档的窗口。此选项在您打开包含许多具有外部参考的零部件零件的装配体时尤其有用。; q$ O6 r4 V* B4 g1 A0 w# J
9 ` y& P- U$ v# T, ]( a6 l# T
& G9 G/ n1 V( s* D* O- f! v" X+ h: h
) P. V3 @& P [% z& ]六、 在SOLIDWORKS2017中对于Treehouse功能也作出了比较大的改进。2 p) V- P$ x2 Q& P) r6 s4 C
7 R% u. ~& T1 M$ }: Y' [4 p

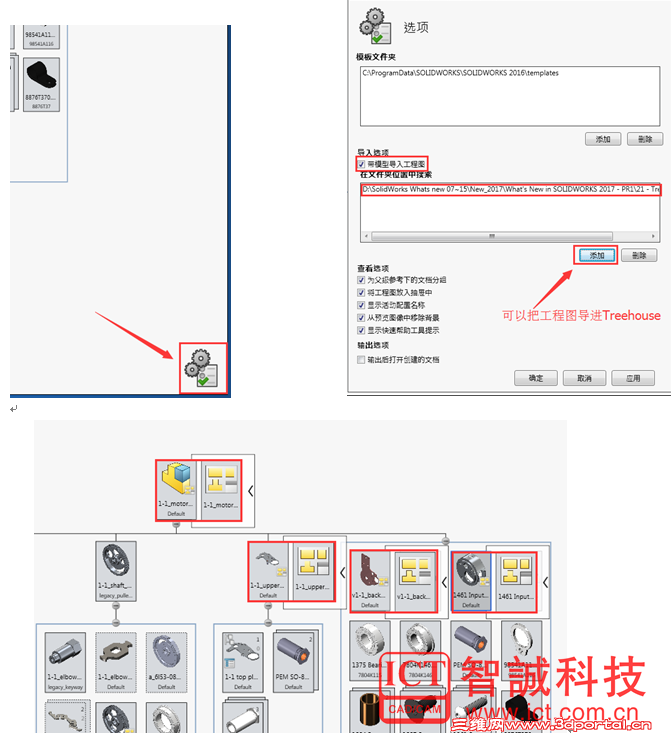

1、 在SOLIDWORKS2017当中我们可以在Treehouse中选择导入工程图。
9 v! q1 y7 m8 H2 V
: p O9 m$ E& A
" ~* \3 w* F7 ?; ?' p: n& T; y. ^' ^4 O
& l0 a3 u; \! R: r& p

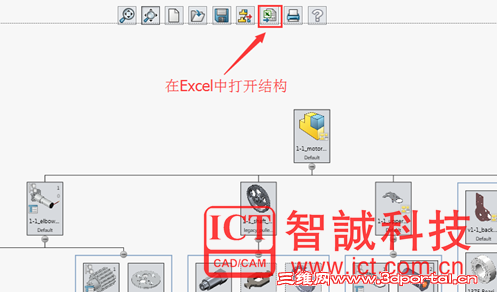

' c1 C+ U: j5 Q/ L3 {$ H8 W9 E8 I$ `2、 在SOLIDWORKS2017里面我们还可以在Microsoft Excel 中打开Treehouse 结构。这有助于您使用电子表格来捕获构成模型的零件和装配体。
2 ~- ]7 @. t- g+ Y! x# s6 I
2 M/ W+ t- C; Z- {0 d
* O/ I* B+ |/ B* o2 Q; t5 o
9 d0 l. d3 c, y! ~6 d4 ^6 X
" a1 h+ P: X" Q* P1 i* [& u, _
+ F/ f' H R) S: R# `5 b: S
+ a: z3 \. H/ z7 D; q& L
3 t6 y: S/ u* m4 r5 G2 R |
