请问如何定参考沉头孔位置

fushuixiu · 发表于 2016-8-11 08:41:07

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

本帖最后由 fushuixiu 于 2016-8-11 12:27 编辑

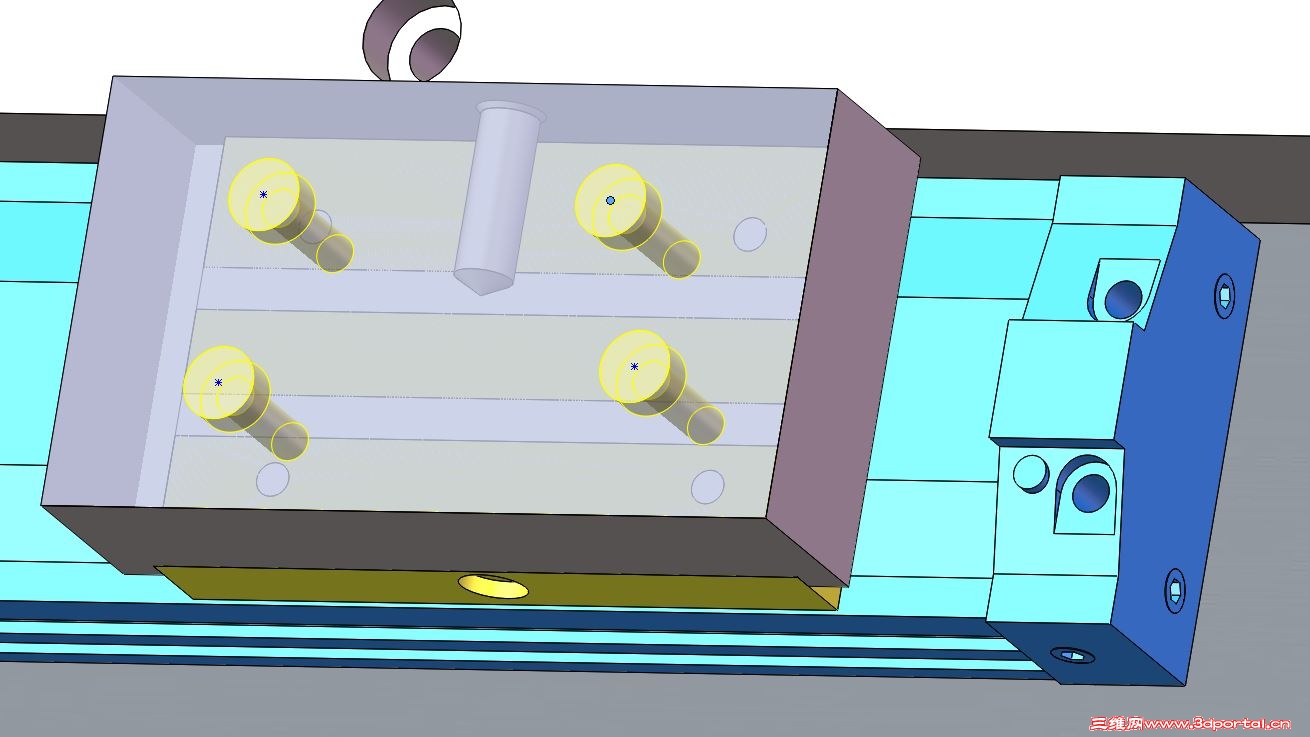

如下图所示，如何快速确定沉头孔和底部无杆气缸滑台上四个螺纹孔的参考位置。谢谢

sunrays110 · 发表于 2016-8-11 08:53:31

可以在做孔前定义好草图点。

fushuixiu · 发表于 2016-8-11 08:58:21

SMC无杆气缸是自动生成的，无法定义螺纹孔草图点。

fushuixiu · 发表于 2016-8-11 09:05:19

本帖最后由 fushuixiu 于 2016-8-11 09:19 编辑

尺寸都知道，但不方便。我是说点沉孔时，就可以自动捕捉到下部螺纹孔同心几何关系，这样尺寸都不用标注了。
目前我用的方法是：先随便在那一个地方点一个沉孔，生成沉孔特征。然后退出沉孔特征，再隐藏所标注沉孔特征的实体，使下面无杆气缸螺纹孔显示出来，再编揖沉孔特征，这样就可以抓取到下面螺纹孔位置了，再自动找寻同心几何关系，这样就可以自动选取沉孔位置。我想问的是，有没有更快捷的方法。

sunrays110 · 发表于 2016-8-11 09:21:50

寂静天花板发表于 2016-8-11 08:58: @; A. y* a4 u3 r8 Z p
呵呵，尺寸啊，莫非楼主连制图都没学过，至于楼上说的草图点，呵呵，用过异型孔向导吗，异型孔向导本身就自 ...

呵呵，你用自带的直接定位给我看一个

sunrays110 · 发表于 2016-8-11 09:28:57

fushuixiu 发表于 2016-8-11 09:05
$ G( _5 }! W8 T- W尺寸都知道，但不方便。我是说点沉孔时，就可以自动捕捉到下部螺纹孔同心几何关系，这样尺寸都不用标注了。 ...

试试改变显示样式，让下方的螺纹孔边线显示，再定位孔时，移动鼠标到孔边线，应该会出现圆心位置。

fushuixiu · 发表于 2016-8-11 09:54:15

sunrays110 发表于 2016-8-11 09:28
" X/ c& E5 ?* N6 \试试改变显示样式，让下方的螺纹孔边线显示，再定位孔时，移动鼠标到孔边线，应该会出现圆心位置。

可以的。将所选零件变透明，插入装配体特征中异形向导，并选择传播到零件选项，这样就可以选择下部螺纹孔同心关系了。
