CA D几何作图竞赛题（2016年7月），竞赛结果已公布

2005llnn

  I4 n6 X/ A- a/ u4 b2 p
0 G! D; S* ~' d# e为庆祝论坛成立十周年，鼓励CAD几何作图竞赛题参与者，北京英科宇科技开发中心特奉送20套价值3998元全新的“机械工程师CAD2016”企业版软件。

对本期答题获得一等奖及二等奖的参与者，有需要的请在答题的回帖中提供手机号，qq号，邮件地址。按回帖顺序进行赠送，赠完为止。

' t! W* J2 n0 f' Q8 b2 C感谢会员我爱用acad提供
9 ~4 }; r  r, p3 |" \7 e附件上传方法

感谢会员 oxm44 提供练习题
麻烦点
; Y/ a: q4 c3 a8 i

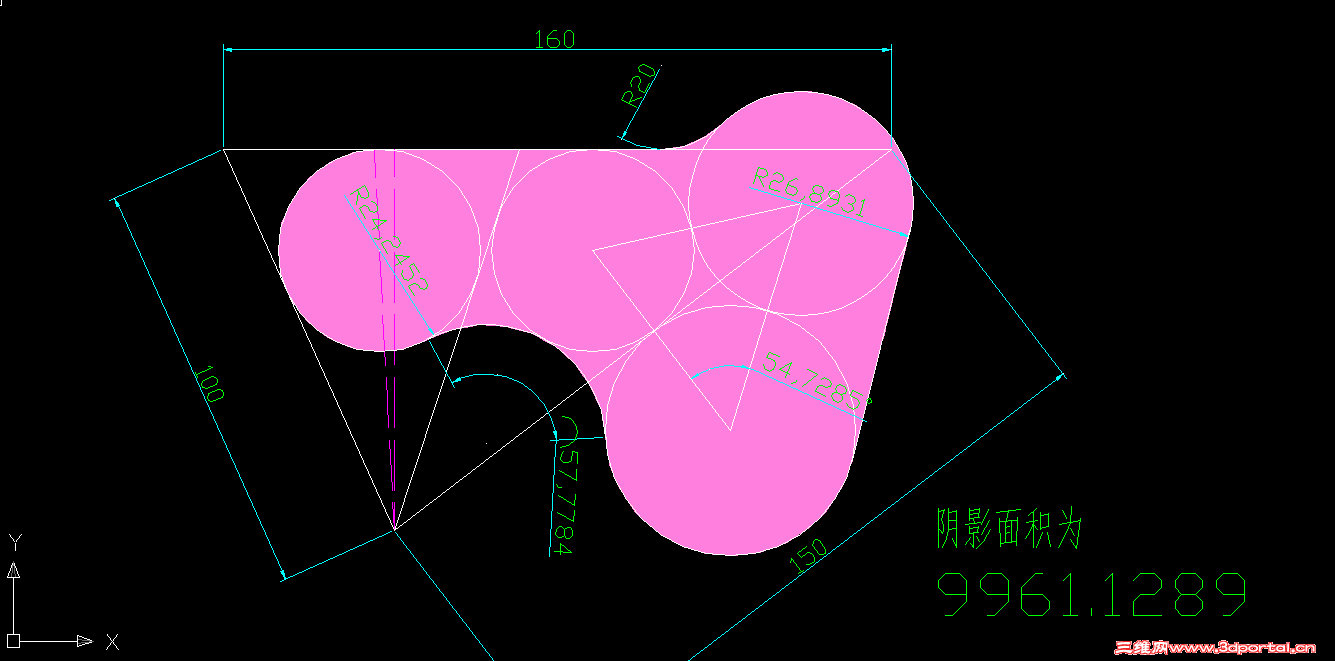

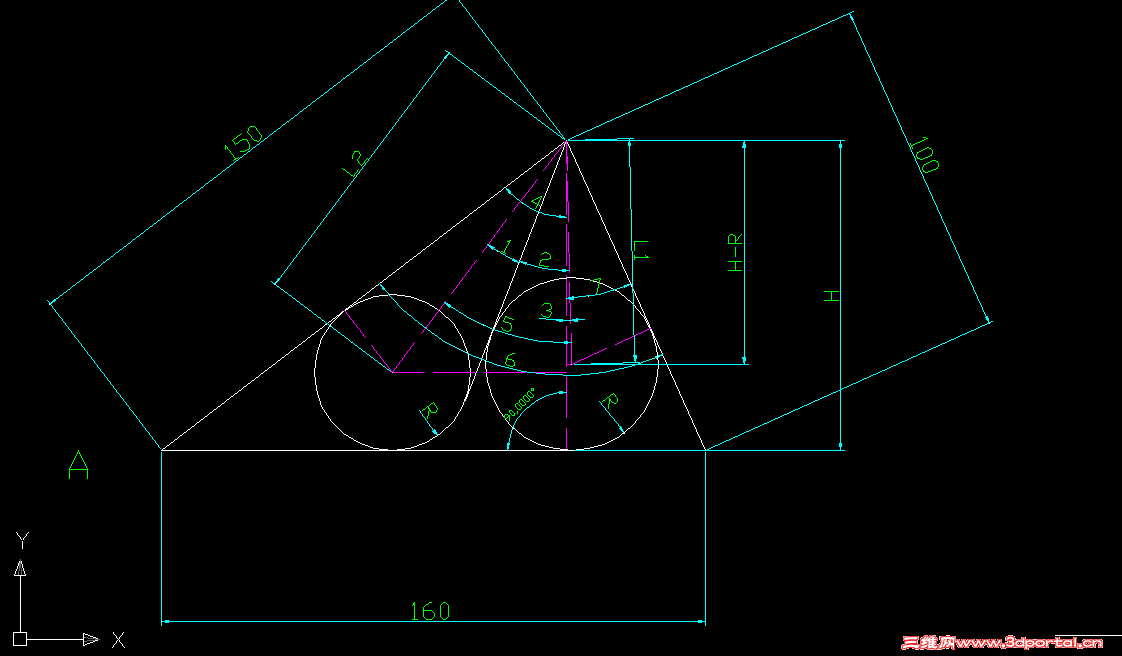

& A  g% N7 y3 o6 s% ~用AutoCAD作图法求出该题要求的5个数值：半径a、半径b、弧长c、角度d、图示
- u! C+ W6 l5 a: h; o" z! F填充区域面积是多少。
尺寸精度要求精确到小数点后4 位。角度单位必须使用十进制度数,不得使用度/分/秒,百分
度和弧度,精度也要求精确到小数点后4位。
" c: z& z4 u% D1 _' V% m, O5 l
) H; e  ^: Y: o$ w有兴趣的会员请将作图过程、方法、步骤等简单描述出来，另外截图，或将作图时CAD命令行文本截图（在CAD图形界面按功能键F2可显示命令行文本）。
上传到附件，设置阅读权限为最高。
竞赛结束后由版主统一取消阅读权限。由评委评出最佳作图步骤的前几位给予20三维币奖励，次佳的几位给予10-15三维币奖励。
# |' c1 a6 t1 w% r
1 T0 W( C/ U9 p! t0 X$ d

2005llnn

7 [! x3 A% j7 B" J, }
$ e! j; p( E8 ~$ _CA D几何作图竞赛题（2016年7月），至7月27日止
一.竞赛题目（参见附图）
0 x* v! w; C8 q( ~3 B9 }5 Z感谢会员 oxm44 提供练习题
麻烦点
1 D: t; E$ O  |5 W* ~* x5 U7 r1 S
用AutoCAD作图法求出该题要求的5个数值：半径a、半径b、弧长c、角度d、图示
填充区域面积是多少。
尺寸精度要求精确到小数点后4 位。角度单位必须使用十进制度数,不得使用度/分/秒,百分
' B' {$ G1 ~1 o度和弧度,精度也要求精确到小数点后4位。
  e( \; W- H7 R0 t8 h
1 [! |; i+ W( s. ?0 s* K( J- v有兴趣的会员请将作图过程、方法、步骤等简单描述出来，另外截图，或将作图时CAD命令行文本截图（在CAD图形界面按功能键F2可显示命令行文本）。
% h, x; Z* Q8 X$ l上传到附件，设置阅读权限为最高。
- e0 @: k* ?. j竞赛结束后由版主统一取消阅读权限。由评委评出最佳作图步骤的前几位给予20三维币奖励，次佳的几位给予10-15三维币奖励。
4 r0 {8 H4 _; P( b
2 {% T+ H8 K6 R8 A; r* u. R二.竞赛要求
会员、技术团队成员都可以参加，版主不参加，使用AutoCAD、ACM和MDT二维软件，
2 @/ Q. G( t, z在规定时间内将作出的jpg附件在本主题下跟帖发表，只提供数值而没有所作图的截图或
9 P3 U" I/ b( ?' R2 \3 Zdwg附件，将不予评奖。
附件阅读权限定为最高权限。活动结束后由版主统一取消阅读权限。
+ p6 S8 w8 c7 b$ E6 `% f/ B) w禁止会员利用马甲一起参赛，发现将严惩。
, w  G% h9 g" c+ s/ Y
( |9 C- ~5 s9 p1 \& o% _" h三.竞赛时间
1 f. p  H  I2 T7 z+ i0 K9 _3 e4 ^2016年7月20日至2016年7月27日。

# Q+ P% b0 b3 Z8 Q5 u' V, s) k6 Q四.·评选时间及方法
2016年7月27日-2016年7月29日，由三维网技术论坛CAD版块
4 E1 C- I8 \  ^' j5 z; J7 o: k版主为评委，内部评选出各奖项。
. X" R2 R  X2 n7 s, n: F
五.奖励
: Q, w3 Z" b; j0 P, v6 s0 e' P$ J* I1、一等奖：5题全对奖励三维币50；
1 p: g  W  y" q' |' ~9 {7 c2、二等奖：答对4题奖励三维币40；
4 [) Z+ A' X, r( j+ i3、三等奖：答对3题奖励三维币30；
/ E7 }: E- W& @5 p! q4、四等奖：答对2题奖励三维币20；
5、五等奖：答对1题奖励三维币10；
6、作图基本符合要求者先各奖励10个三维币；
$ V# U/ X9 [, q0 C* l+ [7、根据竞赛实际情况会对奖励规则进行适当修改。

4 H6 I6 P* V9 b/ F6 G* y- K" e六.其它
! v# b9 X6 a% V+ F* c5 K竞赛结束后在本帖发回复帖进行点评和讨论

# L1 I. w) S5 l. {' c9 {$ l竞赛已结束，评定成绩见下表。4#会员sh_mrhg获作图步骤（参数约束方法）最佳奖励20SWB，
/ ?3 c% p+ y1 V# w) t25#会员benzsuv获作图步骤（解析几何方法）最佳奖励20SWB。

楼层	用户名	A	B	C	D	E	正确数
标准答案		24.2452	26.8931	57.7784	54.7285	9961.1289
4	sh_mrhg	24.2452	26.8931	57.7784	54.7285	9961.1289	5
5	gerald_lee	24.2452	26.8931	57.7784	54.7285	9961.1289	5
6	大隐于市	24.2452	26.8931	57.7784	54.7285	9961.1289	5
7	fgg913	24.2452	26.8931	57.7784	54.7285	9961.1289	5
8	ysryc99001	24.2452	26.8931	57.7784	54.7285	9961.1289	5
9	wheasy027	24.2452	26.8931	57.7784	54.7285	9961.1289	5
10	gmdgm	24.2452	26.8931	57.7784	54.7285	9961.1289	5
11	sed001	24.2452	26.9169	57.7322		9940.5346	1
12	fxrswc1						0
13	lymx	24.2452	26.8931	57.7784	54.7285	9961.1289	5
14	陳志強	24.2452	26.8931	57.7784	55.0000	9961.1289	4
15	han912xue	24.2452	26.8931	57.7784	54.7285	9961.1289	5
16	fengxd	24.2452		57.7784			2
17	wupeiqi	24.2452	26.8931	57.7784	54.7285	9961.1289	5
18	zhaoyafei19	24.2452	26.8931	57.7784	54.7285	9961.1289	5
19	mocb	24.2467	26.1126	57.7716	55.2553	9821.7567	0
20	sdz1207	24.2452	26.8931	57.7784	54.7285	9961.1289	5
21	gongwen0519	24.2452	26.8931	57.7784	54.7285	9961.1289	5
22	明天你好吗	24.2452	26.8931	57.7784	54.7285	9961.1289	5
23	tangdaoliang	24.2452	26.8931	57.7784	54.7285	9961.1289	5
24	chenmik	24.2452	26.8931	57.7784	54.7285	9961.1289	5

注:表中文字为红色者，代表答案错误；空白者代表未提供答案或答案不明确
, P4 i6 x5 o' H- Q/ u' u+ Y# u 竞赛评分.rar (16.83 KB, 下载次数: 1)

2016-7-28 15:49 上传

点击文件名下载附件

赠送软件名单CA D竞赛题（2016年7月）.rar (11.52 KB, 下载次数: 0)

2016-8-5 09:42 上传

点击文件名下载附件
阅读权限: 135
