[求助] 请问各位下面这个M形散热管怎么用solidworks画出来？

[复制链接]
guanfaping001
发表于 2016-4-23 20:14:13 | 显示全部楼层 |阅读模式 来自： 中国广东中山
特征建模
主题分类用于问题归类:

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要 登录 才可以下载或查看，没有帐号？注册

x
本帖最后由 Atropos′ 于 2016-4-24 08:02 编辑
9 [. @, l1 W6 ^7 H  h2 g. a& z1 M) g# f, F, ^9 t+ w4 }1 i
请问大家，这个图怎样画？M形铜管，两端用牙，难在那些螺旋翅片，翅片上还有凹凸。5 f5 w' s: B; O9 `" e, [  s/ D+ p

本帖被以下淘专辑推荐:

回复

举报

gkatydid
发表于 2016-4-24 08:03:12 | 显示全部楼层 来自： 中国江西赣州
电热管，兄弟在哪个电热管公司上班？或搞成品。空调管？+ o. G$ J5 }! X$ S) k5 u7 j! {
我之前搞热水器管
回复 支持 8 反对 0

举报

gkatydid
发表于 2016-4-24 08:05:00 | 显示全部楼层 来自： 中国江西赣州
那个翅片不好画吧，清晰的翅片图你也得给大神，不给人家怎么画，结构都不知道。
回复 支持 8 反对 0

举报

ryouss
发表于 2016-4-24 10:04:58 | 显示全部楼层 来自： 中国浙江嘉兴
本帖最后由 ryouss 于 2016-4-24 12:14 编辑 ' V/ x! H1 V2 a. @2 o$ @

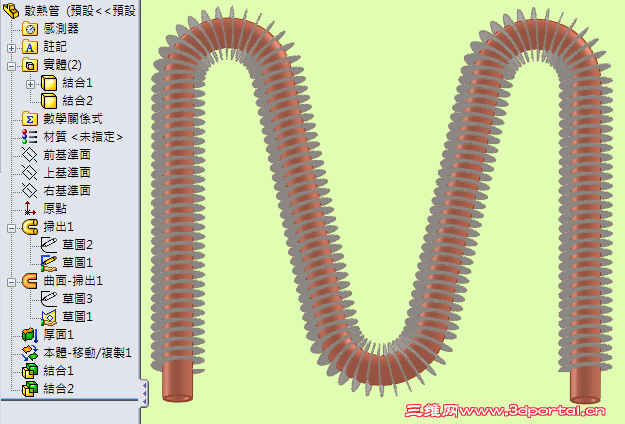

- Z9 N5 `' ]7 E7 S參考9 m3 ^( L. e; T+ }

) {+ N- l) s/ r0 B5 P# h* q$ M. j$ O; b7 `% @
散熱管.png ) n& t5 _9 n. j3 u( S

3 S. G% H+ i* \6 H  h2 E9 o) {3 G/ x* G
散熱管.rar (3.25 MB, 下载次数: 57)
回复 支持 4 反对 0

举报

keilei001
发表于 2016-4-24 12:42:38 | 显示全部楼层 来自： 中国广东肇庆
ryouss 发表于 2016-4-24 10:04: ~4 M* e7 _: y! ^3 ]+ {1 r* `
參考

7 ^0 e$ S. O$ _0 O& e5 o4 W; r梁大好方法。

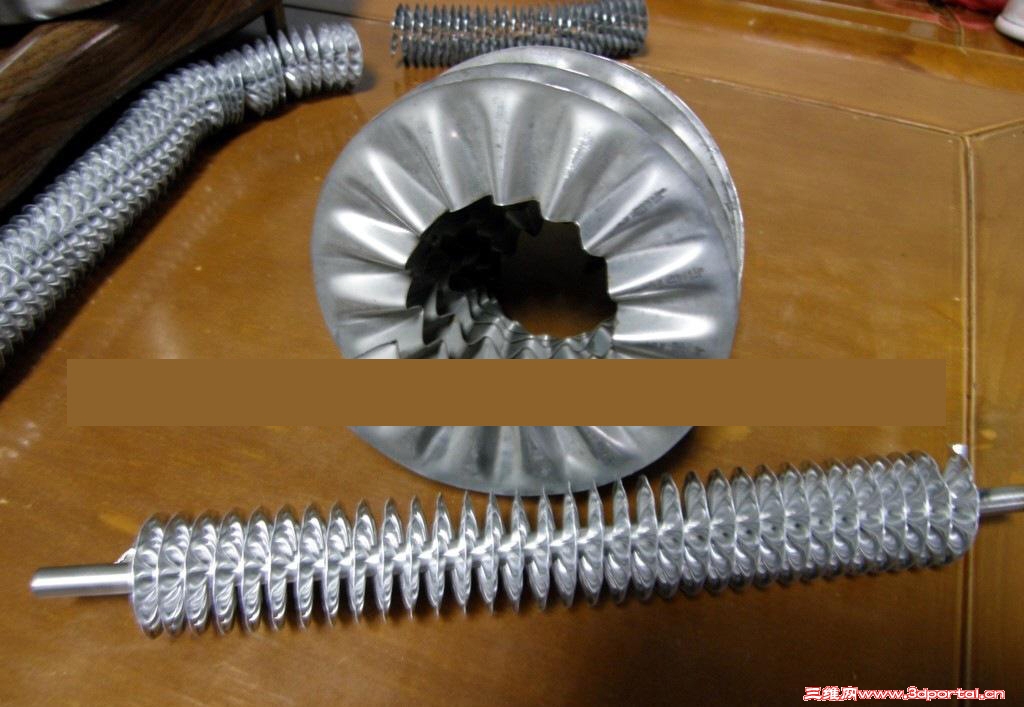

! U* L* ]: J4 i: d0 k' U0 R楼主图中的管应该是这样子的，那翅片是把金属薄片冷轧后再套到光管上，这样要做出来很麻烦。
: @9 I4 p: u; B2 s# V9 F
" F: x) V) n) z' k# q/ q 螺旋管.JPG
  {& x/ e5 @2 f5 l5 d) r7 R& h4 ?
回复 支持 反对

举报

wanggh
发表于 2016-4-24 12:55:56 | 显示全部楼层 来自： 中国浙江温州

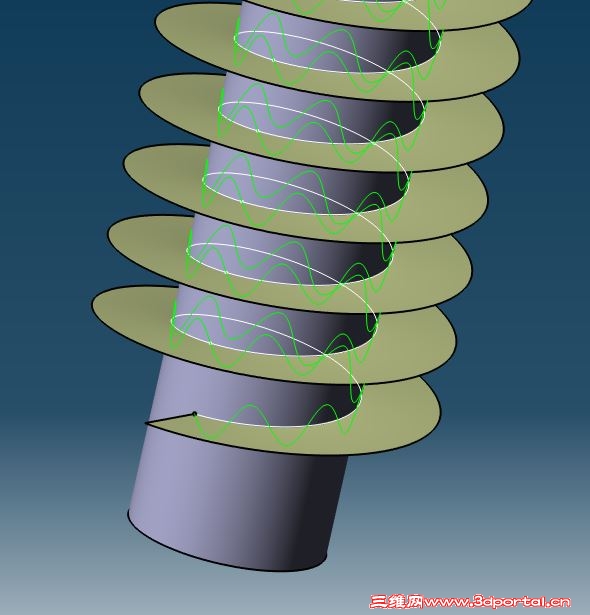

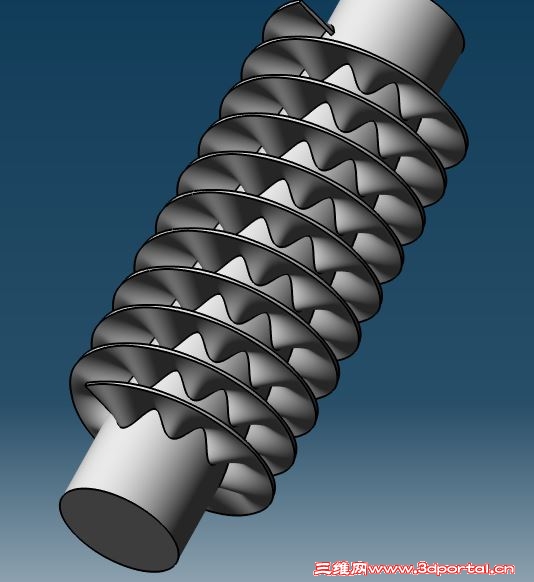

做过类似的东西，螺旋生成后求交线，然后在交线的基础上生成正弦曲线，放样，加厚，SW里怎么操作不会。" N$ Y5 U, w$ t  K; H- R% h
画一截看看，画多了要死机的- d6 f  F. `, d' |6 }
回复 支持 反对

举报

wanggh
发表于 2016-4-24 12:59:42 | 显示全部楼层 来自： 中国浙江温州
keilei001 发表于 2016-4-24 12:426 D- R6 Y& m4 s' ^1 M$ i, w9 H5 a
梁大好方法。+ ^6 _; W0 }/ _. y9 I
楼主图中的管应该是这样子的，那翅片是把金属薄片冷轧后再套到光管上，这样要做出来很麻烦 ...

1 T6 _9 b) K* {( @0 @' O/ x冷轧很少，是直接带料缠绕上去的，有做过这类东西。
回复 支持 反对

举报

keilei001
发表于 2016-4-24 13:21:46 | 显示全部楼层 来自： 中国广东肇庆
本帖最后由 keilei001 于 2016-4-24 14:29 编辑
  t1 V% K1 A, y0 E
wanggh 发表于 2016-4-24 12:555 f, }) Q. P" f! }, _& S# v
做过类似的东西，螺旋生成后求交线，然后在交线的基础上生成正弦曲线，放样，加厚，SW里怎么操作不会。
( Y* m$ e8 a9 Z3 S/ Q7 M. h8 O) k画 ...
4 d9 q& z! V3 \

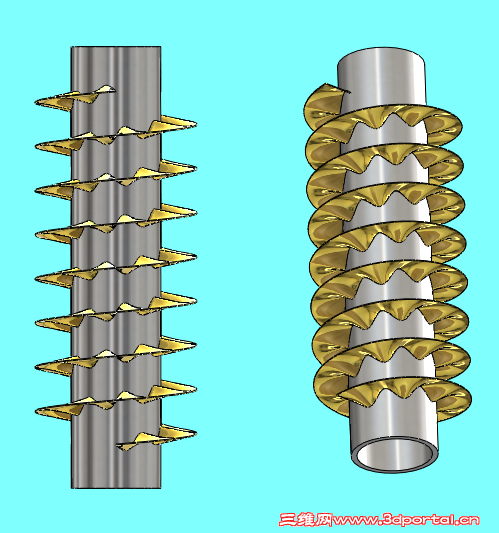

叶片大概是这样子吧。6 L) U6 ^" m; V7 z
) {5 ^( M8 _! q3 L( A( l5 }
$ G; ^& N% z) L/ @& O' C  G

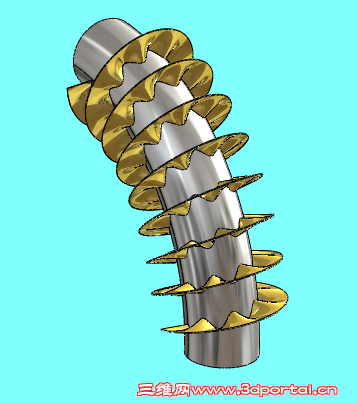

4 i) t# {/ D' ]  _$ B Snap4.png
4 v" ^4 m$ B3 {& E
1 ]7 u8 A; b) v  A9 z  j0 O3 ^6 f1 M
回复 支持 反对

举报

zh_x0511
发表于 2016-4-24 16:03:14 | 显示全部楼层 来自： 中国江苏镇江
本帖最后由 zh_x0511 于 2016-4-24 16:04 编辑
( A% v' x3 x3 B! M1 R9 k5 g
keilei001 发表于 2016-4-24 13:21
& @3 }8 W+ O; h- _  ?9 _2 L叶片大概是这样子吧。
1 H7 L3 P% Y1 b3 o) D
向K大学习：) E, ^! C% s; ~7 n" Q
1 |% i7 N! }" J* Z0 [* B3 g% r4 l" @! {2 {8 E" D

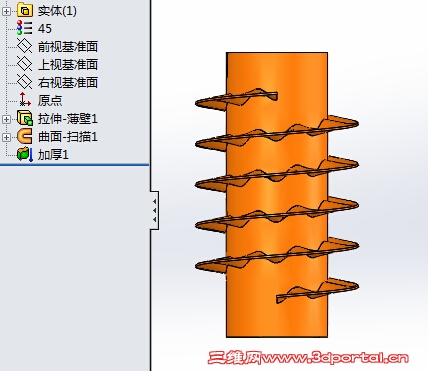

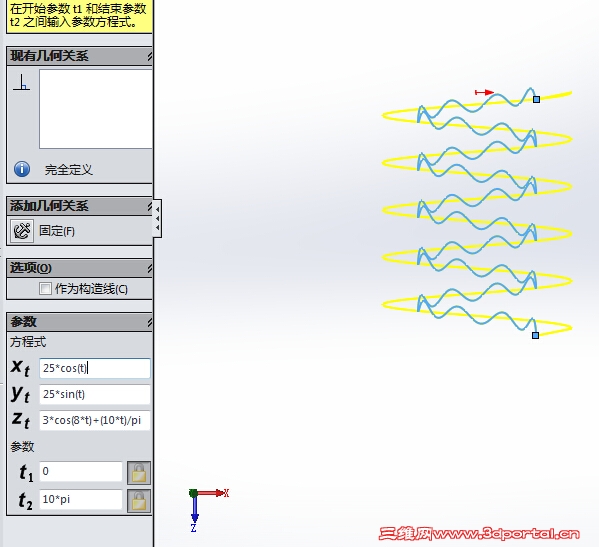

* n2 v, S5 v. L引导线用的方程，给各位参考看了：- X3 }! Q2 Z# Y9 X  G( @
009.jpg + ?- b! Q4 {- Q: ?2 d

( Q, J1 C8 ]( a  r% F6 i8 E% A
回复 支持 反对

举报

keilei001
发表于 2016-4-24 16:23:53 | 显示全部楼层 来自： 中国广东肇庆
zh_x0511 发表于 2016-4-24 16:03  v( v, ~3 u; Y8 a; K" W4 D
向K大学习：
% `8 C& n% p0 `7 b, |
有文化就是不一样，厉害。1 a" A( D/ |$ |) b  o# i6 G
方程式盲烦请老大详解一下方程式的参数，我也想抄一下。
回复 支持 反对

举报

keilei001
发表于 2016-4-24 18:08:47 | 显示全部楼层 来自： 中国广东肇庆
感谢9#zh_x0511老大提供方程式，方程式的确好使，轻松方便。% `% U6 x% }7 A9 C
画了个，现抄现卖。) F& W5 ?) _6 ]

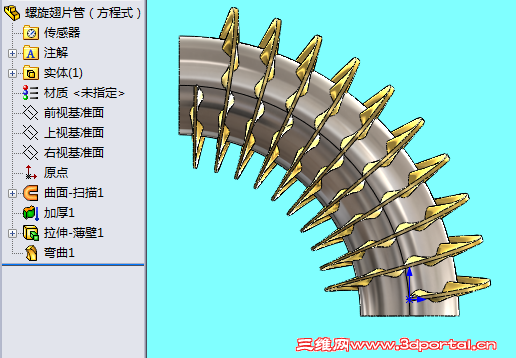

  K3 v0 B$ q+ G& m2 T- d Snap1.png * I+ x- \% M$ P7 J2 [# ?
4 v6 G8 C+ S" b" w( [" P; _( N+ h  T
螺旋翅片管（方程式）.rar (108.13 KB, 下载次数: 37)
回复 支持 反对

举报

zh_x0511
发表于 2016-4-24 19:01:00 | 显示全部楼层 来自： 中国江苏镇江
keilei001 发表于 2016-4-24 16:237 \5 t% P. ?$ V1 M' F/ j/ Q
有文化就是不一样，厉害。( f' V& h& f6 o0 y  h
方程式盲烦请老大详解一下方程式的参数，我也想抄一下。

# B" u% \# b1 i+ M( CK大太客气了，互相学习罢了。方程式我也是半桶水。' B+ \! `- D5 ~1 C7 y
简单说说我的那个方程，其实这个方程类似圆柱螺旋线的方程，无非是Z轴有点变化，) G& a+ u4 S9 ~1 A8 o
圆柱螺旋线的方程
3 [/ V% x1 Q9 d: F5 ^, u9 M+ sX(t)=R*cos(t)
: G; d1 ~2 ~* j1 DY(t）=R*sin(t)
; _8 {) a0 B  D- Z! j6 _Z(t)=P*t/2*pi-----------P代表螺距
( v& w5 Y+ W! l+ s4 ~; z* m以上方程在SW压根没必要，因为SW提供了螺旋线这个命令，
3 e- H+ I$ ]* s1 E  ?只是我们需要的Z除了线性变化外，还有类似cos函数的波浪变化，
9 v. `4 w5 @# B) ~9 V' I1 v俺的那个方程3代表振幅，8代表波段数。
6 B  I( ^* P7 v) r为了避免误人子弟，先讲这些吧，其实俺就知道这么多& K1 H* S! j; d/ l% M% g8 w, o; k
方程的推导不是唯一的。
回复 支持 1 反对 0

举报

keilei001
发表于 2016-4-24 19:46:49 | 显示全部楼层 来自： 中国广东肇庆
zh_x0511 发表于 2016-4-24 19:01. x! x* ~/ \( R+ k' h6 I( J+ _6 \
K大太客气了，互相学习罢了。方程式我也是半桶水。& V: R9 k1 l6 b) t& I0 [$ n
简单说说我的那个方程，其实这个方程类似圆柱螺旋线 ...
0 o1 D7 y, ~2 }# u* E
多谢zh_x0511 大大讲解。
回复 支持 反对

举报

keilei001
发表于 2016-4-24 21:37:28 | 显示全部楼层 来自： 中国广东肇庆
zh_x0511 发表于 2016-4-24 19:01; ^! J* M% M6 F9 i3 L6 u
K大太客气了，互相学习罢了。方程式我也是半桶水。: t$ S* g5 i& a2 k% z
简单说说我的那个方程，其实这个方程类似圆柱螺旋线 ...
0 D# J9 S# H3 Y3 c& H
再向zh_x0511 大大请教，如果是圆锥形或变螺距的，方程式又该如何变化呢？
回复 支持 反对

举报

machine134
发表于 2016-4-24 22:11:30 | 显示全部楼层 来自： 中国广东揭阳
zh_x0511 发表于 2016-4-24 19:01' @$ |6 a# M! h# }2 R
K大太客气了，互相学习罢了。方程式我也是半桶水。
/ i4 ~% [4 E% [4 g简单说说我的那个方程，其实这个方程类似圆柱螺旋线 ...

/ t2 o- o) G! i; s% O向你学习
回复 支持 反对

举报

guanfaping001
 楼主| 发表于 2016-4-24 22:18:07 | 显示全部楼层 来自： 中国广东中山
感谢大家各显神通、各抒己见，让我有仰望大神的感觉。画得都很漂亮，就是这个样的。
回复 支持 反对

举报

zh_x0511
发表于 2016-4-25 08:19:51 | 显示全部楼层 来自： 中国江苏镇江
本帖最后由 zh_x0511 于 2016-4-25 08:21 编辑 ' t, S+ r. l3 ], L& z
keilei001 发表于 2016-4-24 21:375 \8 |- _1 U/ [
再向zh_x0511 大大请教，如果是圆锥形或变螺距的，方程式又该如何变化呢？

& }8 A' R9 Y' d6 B感觉K大在考俺，圆锥形的也是一样，无非的圆的半径在变化：8 `+ e+ x. Z3 c% X
4 `4 U! H5 F* F5 q! W% H: T2 z& u1 B# T4 Z. q

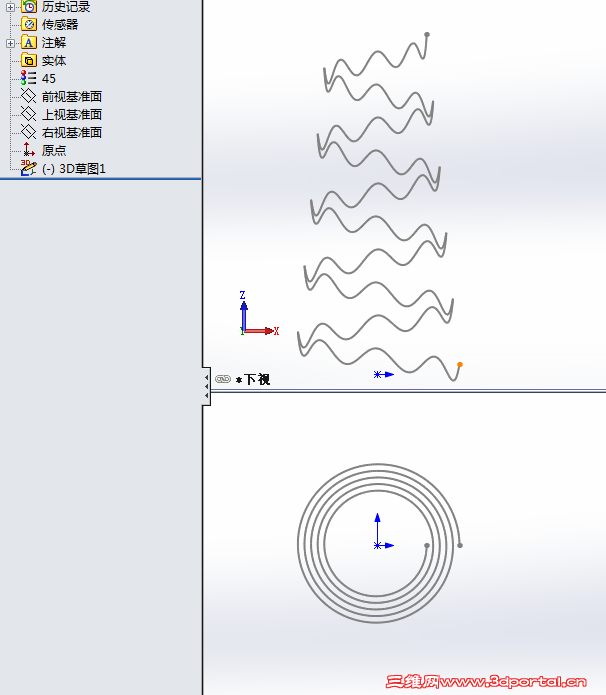

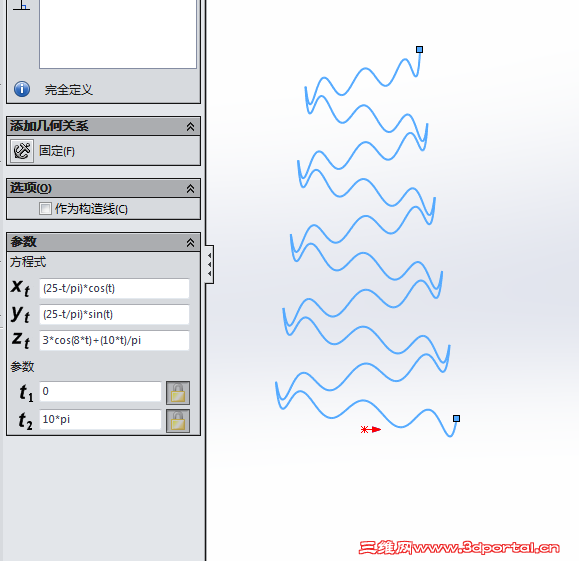

003.png " o; L: Z! O  r  V% ^% B5 {

' j) w: L; |. _3 b0 q+ U/ Q* E  D% I6 p+ @$ h' K
简要说说25-t/pi的推导，圆锥螺旋的底径（半径）25，最上面半径我设定15，高度为10*pi% }4 R: {1 U& d* x5 u3 _
所以半径线性变化，（25-15）*t/10*pi，即t/pi。- M9 p* _# T4 @, n* j6 N
以上都是我自己瞎说说，不一定对，参考看看了& D' U. T5 P0 C4 q  s( g0 D0 i
关于变螺距的推导就有待K大了# W6 e+ `" p+ ~- A
: p. z# Y1 `% Q( _
2 N" B( y3 n: e6 M% M! n& A  y3 ~
回复 支持 反对

举报

ryouss
发表于 2016-4-25 08:25:17 | 显示全部楼层 来自： 中国浙江嘉兴
本帖最后由 ryouss 于 2016-4-25 08:35 编辑 0 k8 C' \% H5 N7 g" M' O

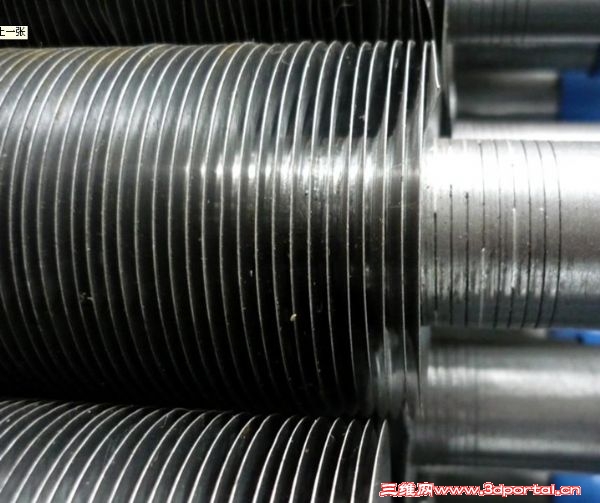

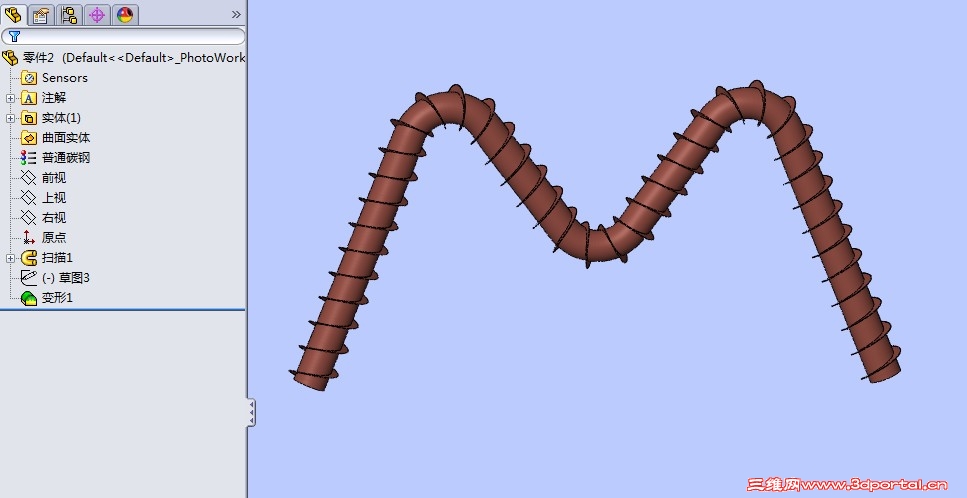

; J- V  ?' w! \6 S散熱片不一定要有波紋的+ i; e, |3 ]7 e% D) t; f) {. j

* j5 q- @2 o3 ^/ x! ~  p只不過散熱片有波紋較不易變形,倒是真的．+ B/ J& l7 u5 Y
3097648321340786434816.JPG 4 r, {+ x* S2 a& X; s
1 ~2 o. s0 J" f- a9 K

( E" `' ~) B! z# p1 H% C* {  H( p  `+ k) z8 N9 u* j$ n! e, C0 v
回复 支持 反对

举报

keilei001
发表于 2016-4-25 09:06:34 | 显示全部楼层 来自： 中国广东肇庆
ryouss 发表于 2016-4-25 08:25
  p, z! h' I6 I! s1 |0 n散熱片不一定要有波紋的8 C) M6 s5 Q% t4 x, C4 S

' q( G; h& a& n只不過散熱片有波紋較不易變形,倒是真的．
" h) j% {: P8 n  u8 N0 B+ l
梁大说的没错，散热管是一大门类，有轧制的有绕制的也有双金属的，轧制的一般采用延伸率高的材料比如铜铝，绕制的一般是钢管，搞成波纹形是为了缩短翅片内侧的弧长，但这样的翅片容易藏灰尘，而且灰尘也不容易清理，使用时间一长就影响散热效果。
回复 支持 反对

举报

keilei001
发表于 2016-4-25 09:16:37 | 显示全部楼层 来自： 中国广东肇庆
zh_x0511 发表于 2016-4-25 08:197 U, }( c* \# t: e! t; D7 r
感觉K大在考俺，圆锥形的也是一样，无非的圆的半径在变化：
' E+ d$ b- B+ @8 Y# x/ ^/ d
多谢zh_x0511大大指导，学习了。- ^' _* `+ E# R8 Y
我没有数学天赋，以前学的都归还了老师，从事的工作用四则运算就能轻松应付，所以也没有学习的压力和动力。
回复 支持 反对

举报

22553711
发表于 2016-4-25 09:22:32 | 显示全部楼层 来自： 中国浙江杭州
瞎搞一下，散热片造型俺是搞不动了，& \& w, `. P& L/ R3 P/ E2 D8 r4 b
回复 支持 反对

举报

22553711
发表于 2016-4-25 09:25:15 | 显示全部楼层 来自： 中国浙江杭州
楼主可借用楼上方程，先做一个柱状造型，然后变形为“M”
回复 支持 反对

举报

zh_x0511
发表于 2016-4-25 09:28:01 | 显示全部楼层 来自： 中国江苏镇江
keilei001 发表于 2016-4-25 09:16
/ R5 C$ t/ a. P  }$ v" |多谢zh_x0511大大指导，学习了。
' W$ d2 E2 X9 @- o+ k6 _6 B我没有数学天赋，以前学的都归还了老师，从事的工作用四则运算就能轻松 ...
5 r9 {* a1 u" `9 I8 w
K大在8楼没用公式也一样画出来了，能画出来就是好的
回复 支持 反对

举报

keilei001
发表于 2016-4-25 09:28:33 | 显示全部楼层 来自： 中国广东肇庆
22553711 发表于 2016-4-25 09:25
$ e6 ]2 }, K4 x0 ~% X' D楼主可借用楼上方程，先做一个柱状造型，然后变形为“M”

, O7 J4 S: R6 n) V! H5 c/ W4 u数学强人应该可以轻松推导一个M方程
回复 支持 反对

举报

22553711
发表于 2016-4-25 09:37:04 | 显示全部楼层 来自： 中国浙江杭州
keilei001 发表于 2016-4-25 09:285 o7 {7 o4 t, k/ Z" |9 O9 Q
数学强人应该可以轻松推导一个M方程

" C1 ?- Y8 {7 S. `7 _7 wK大又来说笑了- }" a) R& \& ^( k0 s
M形的波浪曲线曲线方程当然可以导出，不过直边只能无限逼近，但这并不重要，重要的是俺导不出，
回复 支持 反对

举报
