金属硬度对照表(全面版)

我爱用acad

1 ~7 b4 r% E1 }" r
  W' d- y, L( E% [金属硬度对照表(全面版)
5 a6 s. H. x. d% }; b- y
0 }9 F- J6 r5 z7 N2 l' L
0 ^3 q/ i; d6 ^8 o- l8 `9 x
金属硬度对照表(全面版).pdf (429.29 KB, 下载次数: 131)

2015-12-7 19:30 上传

点击文件名下载附件

- h; W1 q- K; i2 K$ B5 Q1 v

我爱用acad

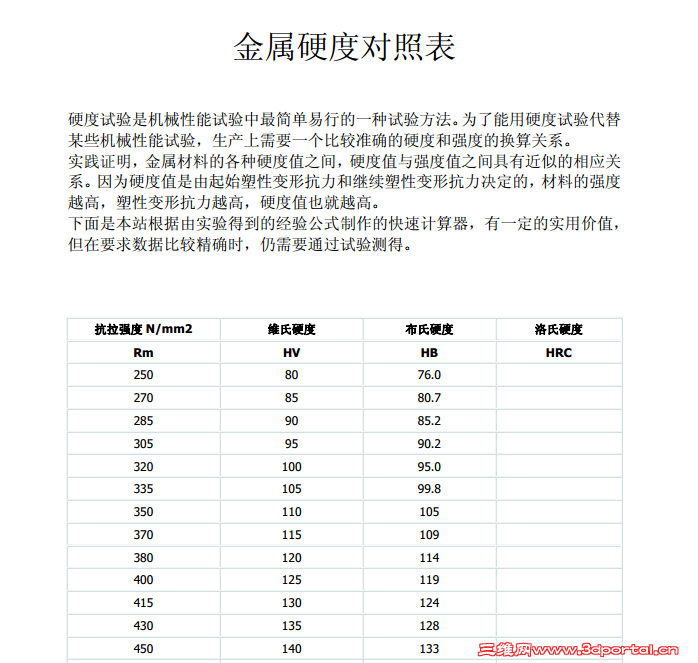

金属硬度对照表(全面版)--截图
& E$ [- Z6 Y9 t$ ^

Esniper

谢谢分享，从另外帖子跟过来的，很有用处。

eastking1111

没办法下载了，能否重新编辑下。

我爱用acad

eastking1111 发表于 2015-11-27 14:16
7 J) G! E+ P, V; w没办法下载了，能否重新编辑下。

不是帖子的问题。论坛这一阵子附件出现了小问题，过几天应该会好的，到时再下载吧。

steven_sun11

好好！！！！

zxgwenxin

好多都不能下载，特别是前几年的

我爱用acad

重新上传金属硬度对照表(全面版)
6 d: l: I* c# k' i. |
金属硬度对照表(全面版).pdf (429.29 KB, 下载次数: 29)

2015-12-7 19:29 上传

点击文件名下载附件

我爱用acad

eastking1111 发表于 2015-11-27 14:16
& @$ `) Q# _/ c/ g$ H没办法下载了，能否重新编辑下。

. w6 J( \: W& h5 V- Q  V( s已重新上传，现在应该可以下载了

我爱用acad

zxgwenxin 发表于 2015-12-6 16:23
好多都不能下载，特别是前几年的

8 o5 e1 s2 ^) b已重新上传，现在应该可以下载了

我爱用acad

steven_sun11 发表于 2015-12-4 21:12
* ^: v! _( N6 O8 I好好！！！！

已重新上传，现在应该可以下载了

keegan198

问一下，这里所说的维氏硬度，是多少重量下的？HV0.2,0.5, 1.0 或是其他多少？谢谢！

我爱用acad

keegan198 发表于 2015-12-9 09:57
" E" |$ {* ~6 s. O3 V问一下，这里所说的维氏硬度，是多少重量下的？HV0.2,0.5, 1.0 或是其他多少？谢谢！

硬度与重量无关。
0.2，0.5，1.0这是什么意思？

我爱用acad

再次上传一个截图，方便大家

zxgwenxin

12#,，理论上维氏硬度无论哪个值都应该一样，区别在于载荷越小误差越大

我爱用acad

zxgwenxin 发表于 2015-12-26 18:55
0 l8 R' _& c# L6 v3 K5 I12#,，理论上维氏硬度无论哪个值都应该一样，区别在于载荷越小误差越大

) d. `& V5 }, K' G8 t  @- _% h* \还有这一说，看来这方面掌握的不全啊。有这样的资料请分享啊

zxgwenxin

采用小载荷时压痕小，测量误差也增大，采用大载荷时要注意涂层被打穿或裂开

我爱用acad

zxgwenxin 发表于 2016-1-1 15:32
" Y7 ]# W6 _6 h( t0 Y采用小载荷时压痕小，测量误差也增大，采用大载荷时要注意涂层被打穿或裂开

. V4 B- O, f% }# ?0 }- J说的很正确，确实要注意涂层被打穿或裂开的可能。

jinqin11

keegan198 发表于 2015-12-9 09:57
! O2 M; j) P9 m* p问一下，这里所说的维氏硬度，是多少重量下的？HV0.2,0.5, 1.0 或是其他多少？谢谢！

. c( b+ k9 _. h1 E- }维氏硬度试验是压入硬度试验之一种，其测量值用HV表示。维氏硬度试验最初于20世纪20年代初被提出，比起其他硬度试验其优点有：硬度值与压头大小、负荷值无关；无需根据材料软硬变换压头；正方形的压痕轮廓边缘清晰，便于测量。维氏硬度被应用于所有金属，并是应用最广泛的硬度标准之一。只要被测材料质地均匀，维氏硬度试验可以用低负荷和小压痕得到可靠的硬度值，这样能减少材料破坏，或用于薄小的试验材料。这一点上维氏硬度要优于布氏硬度。另外，在硬度不高（硬度值400以下）的同一均匀材料上，维氏和布氏硬度试验得出的数值近似。

zq829

非常感谢，很方便实用

sxxzd

非常感谢，这个是针对碳钢材质的吧。
