SOLIDWORKS Simulation 远程位移在自行车车架受力分析中的应用 作者：ICT-Bale Zhou（周洲） / r4 P* L4 t5 `+ L% j* n
摘要：在自行车车架的静力分析中，车架为主要受力部件，为减小计算量而将其余零部件简化，使夹具不便于设定。因此，如何设定夹具条件，以保证分析结果符合实际情形就显得尤为重要了。笔者在这里分享远程位移在车架受力分析中的应用，以供大家参考。2 y$ _3 _+ l' p% f8 g
% G% l7 }- {4 U4 _) f! d8 A& X2 z

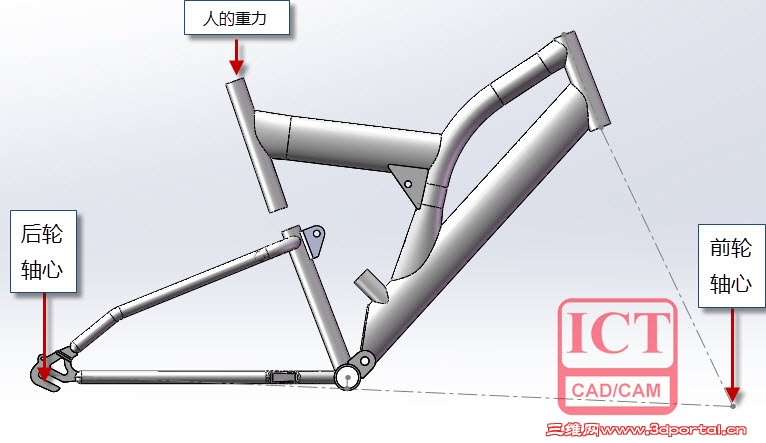

1.下图所示的结构为自行车车架，其余零部件已被简化。受力条件如下图所示：
3 a; v% ?9 D. ^# Y0 N* ^5 x* G
) L! n6 \% ] O4 |2 M7 k
5 G5 O0 | B0 |! ~: }

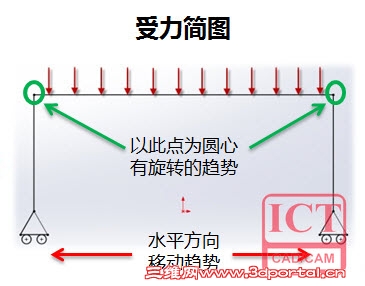

2.车架模型可简化为如下受力简图。
7 D, t" S6 g @' K2 {4 g: z
3 c( D& t" @! Q. ?4 s
% l1 `7 |$ l( {

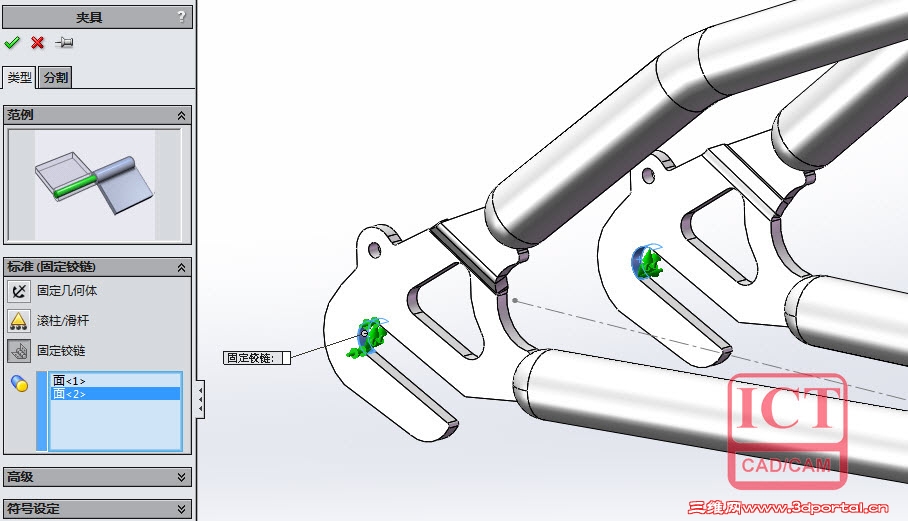

3.通过受力简图可知，车轮轴心位置在水平方向有移动和旋转的趋势，因此不能使用“固定几何体”。在后轮轴心位置使用“固定铰链”，使分析稳定的同时，释放出旋转趋势。如下图所示：
0 k- B; O' Y! G+ R( Q4 z$ _" k
, b7 T3 a) _. N5 ?6 C( ]8 |+ `1 j/ B! `5 z" b

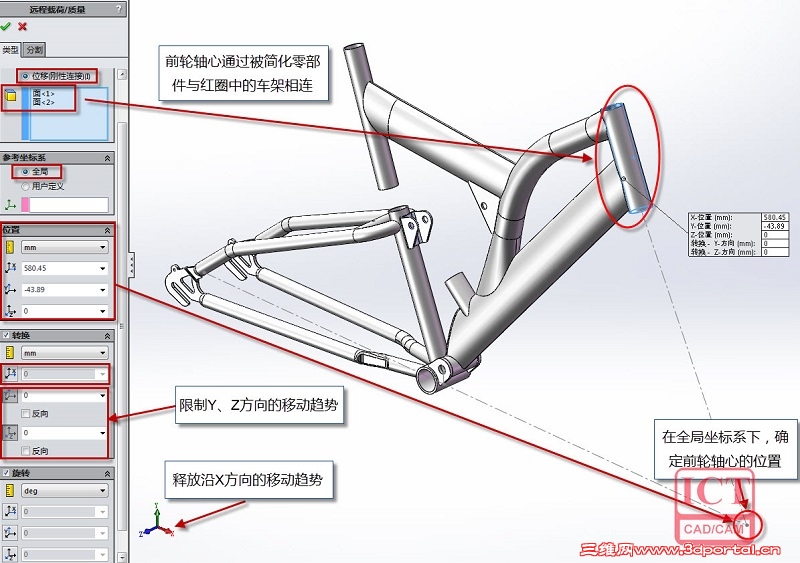

4.前轮轴心位置由于零部件已简化，无法直接添加夹具。因此，可使用“远程位移”选项模拟在前轮轴心位置处相对于车架的平移及旋转趋势。如下图所示：1 g1 k4 y! S: N% e" e0 F+ @$ a
$ T, D1 B4 m, r" n5 _3 V' I3 E V2 r* A; N! P% k1 z( z

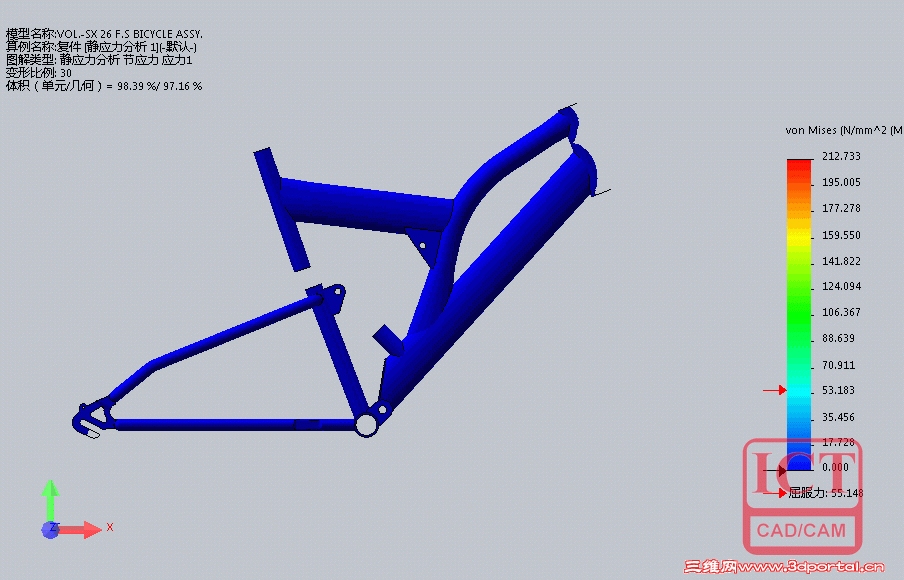

5.从仿真结果的动画中可以判断所添加的约束条件是合理的。如下图所示：2 z+ r; Y5 p) i I
3 E2 {' P8 i" a' y& i- h3 m4 u
& x( d9 g+ d3 |1 X& B/ y# s( q此例运用了远程位移条件中的参数来合理的设定约束条件，使自行车车架在受力后的变形趋势符合实际情形。当然，远程位移的应用远不止此例中所展示的情形。用户可根据自身产品的实际情况来灵活运用。如若有更好的方法，希望各位进行分享，相信以后SOLIDWORKS会在这方面更加人性化，为我们的用户提供更加简捷方便的操作。
