[已解决] 这个图怎么画？望路过的大师不要袖手旁观，请不吝赐教

[复制链接]
lxlsy1004
发表于 2015-9-9 10:12:27 | 显示全部楼层 |阅读模式 来自： 中国辽宁沈阳

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要 登录 才可以下载或查看，没有帐号？注册

x
图中的外边不知道怎么建模.苦恼。
回复

举报

lhl2008
发表于 2015-9-9 11:50:27 | 显示全部楼层 来自： 中国陕西西安
你的图有点问题，我简单做一下。" Z4 \( T/ w$ w$ n1 b/ Y+ M

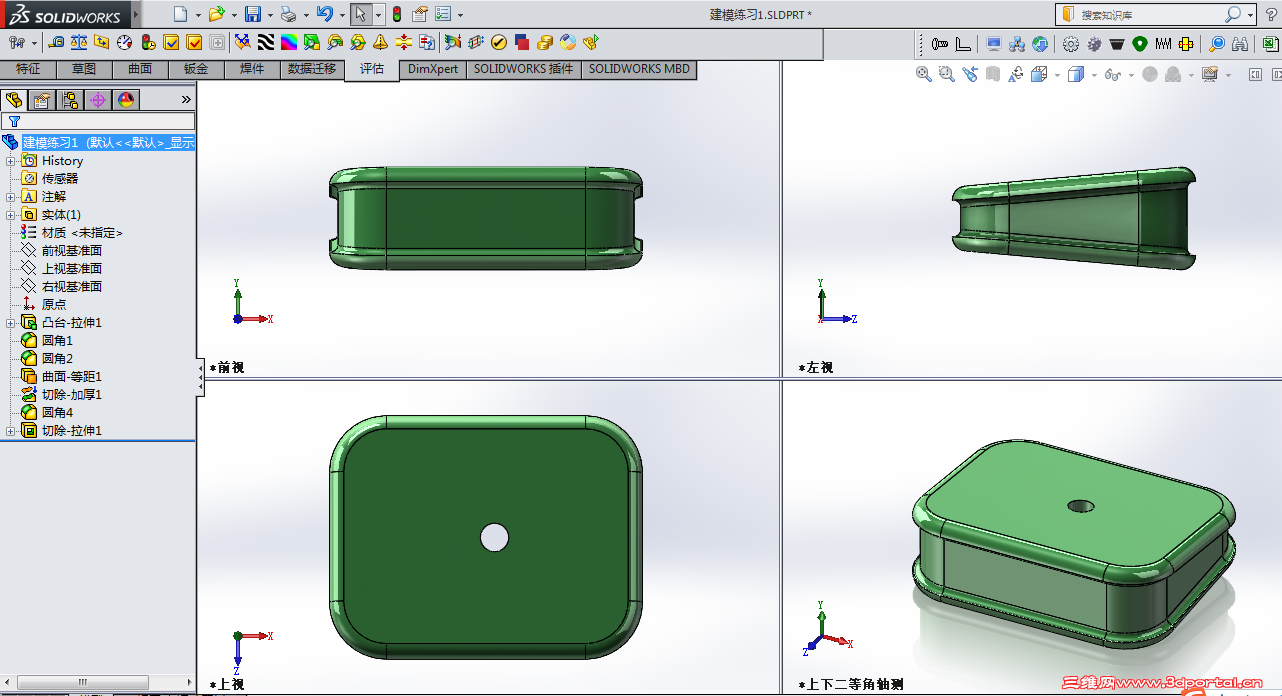

2015-09-09_11-49-51.png 3 f, g# v* q" N, I
% q* _. P/ a1 _

评分

参与人数 1三维币 +3 收起 理由
阿帕奇 + 3 奖

查看全部评分

回复 支持 6 反对 1

举报

天睿
发表于 2015-9-9 12:22:46 | 显示全部楼层 来自： 中国江苏苏州
拉伸凸台打开拔模角度
回复 支持 6 反对 0

举报

啥都没准
发表于 2015-9-9 12:59:33 | 显示全部楼层 来自： 中国四川乐山
用放样带引导线切除……
回复 支持 1 反对 0

举报

lxlsy1004
 楼主| 发表于 2015-9-10 10:14:16 | 显示全部楼层 来自： 中国辽宁沈阳
大师，能发个源文件吗/
回复 支持 4 反对 1

举报

ggyy229
发表于 2015-9-11 07:23:47 | 显示全部楼层 来自： 新西兰

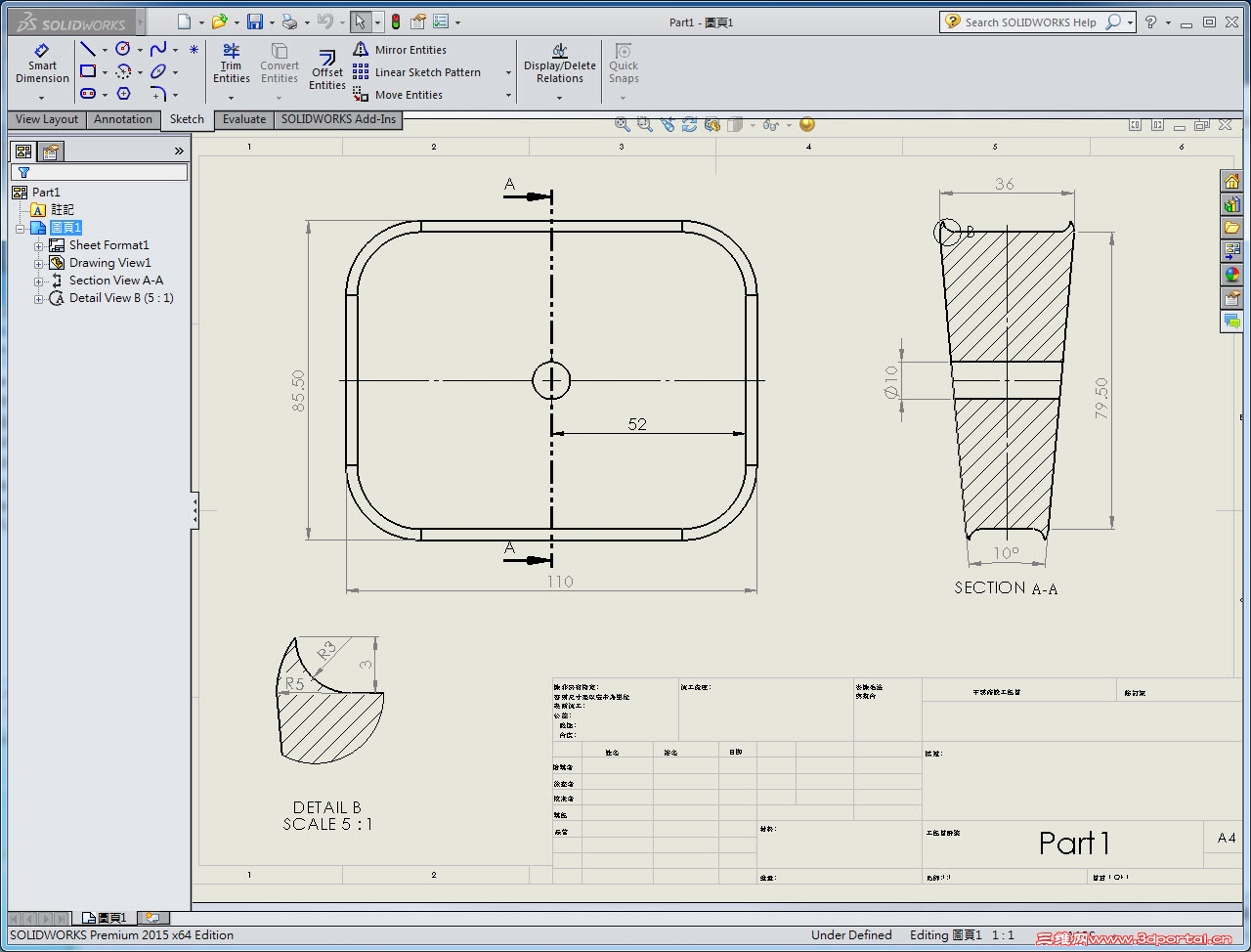

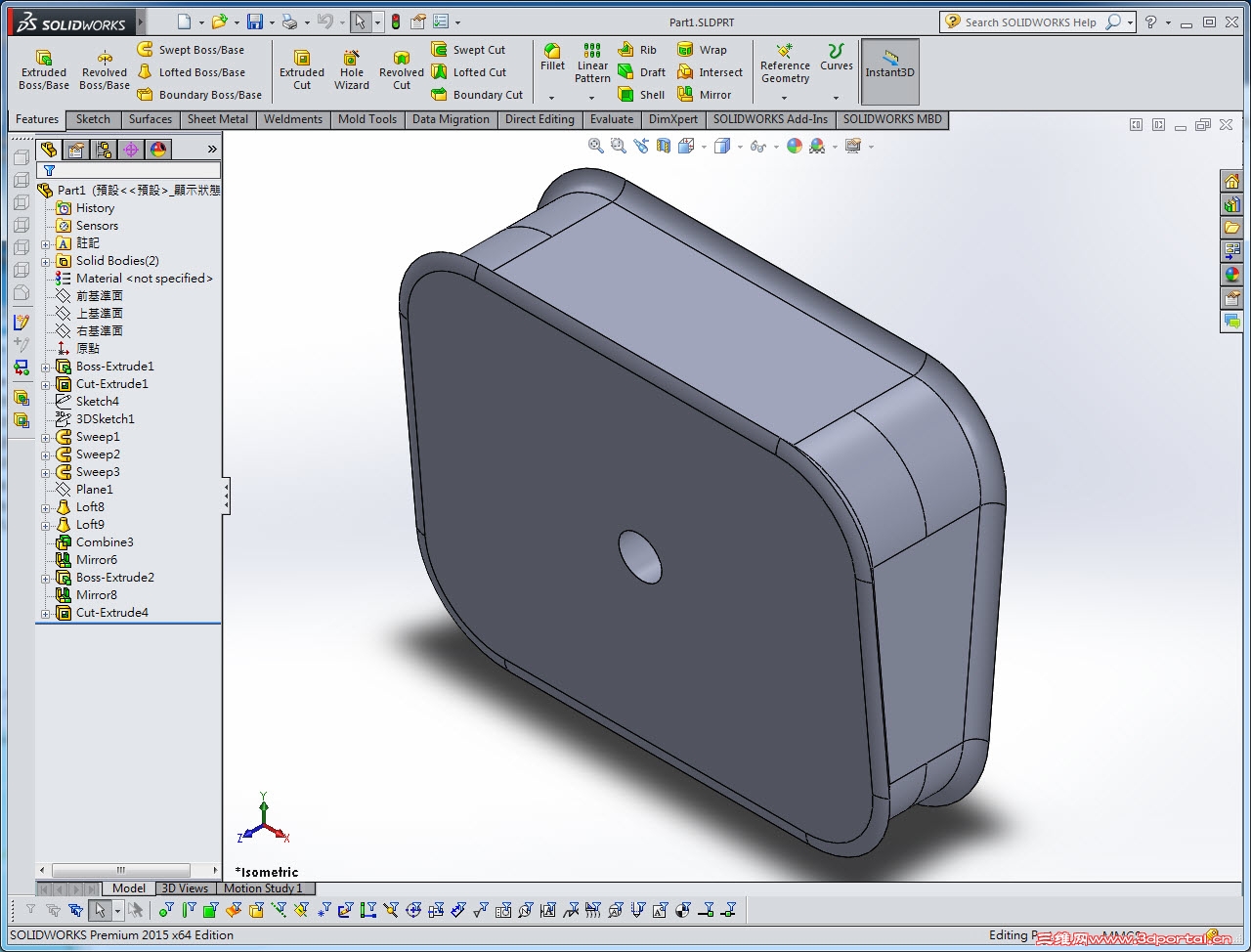

能不能告知這元件的名稱嗎?( J; Q. Z# ]* u* [& d
( O9 P  c. a, n$ \, N! }
試做了一個，尺寸問題有點不清楚，所以不是很精準!!) h% a0 ]3 v4 U& u& f2 x

! M2 `( h+ e6 G pic01.jpg
! t$ q3 v7 U, H+ N. a pic02.jpg
! ^5 H  |. R3 o/ W5 a1 a# M- ^  U3 O2 k  ~; ^- ?) {; u) k5 I
SW2015壓縮文件/ k+ t( i& d9 r
Part1.rar (530.37 KB, 下载次数: 13)

评分

参与人数 1三维币 +3 收起 理由
阿帕奇 + 3 奖

查看全部评分

回复 支持 反对

举报

sunrays110
发表于 2015-9-11 08:13:25 | 显示全部楼层 来自： 中国浙江金华

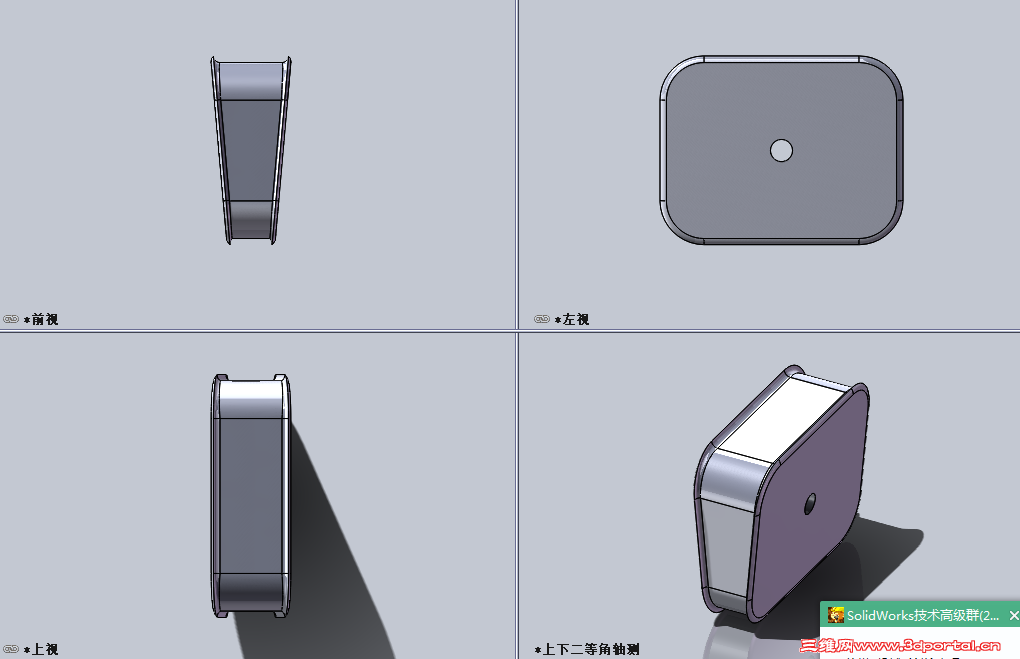

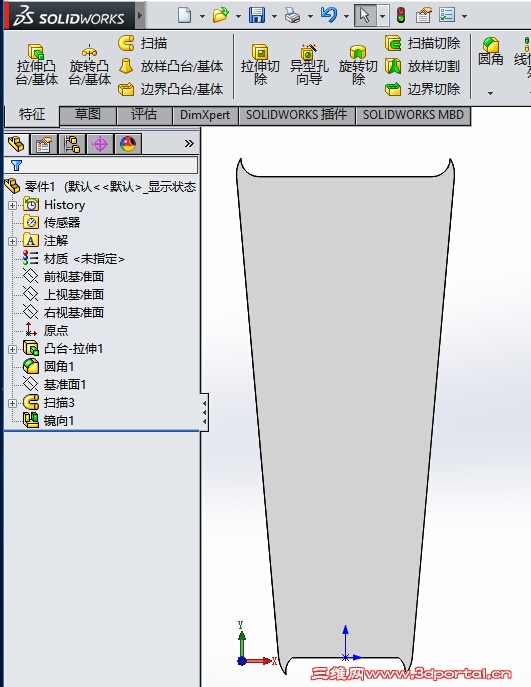

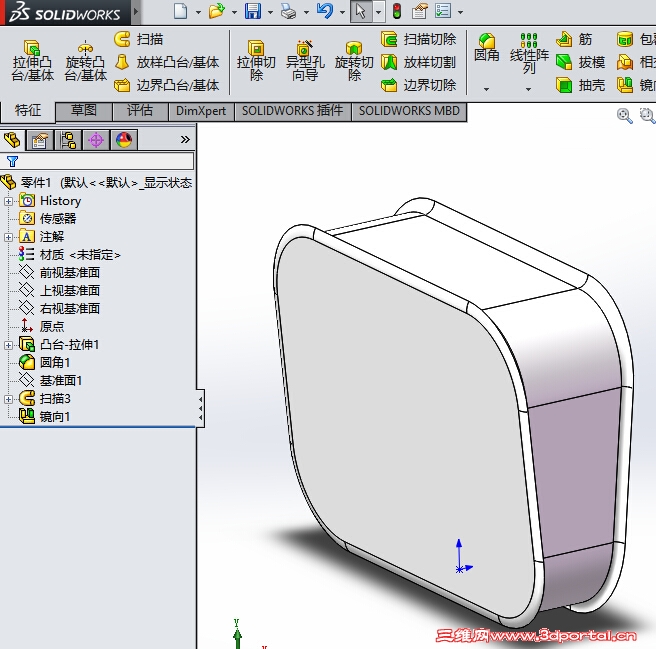

大概做了下，没想到保存时崩了，看特征树应该也能明白。
5 v' t( x1 z4 a! |" w/ x 1.jpg
5 f4 p% H  b1 d! G- c& w0 c6 A: z8 B/ J8 ?
2.jpg + O+ C4 v& f6 p2 O5 J9 Y8 W
: _4 Z1 K* B+ L9 g3 g& Z
: M( b; h; [( I/ ]  M

. e- H- A" q: A( p; m

评分

参与人数 1三维币 +3 收起 理由
阿帕奇 + 3 奖

查看全部评分

回复 支持 反对

举报

steve_suich
发表于 2015-9-11 10:03:38 | 显示全部楼层 来自： 中国广东深圳
本帖最后由 steve_suich 于 2015-9-11 10:20 编辑
5 @7 R$ q& ^# ~6 @! g; Y# u
sunrays110 发表于 2015-9-11 08:13
7 K" s) v7 p* u7 _& N( ^& }- {大概做了下，没想到保存时崩了，看特征树应该也能明白。
' M" u5 E" h) }5 m4 O( M- z9 m
请教，第一个特征“凸台-拉伸1”，是否有拔模角度？如果是，那四个面都有拔模？楼主好像只有2个面拔模。6 b1 b! i* f% M$ v* V" t
（理解错了，从截面拉伸，不用拔模）

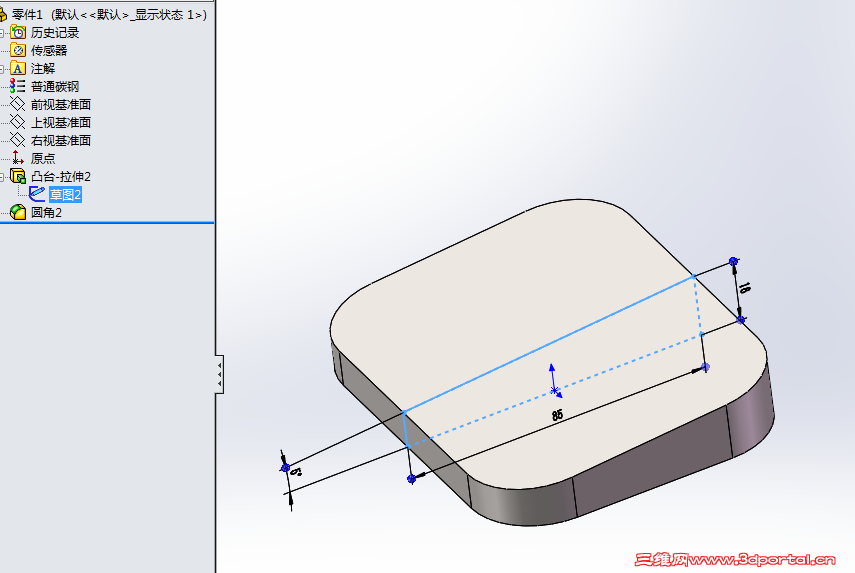

$ N, }& J. k# T6 i 29.png 3 D- ~* I  J2 r0 R

+ C9 A8 f4 k' x; K9 d
回复 支持 反对

举报

jinqin11
发表于 2015-9-11 19:14:50 | 显示全部楼层 来自： 中国安徽蚌埠
本帖最后由 jinqin11 于 2015-9-11 19:17 编辑
0 ~" f) O& j! l; f6 B( A2 U$ x

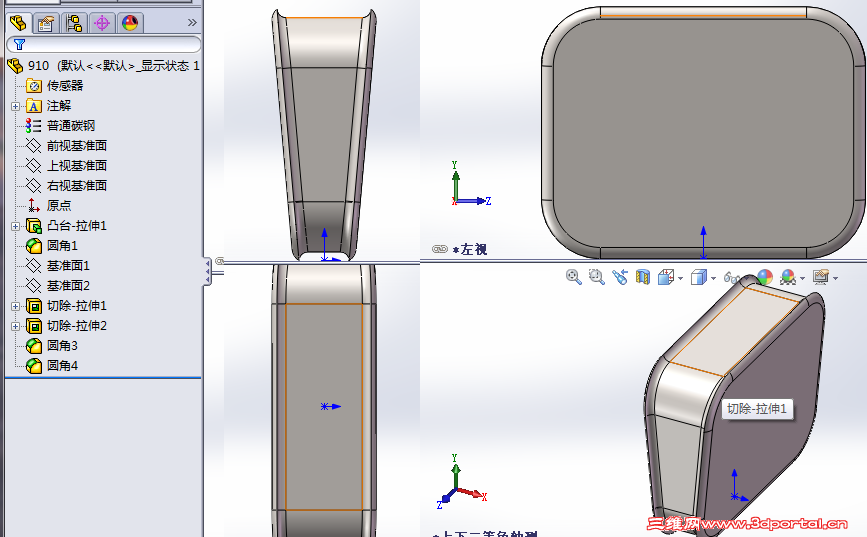

7 t1 O' T' ^3 ]# q/ I& D+ p可以这样子

910.rar

213.86 KB, 下载次数: 10

评分

参与人数 1三维币 +3 收起 理由
阿帕奇 + 3 奖

查看全部评分

回复 支持 反对

举报

32762625
发表于 2015-9-11 21:19:11 | 显示全部楼层 来自： 中国湖南株洲
  我也画一个玩 020.rar (280.24 KB, 下载次数: 5)

评分

参与人数 1三维币 +3 收起 理由
阿帕奇 + 3 奖

查看全部评分

回复 支持 反对

举报

danilso
发表于 2015-9-14 10:02:40 | 显示全部楼层 来自： 中国广东深圳
本帖最后由 danilso 于 2015-9-14 10:08 编辑 , D; X. p6 N0 t& V

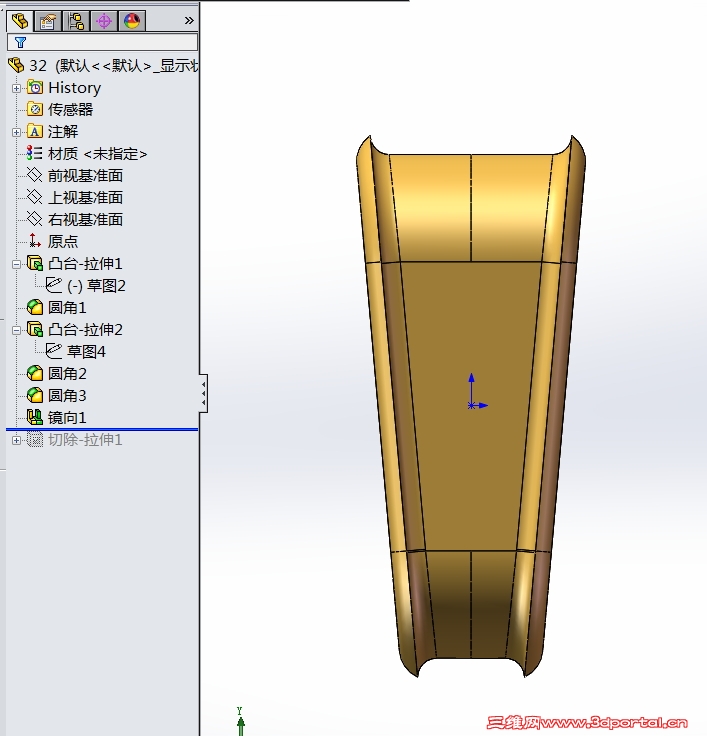

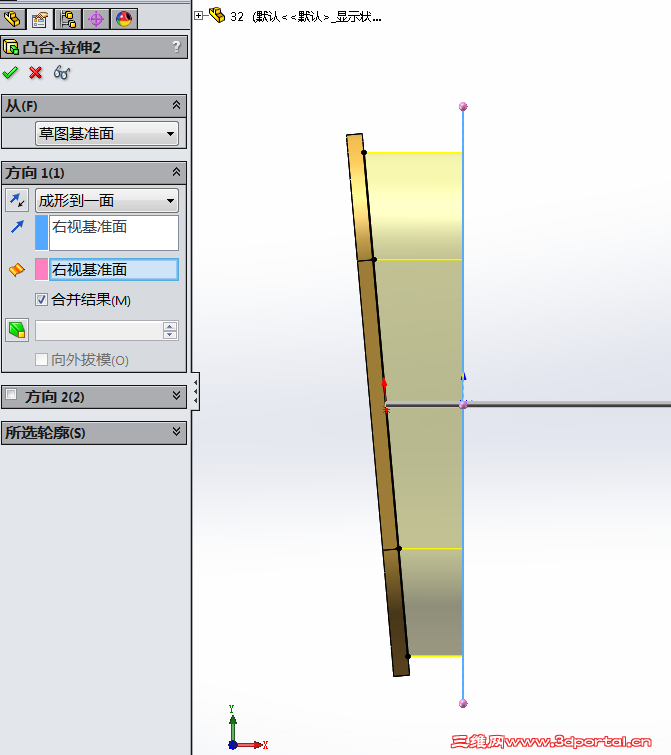

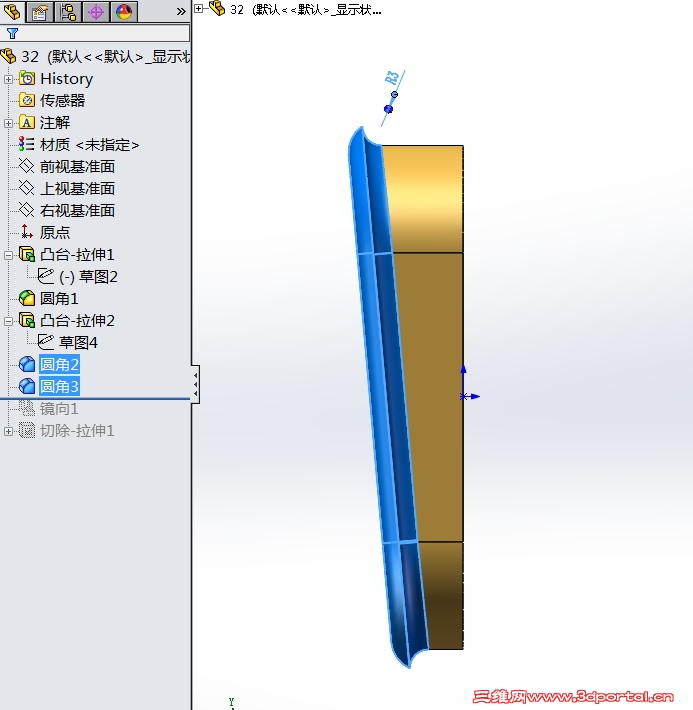

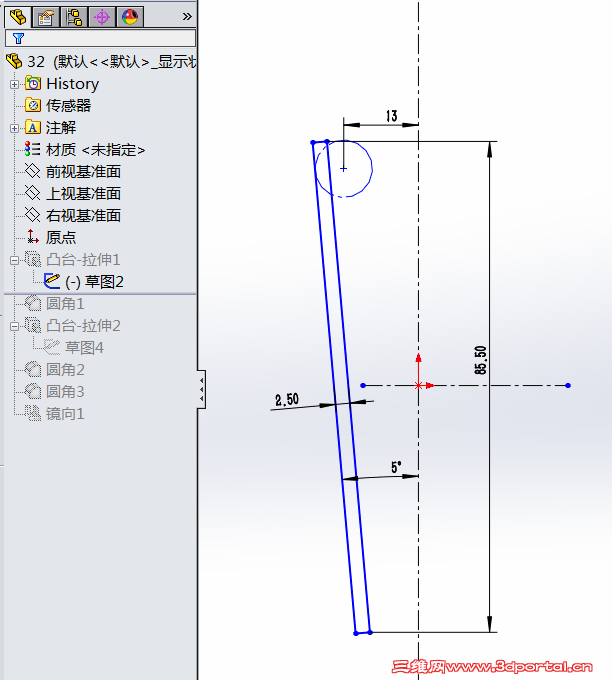

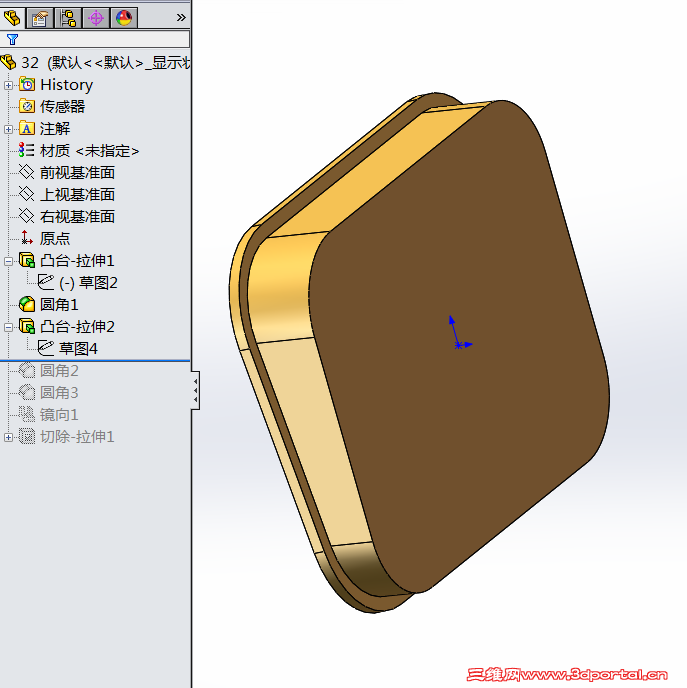

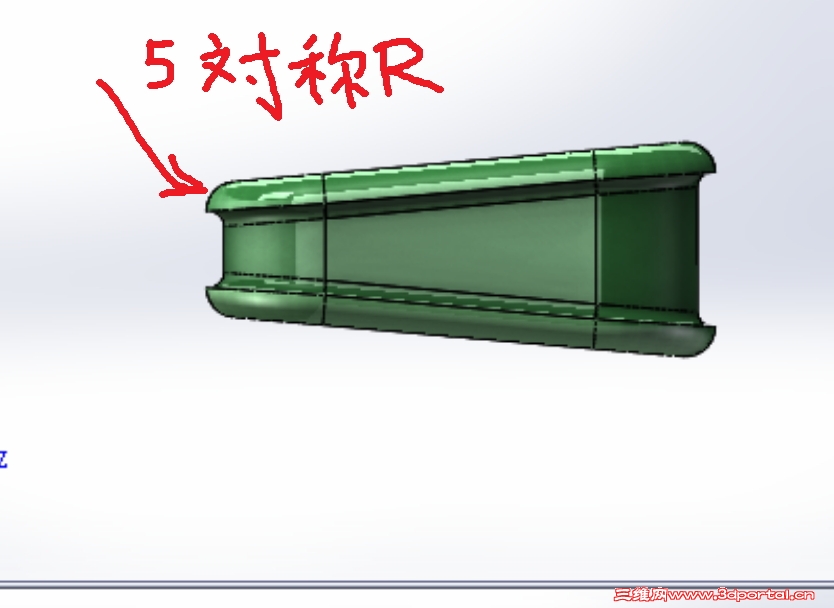

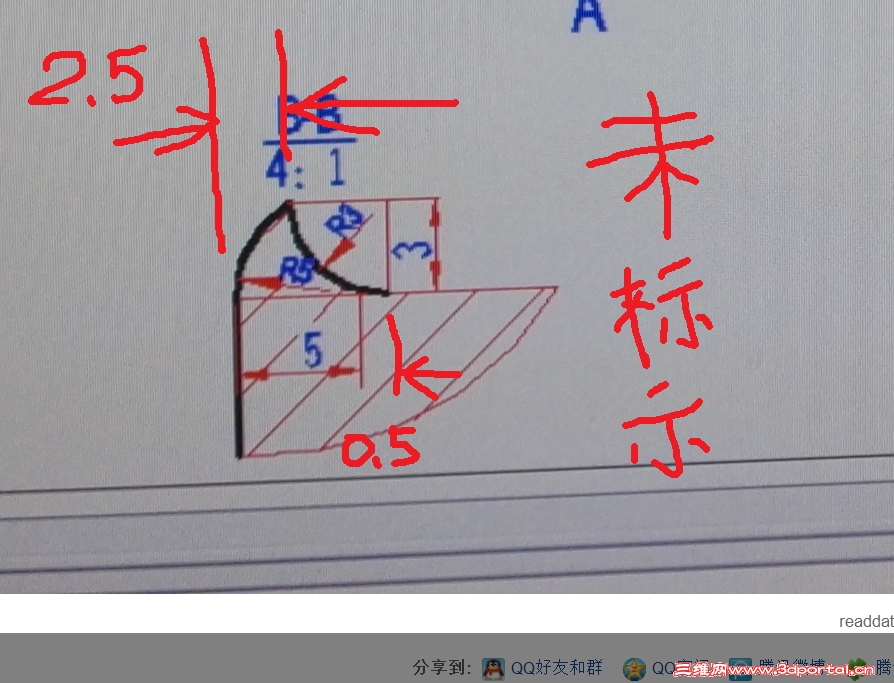

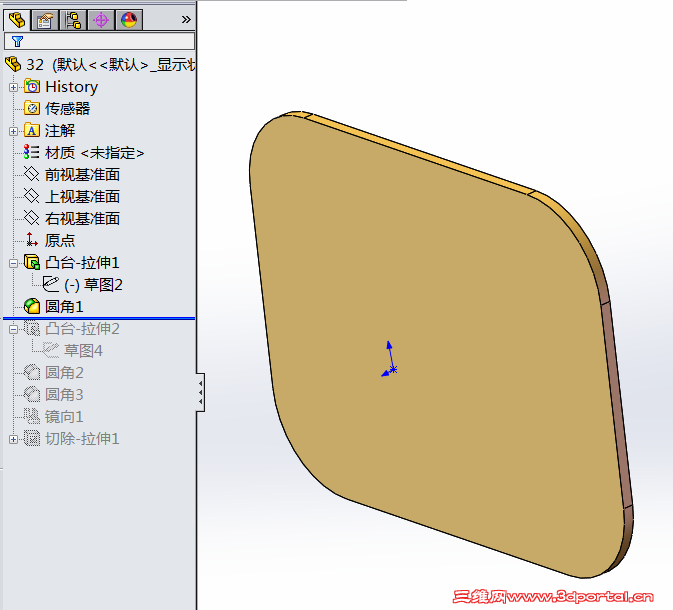

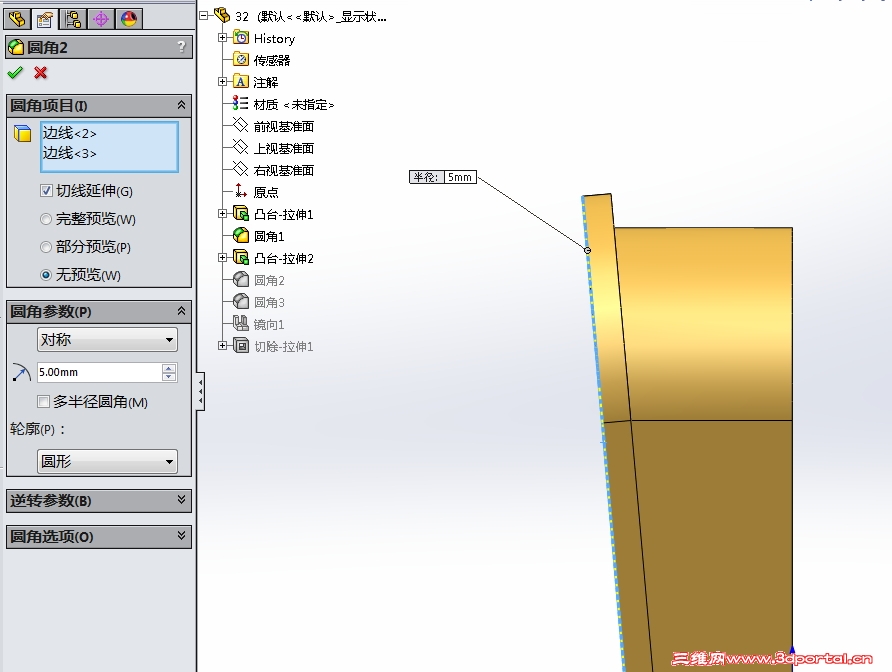

' T6 {/ A' u: b# p8 D此工程图有标示不明处,如图！绘图者切记易让读图者有不同的解释空间！2 t, q9 F- o6 U
) E. M$ |. I2 Z

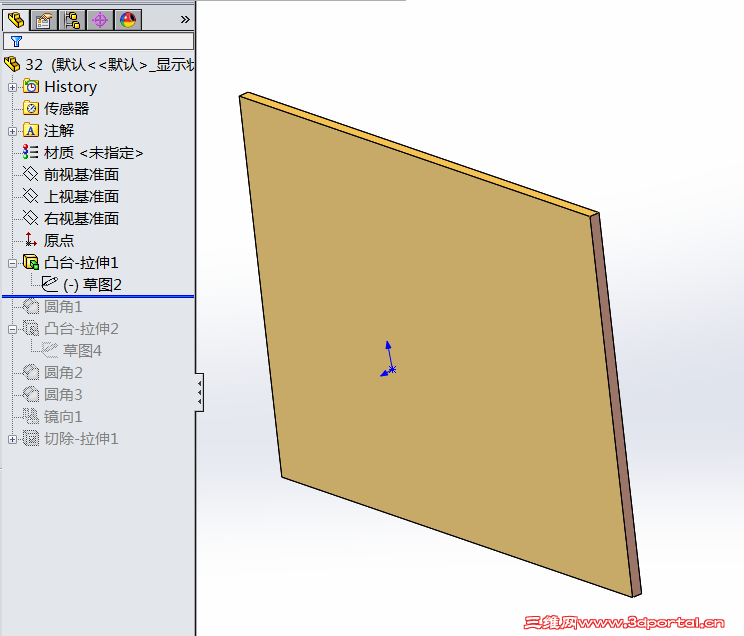

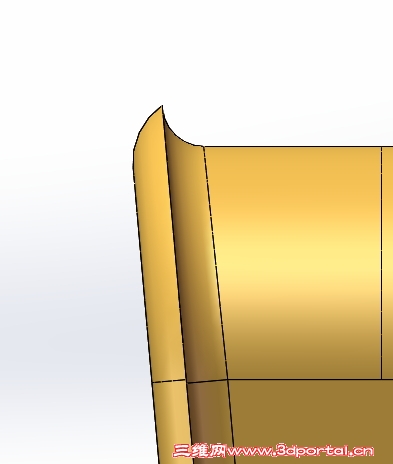

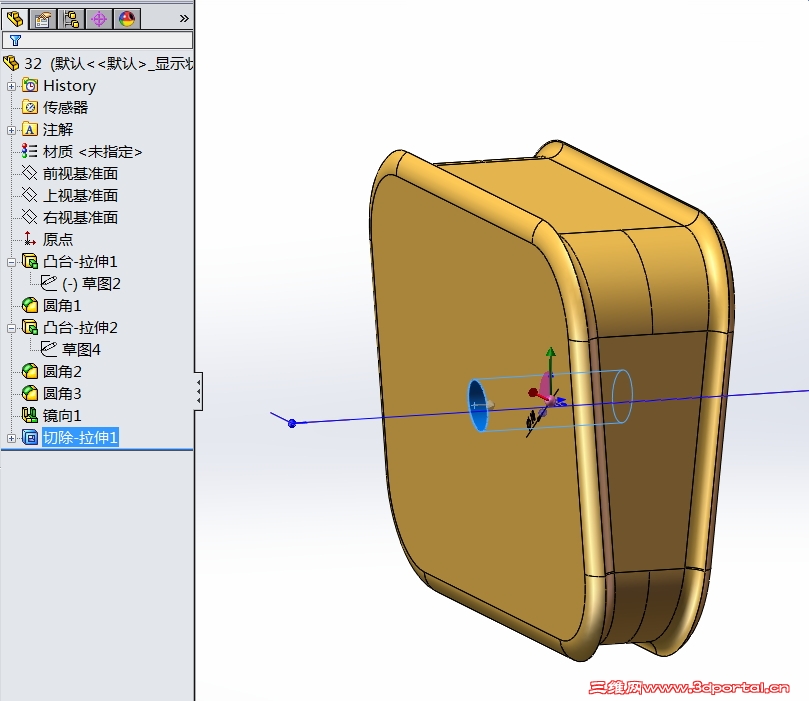

40.jpg 38.jpg
7 l7 J# m& Z( u. V7 d6 a6 W% E$ ] 42.jpg & v% }6 H9 S( \

- m7 j& I8 ]2 l# ]) [5 `2 g# z& f# k- U7 ?4 S, G) F/ Z
31.png : H& B: U( h8 l8 o( d

% s. p4 j5 l- u  v. G 32.png
/ H  W" O7 T0 m- j6 Z! c6 M( a
/ q7 W8 Q/ V% V/ P9 U 33.png
/ f0 G, y* |+ T. d. B6 V
# h+ u/ D1 z$ J4 R: P# O* _ 34.png
; V, ]" ~; s6 V3 H  \* R6 n  m+ i) ]- F0 }
8 f6 d( W( ~4 H 41.jpg 5 K" L; a8 y" F
" H% v/ |# R# c2 x3 A9 T. }
0 \! }* t6 O' \' a' y* k6 k
( A9 O- F- k) z/ k8 R/ J3 W 37.jpg , |  q3 p7 L2 x6 u; ^, d1 O& p0 T

$ s2 z  _( L( _8 C2 M. u8 M4 Q 39.jpg
0 i0 w5 L0 X; _; S( r2 }' w1 s  h" w
( w3 Q8 S) Z3 D
/ }. V4 f2 T" d6 |  r
回复 支持 1 反对 0

举报

happy75
发表于 2015-9-22 17:19:16 | 显示全部楼层 来自： 中国山东济南
图纸有未注明的尺寸
回复 支持 反对

举报
