! L; _9 s! A% o( ]4 d; w; y快速定制SOLIDWORKS Electrical清单模板 作者：智诚科技(ICT) -Terry Shao & ^; P# _+ m9 ~0 |# Q3 [
* `3 v0 {& ^: H( P
摘要：很多电气工程师还在手动统计电气清单，模板也不够统一，造成设计和沟通效率低。在SOLIDWORKS Electrical平台上面就可以根据自己需要定制清单模板，并且自动统计清单；规范统一，效率高。9 [: z( D0 } }4 U7 F% p- R) n" {
关键字：定制，SOLIDWORKS，Electrical，清单，模板，电气，原理图
, K; w* a9 K- }1 m7 w8 z- N! C4 Q- X6 _2 H" x
5 m. I# ]7 J) d+ D一、 Electrical导出清单流程：5 u( t% u; P6 F1 U

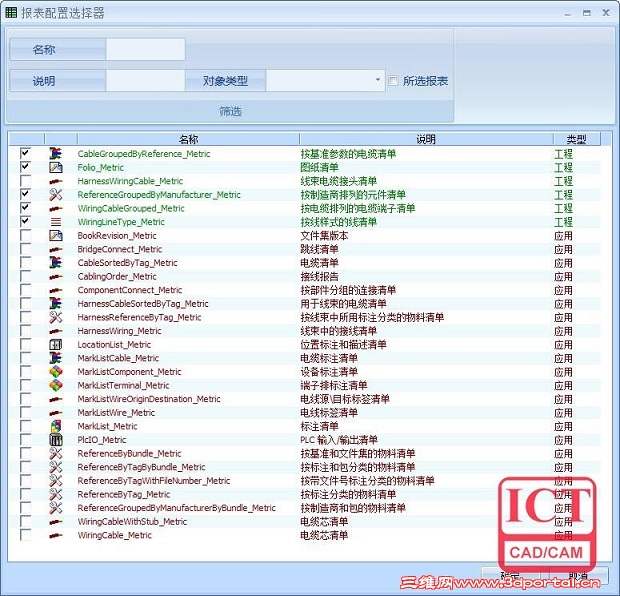

当用SOLIDWORKS Electrical完成原理图设计之后，就可以批量自动生成清单。目前2015版本自带的模板有将近40种。如下图一所示。
6 m) Q8 y: z( `8 X M: \
. W- ?% t8 w" [8 r
图一
. ^* `1 |. L4 W) ~: X% w1 Z' d0 W' i! Y0 `+ g. t2 e
* v. j2 t' ^) N* j! N2 K. R1、 导出清单的流程：

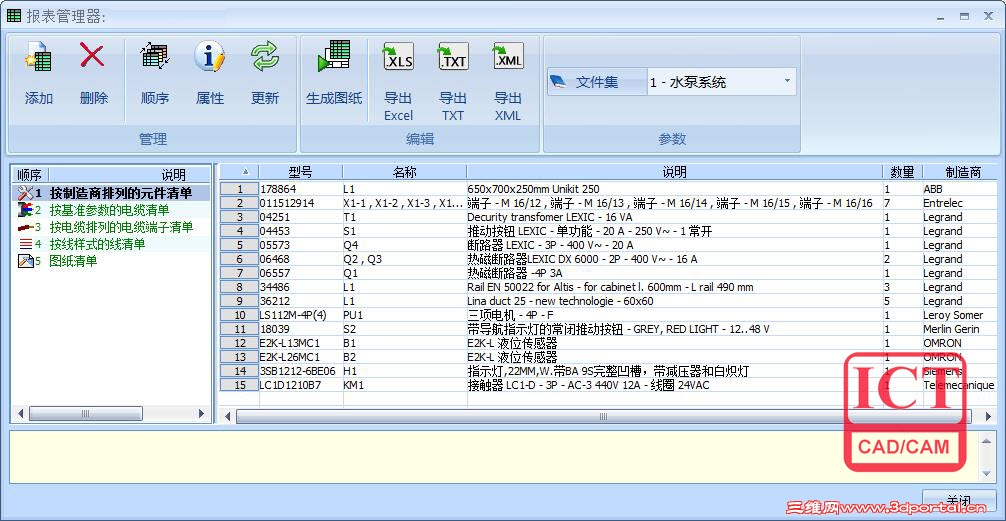

- e( |. ], @0 i& o( o% u6 h设计好原理图，然后在【工程】/【报表】/【报表管理器】对话框中添加报表模板，然后选择【生成图纸】（如图二所示）；选择需要需要出清单的模板，【确定】就能自动生成。
6 X- h; B8 P3 Y$ i3 Q2 C% d* M( V% p6 _& e, d8 N4 C- ~' y
+ T! r. T# N5 a( D T( ?二、设置清单模板（以元器件模板为例）：
5 g; Y, y: X- L1 g. n1、 在【清单管理器】中预览报表的内容和列属性，检查显示信息是否有误或不全。
) N) r# {$ t% b5 i! S
" S' ^/ x1 A5 ^! W
图二
4 S! g" x* x$ G* H$ W6 g
- v+ u" f% ~" p6 S. b+ H' r, J. D

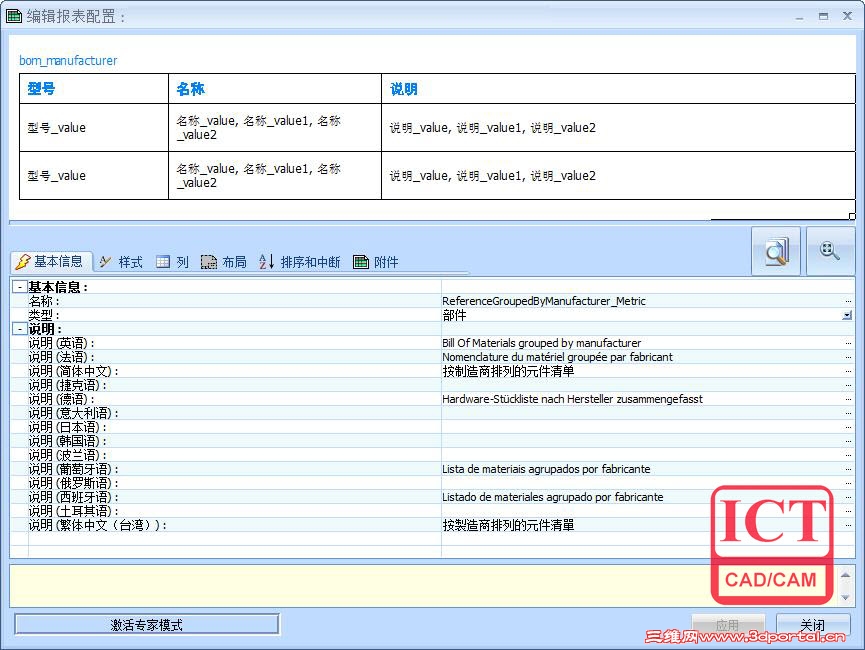

( K4 b9 N6 @% r* k; s7 m! x' P/ y2、 点选【属性】，编辑该模板；【基本信息】描述表单的大概内容，还可以用多国语言说明。% @" h# R: c+ ~5 {: B9 F0 k0 q
& y( b9 i& O: B% ~图三2 y# O# J# N5 y9 s' N1 o: |; |$ G
1 h- y2 N/ u* i$ W6 M" b9 g; S1 a

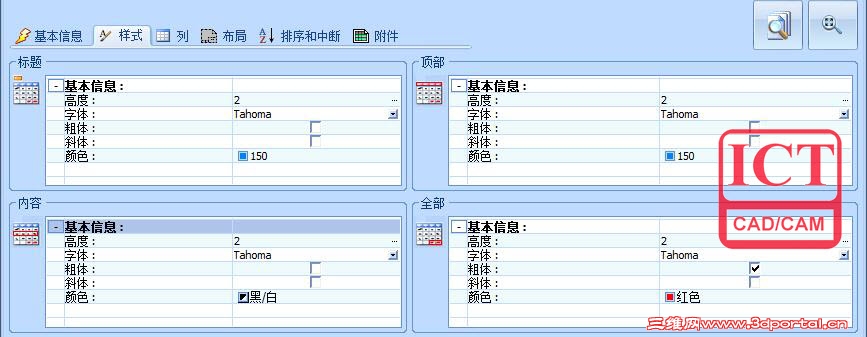

* q! }' l1 Q- x+ g+ u7 [& o) }7 {3、 【样式】可以设置表单中各块位置的文字样式，如标题、顶部、内容等位置的文字。2 e( N: C/ ?; q
" Z, H# g0 m9 t) c
8 b9 U9 J, h6 i; b8 \: J5 a- t7 ]0 x图四% d( @( v% s- [6 Z, P0 X
8 K: p% d& _& ^, A! H$ `% X
0 P% }6 c4 u2 t2 _4 v

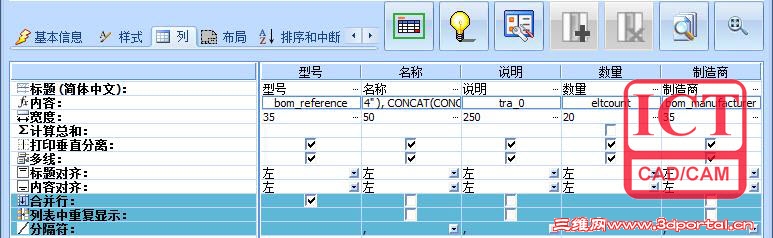

4、 【列】属性中，我们可以编辑标题、内容、表格尺寸和文字对齐等。& a: q9 t1 s. b/ E2 x. i
- D6 p( [5 d5 e8 ^" J0 t
图五$ N3 d2 r ~# L3 g: G
: ]) U1 w6 B z6 z) c
1 s; l8 ~7 [5 [2 K 下面来介绍图示几个功能的使用：
( ~* ~, ]- q- E+ [; O) @6 ?5 z+ `6 I5 W! X/ W% Y4 {+ A4 N
! a5 _/ ~! }& D: d
1)
可以预览表单在图纸的显示情况，如果表格超出图纸，可以通过【宽度】等设置来调整。: W$ F! J+ H; i" A4 d& B
- a2 s1 _: N/ x; J! G. _$ t. ?
+ `+ R; ~& F0 {1 t5 T
2)

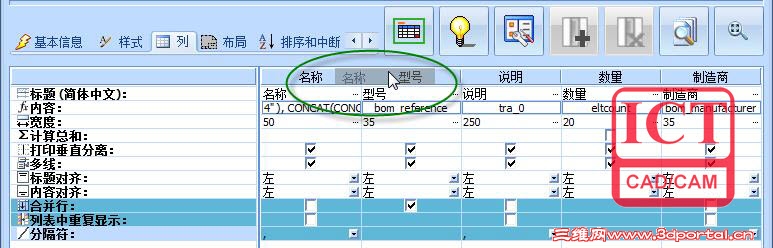

是一个提示图标，可以直接拖动属性列来调整位置，如图六所示。
$ _* x: \1 x* d# E+ ` o
W. r$ ^( L4 e$ h2 r! V+ Q* X" \5 B" U! @+ i
图六. W: v3 ~/ j. O0 ~5 C1 q
% w& j' m/ r! z6 e. Q& R
( p6 I0 P, t' u( O# O/ l
3）

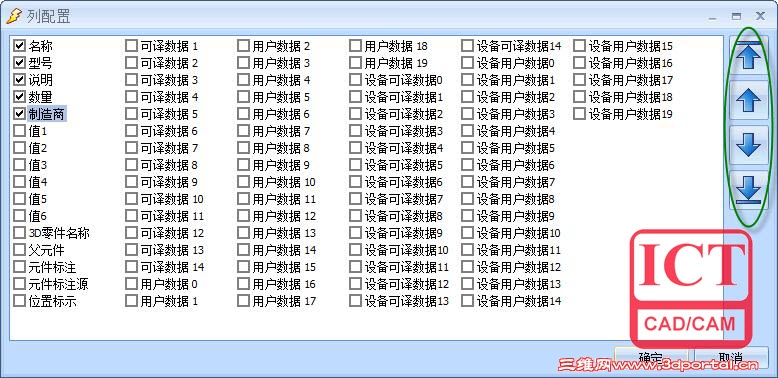

【列配置】可以直观选择添加或去除列；当选中一个属性时，还能调整该列属性的排序，如图七所示。
& w% \9 e2 D. A/ X4 A
% a/ _; k" }# M S |' u
图七
+ e M- K& _0 f+ Q4）

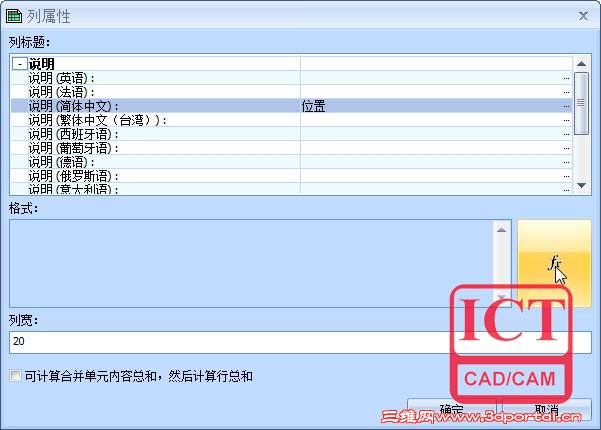

添加更多的属性，该命令在【专家模式激活】的情况下使用；在这里可以自定义一些变量添加到列配置当中。比如设置（简体中文）说明为【位置】。如图八、图九所示。
4 [& g/ o- W% J+ _
4 V2 C0 r. U9 I0 K0 e4 V/ w1 z2 [图八 N! n) }$ n" @, u+ t; ^
. \/ N! U/ O1 n7 o( U+ y

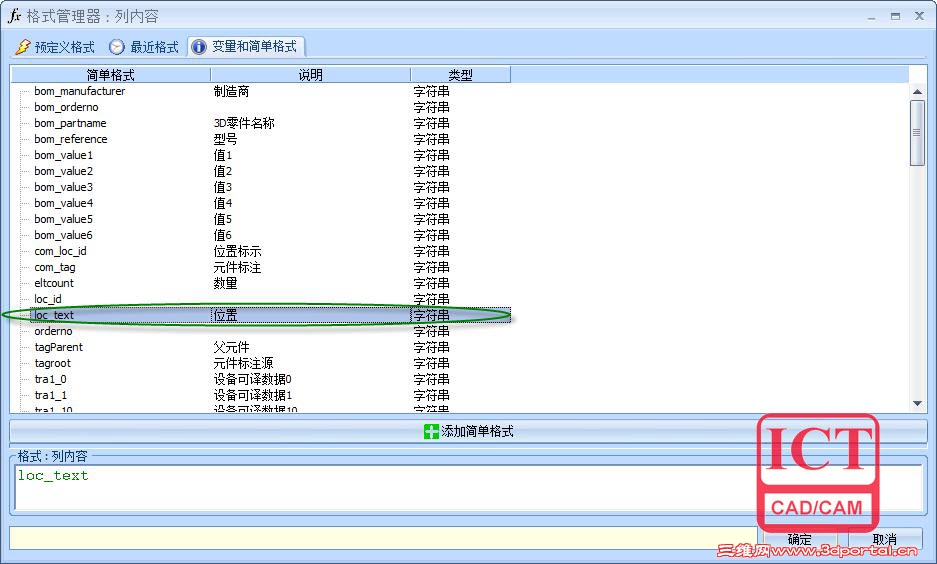

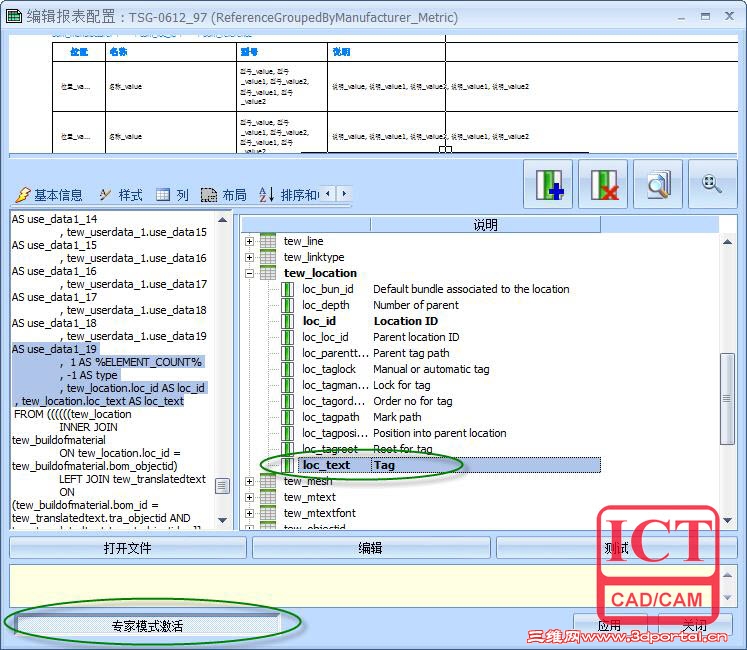

% C* w; I g& {8 k5）选择一个变量，并且添加简单格式，然后【确定】。(注意:要是显示变量不够用,可以【专家模式激活】的状态下，通过SQL查询语言添加。)
$ Z8 m- |& Z+ x2 m9 E" U, H
: L$ n5 n9 K% R h- h5 Y! u
图九9 ?, Z# I/ k. t( T
8 K2 V' V+ C& V. x( l
图十) N3 }, ^. h Z! A3 m; w- ]& o8 e
4 t% s+ \) m$ D! C

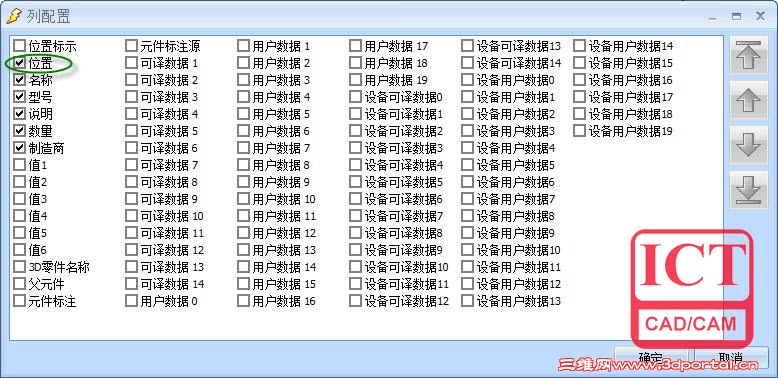

5 l* c8 R" u. |+ V( I9 S( {7 r6）接着会发现列配置中多了一个位置的属性，如图十一所示。
2 L! r4 T7 x3 u
4 j+ j" [+ Z/ g9 D& c" t, Z/ J1 P' A
图十一
: b( W g. d; w4 a! |" p7 G. X8 V# I( ^9 e* |2 u
9 S8 K( p( S, M7） 删除属性，可以在列配置中删掉不需要的属性。+ r R8 _; k$ m6 Y4 U: L) C
: x; _! N4 D- C3 ]' J

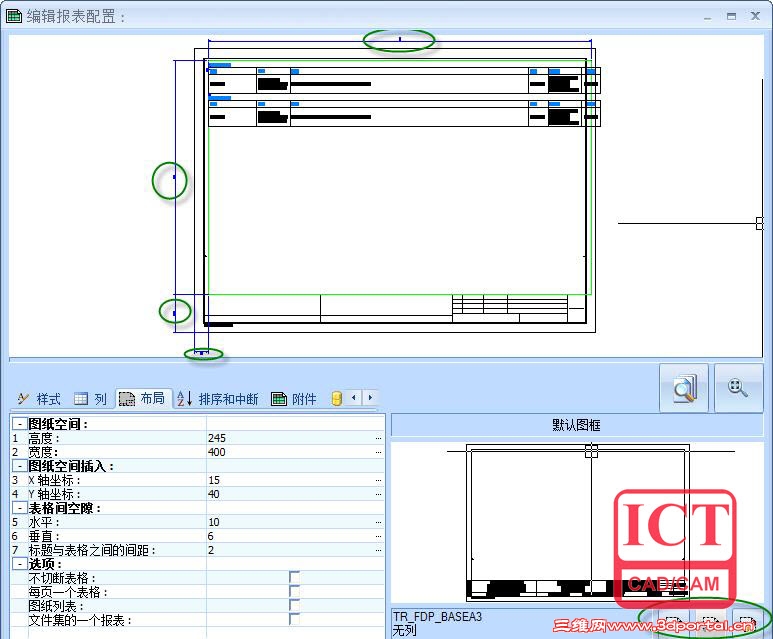

8 U; b# d! A/ H9 j% R9 B$ T5、 【布局】在Electrical中清单是自动生成的，所以在模板中要设置好表格的坐标位置。当表格内容多，默认会切断表格自动分页；而且可以选择和编辑报表的图框。5 S4 |/ b+ x5 n% E+ C- q) b
* T# W+ u+ C9 H9 U4 o: A
图十二
8 U2 J1 I% i& j
& r3 [% R* ]- Q/ f$ M# |

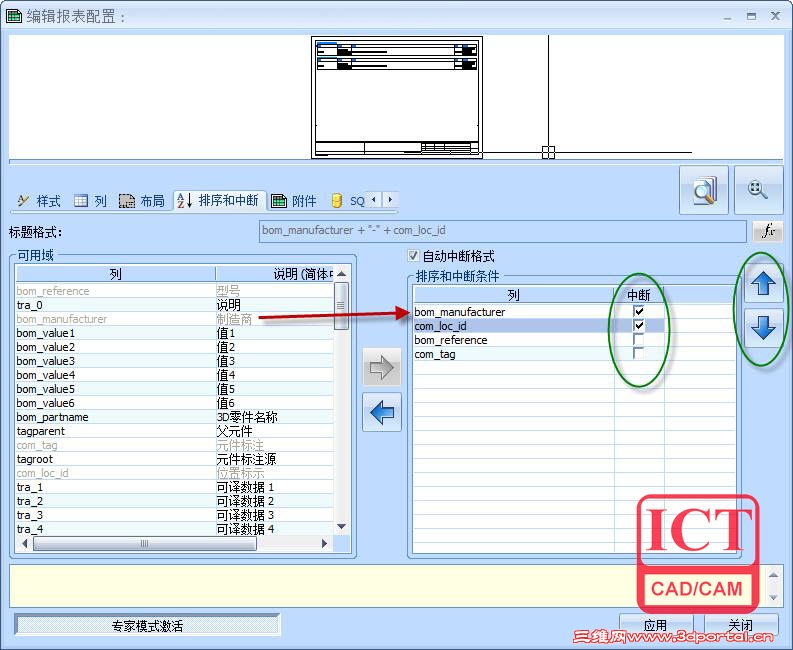

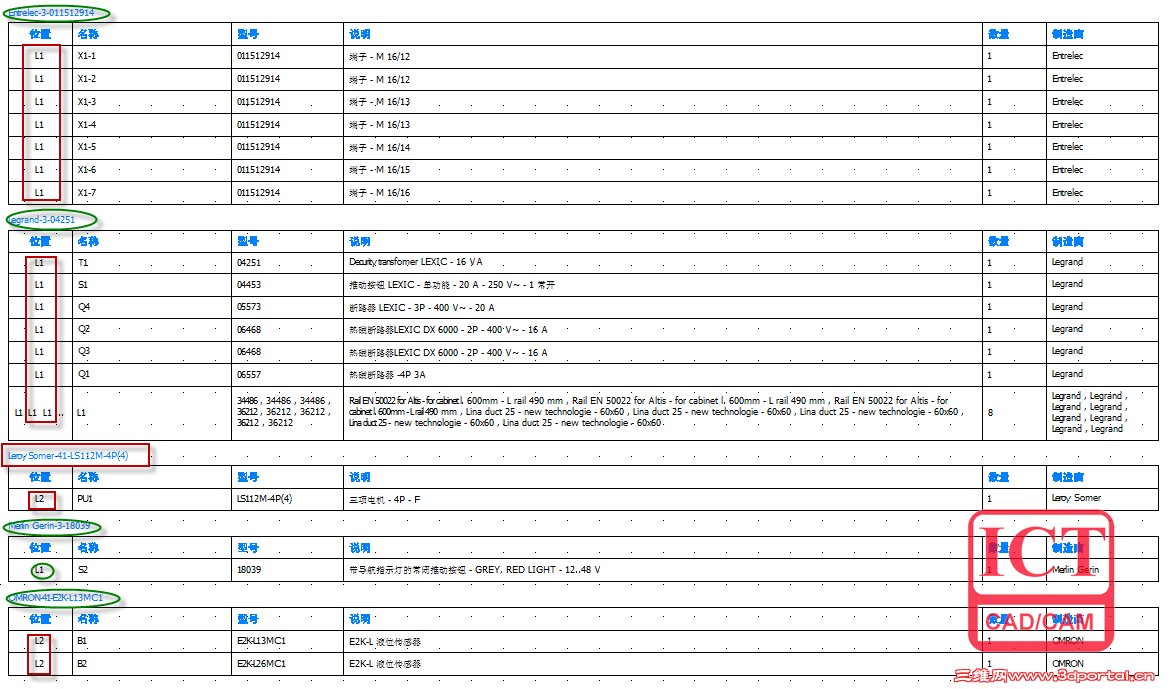

0 R" B% m0 W* @: c' E6、 【排序和中断】允许我们对属性排序和分类，只要我们指定需要中断的属性和调整属性前后顺序，表单就自动分层级并独立所选属性表单。如下图先以制造商分类，在以设备所在位置分类。
/ V" @7 h6 v+ Q( X, B+ {' K: \2 s' t
' a0 R0 h+ K( {8 x# T
图十三
* U4 F5 d$ Z' N1 x. S3 w4 E: ]; s7 e4 I5 E" d/ x( F. Z
, g: g7 V4 T; b' N+ Y% r- {7 J5 S' @7 W \
5 d( D# l6 u1 c4 ]图十四
, |$ S( p( X. a: J( L0 I! V x2 }
0 Q, g- C& a& {6 a. ~ d, v! w Y `- e" S, E
小结：
1 v( }9 _8 {4 t( ~( bSOLIDWORKS Electrical是既能进行2D原理图设计，也能进行3D布线的一个机电一体化设计平台；2D部分是专业电气模块，我们可以自定义各种模板，本文的清单模板就是其中一种。
1 L s) X( X' @' A欢迎大家来讨论和分享！ g6 A! X& w$ W$ I) H- y1 O4 Z( O D
