球面槽轮机构装配

暴打高数小怪兽 · 发表于 2015-6-23 18:26:16

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

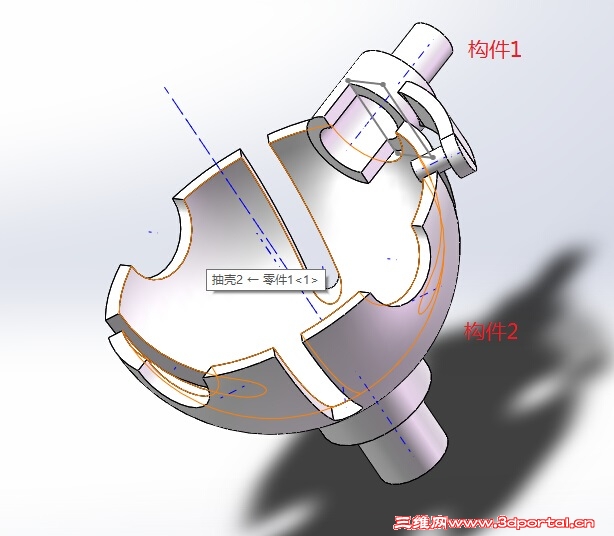

求助！！！怎么装配球面槽轮机构让主动构件1连续转动，半球形构件2间歇转动

http://www.3dportal.cn/discuz/source/plugin/sina_xweibo_x3/xwb/images/bgimg/icon_logo.png 该贴已经同步到暴打高数小怪兽的微博

暴打高数小怪兽 · 发表于 2015-6-23 18:31:40

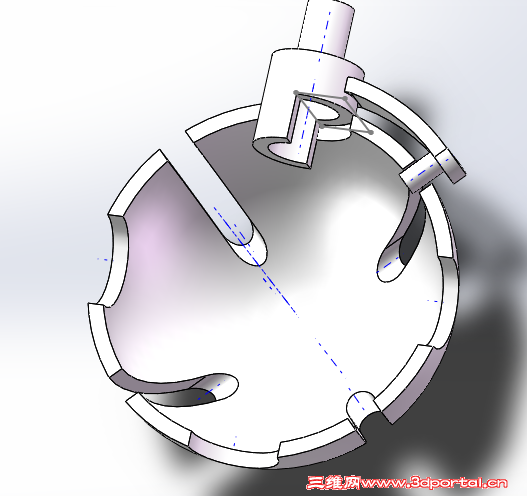

求助！！！怎么装配球面槽轮机构让主动构件1连续转动，半球形构件2间歇转动http://www.3dportal.cn/discuz/forum.php?mod=image&aid=2257276&size=300x300&key=825634a3602744a4&nocache=yes&type=fixnone http://www.3dportal.cn/discuz/forum.php?mod=image&aid=2257277&size=300x300&key=4b589007e4d0b602&nocache=yes&type=fixnone

ryouss · 发表于 2015-6-23 18:53:53

尋求幫助有零件也不上傳,有心的大大想幫忙,沒零件也懶的重畫圖.

暴打高数小怪兽 · 发表于 2015-6-23 19:32:59

ryouss 发表于 2015-6-23 18:53 static/image/common/back.gif: Z" P. I/ J0 m# W* J8 @# ^ w5 `
尋求幫助有零件也不上傳,有心的大大想幫忙,沒零件也懶的重畫圖.

新人第一次求助

ryouss · 发表于 2015-6-24 00:01:35

參考

Bowl rotor.rar (1.02 MB, 下载次数: 20)

ryouss · 发表于 2015-6-24 08:51:02

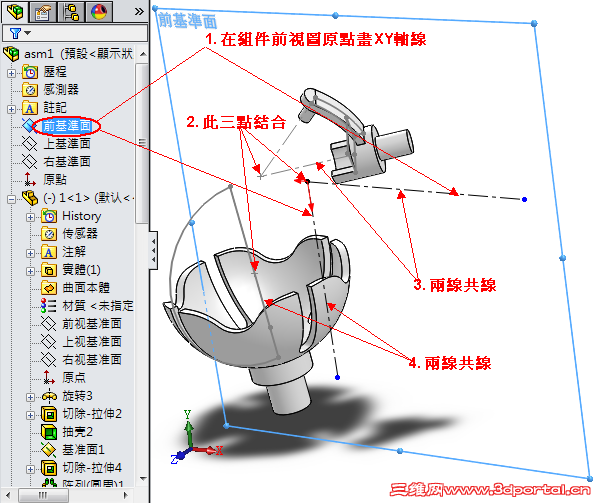

另參考如圖

暴打高数小怪兽 · 发表于 2015-6-24 09:31:01

ryouss 发表于 2015-6-24 00:01 static/image/common/back.gif: g0 i! d$ |1 s9 A
參考

求问具体步骤

暴打高数小怪兽 · 发表于 2015-6-24 09:31:40

ryouss 发表于 2015-6-24 08:51 static/image/common/back.gif* Q- h( |. }# H+ J+ ^$ Z
另參考如圖

尺寸是我自己定的，可能会有些不合理的地方

ryouss · 发表于 2015-6-24 10:30:26

暴打高数小怪兽发表于 2015-6-24 09:31 static/image/common/back.gif
. {) d* g$ U# P* l% d* D: C. ]求问具体步骤

如圖能理解嗎

暴打高数小怪兽 · 发表于 2015-6-24 12:07:17

ryouss 发表于 2015-6-24 10:30 static/image/common/back.gif
+ F S9 t6 M. W如圖能理解嗎

怎么让球面槽轮随着构件1的转动而间歇转动

ryouss · 发表于 2015-6-24 13:58:22

暴打高数小怪兽发表于 2015-6-24 12:07 static/image/common/back.gif
1 k, u: H* ^, k" A; N% A7 h怎么让球面槽轮随着构件1的转动而间歇转动

1. 參考5# 在 "動作分析" 中,做實體接觸及加上驅動馬達 48RPM.

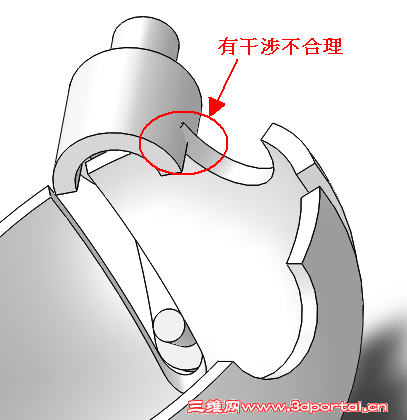

2. 干涉問題要修正零件做適當倒角.

暴打高数小怪兽 · 发表于 2015-6-24 15:20:23

ryouss 发表于 2015-6-24 13:58 static/image/common/back.gif
& i+ a& @7 `& R- Y, d/ S5 {3 S+ I' i1. 參考5# 在 "動作分析" 中,做實體接觸及加上驅動馬達 48RPM.
/ _5 ^3 s, t$ Y5 {% G/ D( C; {2. 干涉問題要修正零件做適當倒角.

可以发一个低点儿版本的吗？前面发的那个打不开，谢谢了!

暴打高数小怪兽 · 发表于 2015-6-24 15:20:54

暴打高数小怪兽发表于 2015-6-24 15:20 static/image/common/back.gif
" N) B! N3 H* }! a, V) j# z& v可以发一个低点儿版本的吗？前面发的那个打不开，谢谢了!

14版本就行

方外有圆 · 发表于 2015-6-24 19:42:18

梁大已经尽力了。

ryouss · 发表于 2015-6-24 21:07:58

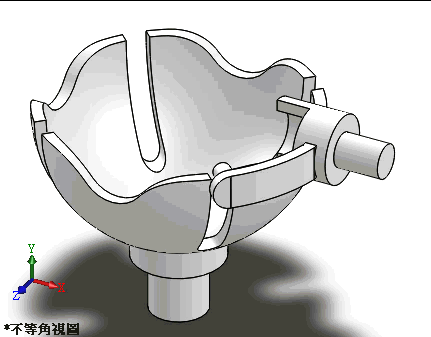

沒2014版,最終還是2012版重新作圖
另LZ基本制圖是要好好學習.

Bowl rotor_1.rar (675.82 KB, 下载次数: 13)

暴打高数小怪兽 · 发表于 2015-6-24 22:02:11

ryouss 发表于 2015-6-24 21:07 static/image/common/back.gif7 V1 [& z4 d0 k# i' g
沒2014版,最終還是2012版重新作圖) k0 U$ E" w0 F! J7 V8 ~
另LZ基本制圖是要好好學習.

非常感谢，谢谢对新手的耐心指导

暴打高数小怪兽 · 发表于 2015-6-24 22:05:59

方外有圆发表于 2015-6-24 19:42 static/image/common/back.gif& N1 k1 `6 S) ?0 m; U+ U4 p2 E
梁大已经尽力了。

新手请谅解
