[求助] ＳＷ装配本在工程图中显示不出零件编号？，

[复制链接]
lxm311
发表于 2015-3-21 11:57:07 | 显示全部楼层 |阅读模式 来自： 中国广东东莞

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要 登录 才可以下载或查看，没有帐号？注册

x
本帖最后由 lxm311 于 2015-3-21 11:58 编辑 ; ?4 _- M# O1 b5 ~$ M

6 f+ J7 B4 |& J% N* oＳＷ出工程图时，在工程图模板设定的后，把零件生成工程图，工程图会自动把零件名显示为在图号一栏，装配体在生成工程图时，显示不出来7 s+ _# b- I; Z$ b
但是我调了同事一个装配体，生成工程图时，同样一工程图模板却能显示出来，请高手支招
2 t3 g8 Y+ \( t! c% r" Y1 M! Z( ]5 w5 A  c# y; k

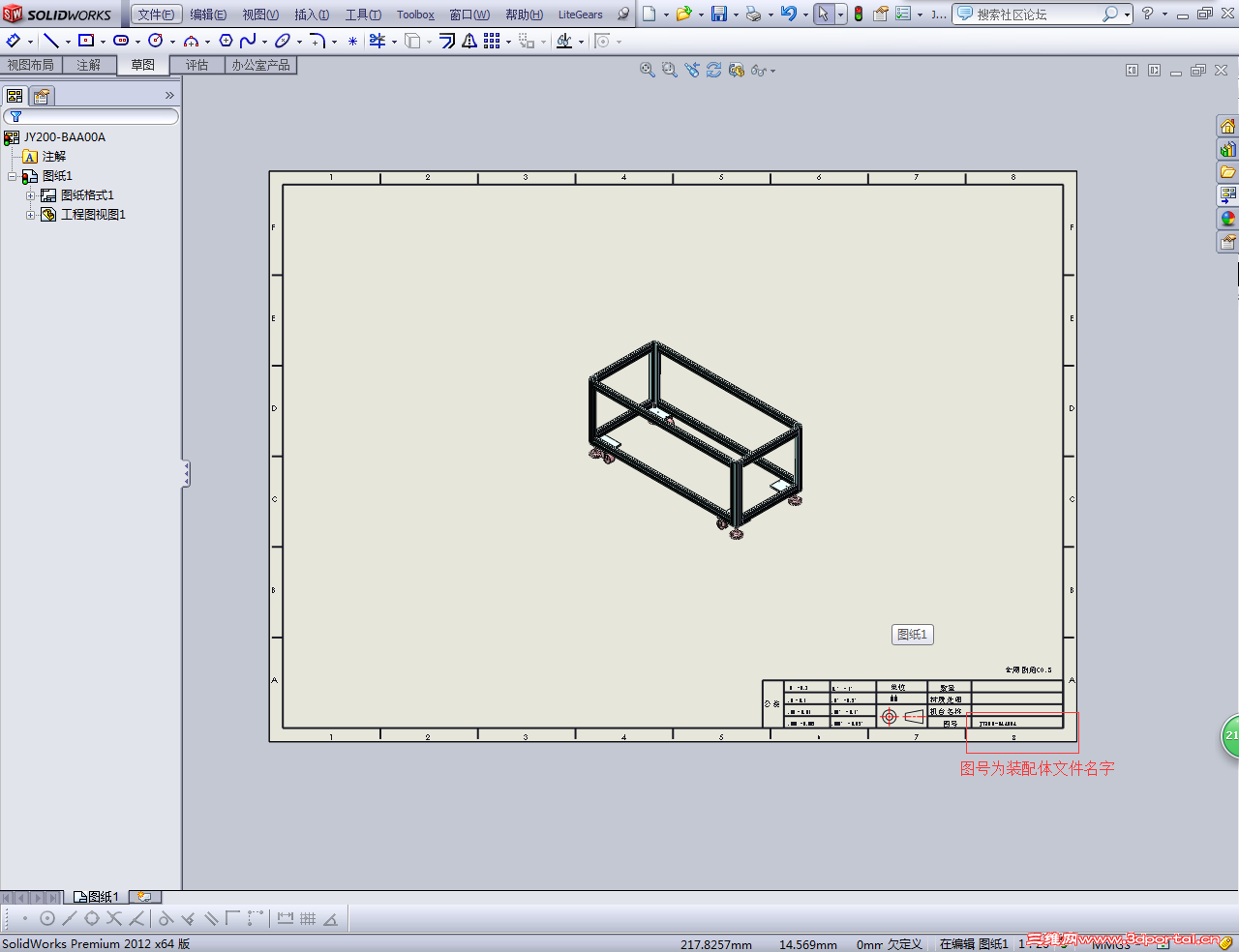

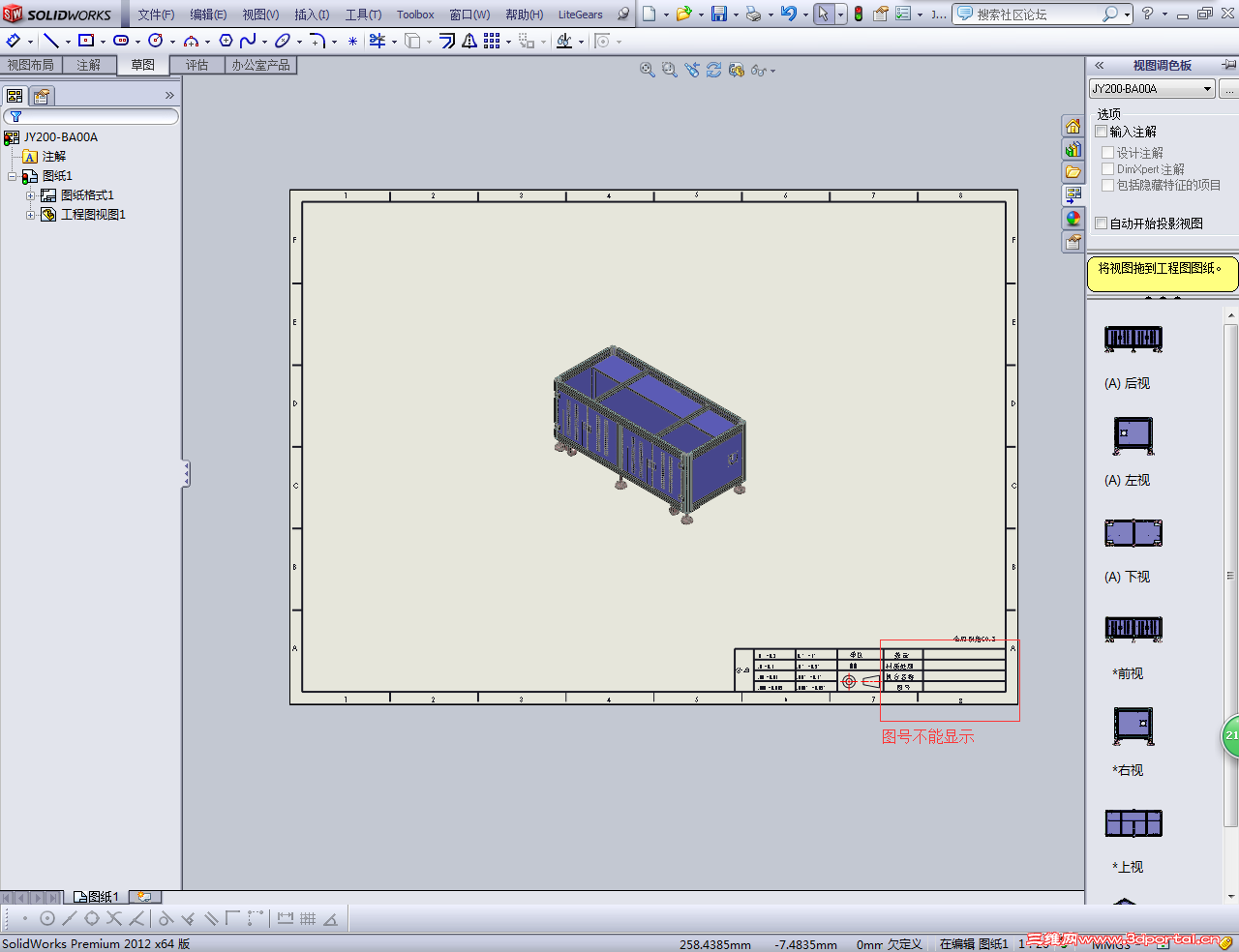

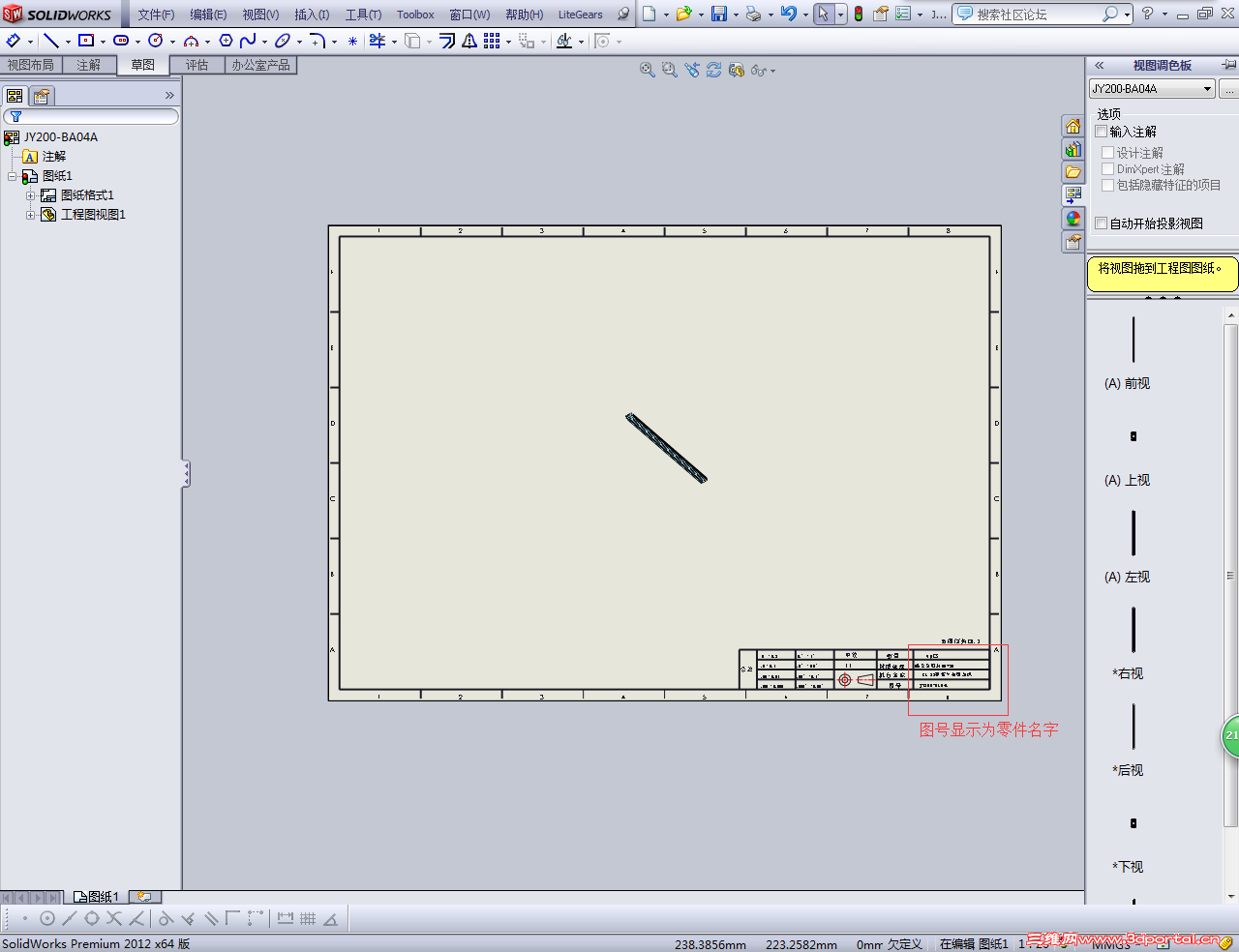

调用零件图号显示为零件名字.png 图号不显示.png 调用同事装配体图号显示为装配体文件名字.png
回复

举报

jinqin11
发表于 2015-3-21 13:40:47 | 显示全部楼层 来自： 中国安徽蚌埠

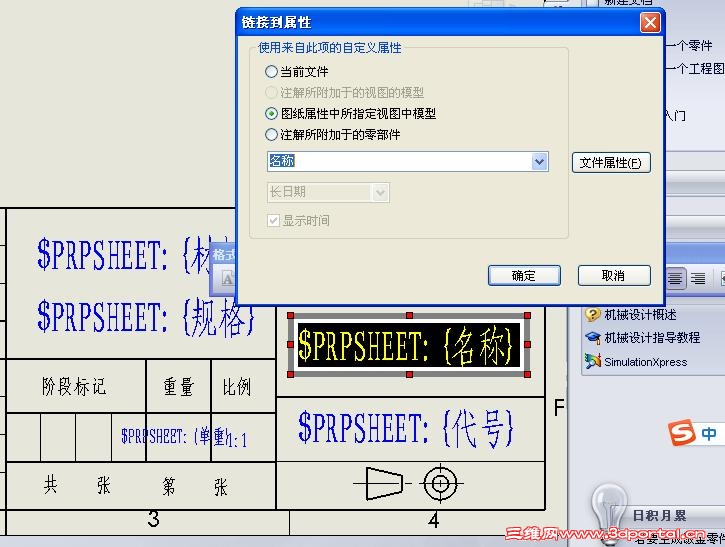

这样子的，修改好，保存为模板，下次打开就好了) J3 S9 o5 g* Z" ?) K+ s5 b
回复 支持 反对

举报

cloudpeng
发表于 2015-3-23 08:41:41 | 显示全部楼层 来自： 中国广东东莞
你同事在建模的时候，把零件定义了属性；而你没有对模型定义属性，工程图中当然不显示。& Q7 ]& K+ m% i4 W$ j
你同事没有告诉你？
回复 支持 反对

举报

阿帕奇
发表于 2015-3-23 09:44:05 | 显示全部楼层 来自： 中国辽宁盘锦
是的，你得互相比较才发现自己少了什么。前提是你得知道链接这回事
回复 支持 反对

举报

lxm311
 楼主| 发表于 2015-3-24 09:55:02 | 显示全部楼层 来自： 中国广东东莞
工程图模板有做链接7 ?  [' \1 S3 c( V7 }) [6 v
回复 支持 反对

举报

lxm311
 楼主| 发表于 2015-3-24 10:02:12 | 显示全部楼层 来自： 中国广东东莞
不是工程图模板的问题，因为在同一个模板下，一个装配体能显示出名，另一装配体显示不出名字。我想应该是装配体属性设置不同。但是看了两个文件的自定属性设置都是一样的

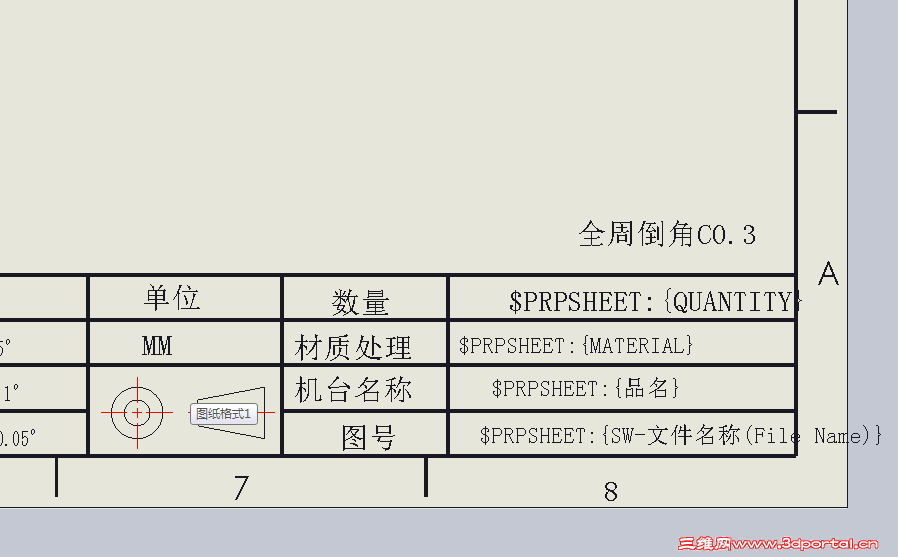

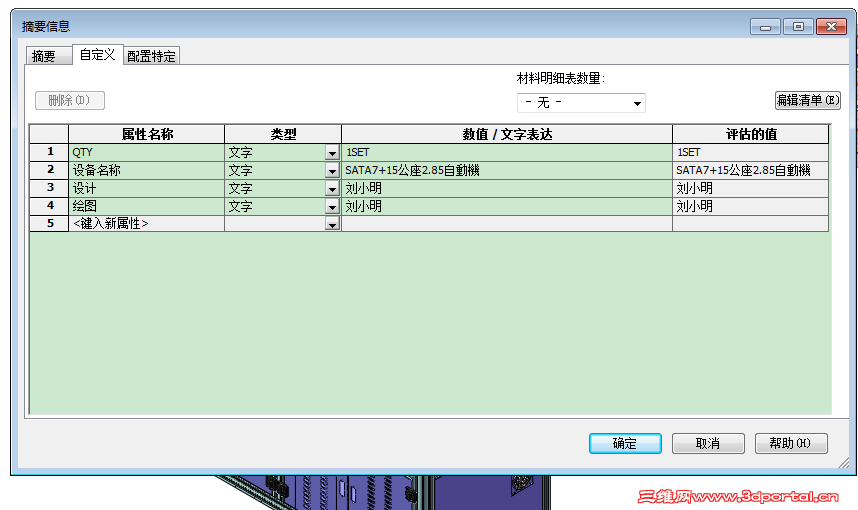

* j; N. l) E: |7 v7 m1 J如下图

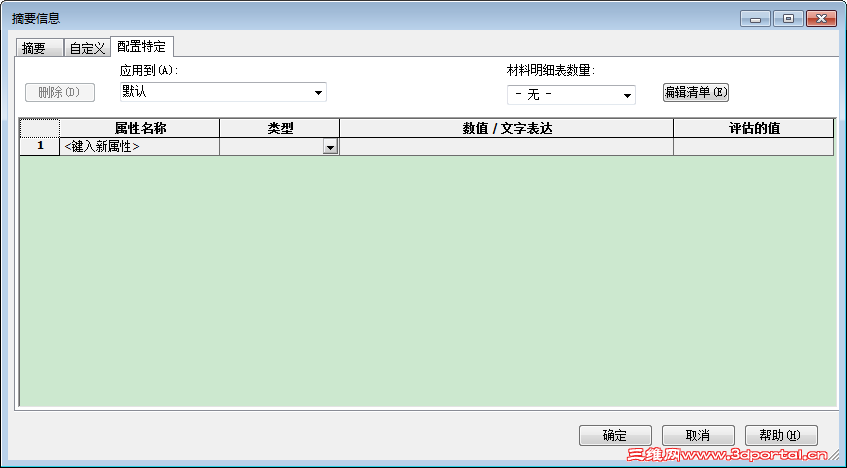

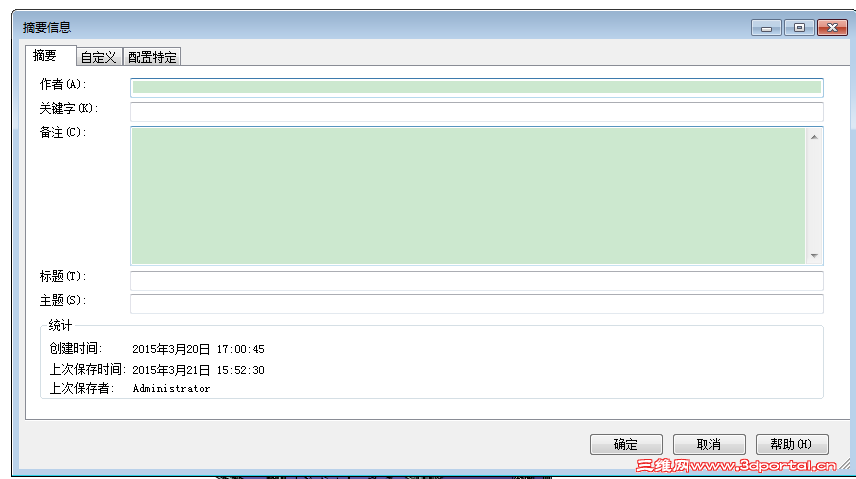

# w7 q- i: T, z5 b$ s9 y4 i( o QQ截图20150324095533.png QQ截图20150324095519.png QQ截图20150324095539.png
回复 支持 反对

举报

lxm311
 楼主| 发表于 2015-3-25 14:24:31 | 显示全部楼层 来自： 中国广东东莞
高手出来指点一下
回复 支持 反对

举报

jinqin11
发表于 2015-3-25 14:38:29 | 显示全部楼层 来自： 中国安徽蚌埠
本帖最后由 jinqin11 于 2015-3-25 14:39 编辑
' r4 s6 d  w( J% {9 J2 k+ w6 n# d( I
# O0 }8 I- u0 F3 [' \# F我用新手的模板有28项属性参数，
7 _. c+ F0 z; x( e( A' w你的高级模板参数里没有代号、名称等，工程图是调用零件图里的属性参数。没有的话就为空格
回复 支持 反对

举报

NC@jiang@nan
发表于 2015-3-25 20:56:08 | 显示全部楼层 来自： 中国广东深圳
自定义属性里写的是“设备名称”，图纸里链接的属性叫“品名”，你这要是能自动链接上就见了鬼了。建议楼主先了解下SW的自定义属性及属性链接吧。
回复 支持 反对

举报

阿帕奇
发表于 2015-3-26 08:41:15 | 显示全部楼层 来自： 中国辽宁盘锦
NC@jiang@nan 发表于 2015-3-25 20:56 static/image/common/back.gif9 q4 n# c6 j. C# t. e
自定义属性里写的是“设备名称”，图纸里链接的属性叫“品名”，你这要是能自动链接上就见了鬼了。建议楼主 ...

6 N! Q: y0 n: u: w' b" R, u( b8 I是啊，还是没理解我说的话啊
回复 支持 反对

举报

lxm311
 楼主| 发表于 2015-3-26 10:20:40 | 显示全部楼层 来自： 中国广东东莞

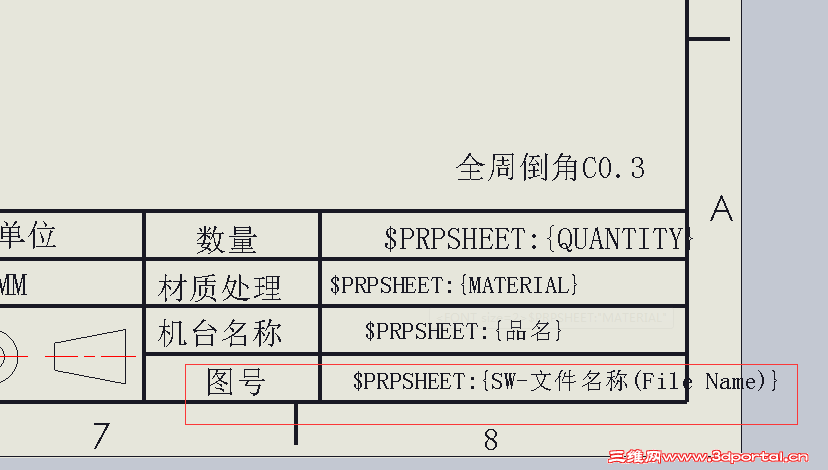

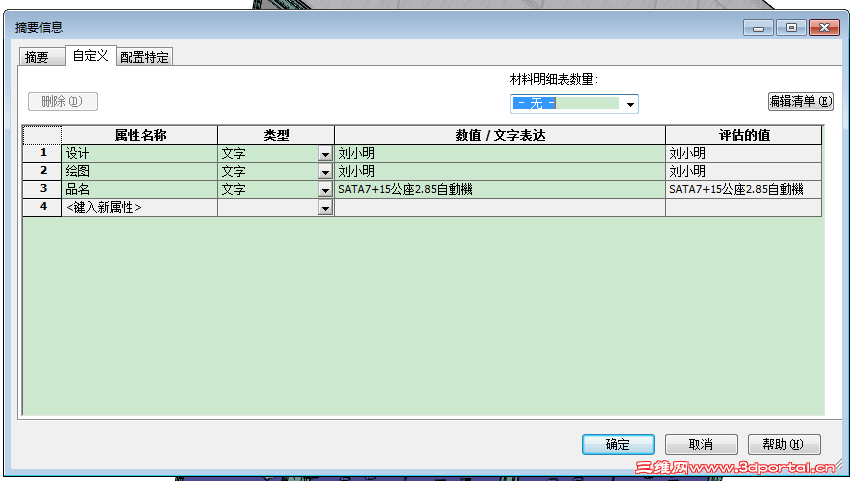

我理解你讲的意思，自定义属性里写品名，工程图纸里才能链接到，如下图：0 Z" j$ Y1 s& E/ o4 @& ], K& b
QQ截图20150326095914.png 8 ]: k  A+ q( @7 X- v0 t, G

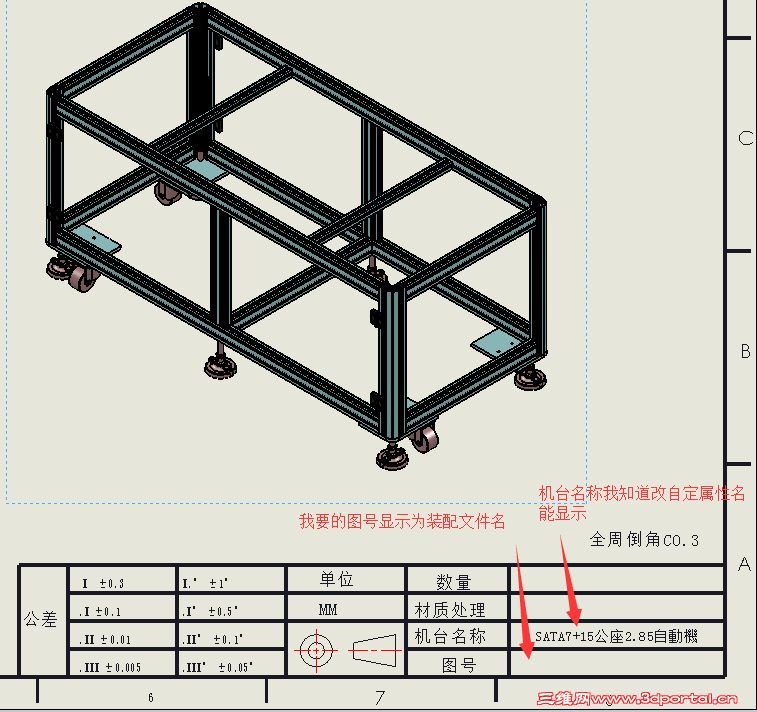

4 h# b; U+ A/ K9 B& C4 [我要的是图号显示为装配体文件名，我的显示不出来' e: I2 e, B* i, J% w1 H9 ]0 l
0 n5 N: P8 U/ k& `. U
# `' P  V  K( P9 f* P8 v1 q8 I6 t  S# c4 k' k0 f; k& f
回复 支持 反对

举报

NC@jiang@nan
发表于 2015-3-26 20:25:26 | 显示全部楼层 来自： 中国广东深圳
lxm311 发表于 2015-3-26 10:20 static/image/common/back.gif7 T; y/ H* c5 ]) d# Y
我理解你讲的意思，自定义属性里写品名，工程图纸里才能链接到，如下图：

. b7 \' N- g5 ?3 ^2 G; i! ~一说你就说理解了，理解了你就把这些链接关系理理清楚呀，看看工程图模板里链接的属性叫啥名字，就在零件属性里把对应的自定义属性改成啥名字不就好了吗？
回复 支持 反对

举报
