实际箱体的画法有啥区别

abc77626390 · 发表于 2015-3-5 16:02:28

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

本帖最后由 abc77626390 于 2015-3-7 14:03 编辑

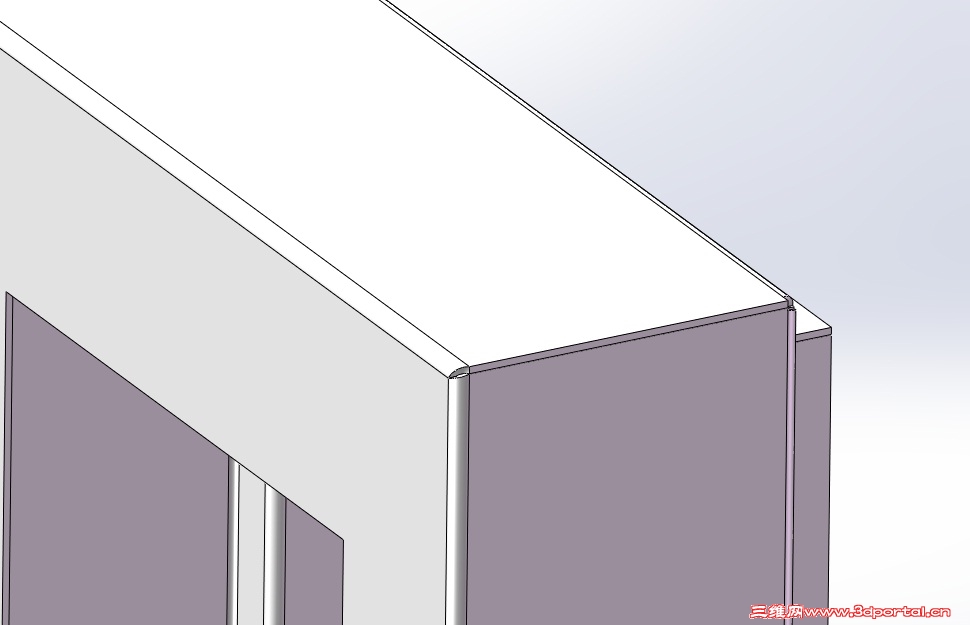

一般箱体用钣金画都是折弯，边角再封闭一下就ok了。就像下面这个，但是客户的箱体实际是整体的，就像另一个图。我弱弱的问一下，客户的实际箱体图，如果用solidworks画的话，是不是只能用拉伸、抽壳、圆弧边角的方法画吗？

abc77626390 · 发表于 2015-3-5 16:03:32

如图：另一个

abc77626390 · 发表于 2015-3-5 16:49:13

不管加工，只问实际图片中效果的画法。

我爱用acad · 发表于 2015-3-5 16:58:34

不管加工画出来的图有什么意义！

NC@jiang@nan · 发表于 2015-3-5 18:46:49

楼主，实际的箱体最后基本上都是把焊缝全焊上然后打磨抛光的，你现在是要做生产加工图还是要做效果图？做加工图，你就只能按实际加工的情况来做图呀。如果是要做效果图，那你就用拉伸切除圆角功能去做吧！

machine134 · 发表于 2015-3-5 18:59:32

本帖最后由 machine134 于 2015-3-5 19:04 编辑

寂静天花板发表于 2015-3-5 16:47 static/image/common/back.gif
% T) o+ _( Q/ d0 @. l9 u0 _你要是懂工艺，就绝不会认为客户那种箱体是整体加工出来的。

说的对，设计要结合加工制造而不是搞美术画画，

不是这样的啊 · 发表于 2015-3-5 19:12:14

我爱用acad 发表于 2015-3-5 16:58 static/image/common/back.gif
0 ?: v$ O M2 |* i$ U: g; C9 \不管加工画出来的图有什么意义！

有道理，说的太对了

思念ni · 发表于 2015-3-5 19:29:56

我画的箱体两个变向下折弯后，折弯如果在一个平面上都会出现相交错误，且会出现相交线，这是为甚呢

心无旁骛 · 发表于 2015-3-5 20:45:28

说得对，不锈钢箱体都是通过折弯再焊接加石蜡打磨抛光的，

liuzyao · 发表于 2015-3-7 10:40:28

#6楼说的有些道理,加工图只要符合可制作流程就好.

abc77626390 · 发表于 2015-3-7 12:46:31

NC@jiang@nan 发表于 2015-3-5 18:46 static/image/common/back.gif
* \4 ^. r* Z# L: a# V3 \楼主，实际的箱体最后基本上都是把焊缝全焊上然后打磨抛光的，你现在是要做生产加工图还是要做效果图？做加 ...

要效果图，晓得了。
没得办法，客户要效果图。3Q

江南烟雨梦 · 发表于 2015-3-7 12:56:00

钣金工艺要熟悉

abc77626390 · 发表于 2015-3-9 09:00:37

思念ni 发表于 2015-3-5 19:29 static/image/common/back.gif4 L+ \7 \) Z8 ]' b; Q$ ]
我画的箱体两个变向下折弯后，折弯如果在一个平面上都会出现相交错误，且会出现相交线，这是为甚呢

道友可上传图片看看
