sw带切口钣金插入折弯展开过程

周小博士

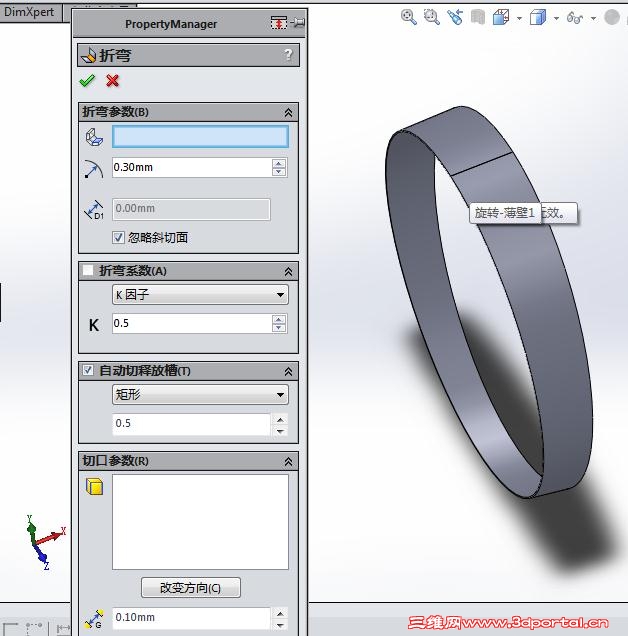

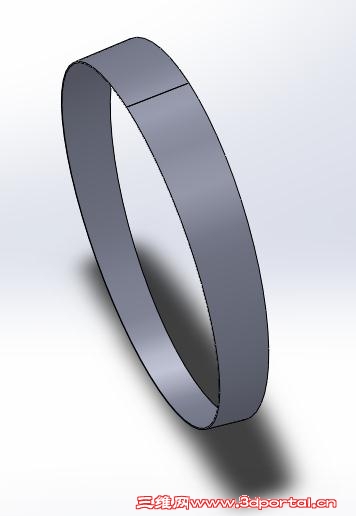

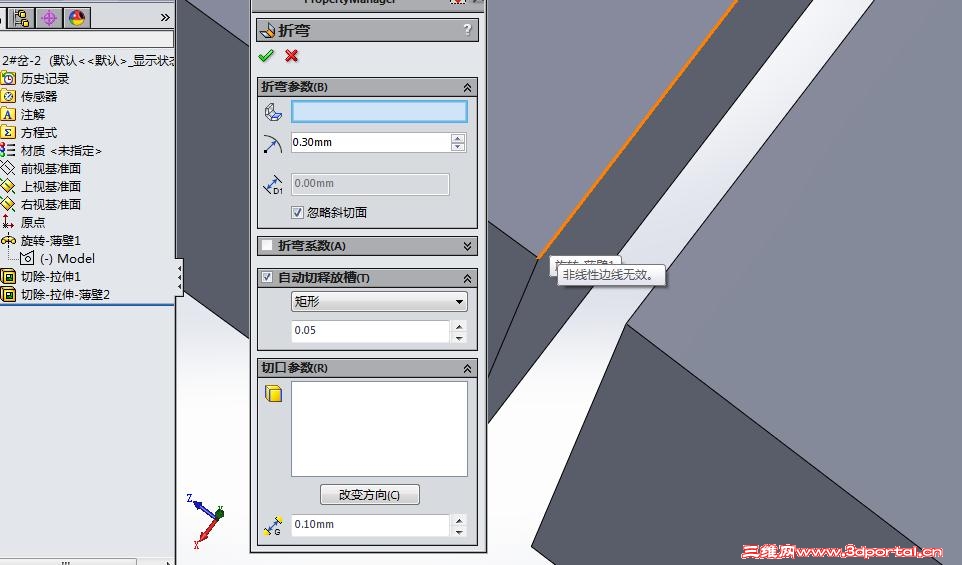

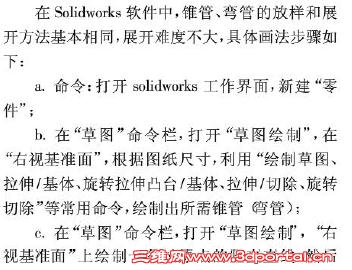

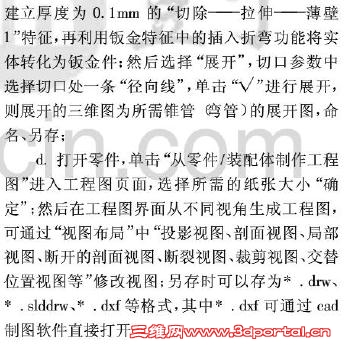

为了提供给厂里钣金加工平面图，按照图纸绘制三维模型并切割出了切口，插入折弯转成钣金展开是，切口边线无法选择，提示为非线性，但是在前期学习过程中都能成功并导出dwg展开图，不知道错在哪里了

willycheng

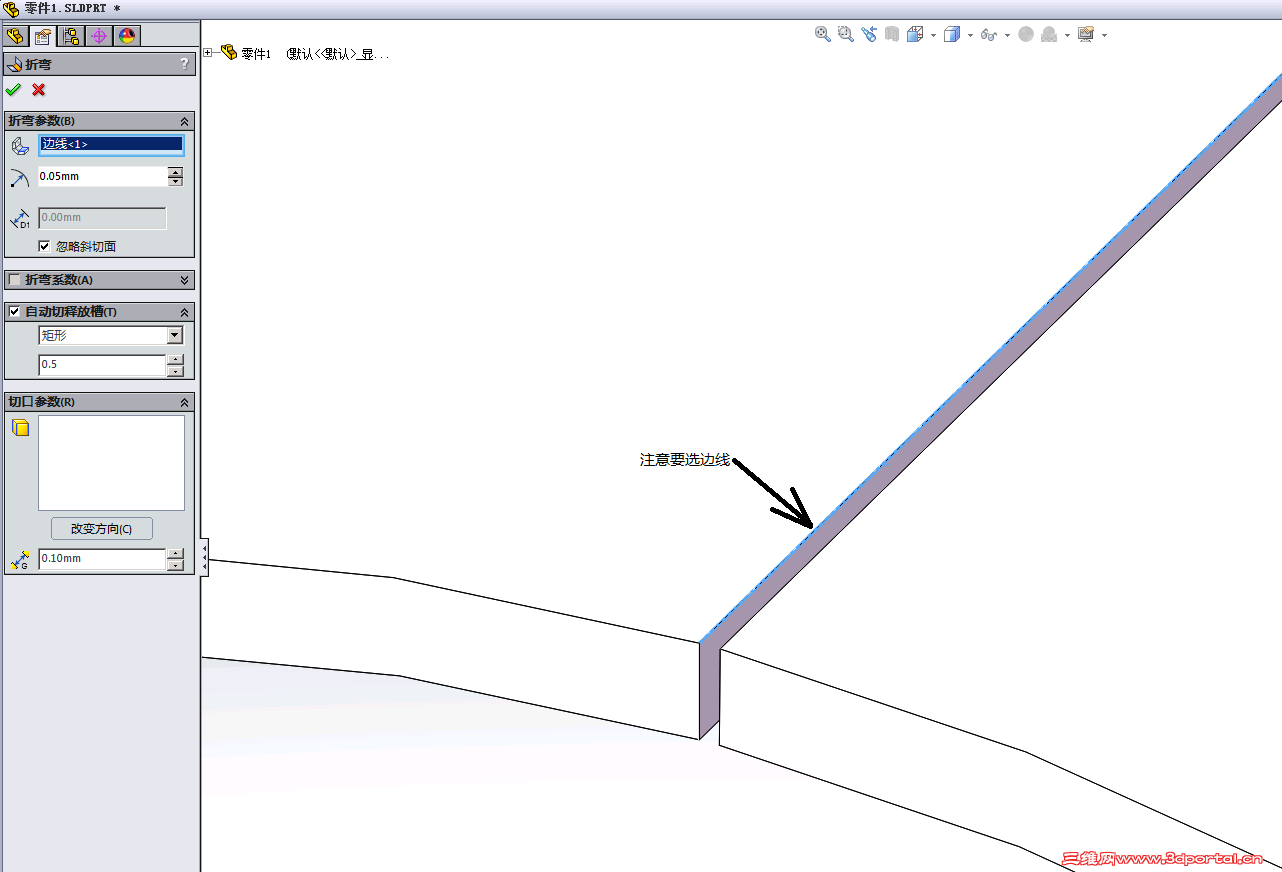

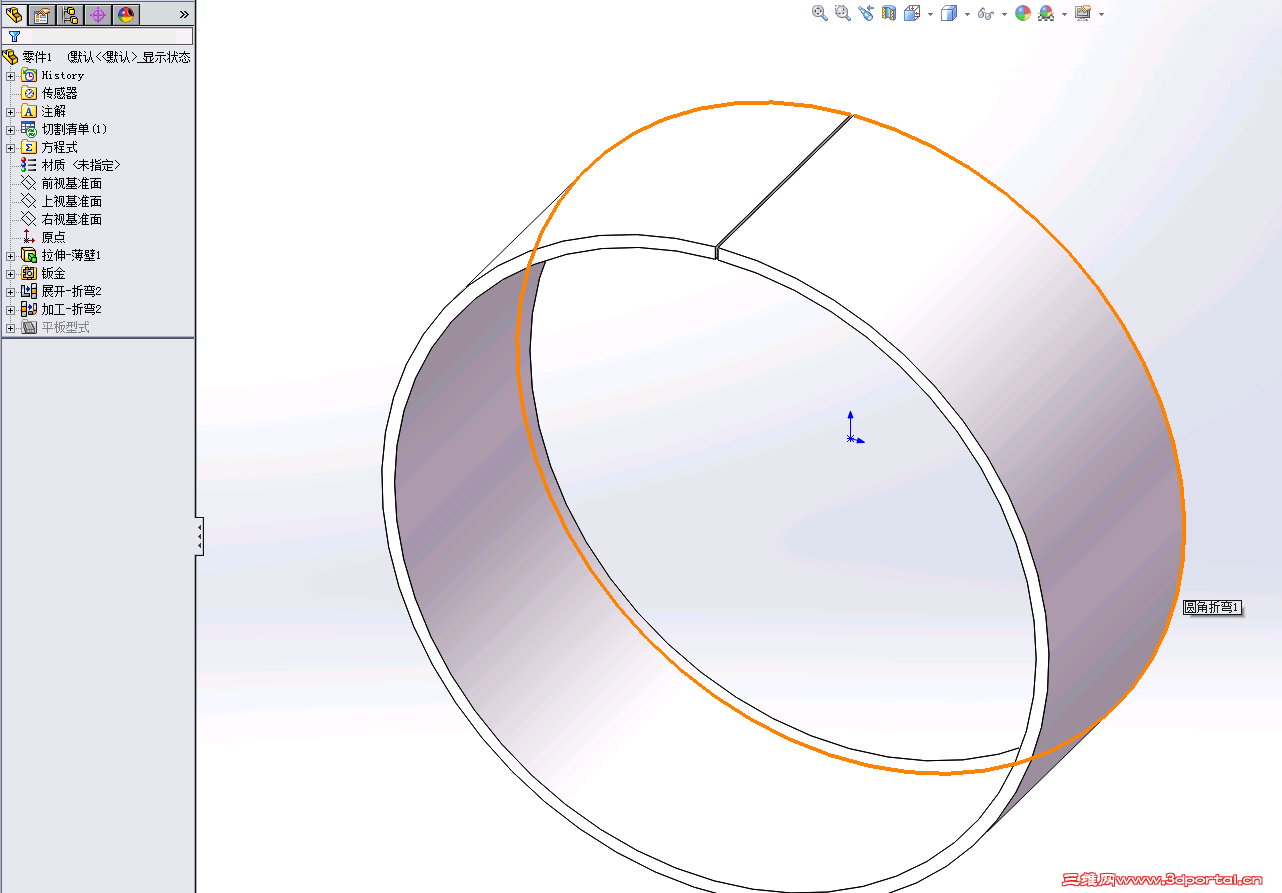

插入折弯要选边线

周小博士

# j. ]. J3 h! C9 a6 M/ F

willycheng 发表于 2015-1-28 22:10 static/image/common/back.gif
: N" D+ R' x0 I& }" D插入折弯要选边线

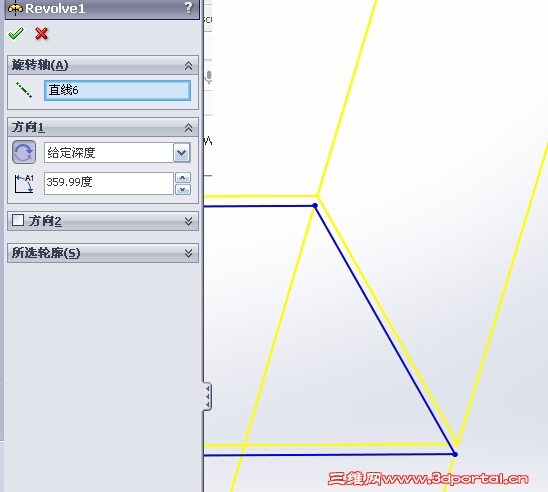

对，您所用的实例可以成功，我用的旋转形成的锥管，边线为拉伸切除的边线，无法选取，用旋转角度359.99度，留有切口边线能够选取成功，但是却无法插入折弯，把切口留大才能够成功，是不是与折弯半径有关呢，谢谢解疑一下

wfwling12

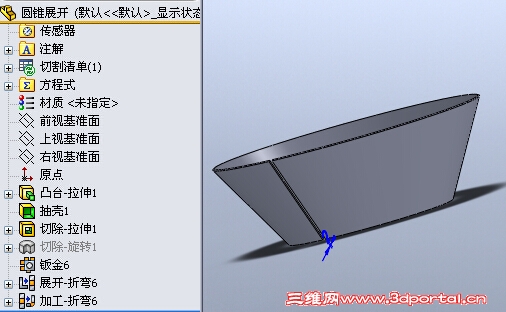

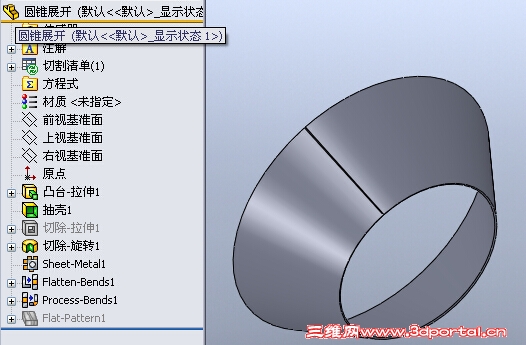

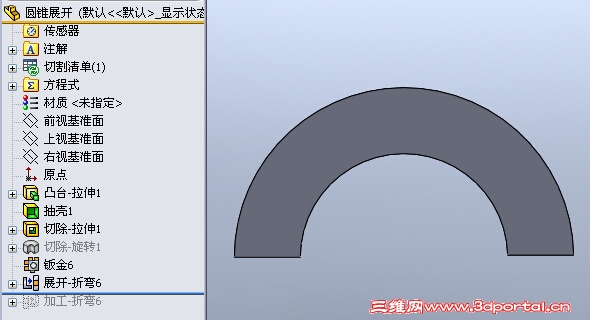

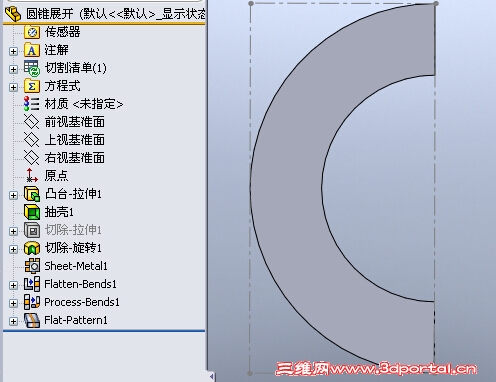

对于规则的圆锥，不管旋转切除还是拉伸切除，都可以实体转钣金展开。
! ~8 Q# N9 ^3 f
$ ?$ X# R! J# H  Q4 H) e) H% @
7 |; @3 {. u2 Q$ t. o' r

周小博士

wfwling12 发表于 2015-1-29 09:06 static/image/common/back.gif
对于规则的圆锥，不管旋转切除还是拉伸切除，都可以实体转钣金展开。

% S: b$ ~# q2 b大哥，我给您发一个源文件，您看看可能的错误原因

wfwling12

周小博士 发表于 2015-1-29 09:22 static/image/common/back.gif
) Q( J! G/ ~: m大哥，我给您发一个源文件，您看看可能的错误原因

+ ^$ ?' [/ c' H: O1 g你上传。

周小博士

wfwling12 发表于 2015-1-29 09:41 static/image/common/back.gif
0 m$ V* G! T3 W7 h) K4 I( b你上传。

5#楼，劳烦下载，不知2014版本可行，刚刚没转低版本

wfwling12

周小博士 发表于 2015-1-29 09:58 static/image/common/back.gif
# O% |. X! x! e$ B* s" \8 J5#楼，劳烦下载，不知2014版本可行，刚刚没转低版本

我2012的。

wfwling12

周小博士 发表于 2015-1-29 09:58 static/image/common/back.gif
. m2 C& Y6 B) {: `5 D; ^5#楼，劳烦下载，不知2014版本可行，刚刚没转低版本

qq多少。加你。

周小博士

wfwling12 发表于 2015-1-29 10:01 static/image/common/back.gif
我2012的。

igs格式可行吗
6 A+ x, J7 l4 Y/ ~$ p5 I, w9 A/ c( R

wfwling12

+ B+ T0 Y$ U( n. l2 r7 _$ @; Y Part3.rar (67.04 KB, 下载次数: 7)

2015-1-29 10:54 上传

点击文件名下载附件

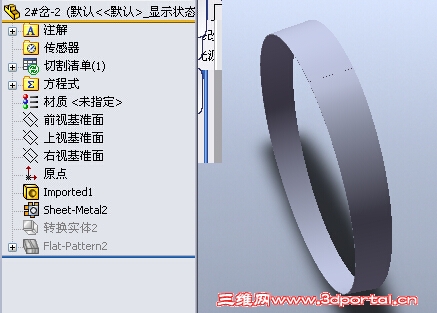

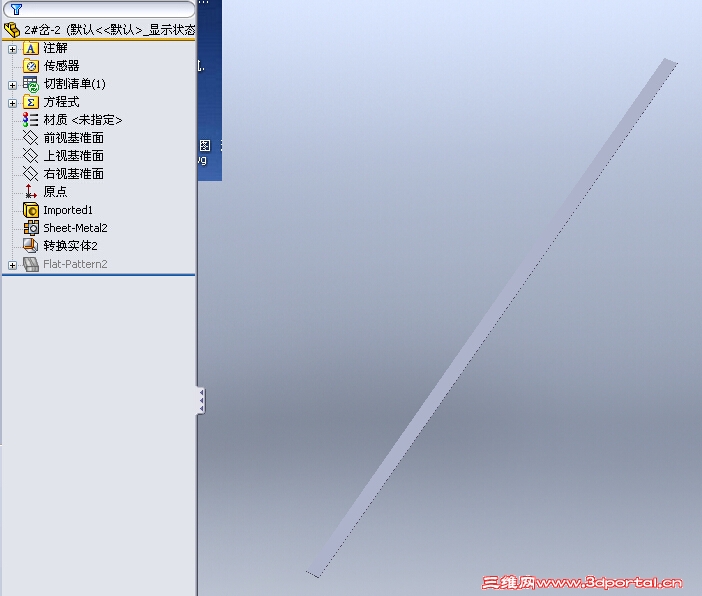

3 J( D! ], w4 X9 b0 U4 X) ~* r没问题啊。可以展开啊。
/ U( J7 p8 R+ f  J; }
* E7 H1 B/ X8 C7 Q

周小博士

wfwling12 发表于 2015-1-29 09:06 static/image/common/back.gif
: k* c& ^4 X; ?* |8 r1 G; b对于规则的圆锥，不管旋转切除还是拉伸切除，都可以实体转钣金展开。

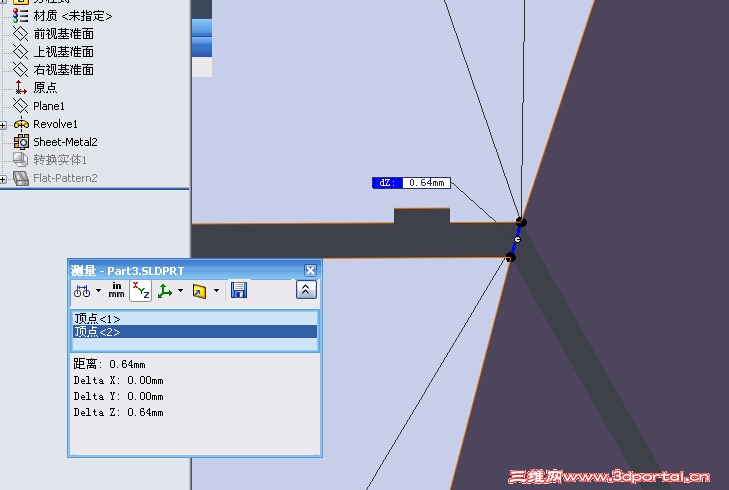

- ~# U1 F% u. ~9 ]  v我也成功了，但是切口留的较大，我们焊缝只能留2mm，这个留到40mm才能展开成功

周小博士

wfwling12 发表于 2015-1-29 10:55 static/image/common/back.gif
! r0 m& m) _9 B/ o8 A. o% }7 X没问题啊。可以展开啊。

请问切口的大小和展开有什么关系吗？

wfwling12

周小博士 发表于 2015-1-29 11:50 static/image/common/back.gif
请问切口的大小和展开有什么关系吗？

没关系。。。。

周小博士

wfwling12 发表于 2015-1-29 11:53 static/image/common/back.gif
没关系。。。。

看来我得换个低版本的试试，感谢一路解答
