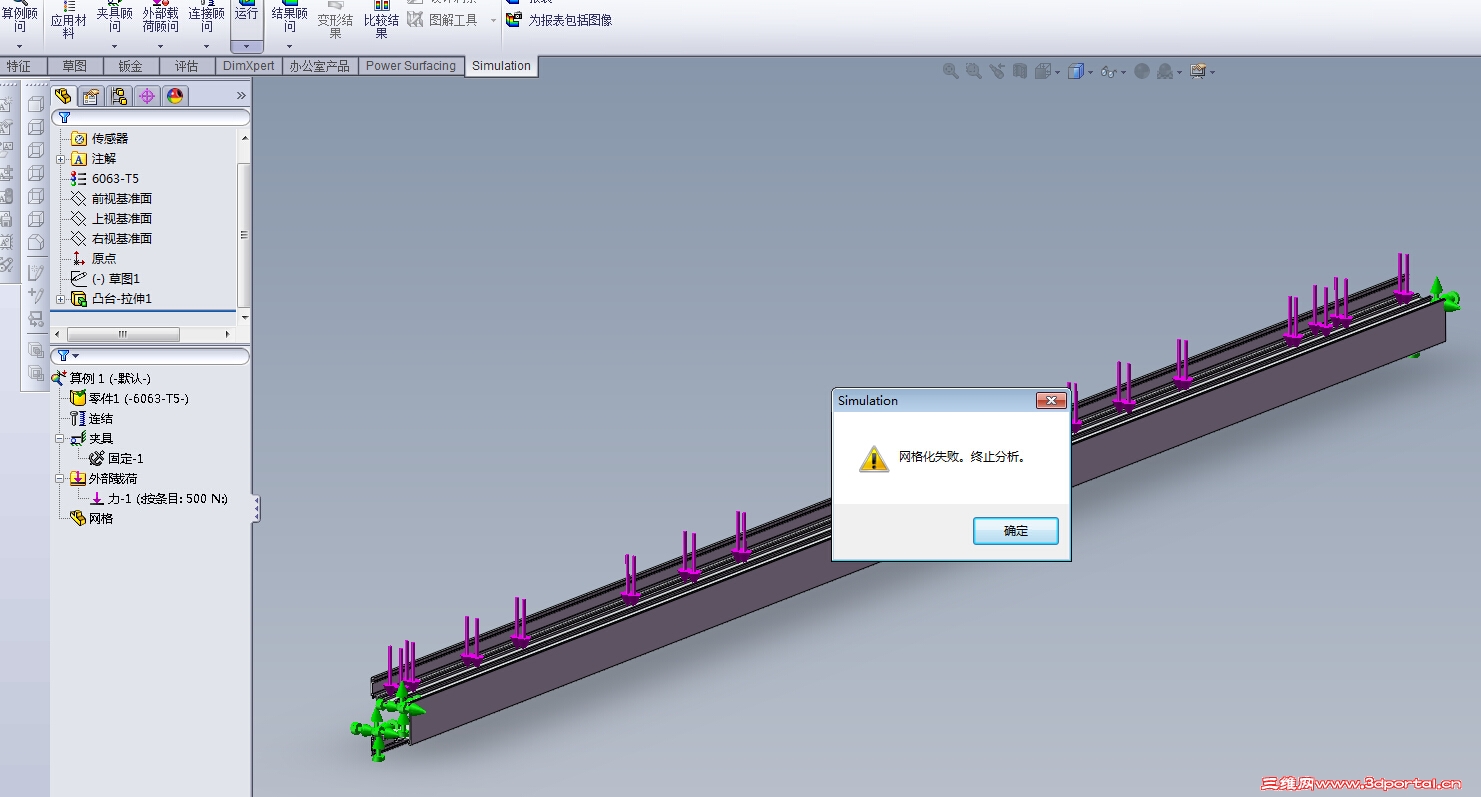

sw分析受力出错，什么原因看图

股海一客 · 发表于 2015-1-20 10:32:58

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

为什么分析不成功是不是不能壁厚太薄我这个壁厚1.5mm样子

我爱用acad · 发表于 2015-1-20 11:37:53

壁厚1.5mm,网格取0.75mm试试。

阿帕奇 · 发表于 2015-1-20 11:38:12

找出不能划分网格的原因处理啊，软件有分析原因的功能

股海一客 · 发表于 2015-1-20 14:05:58

阿帕奇发表于 2015-1-20 11:38 static/image/common/back.gif
- F# K2 s& @( n* o* F找出不能划分网格的原因处理啊，软件有分析原因的功能

分析失败原因处显示一些面和变现失败总共100多个地方真麻烦

股海一客 · 发表于 2015-1-20 14:06:35

股海一客发表于 2015-1-20 14:05 static/image/common/back.gif2 X! @* v+ g' `
分析失败原因处显示一些面和变现失败总共100多个地方真麻烦

边线失败

股海一客 · 发表于 2015-1-20 14:07:06

我爱用acad 发表于 2015-1-20 11:37 static/image/common/back.gif
* P9 i# l2 S' _" t壁厚1.5mm,网格取0.75mm试试。

能选择那么小的吗？

股海一客 · 发表于 2015-1-20 16:47:53

寂静天花板发表于 2015-1-20 16:27 static/image/common/back.gif9 I3 t1 V' ^! p6 i. r2 E$ h
一般用于分析的模型最好去掉圆角，并将尖角填充成钝角，尽可能将模型向已知的梁构件形状改造

我开始也是认为是否是形状问题，可是我改变了整个形状还是依旧没解决问题，我就把它改成一个槽了边上的凸点以及荆条都去除了问题依旧

NC@jiang@nan · 发表于 2015-1-20 19:45:46

寂静天花板发表于 2015-1-20 16:27 static/image/common/back.gif7 ]2 V& ^1 E+ ^3 z& i+ `& B
一般用于分析的模型最好去掉圆角，并将尖角填充成钝角，尽可能将模型向已知的梁构件形状改造

这样改变了结构后再去分析，分析出来的结果和产品的实际受力效果会不会有出入？

阿帕奇 · 发表于 2015-1-21 09:20:20

NC@jiang@nan 发表于 2015-1-20 19:45 static/image/common/back.gif
9 }; X7 [8 w; z4 K3 s这样改变了结构后再去分析，分析出来的结果和产品的实际受力效果会不会有出入？

力的影响是局部的，可能以前没体会过的会在模型上让很多人受罪

tangcarlos3d · 发表于 2015-1-21 09:52:46

股海一客发表于 2015-1-20 14:05 static/image/common/back.gif& y/ v- s D; J
分析失败原因处显示一些面和变现失败总共100多个地方真麻烦

估计是网格尺寸太大，按道理最小网格单元尺寸要小于图中最小的几何单元的边长。
所以在划分网格前要把小圆角、倒角去掉或者把R加大。
仅供参考。

啥都没准 · 发表于 2015-1-21 12:00:38

应该用简化梁结构进行分析吧

tangcarlos3d · 发表于 2015-1-21 14:26:01

把不受力且不影响分析的局部结构去掉，圆角、倒角简化。

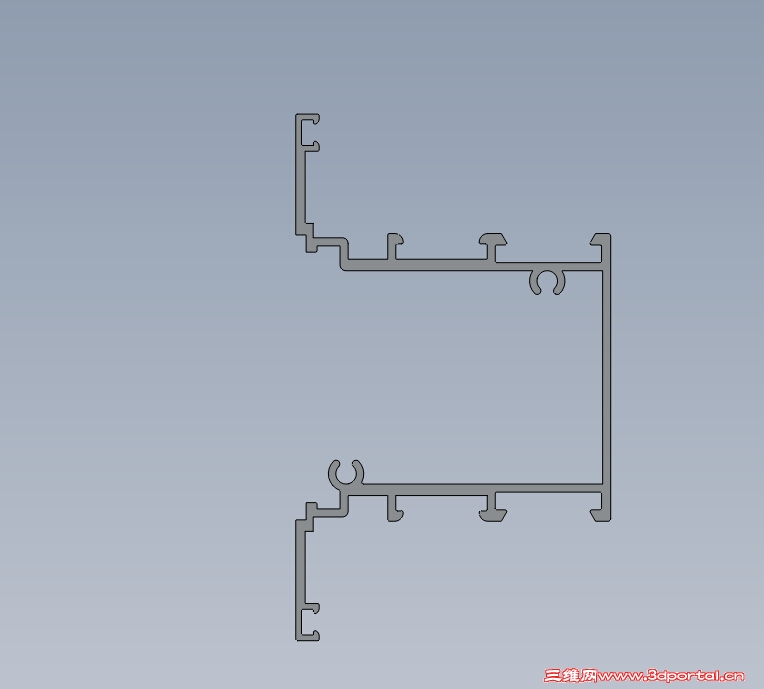

另外个人感觉工件是开口薄壁件，可能有侧向失稳的可能。是否可以直接简化成2个竖直梁来手工计算（先假设不侧向失稳，如失稳则再可以按失稳条件计算（手工或SW））。

股海一客 · 发表于 2015-1-23 11:11:18

NC@jiang@nan 发表于 2015-1-20 19:45 static/image/common/back.gif
/ [' Y' C8 T) P这样改变了结构后再去分析，分析出来的结果和产品的实际受力效果会不会有出入？

肯定有点的你去掉筋条刚性明显低了

股海一客 · 发表于 2015-1-23 11:13:33

tangcarlos3d 发表于 2015-1-21 09:52 static/image/common/back.gif
: U; L' j4 _. {7 a: n估计是网格尺寸太大，按道理最小网格单元尺寸要小于图中最小的几何单元的边长。
1 b& Q6 G G+ J, l% w S) }所以在划分网格前要把小 ...

哦！好的谢谢但是我把这些都去除了连结构都简化了还是问题依旧

股海一客 · 发表于 2015-1-23 11:14:27

tangcarlos3d 发表于 2015-1-21 14:26 static/image/common/back.gif
4 Z2 S: k# U @/ ]% v" j把不受力且不影响分析的局部结构去掉，圆角、倒角简化。4 s" `4 U {3 ]: d" }
另外个人感觉工件是开口薄壁件，可能有侧向失稳的 ...

求手工如何计算变形？？
