[分享] 鸚鵡螺仿漸開線齒輪

[复制链接]
ryouss
发表于 2014-12-22 20:38:22 | 显示全部楼层 |阅读模式 来自： 中国浙江嘉兴

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要 登录 才可以下载或查看，没有帐号？注册

x
本帖最后由 ryouss 于 2014-12-22 21:14 编辑
5 ?' g$ n( X0 M/ @0 K  w% W  U5 T5 h. {
分享一個零件; [# P! J/ b% J1 }+ S

' g8 N- {6 r. ?  做圖特點如下:
! @3 u; q5 z5 `( b" O: x+ `0 f     1. 模數(M) 2,所以 節距(P)=πM =6.283185,起始節圓直徑 16,節圓弧長175.93022942mm ,做曲線複製28等分,- d- v* ^2 u  [$ _% p2 }
         得實物節距=175.93022942/28=6.28322(稍有誤差),再去掉不要部分得26齒.. H+ ?. m9 B0 U8 |/ Y
    2. 漸開線基圓切齒是依起始節圓直徑為基齒,切出鸚鵡螺齒輪全周,理論上是每個齒形是不同的節圓半徑,所以才叫仿漸開線.
* @! ^9 N+ J1 n" i
8 e' b( @5 W1 A. d+ l. i建議有興趣者,依提供的零件再做個反向零件,組裝做模擬Motion動作，並顯示 角速度表如圖2所示.: b7 f9 p, l' M* I; I2 [& k4 L2 p: P
/ j; Q  K) X# o& t8 _* I3 R: ^

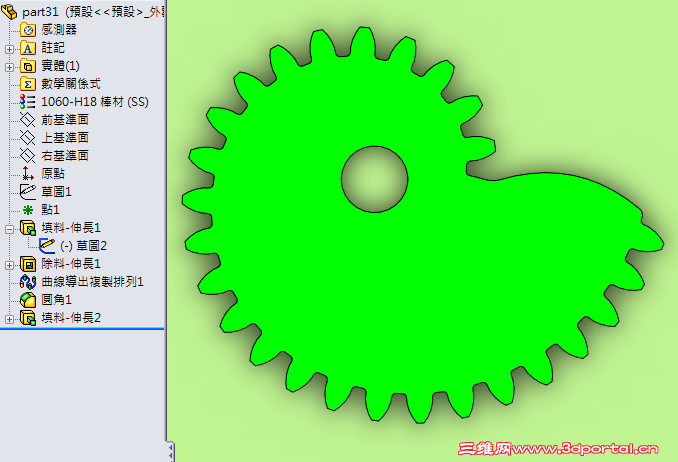

圖1: J7 Z+ f- r" F/ s) _5 N0 v
2.png ( U1 N+ ^, g3 S. `1 q# D3 k8 A
  c; T# g, l! ~: b0 Q

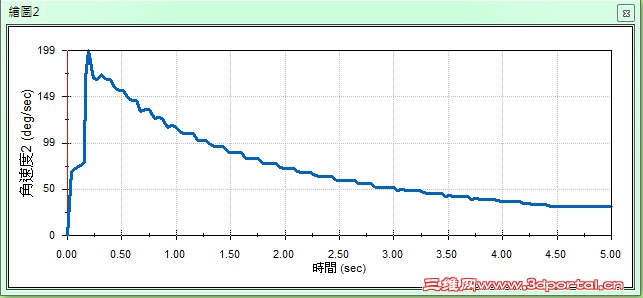

圖2* [8 N6 ]& A0 c/ i9 f, V! _: [
1.png : u5 ^5 A( I5 x1 r& P" P) c
- P: C) B5 _6 S! \# W& z0 b: W7 e$ }

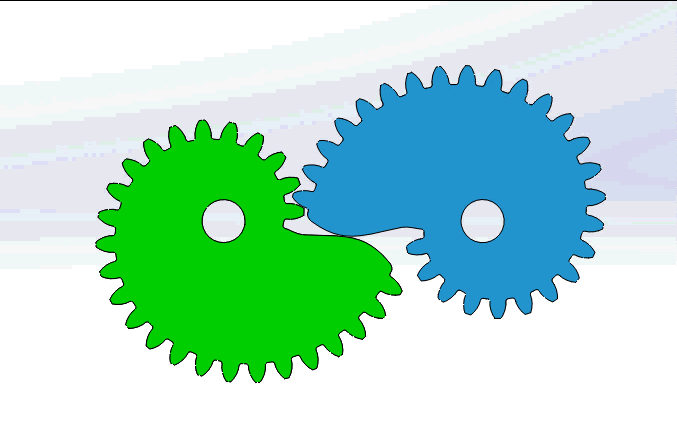

Motion模擬動作0 K% W9 K; F9 z7 e* H' \- @# S" o
" Q/ G( W2 y; B7 n
2 u$ b  Z  O5 a* U6 q0 I part31.zip (366.08 KB, 下载次数: 40)

评分

参与人数 1三维币 +3 收起 理由
阿帕奇 + 3 奖

查看全部评分

回复

举报

keilei001
发表于 2014-12-23 04:15:06 | 显示全部楼层 来自： 中国福建厦门
多谢梁大分享，下载学习。9 p* o$ J% A+ g) A. ]/ G1 J
能画出此齿轮已经不容易，相信装配和Motion分析也会让人头大。
! O0 S1 L" I7 T' b* n6 p# O* |7 k' u
回复 支持 反对

举报

yuyanliang12
发表于 2014-12-23 08:20:35 | 显示全部楼层 来自： 中国广东东莞
我想知道的是，这种齿轮一般应用在那些地方

点评

ryouss
尚沒實際用過,是看到 keilei001 大大的主題http://www.3dportal.cn/discuz/forum.php?mod=viewthread&tid=1448628&extra=page%3D1 有感而做的, 可以問keilei001 大大 看看!  发表于 2014-12-23 08:25
回复 支持 反对

举报

gcsgy520
发表于 2014-12-23 08:25:39 | 显示全部楼层 来自： 中国湖南娄底
yuyanliang12 发表于 2014-12-23 08:20 static/image/common/back.gif! v) a: q2 J3 d1 H. d
我想知道的是，这种齿轮一般应用在那些地方
- D  ]. O8 H) V9 ^: Y# @" V
没看到是鹦鹉啊,是玩具用的

点评

ryouss
不是鹦鹉 是 鹦鹉螺  发表于 2014-12-23 08:39
ryouss
有同感,應該適用在低速小扭力的機構  发表于 2014-12-23 08:37
回复 支持 反对

举报

qilupzh
发表于 2014-12-23 11:48:36 | 显示全部楼层 来自： 中国山东青岛
蓝最高点与绿最高点配合的时候会不会卡住呢？
回复 支持 反对

举报

keilei001
发表于 2014-12-23 13:19:06 | 显示全部楼层 来自： 中国广东肇庆
yuyanliang12 发表于 2014-12-23 08:20 http://www.3dportal.cn/discuz/static/image/common/back.gif
$ x( Q8 ?, x; d我想知道的是，这种齿轮一般应用在那些地方

# R' I  @6 G3 \: L- }, y" i) e4 q. D9 Z  ~3 ?+ K  c4 c; i" _
yuyanliang12 大大的问话乍看很正常。
6 D- K. ^* u& v( s$ v但在心理阴暗的我看来，yuyanliang12 大大的问话是在质疑花精力搞这些“没用”的东西是没有意义和浪费时间的，倒不如把研究这些“没用”东西的时间和精力投入到其他有用的事情中去。
3 h4 c4 S6 ?0 h  V! _$ D( p, b$ _以前我也是这样看，在看多了梁大丹大等高手们的帖子后，慢慢发现高手们讨论的是这些问题的本质，5 d& J& _6 ?* v7 h( [
理解了这些本质后转而在搞相关“有用”的东西时会更加得心应手应付自如。
4 A; X0 h" A/ i; ?+ q. P每个人的天赋、学识和爱好不同，看待问题的态度和解决问题的方法也会不一样，没必要以自己的观点指责别人。5 d$ H' t& t/ s+ A0 |- U
比如在某论坛，有人提问齿轮怎么画，就有某老师把提问人骂得狗血淋头：齿轮的啮合传动已经无数验证，齿轮不是有国标简化画法么，把齿画出来干嘛？只是为了画出来看看么？/ b, {1 F0 a# h3 E
事实上，提问人的目的就是为了画个齿轮看看，这有何不可？  L1 F, t5 t4 s. n
梁大丹大等的水平令人赞叹，但更可贵的是他们这种追根究底的钻研精神和诲人不倦的处世态度，向梁大丹大等高手们致敬。
1 b8 i- l* `/ j  O) @) l
回复 支持 反对

举报

ryouss
 楼主| 发表于 2014-12-23 15:01:04 | 显示全部楼层 来自： 中国浙江嘉兴
qilupzh 发表于 2014-12-23 11:48 static/image/common/back.gif
; `/ c" D6 M+ g2 G; M" M蓝最高点与绿最高点配合的时候会不会卡住呢？
& Y9 t4 l9 \3 `, P  V5 M. x

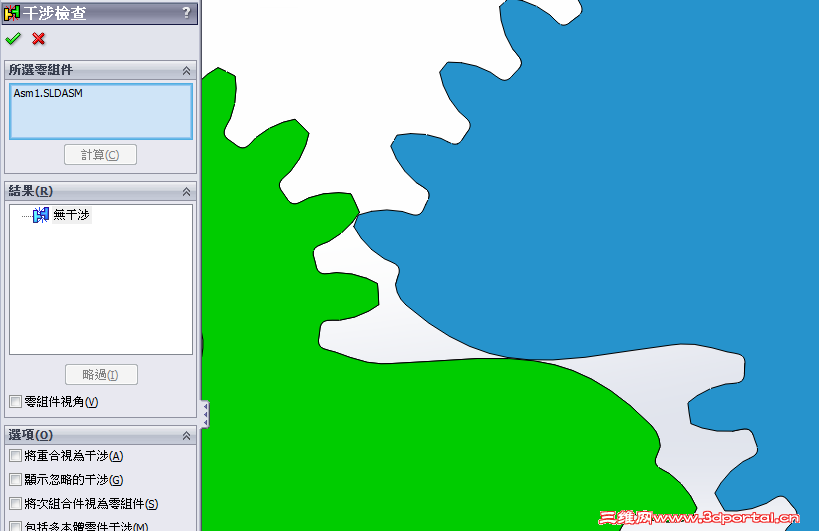

謝謝q大關心,凸輪部位配合好就不會,如下參考. Y. r2 d/ _* [- |) D% r1 d

8 g6 n0 ^/ S5 D& b# F' q capture_12232014_145655.png
回复 支持 反对

举报

ryouss
 楼主| 发表于 2014-12-23 16:07:38 | 显示全部楼层 来自： 中国浙江嘉兴
有人看過  鸚鵡螺舞  嗎?- f- n' V+ M# z. w, ^! P9 Z
沒設定好,就有可能會看到!; H! P- l' C' t( ]% x) @. V6 E( l
% ?2 W1 b8 H( @6 e8 M& d! Q
# l7 h7 b* T) V/ m# V
回复 支持 反对

举报

yuyanliang12
发表于 2014-12-23 22:26:59 | 显示全部楼层 来自： 中国广东东莞
keilei001 发表于 2014-12-23 13:19 static/image/common/back.gif
# {; c, w- P$ @, qyuyanliang12 大大的问话乍看很正常。( I2 f( Y/ E9 f* O7 i- L( c6 L; |7 Q
但在心理阴暗的我看来，yuyanliang12 大大的问话是在质疑花精力 ...

, G1 c% d: C; B4 x6 q其实我真的是想知道它能应用在那些地方，以后好借鉴，好学习一下，没想到还有阴谋论真的没想到，看来发论坛还这么有讲究
回复 支持 反对

举报

keilei001
发表于 2014-12-23 22:41:37 | 显示全部楼层 来自： 中国广东肇庆
yuyanliang12 发表于 2014-12-23 22:26 static/image/common/back.gif
7 ]7 ?5 Z- S) ]; F) [其实我真的是想知道它能应用在那些地方，以后好借鉴，好学习一下，没想到还有阴谋论真的没想到，看来发论 ...

3 r/ L0 J& h, B0 s: X都说是我心理阴暗，大大莫怪。
回复 支持 反对

举报

ryouss
 楼主| 发表于 2014-12-26 09:51:16 | 显示全部楼层 来自： 中国浙江嘉兴
本帖最后由 ryouss 于 2014-12-27 08:25 编辑 ' p+ p* ?) [8 {0 ?6 Q7 b

3 H% q+ C" k% [4 H如1#所述,反向零件,不知諸大是怎麼做的,應該是用鏡像實體,再刪除不要的實體最簡便吧.; k/ r! _3 g4 n& f9 J# h/ g% P
4 Q* |" D  G1 d9 o: n! |
; [6 h* o1 {, J
回复 支持 反对

举报

keilei001
发表于 2014-12-28 11:54:27 | 显示全部楼层 来自： 中国广东广州
ryouss 发表于 2014-12-26 09:51 static/image/common/back.gif
& z' ^$ x3 c2 d0 i2 o7 I9 P/ ?如1#所述,反向零件,不知諸大是怎麼做的,應該是用鏡像實體,再刪除不要的實體最簡便吧.
) @% E2 G" P! G; f
最近烦死了，还没什么心思去做梁大的作业，让梁大失望了。# `4 F% p4 ]5 O$ k" j+ |) ~
根据梁大的part做个副本搞个配合进行Motion分析也是有难度的。
回复 支持 反对

举报

qgjs2008
发表于 2014-12-29 21:11:18 | 显示全部楼层 来自： 中国吉林长春
liang兄的学识令人赞叹，钦佩！
回复 支持 反对

举报

kungli03
发表于 2015-1-19 11:40:59 | 显示全部楼层 来自： 中国台湾
下载学习, 谢谢分享
回复 支持 反对

举报

tianlifang88
发表于 2015-1-21 19:46:52 | 显示全部楼层 来自： 中国广东广州
楼主关键是，这样的齿轮可何画，BLum上翻门有用这种齿轮

点评

ryouss
1#附檔  发表于 2015-1-21 20:49
回复 支持 反对

举报

751789215
发表于 2015-1-22 08:51:31 | 显示全部楼层 来自： 中国广东东莞
ryouss 发表于 2014-12-23 16:07 static/image/common/back.gif
! n6 w. A+ O% ~. N- @! O有人看過  鸚鵡螺舞  嗎?
$ i1 J2 V! |. \6 D- Q沒設定好,就有可能會看到!
: n+ j0 Z7 l4 O+ `
把装配体动画也分享一下吧？
回复 支持 反对

举报
