[分享] 大师来围观这个图纸怎么画

[复制链接]
liqing521456
发表于 2014-10-15 10:25:04 | 显示全部楼层 |阅读模式 来自： 中国上海

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要 登录 才可以下载或查看，没有帐号？注册

x

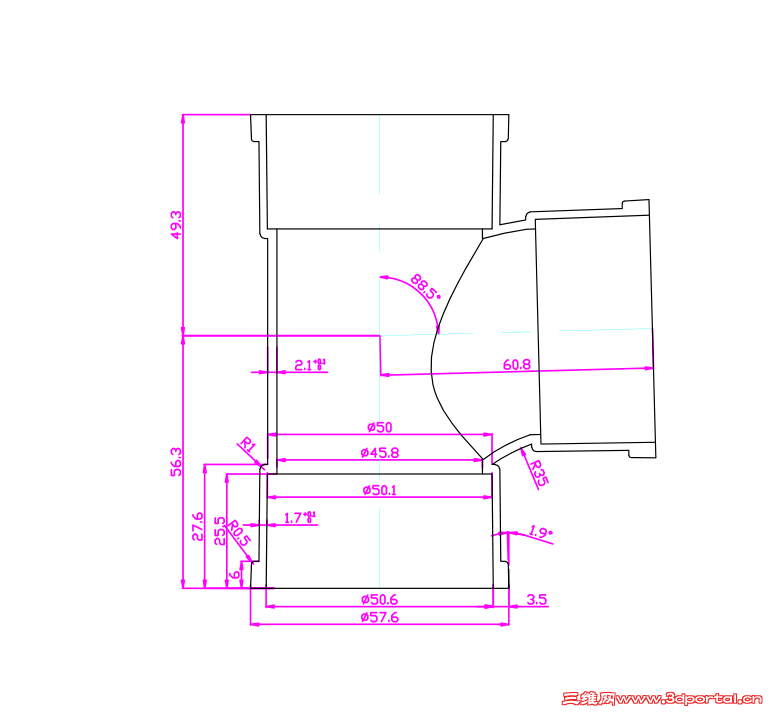

中间的弧弯不会画！！！
回复

举报

wanggh
发表于 2014-10-15 10:32:59 | 显示全部楼层 来自： 中国浙江温州
这是相贯线吧。
回复 支持 1 反对 0

举报

我爱用acad
发表于 2014-10-15 10:39:19 | 显示全部楼层 来自： 中国陕西西安
是相贯线，实在画不出来，画个相似的表明就可以了。
回复 支持 0 反对 1

举报

tangcarlos3d
发表于 2014-10-15 10:52:09 | 显示全部楼层 来自： 中国湖北黄冈
楼主是用3D还是2D画图：用3D画图只要模型建好，画工程图时该相贯线自动会投影出来；如果是用2D方法画则要补出另外2个视图，再由另外两个视图用截面法不画出该相贯线。具体画法机械制图及画法几何课程里有。
回复 支持 1 反对 1

举报

liqing521456
 楼主| 发表于 2014-10-15 11:01:40 | 显示全部楼层 来自： 中国上海
tangcarlos3d 发表于 2014-10-15 10:52 static/image/common/back.gif2 e- G) I0 b3 @, k: [0 K& e; B  }
楼主是用3D还是2D画图：用3D画图只要模型建好，画工程图时该相贯线自动会投影出来；如果是用2D方法画则要补 ...
' V0 u/ a3 {& ]& }
这是2D的图纸要画3D的！但是画中间的弧弯画不出来！它貌似不是对称的是吧？大师麻烦您指点一二！
回复 支持 1 反对 0

举报

danilso
发表于 2014-10-15 12:00:02 | 显示全部楼层 来自： 中国广东深圳

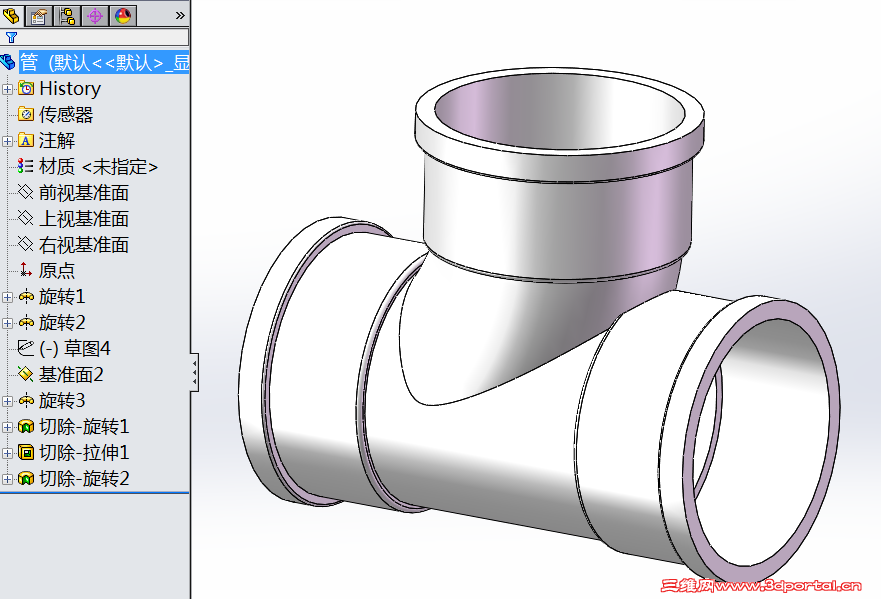

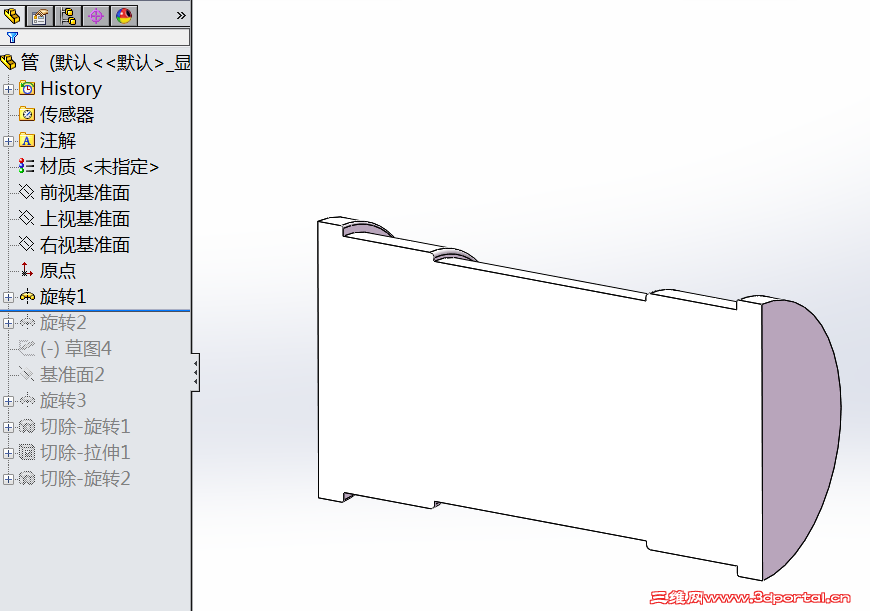

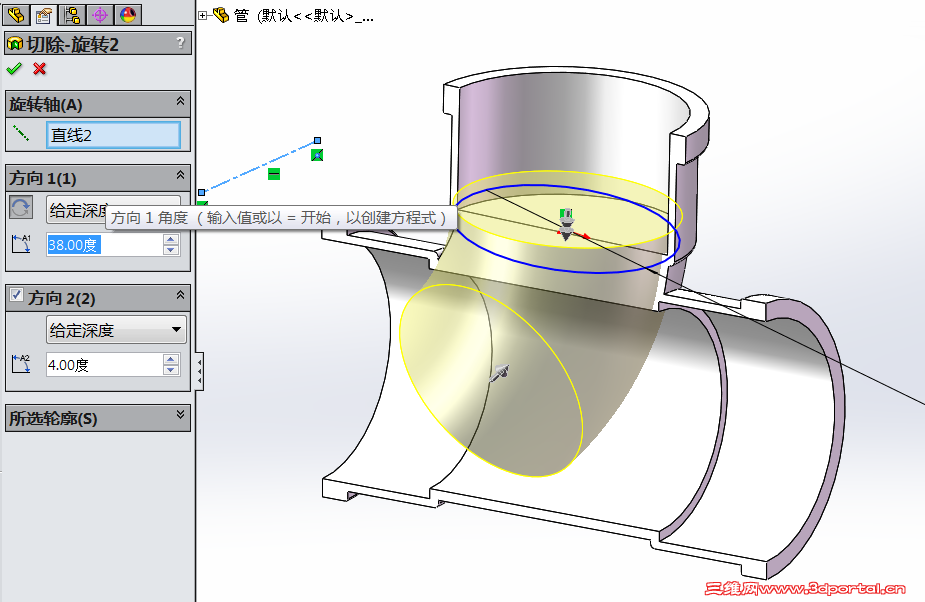

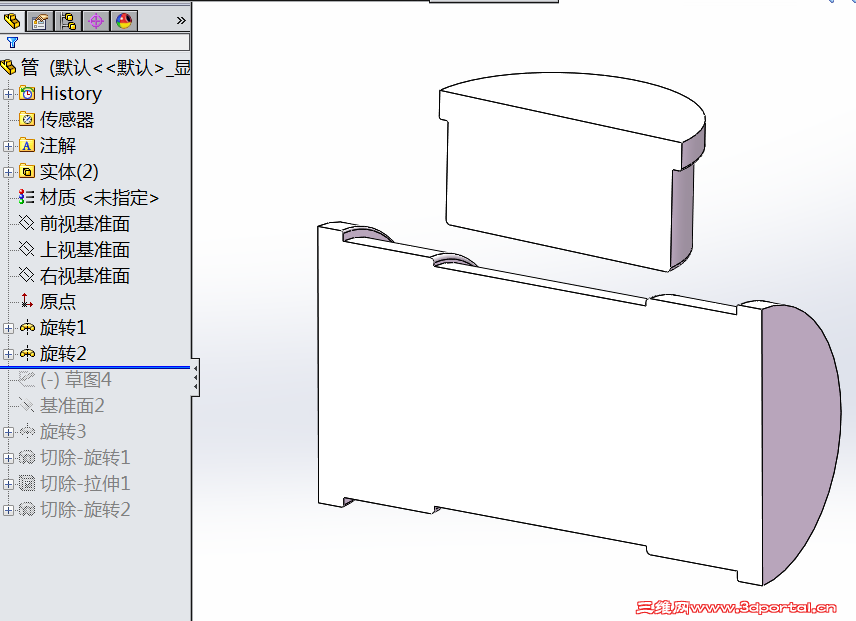

如此这般
1 @- K1 U. F! B' t) O' c- W$ ?/ ]/ F9 o* ^% U

% r$ [/ m$ u+ Z6 y 管1.png

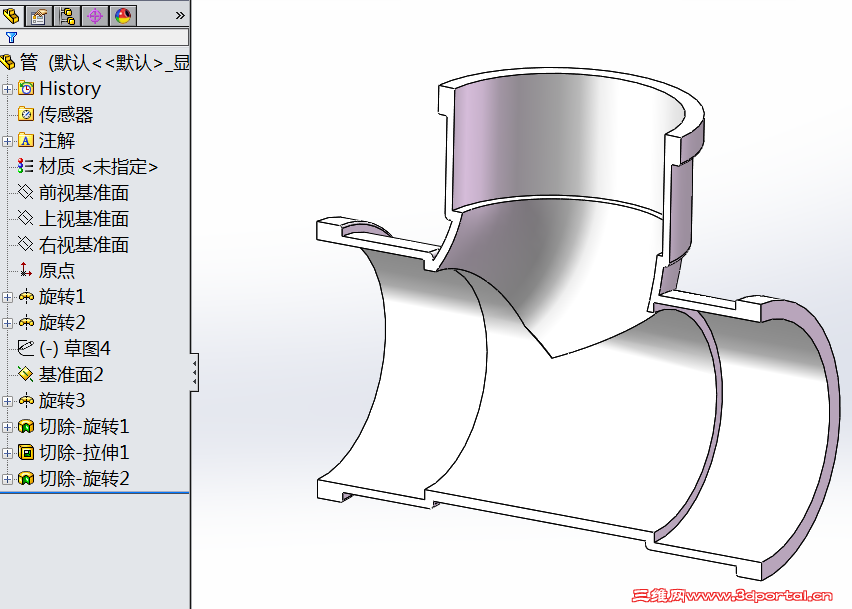

' n; F* F0 |; w2 ]2 a( p 管2.png ( Z5 I- v) Y9 {* T. b, d: \, s
管4.png . j# m/ ^! x) v$ o7 o

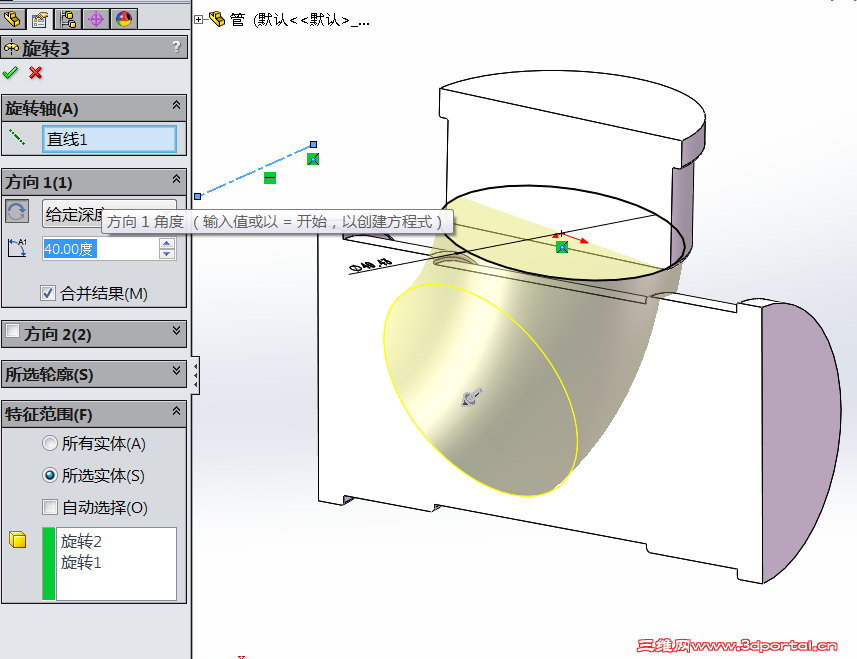

管5.png , o4 G9 |8 `7 I+ R0 R4 @+ I( E: G" u- h' Y

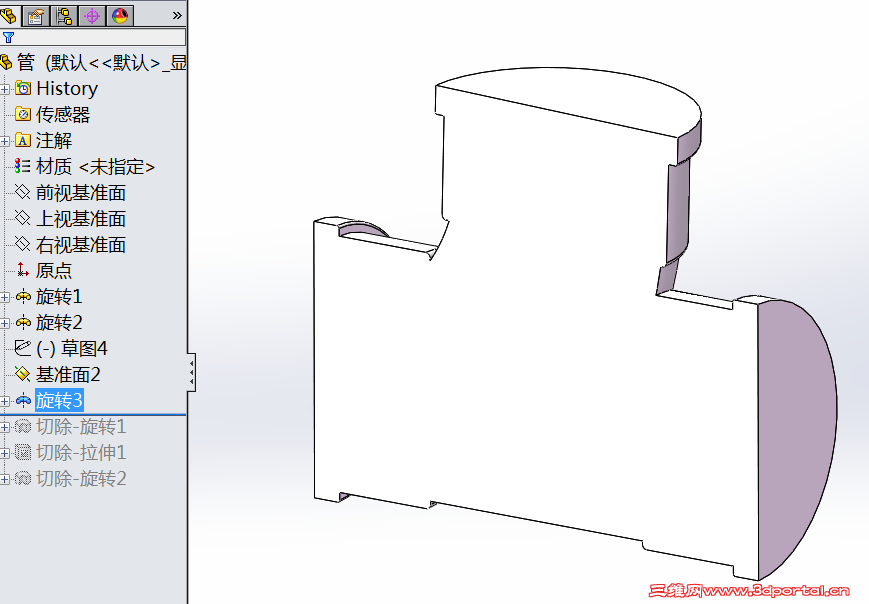

管6.png + L$ Y* j& |& t$ H

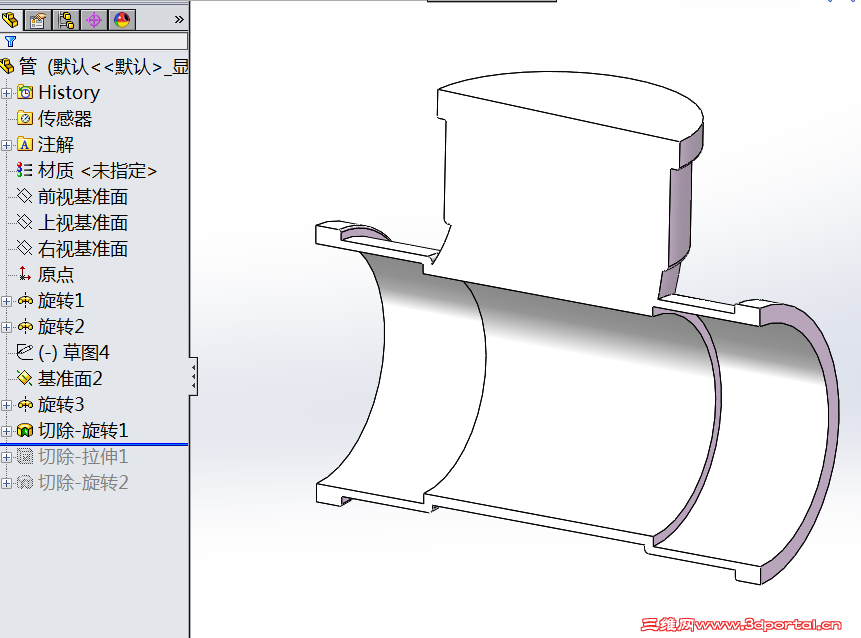

管7.png ( w& \, ^9 E6 Z4 k7 X. Z( W  K

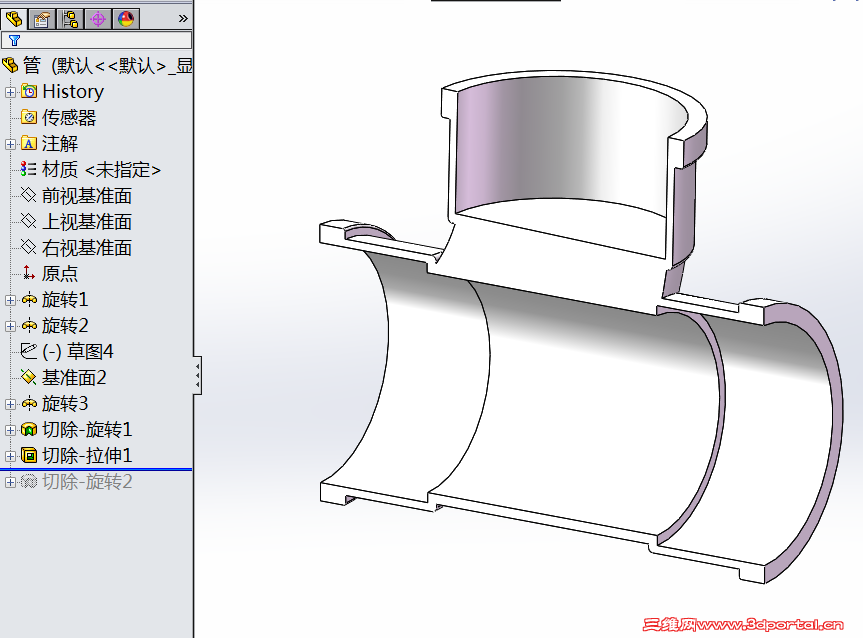

管8.png % V5 L6 v, J4 V4 q' q) L
管9.png 6 h  P6 [# i- @% T/ u' O) a

& u  B$ W# ?5 a4 z( r5 t/ _' d$ v& e/ D# r# j6 B

评分

参与人数 1三维币 +3 收起 理由
阿帕奇 + 3 奖

查看全部评分

回复 支持 反对

举报

tangcarlos3d
发表于 2014-10-15 12:32:13 | 显示全部楼层 来自： 中国湖北黄冈
danilso 发表于 2014-10-15 12:00 static/image/common/back.gif: l% d9 P/ u# A5 |: U
如此这般
/ b, o" ^+ N3 }( f" D3 ]+ V( t: P1 S
先不画法兰，画好三通实体后抽壳，再补画法兰可能要要好一些。
回复 支持 反对

举报

liqing521456
 楼主| 发表于 2014-10-15 13:07:33 | 显示全部楼层 来自： 中国上海
danilso 发表于 2014-10-15 12:00 static/image/common/back.gif& g; m# C! q! q6 Y
如此这般
; k6 Y+ k3 `4 @
大师能把源文件传上来吗？谢谢了
/ C  q/ }6 a8 Y7 b" S3 q0 v  |
回复 支持 反对

举报

danilso
发表于 2014-10-15 14:02:16 | 显示全部楼层 来自： 中国广东深圳
liqing521456 发表于 2014-10-15 13:07 static/image/common/back.gif
0 o  U9 p" z5 |: @$ [; u大师能把源文件传上来吗？谢谢了
( I! p8 U5 K. ]$ y$ P5 V
这简单的东西自己依样画一下吧！2015画的可能打不开!
回复 支持 反对

举报

liqing521456
 楼主| 发表于 2014-10-15 14:21:04 | 显示全部楼层 来自： 中国上海

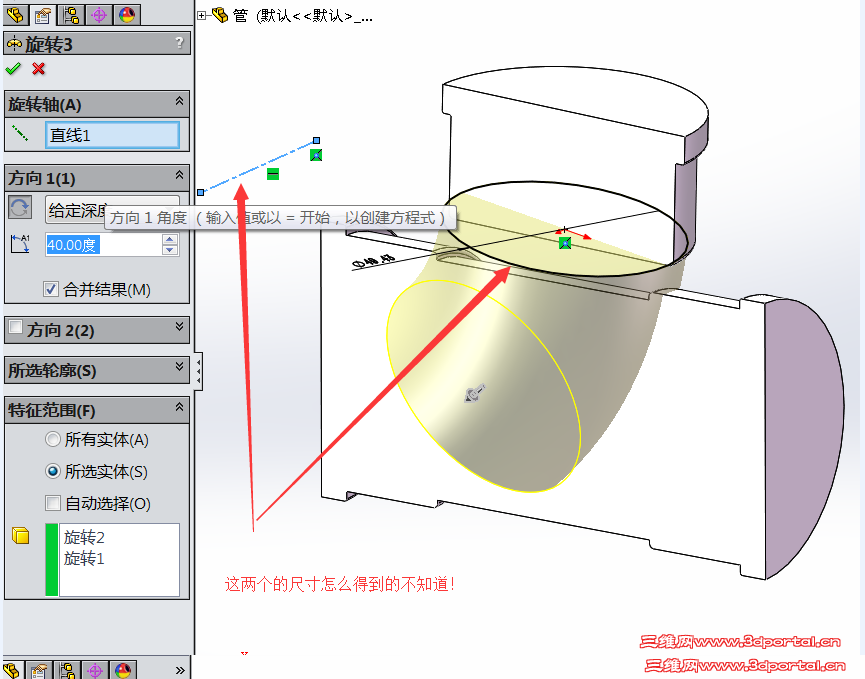

谢谢6楼的大师我做出来了！但是您做的有一处不明白能解释下吗？我是新手！
回复 支持 反对

举报

liqing521456
 楼主| 发表于 2014-10-15 14:22:44 | 显示全部楼层 来自： 中国上海
liqing521456 发表于 2014-10-15 13:07 static/image/common/back.gif3 Z' @7 |3 D8 R* m$ Z% |* v
大师能把源文件传上来吗？谢谢了

/ ]/ K, e0 u' I4 p) G0 L9 C有两点没看懂！但是我画出来了！不懂想问问大师
回复 支持 反对

举报

hero522
发表于 2014-10-16 13:26:17 | 显示全部楼层 来自： 中国台湾
本帖最后由 hero522 于 2014-10-16 15:32 编辑
8 p0 n) h4 r2 o, c* g, `  n3 j5 w: o& m, V% x9 E  ^  Y3 l7 Z

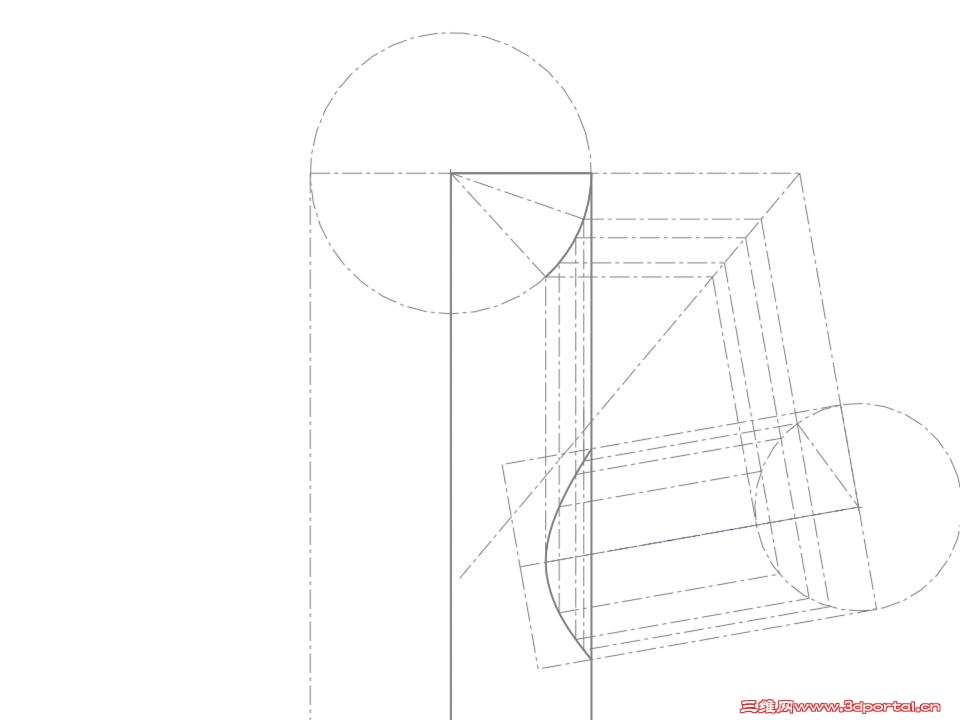

. p* U6 d) v: o% m$ t不畫3d，也能求出相貫線.......古董級做法* C5 ]! ~8 ^% o- `
投影片1.JPG & n' P! t0 A. C4 [6 G
投影片2.JPG 8 l! n  A8 u: I1 n
回复 支持 反对

举报

阿帕奇
发表于 2014-10-16 15:06:51 | 显示全部楼层 来自： 中国辽宁盘锦
关键是相贯线干嘛还要标上尺寸呢？？？？？？？？？？？？？？
回复 支持 反对

举报

wcmjmw0
发表于 2014-10-16 15:42:31 | 显示全部楼层 来自： 中国山东威海
danilso 发表于 2014-10-15 14:02 static/image/common/back.gif1 T7 f9 ~1 n0 c, |
这简单的东西自己依样画一下吧！2015画的可能打不开!

- t+ y& C9 [. q* w9 _1 B想不到大师已升级到2015，羡慕之极。。。。。。。。。。。。。。。
回复 支持 反对

举报

scwangfs
发表于 2014-10-16 16:34:42 | 显示全部楼层 来自： 中国浙江丽水
旋转3的尺寸不对，这样对R35对不上号，旋转面与R35圆心不在一个面
回复 支持 反对

举报

scwangfs
发表于 2014-10-17 15:50:58 | 显示全部楼层 来自： 中国浙江丽水
本帖最后由 scwangfs 于 2014-10-17 15:54 编辑 5 ?" b6 B2 v6 c3 z. N! L) M4 I

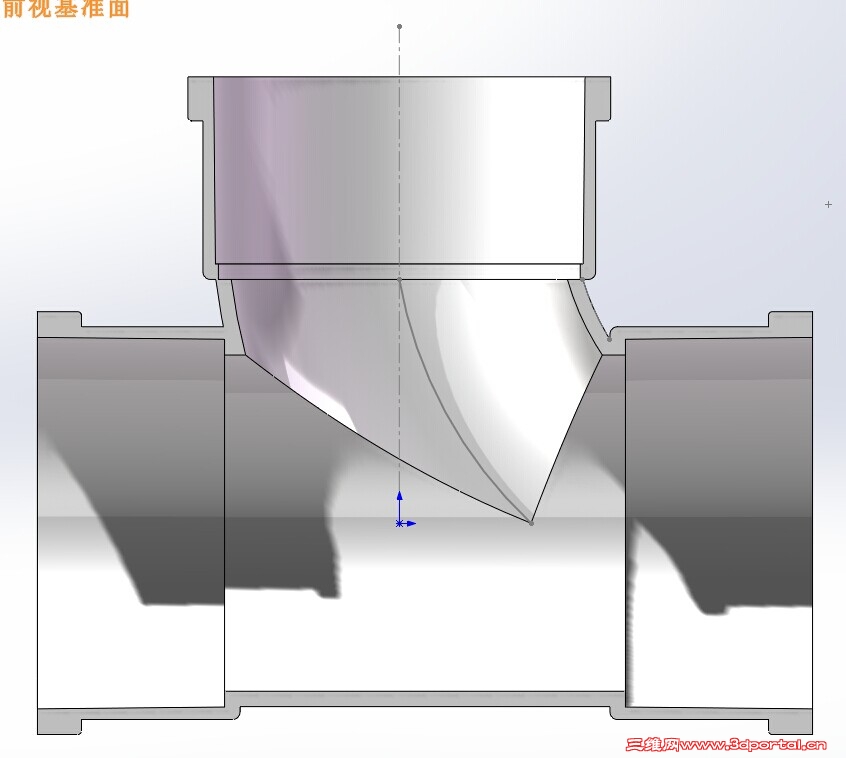

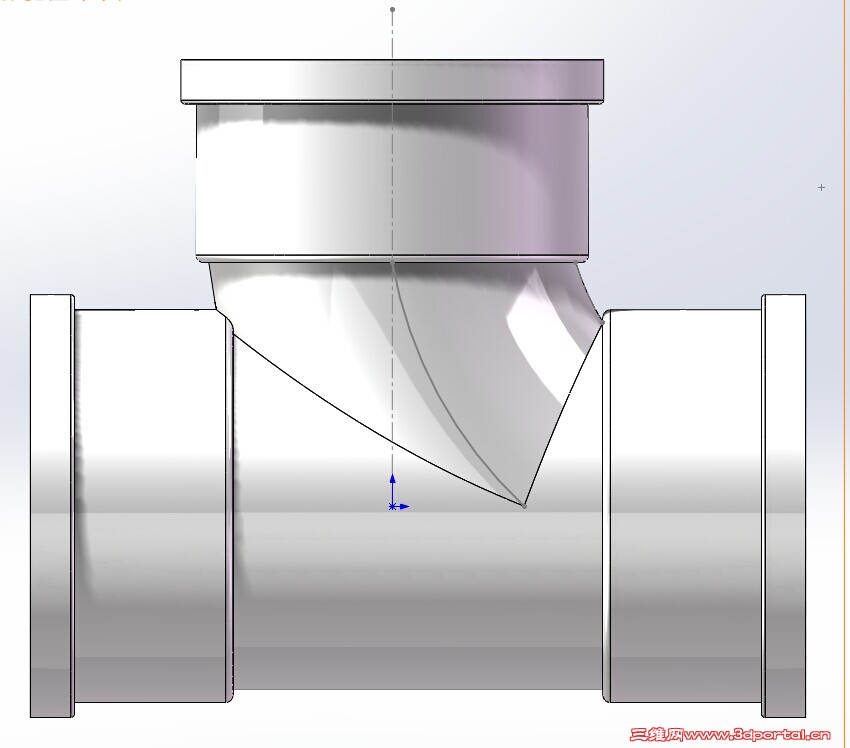

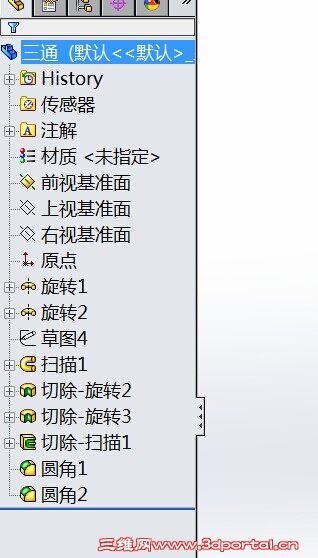

  k$ r& s! k; E这样行不，刚搞的

三通.zip

248.18 KB, 下载次数: 6
回复 支持 反对

举报

panpanab
发表于 2014-10-18 17:14:12 | 显示全部楼层 来自： 中国辽宁锦州
看懂啦，主要还是先进行3d模型的制作，就很容易得出合乎要求的的图纸。
