这俩符号啥意思

小刘-到 · 发表于 2014-7-16 09:51:11

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

在模具商那看见的图纸上面都有着两个符号，这两个是啥意思啊？
是表示模具图纸的吗？

vinney777 · 发表于 2014-7-16 10:06:14

符号呢

小刘-到 · 发表于 2014-7-16 11:03:00

vinney777 发表于 2014-7-16 10:06 static/image/common/back.gif+ g% B1 _5 B m* ~( a% Z/ C
符号呢

不好意思啊弄漏了

梁宽 · 发表于 2014-7-16 11:05:11

同轴度符号。

vjf · 发表于 2014-7-16 11:26:00

应该是表示识图方式

tangcarlos3d · 发表于 2014-7-16 11:28:13

本帖最后由 tangcarlos3d 于 2014-7-16 11:31 编辑

小刘-到发表于 2014-7-16 11:03 http://www.3dportal.cn/discuz/static/image/common/back.gif
# c; N) ~2 L1 S! b不好意思啊弄漏了

图中是投影符号！

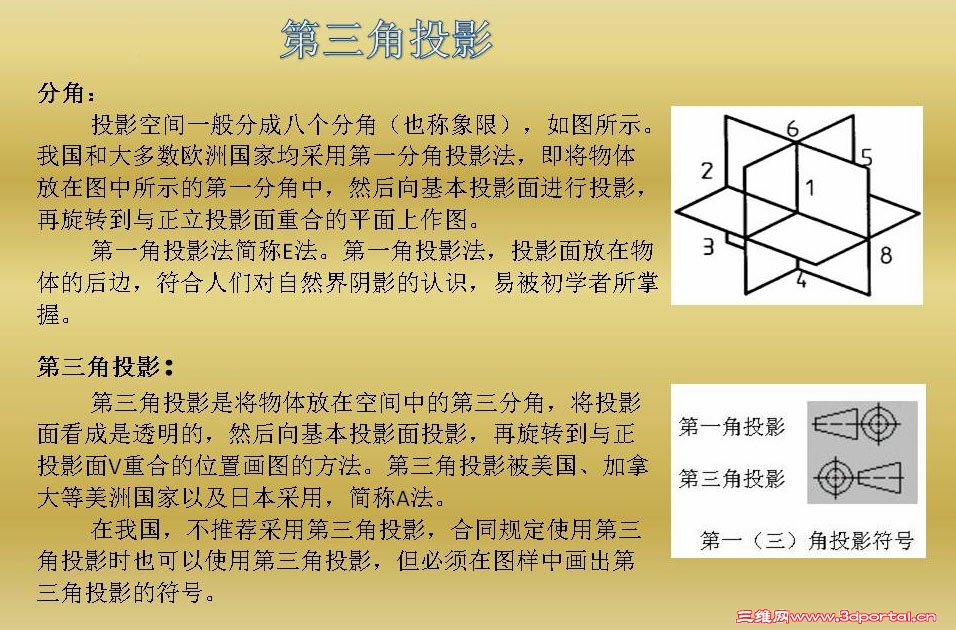

所提供的图表示是第一象（卦）限投影。也就是中国国标的投影方向。
反过来如果锥形在同心圆的右边则表示是第三象（卦）限投影。也就是欧美标准的投影方向。
符号左边有pri （ject） ISO E的字样就是表示视图投影说明。

tangcarlos3d · 发表于 2014-7-16 11:28:47

梁宽发表于 2014-7-16 11:05 http://www.3dportal.cn/discuz/static/image/common/back.gif, K: c% I6 Y- D: z5 J
同轴度符号。

提供信息要正确。
同轴度符号没有左边的梯形。

kevin1985 · 发表于 2014-7-16 11:35:58

告诉你图纸中视图方向，老外图纸一般都有

gerald_lee · 发表于 2014-7-16 11:36:28

视图方向。第三像限（欧美都用此方式），与国内的第一像限相反。主视图一样，上下左右左右视图对调，其他无区别。欧美标准图框中必有此项！

卢丽忠 · 发表于 2014-7-16 11:47:52

gerald_lee 发表于 2014-7-16 11:36 static/image/common/back.gif: A3 ~1 F( D6 Q7 e. _+ h0 O
视图方向。第三像限（欧美都用此方式），与国内的第一像限相反。主视图一样，上下左右左右视图对调，其他无 ...

图中所示投影为第一视角

小刘-到 · 发表于 2014-7-16 11:51:56

tangcarlos3d 发表于 2014-7-16 11:28 static/image/common/back.gif5 G8 p" ^5 o2 O
图中是投影符号！9 v. V- _- ~1 w. {: H
所提供的图表示是第一象（卦）限投影。也就是中国国标的投影方向。" `% S- K3 c8 u2 w$ W5 F
反过来如果锥形 ...

谢谢前辈！原来是介个意思！又学个新东西！

我爱用acad · 发表于 2014-7-16 12:20:58

说明图纸的视图方向为第一视角。

vinney777 · 发表于 2014-7-17 00:53:33

视角方向，图示是第一视角

lvdeping · 发表于 2014-7-20 11:50:06

本帖最后由 lvdeping 于 2014-7-20 12:26 编辑

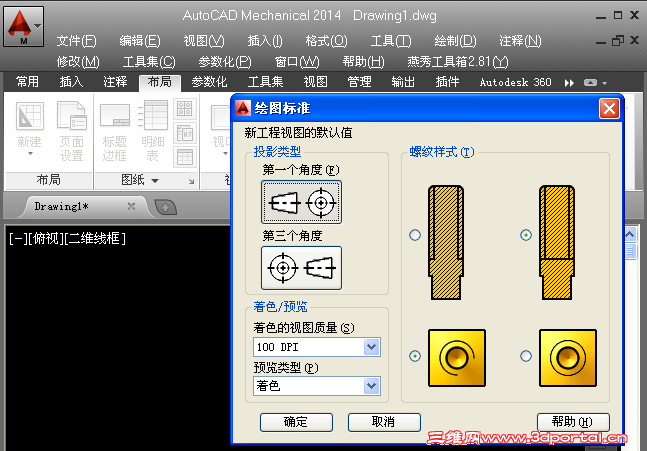

CADD在样式和标准面板中可根据需要直接设置：

小刘-到 · 发表于 2014-7-21 08:26:02

lvdeping 发表于 2014-7-20 11:50 static/image/common/back.gif# ^/ l- L/ Q& p3 m+ h0 v1 v+ N
CADD在样式和标准面板中可根据需要直接设置：

前辈您好，我有一个疑问：不管使用哪一种投影，物体摆放有要求吗？要是没有的话，扭动物体，应该可以看到相同的投影吧？

pangpang · 发表于 2014-7-21 09:01:42

GB/T 14692-2008 技术制图投影法
看一下标准中的内容就清楚啦。

lvdeping · 发表于 2014-7-21 10:46:05

小刘-到发表于 2014-7-21 08:26 static/image/common/back.gif
. V: Q2 z2 q7 q+ H) w& P前辈您好，我有一个疑问：不管使用哪一种投影，物体摆放有要求吗？要是没有的话，扭动物体，应该可以看到 ...

这与物体摆放的位置与角度无关，它总是正视于物体现有的角度投影，这个只是设定物体投影的规则。

fanboshi · 发表于 2014-7-23 15:44:59

用来显示图纸是使用第三角投影还是第一角投影，国内标准是第一角的，国外几乎都是第三角···
简单说就是我们称为左视图的那个图到底放在主视图的左侧还是右侧的区别···
