如何在solidworks绘制五次曲线？

okero

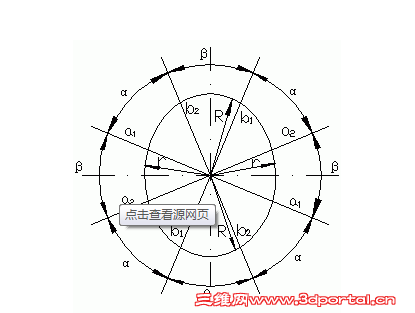

要绘制出如图的双作用叶片泵定子内曲线，其中β（36度）对应的为四段圆弧，相对的圆弧半径相同，两段半径分别为22、23.α（54度）角对应的为四段过渡曲线，方程为http://file:///C:\\Users\\a\\AppData\\Local\\Temp\\ksohtml\\wps_clip_image-7360.png，要求联接尽量平滑，要在solidworks里面完成建模，我用的是solidworks2012版，我是菜鸟，请教一下这个要怎么才能实现。求教具体的操作流程，最好是一步一步详细的过程。word里面编辑的公式好像粘贴不上，已附在图片内。请各位帮帮忙，学生党毕业设计十万火急中。

22553711

俺的理解（错了请指正）：

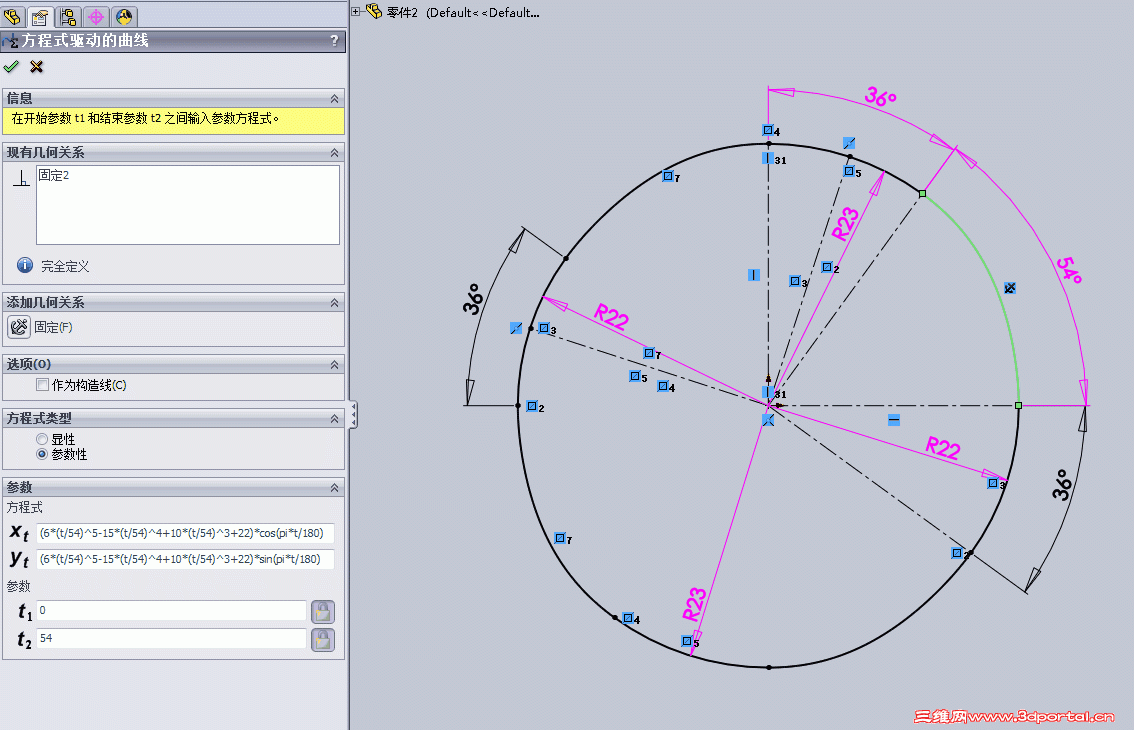

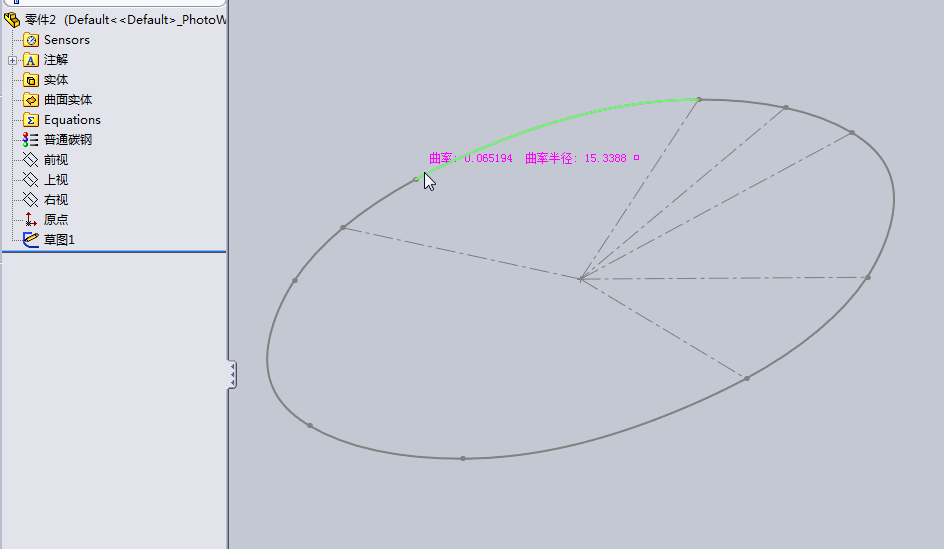

) P" O0 Z6 ?, ^, t楼主提供的应该是极坐标方程，根据自己的理解转换成直角坐标方程做成曲线如下，图2显示出各段线条连接处相切但曲率并不连续。
8 ~' C5 S4 r- w) y0 e* B  y

chaorenkill

虽然不会，但也支持一下，以后要好好学习了

okero

22553711 发表于 2014-5-15 09:54 static/image/common/back.gif
. m6 q- d( P) Y  j) L9 z$ i俺的理解（错了请指正）：
; Z7 V* ^5 v' G! l  E3 g  h* A楼主提供的应该是极坐标方程，根据自己的理解转换成直角坐标方程做成曲线如下， ...

对对，就是这样子的曲线。具体的过程是怎样的？？我大概看懂了，但是怕画不出来。。所以想请教一下具体的操作过程。谢谢啦！

okero

22553711 发表于 2014-5-15 09:54 static/image/common/back.gif
俺的理解（错了请指正）：
楼主提供的应该是极坐标方程，根据自己的理解转换成直角坐标方程做成曲线如下， ...

: S+ O7 n2 O5 I; C2 b% b4 ~# E依照您画的图，已经画出想要实现的建模，谢谢您的不吝赐教！

22553711

okero 发表于 2014-5-15 15:02 static/image/common/back.gif
3 ^! M, {0 O/ A5 A依照您画的图，已经画出想要实现的建模，谢谢您的不吝赐教！

不客气

okero

2 }! p) k0 C- a9 ?6 L" _# W

22553711 发表于 2014-5-15 16:13 static/image/common/back.gif
5 Q- e, H2 \/ d+ \! j7 `不客气

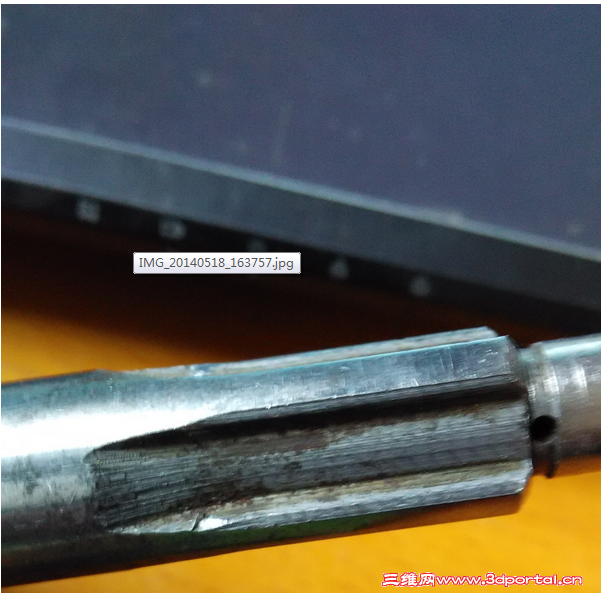

( A) A+ ?# n5 C0 v6 Z, R再麻烦您一下，矩形花键的退刀槽要怎么绘制？花键规格为4*9mm*15mm，圆周分布四个键齿，小径9大径15，键齿长12mm，退刀槽长10mm。大概就是图片上的样子，倒角可以先不予理会。
