Solidworks工程图中，关于剖面深度的请教！

shianchen

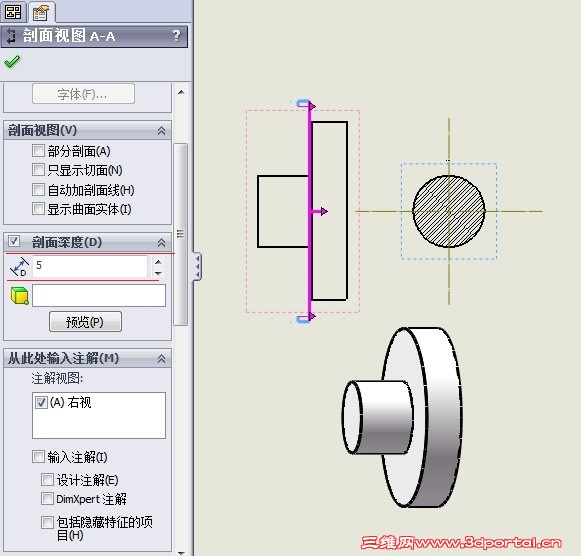

如附图，我选取了5mm的剖面深度，如何在工程图中标示出来，右侧剖视图是我选取了5mm剖面深度的结果呢？
/ V6 y: h$ r3 B
) b, E! q1 H5 ^" E% g2 `就这个示例零件，如果直接剖视的话，会连大圆盘也一起显示在剖视图上的。选取了一定的剖视深度之后，就可以不用显示了，只是为了举例说明而已。但如何在剖视图上表达出来？

shianchen

寂静天花板 发表于 2014-5-5 10:47 static/image/common/back.gif
9 ]; Y/ {" H! f# a% J. i8 V你勾选只显示切面，就一切OK了，根本不必使用什么剖切深度。
0 g( y+ o! j) k0 X4 Y! x" n因为国标中的剖面视图根本没有什么剖切深度的 ...

8 x4 C" f1 ?5 w" F. F谢谢！
7 E2 M& N4 t+ d我也是在看别人的图纸，发现这个问题的，之前我还真没注意过。
查了一下，也没找到什么关于剖切深度的说法，所以来论坛求教了。
* T. |- Q8 Z+ F
$ T9 ]% }) h2 G) _( Q我不是学机械的，对作图的一些原则不清楚。就像我做的那个示例，如果选择“显示切面”，就显示不出大圆台了；如果不选，默认就显示了。
) n/ y$ z- k$ _0 M1 t
% d$ ?( R( Y6 F1 n) u1 N7 h% q那也就是说，这两种表达方式可以根据需要随意选择。而不存在说，哪种对，哪种不对，是吧？
3 b$ N3 n. a, `+ r" O
1 o) l8 h0 t2 A$ j  P2 t9 z# w* f因为我们的图纸，需要做外贸的业务员也审核查看一下。按他们的理解来说，就应该带着大圆台，不带的话，就理解不了了。。。
- e2 i$ D2 S% @- z$ [
) i) `( s$ \1 Y9 }' v$ `

socaug

两种表达方式，一种叫剖面图，一种叫断面图（在SW里叫切面）。
假想用剖切面剖开物体后，移去介于观察者和剖切面之间的部分，对于剩余的部分向投影面所做的正投影为剖面图。
0 t! J+ M! H* y0 o假想用剖切面剖开物体后，仅画出该剖切面与物体接触部分的正投影，所得的图形称为断面图。
