SW圆环内壁导油槽该怎么画

2804715346 · 发表于 2014-4-20 18:08:25

您需要登录才可以下载或查看，没有帐号？注册

x

SW圆环内壁导油槽该怎么画

我爱用acad · 发表于 2014-4-20 20:15:16

没有其他参考，无从下手啊

2804715346 · 发表于 2014-4-20 20:26:22

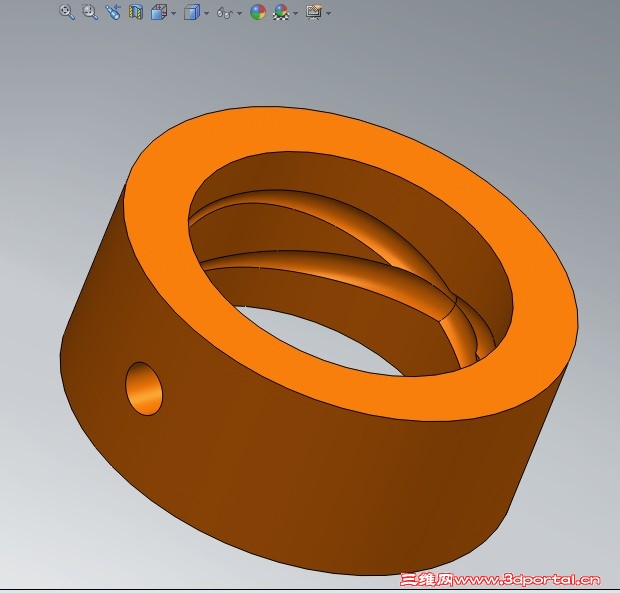

就是一个滑动轴套，要在内环壁上建导油槽，从剖面图上看是个X型

我爱用acad · 发表于 2014-4-20 20:33:55

2804715346 发表于 2014-4-20 20:26 static/image/common/back.gif
" I' [8 L5 ?6 G+ T+ F4 y; ~3 f就是一个滑动轴套，要在内环壁上建导油槽，从剖面图上看是个X型

简单了，旋转切除呗，

ryouss · 发表于 2014-4-20 20:59:10

2804715346 发表于 2014-4-20 20:26 static/image/common/back.gif
/ i3 b: U7 y/ M4 k; B) c" K: y就是一个滑动轴套，要在内环壁上建导油槽，从剖面图上看是个X型

這樣嗎

part1.rar (206.66 KB, 下载次数: 57)

我爱用acad · 发表于 2014-4-20 22:55:10

ryouss 发表于 2014-4-20 20:59 static/image/common/back.gif$ m! k% J6 g! F
這樣嗎

梁兄是对的，我想简单了。

2804715346 · 发表于 2014-4-21 10:17:22

虽然不是我要的，但也给我了一个思路，谢谢了，看我画得，实现有些麻烦，看下能不能有更好的方法

eric.bo · 发表于 2014-4-21 12:55:14

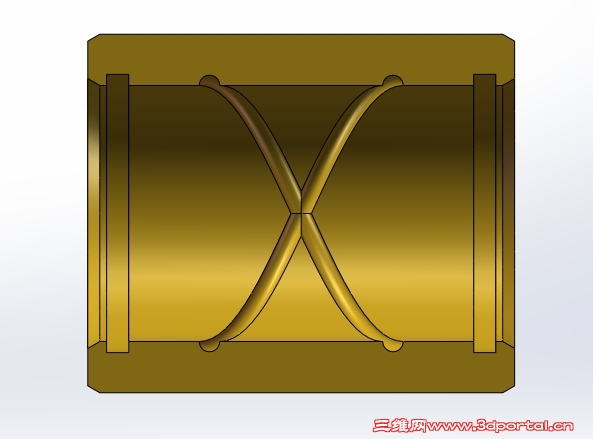

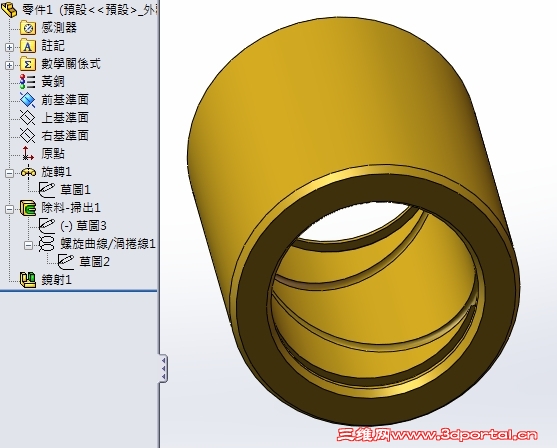

两条螺旋扫描，一正一反螺旋线

hongwei_1987jp · 发表于 2014-4-21 20:37:39

本帖最后由 hongwei_1987jp 于 2014-4-21 20:38 编辑

参考下，实体切除


力学研究所 · 发表于 2014-4-21 21:11:28

吸气端径向轴承.zip (245.99 KB, 下载次数: 24)

阿帕奇 · 发表于 2014-4-22 09:30:55

hongwei_1987jp 发表于 2014-4-21 20:37 static/image/common/back.gif
0 T/ j' x% n8 u0 B1 M: O5 j参考下，实体切除

看老兄换中文版的有段时间了

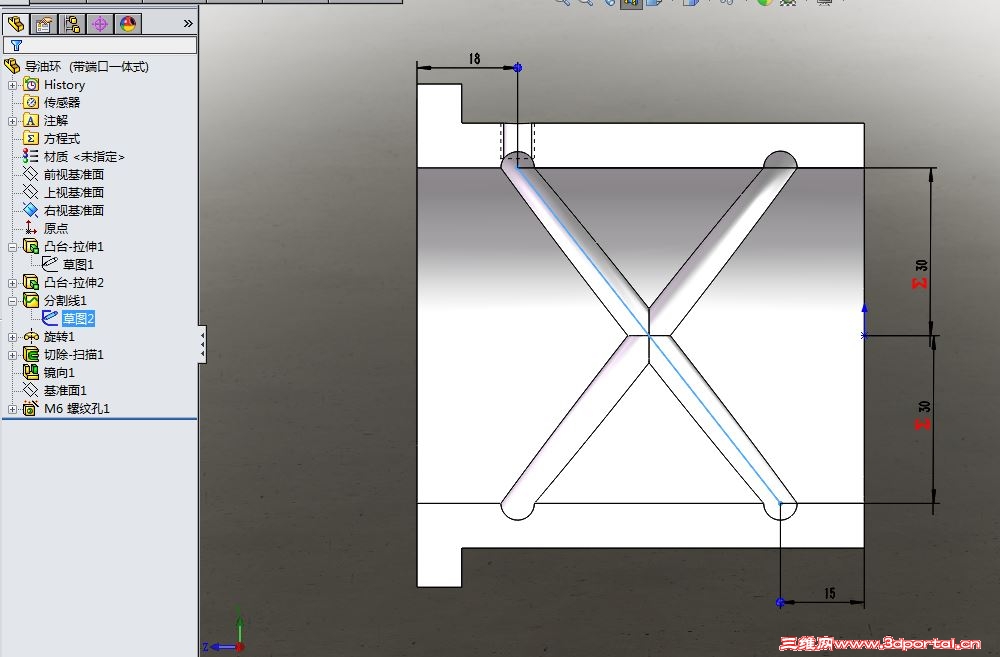

BACKTO_NintyS · 发表于 2014-4-22 10:20:21

5楼兄台的相交线过于尖锐，有尖角，可以适当修改下扫描环与路径的几何关系，见下图

hongwei_1987jp · 发表于 2014-4-22 11:14:02

阿帕奇发表于 2014-4-22 09:30 static/image/common/back.gif
: ^7 ?5 s5 Q4 N2 K9 ~. @& n看老兄换中文版的有段时间了

是啊，还是看中文的比较习惯的

2804715346 · 发表于 2014-4-24 12:49:21

大家真很热心，谢谢了啊，问题解决了

2804715346 · 发表于 2014-4-24 13:00:07

九楼的用分割线是怎么做的，能上图吗
