[已解决] 阵列参考匹配问题

[复制链接]
发表于 2014-1-11 12:50:47 | 显示全部楼层 |阅读模式 来自: 中国天津

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
本帖最后由 rqgogo 于 2014-1-11 13:11 编辑 * N" q1 F9 M' ^

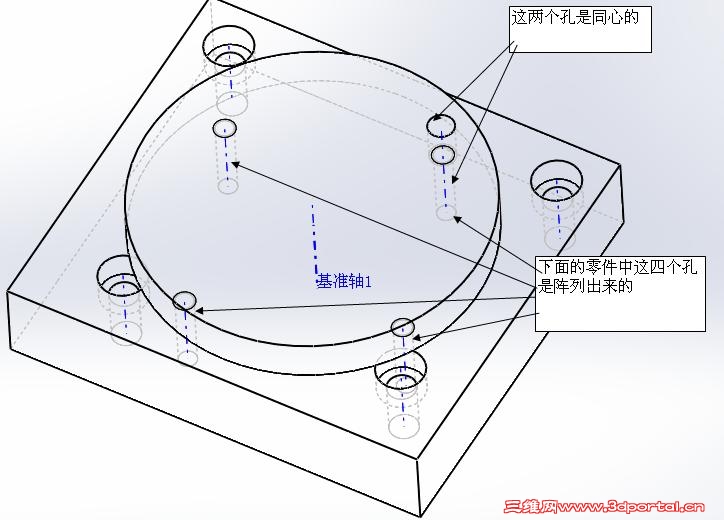

8 M1 m" [4 Q  z$ E7 ?7 [) g如图,在零件2上有一组4个的阵列孔,然后在装配件里有一个零件3做一个孔和它同心,那么怎样阵列这个孔使它自动进行参照的阵列。

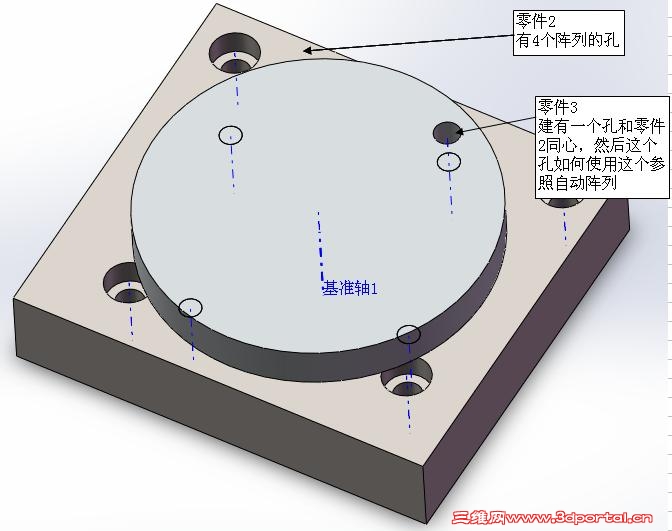

. P+ g0 _7 i2 Z; ]5 ?2 v 未命名.JPG
1 @# u2 l: h/ `2 Q3 J. ^6 j4 t
) _. R9 M) ]9 x$ L哦,抱歉说错了,是两孔同心的。
5 ]! S" c: @2 B4 m, T2 ~$ d/ p9 U3 S 未命名2.JPG
发表于 2014-1-11 13:03:07 | 显示全部楼层 来自: 中国浙江嘉兴
话说,没看懂哪个和哪个同心。。。
 楼主| 发表于 2014-1-11 13:12:30 | 显示全部楼层 来自: 中国天津
抱歉,描述有误,修正如楼上,谢谢。
 楼主| 发表于 2014-1-11 15:30:23 | 显示全部楼层 来自: 中国天津
我想要达成的功能是和PROE里的一样,选要阵列的孔进行阵列,然后可以自动的按照参照的孔的阵列进行阵列,请各路大神指教。
 楼主| 发表于 2014-1-13 11:42:10 | 显示全部楼层 来自: 中国天津
没有这个选项啊?
 楼主| 发表于 2014-1-18 14:40:49 | 显示全部楼层 来自: 中国天津
这个问题无解吗?
发表于 2014-1-18 16:13:15 | 显示全部楼层 来自: 日本
rqgogo 发表于 2014-1-18 14:40 static/image/common/back.gif
- p/ i" W3 [5 Z' u# N2 ]6 K  t8 }这个问题无解吗?
3 _- m- j3 d$ O
不是很明白你说的,把你的文件发来,看看吧
 楼主| 发表于 2014-1-20 12:26:28 | 显示全部楼层 来自: 中国天津
本帖最后由 rqgogo 于 2014-1-20 12:48 编辑 - l* j: d* {0 H  O7 y

1 H* a8 e7 w1 k* c0 H& x5 ook,如附件。

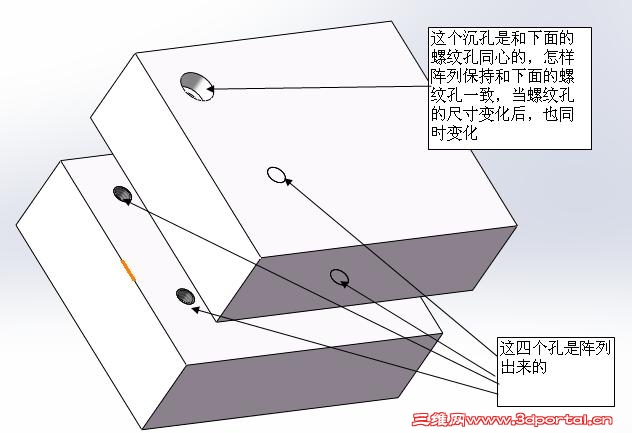

' m& {& T# U  k0 S1 o8 P3 Q 未命名.JPG
+ k2 R9 W: u8 k- S" F1 i6 j
3 f8 I& }, \9 M' K  U 装配体2.rar (148.66 KB, 下载次数: 2)
发表于 2014-1-20 14:30:42 | 显示全部楼层 来自: 中国台湾
樓主是要達到『孔位自動配合』的目的吧?
5 s% N2 k; w) L7 \: K4 p方式很多種,簡單介紹以下幾種,而且即便是設變孔位或是數量都沒問題。
5 c0 a' z& ~% H; o! L& G1 ]) Z8 g. d3 H; v9 T
【草圖驅動陣列】
& A& Q% N" g  K在零件1做好M6的螺孔,然後使用草圖驅動陣列(草圖就是孔的位置)生成其他螺孔。3 n$ ]1 V3 {3 W, N% ~
在裝配底下編輯零件2,鑽好一個Ø11的孔之後,再一次使用草圖驅動陣列,* \7 I- B4 |! L( D# N
此時的草圖就點選方才零件1中的那個,無需另外再繪製。6 I8 V  |# ?7 U4 b# H/ Q9 M$ H
由於引用的是零件1中的草圖,所以當草圖有變化,無論位置或數量,零件2的孔也會跟著改變。. C6 y% R! @( y8 V6 y7 s2 t; g
/ X8 c. K/ v' l4 g9 N

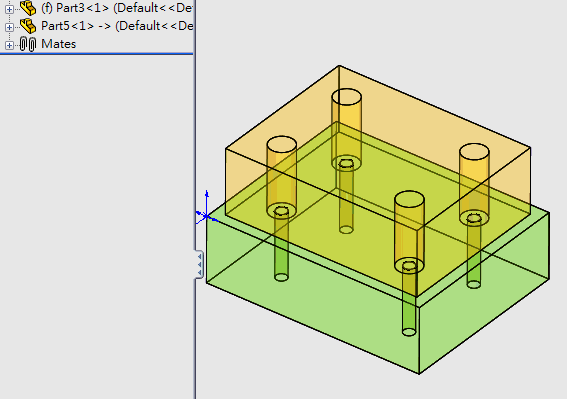

capture-1.gif 2 L9 [8 L# p/ C$ |# k" l8 T+ a7 A

评分

参与人数 1三维币 +3 收起 理由
阿帕奇 + 3

查看全部评分

发表于 2014-1-20 14:35:56 | 显示全部楼层 来自: 中国台湾
gt.adan 发表于 2014-1-20 14:30 static/image/common/back.gif
0 a0 ]. d, @. M樓主是要達到『孔位自動配合』的目的吧?
4 [7 K9 A- [" ^; d) L+ |* V方式很多種,簡單介紹以下幾種,而且即便是設變孔位或是數量都沒 ...
9 |; j; Y% q; {

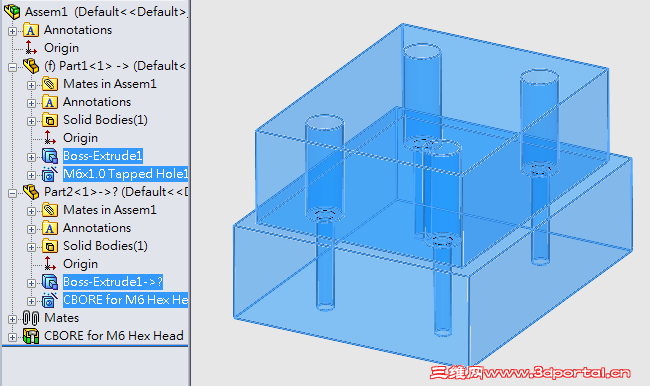

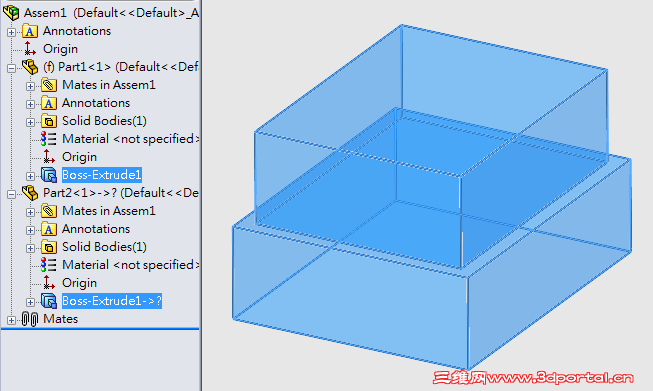

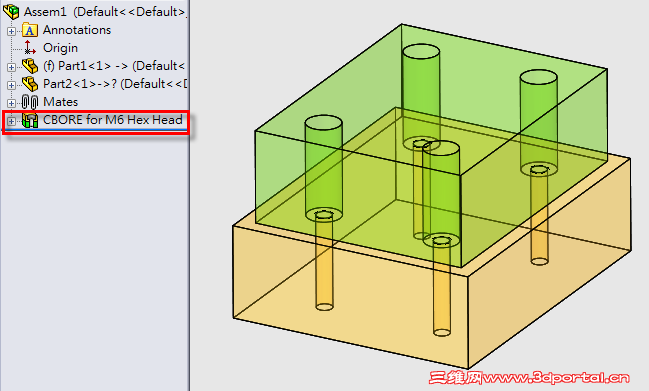

第二種方式,善用『孔系列』。如下圖所示,8 D, k4 w4 T% s; H
鑽孔前,兩個零件都各只有一個拉伸特徵。: z: q/ v2 c# I5 p; e& W
在裝配中使用孔系列,一次生成所要的位置草圖,孔的設置方式按步驟說明即可。
  m8 K1 o# [0 G. O完成後兩個零件各自生成孔特徵。
3 z. \! r$ i( U1 [, D2 o. |7 C( R3 _/ U" @& ~+ V* Y( x. j
2014-1-20 下午 01-45-35.png " Q5 q2 I6 t( W; E9 O4 g* ~

2 ^: P0 K% t. f: U  u/ a1 s 2014-1-20 下午 01-48-43.png
* |; }5 u; @. J0 V1 a+ ~
0 M4 D7 f; ~" S' F% F$ c0 D0 L8 u 2014-1-20 下午 01-49-32.png 7 u. _' A! m6 m1 H, Z9 D

评分

参与人数 1三维币 +3 收起 理由
阿帕奇 + 3

查看全部评分

 楼主| 发表于 2014-1-22 14:22:01 | 显示全部楼层 来自: 中国天津
太感谢了,这正是我需要的,谢谢。
