求助图中的螺旋形状怎么画出来的

然也 · 发表于 2014-1-6 22:19:58

您需要登录才可以下载或查看，没有帐号？注册

x

本帖最后由然也于 2014-1-7 17:57 编辑

求助图中的螺旋形状怎么画出来的

乐一个 · 发表于 2014-1-7 08:25:32

看在都是新人的面子上告诉你，没有图

阿帕奇 · 发表于 2014-1-7 08:33:50

你的图呢

然也 · 发表于 2014-1-7 17:58:34

乐一个发表于 2014-1-7 08:25 static/image/common/back.gif
5 N7 ]9 v; ~* T$ Q, v看在都是新人的面子上告诉你，没有图

对不起现已经把图传上了

然也 · 发表于 2014-1-7 17:59:22

阿帕奇发表于 2014-1-7 08:33 static/image/common/back.gif4 i. ^; [2 D/ I$ I( j
你的图呢

sorry 新人不会弄现已上传

22553711 · 发表于 2014-1-7 21:18:58

本帖最后由 22553711 于 2014-1-7 21:20 编辑

常规做法：1.利用螺旋线作一个锥度螺旋，然后扭转扫描
2.旋转一个锥面，扫描曲面求交叉曲线作路径，然后扭转扫描
方程做法：1.推导出锥度螺旋线，扭转扫描
2.推导出贴图中曲线，直接扫描
其他做法……

22553711 · 发表于 2014-1-7 21:30:54

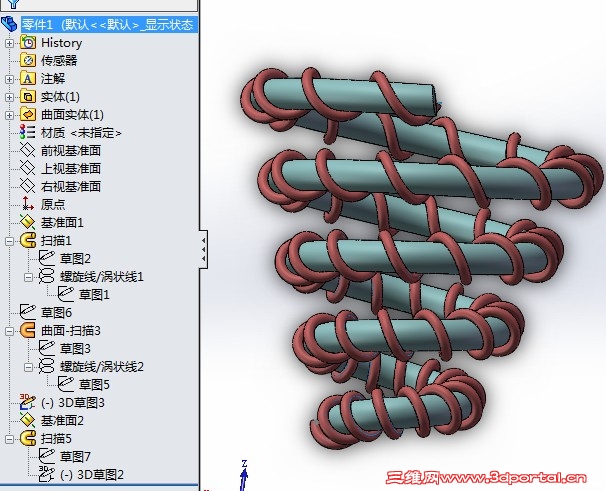

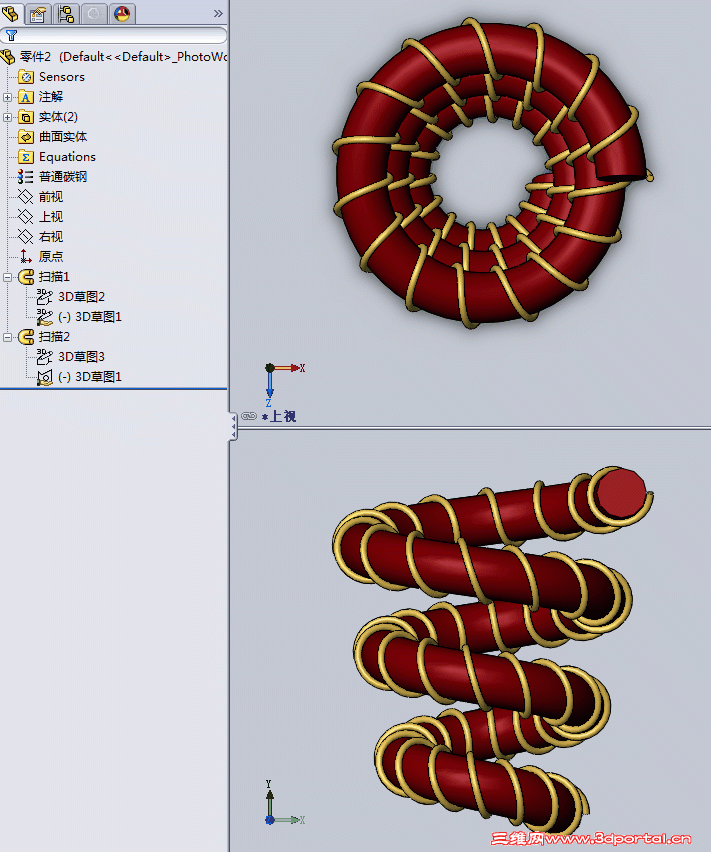

大致做了一个，小圆有点扁～

然也 · 发表于 2014-1-7 21:43:52

22553711 发表于 2014-1-7 21:18 static/image/common/back.gif
% V/ e: _, q1 u$ X常规做法：1.利用螺旋线作一个锥度螺旋，然后扭转扫描9 r$ }' O' y5 [6 c
2.旋转一个锥面，扫描曲面求交叉曲线 ...

我试了下，还是没画出来。能做一个模型传上来学习下吗？求大神指教啊！！！

22553711 · 发表于 2014-1-7 22:03:27

然也发表于 2014-1-7 21:43 static/image/common/back.gif2 g. D' \) B# b: _
我试了下，还是没画出来。能做一个模型传上来学习下吗？求大神指教啊！！！

不是俺小气不上P(这东西本就不难，藏着掖着惹人笑话),实在是文件加密了

pzhzs · 发表于 2014-1-7 22:32:44

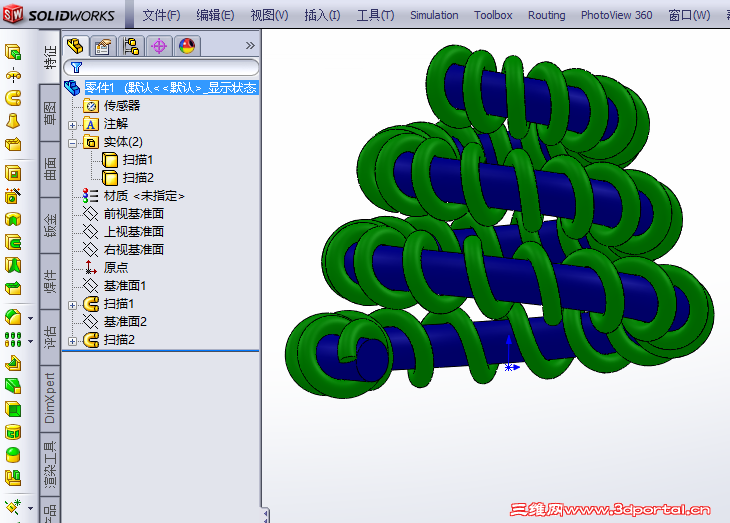

我来画一个

sw2012版文件：

零件1.rar (42.12 KB, 下载次数: 45)

LQw1 · 发表于 2014-1-7 23:19:21

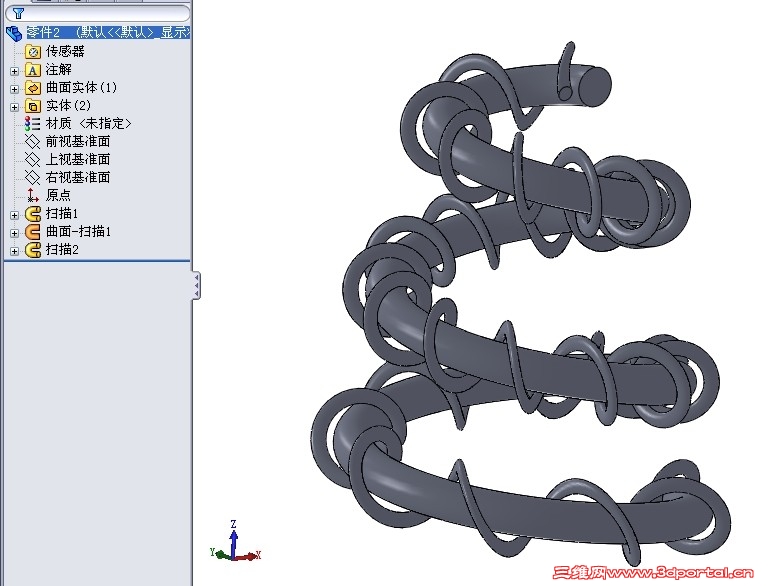

做一个，特征树有点乱啊

乐一个 · 发表于 2014-1-8 08:27:33

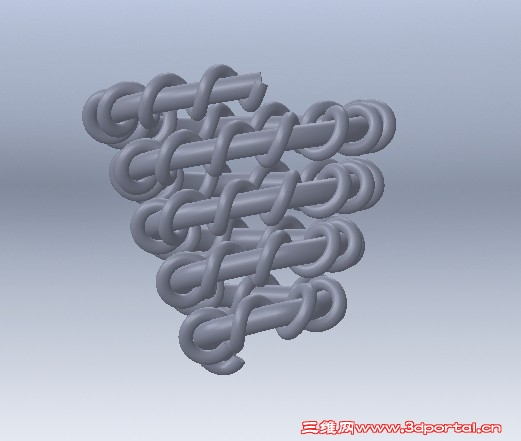

我试了下！！！！！！！！！

ql520 · 发表于 2014-1-8 09:05:03

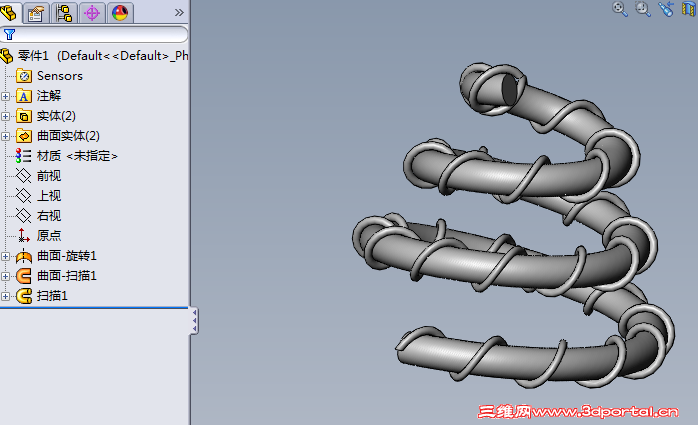

菜鸟，现学现画的！

22553711 · 发表于 2014-1-8 12:22:27

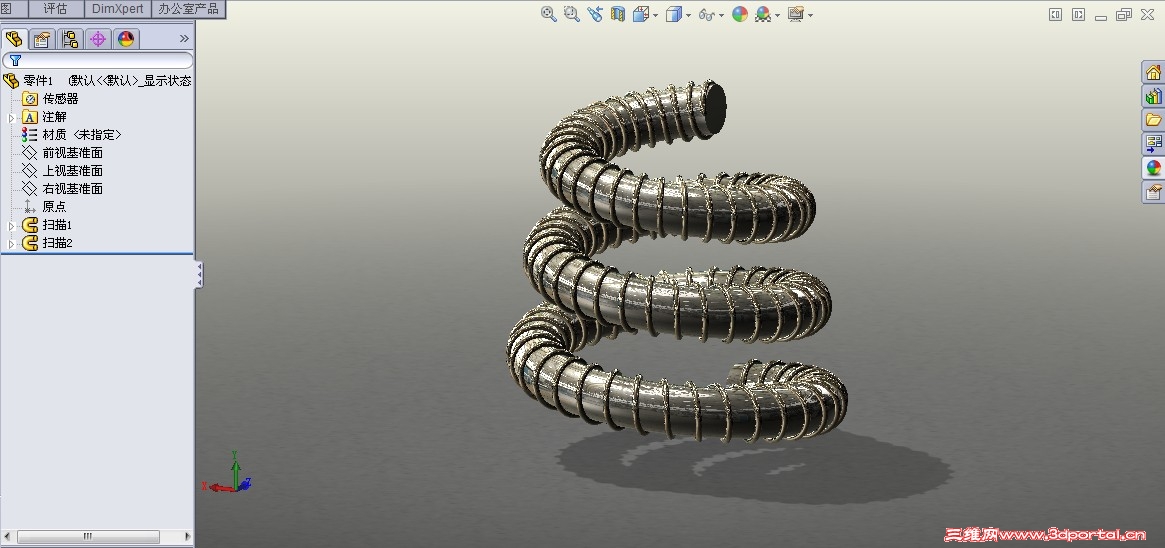

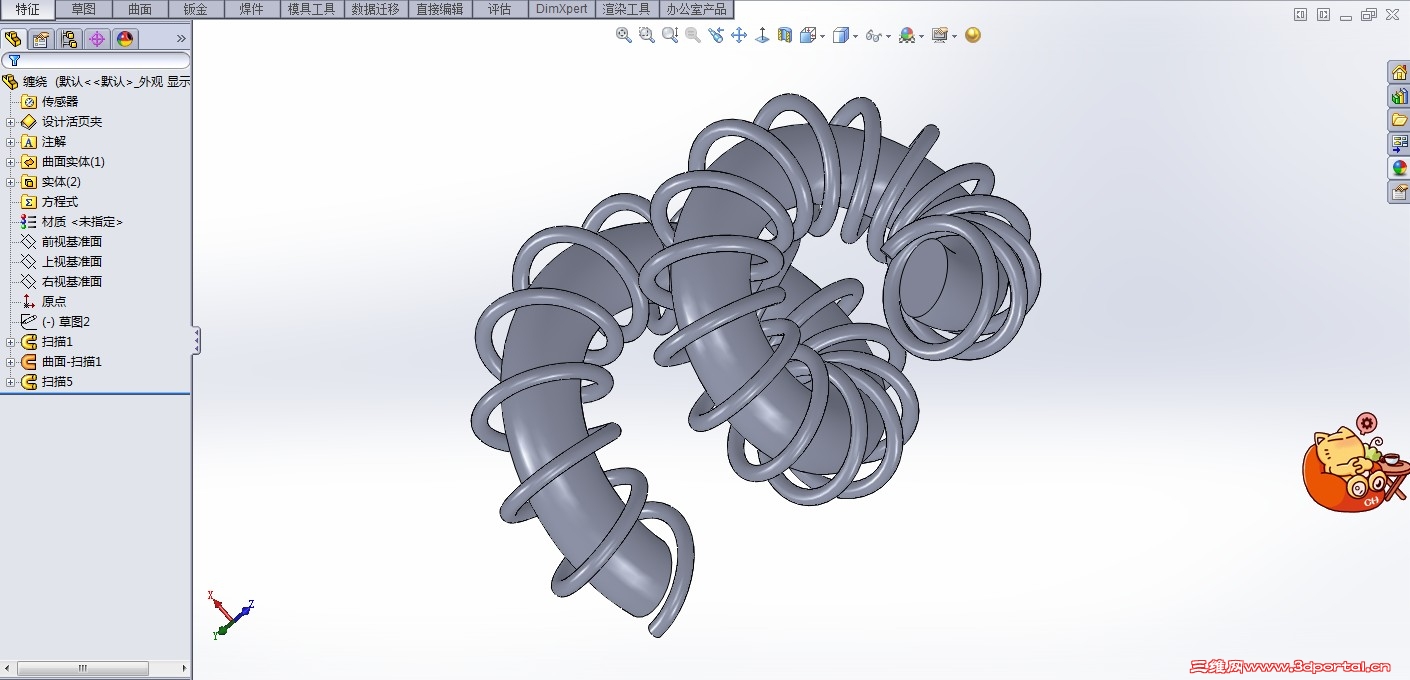

方程做法：

grenfa · 发表于 2014-1-18 15:36:50

SG小瓜 · 发表于 2014-3-10 22:41:48

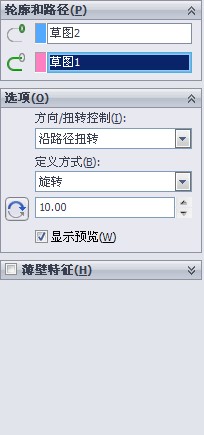

两个扫描搞定第一个扫描选项：沿路径扭转---旋转
