关于Solidworks组合功能的问题

不认真的猫

大家好，新手遇到的问题，想求大神解决……
2 V& d' t* R0 v) \) [& d问题是这样的：
2 {( T6 d& p* f2 s2 o& X) G

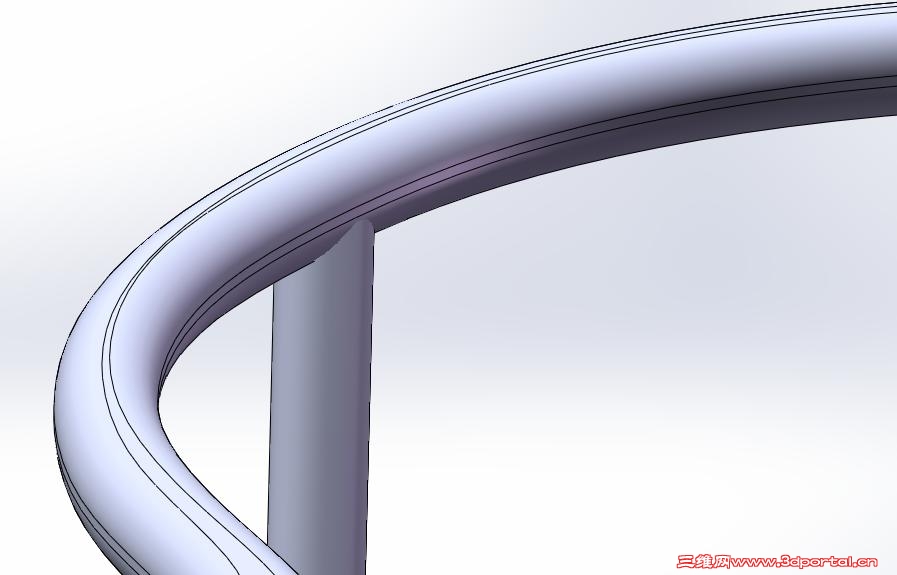

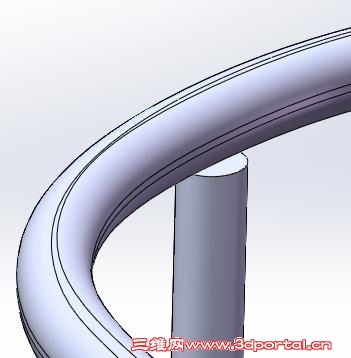

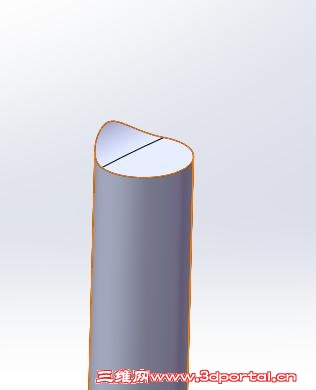

本人想把下面的立柱通过组合功能，减去上面的弧形零件，但是结果却是下图那样的，少了右部的一块相贯的，期望的结果是和上面弧形零件有很贴合又不干涉的相贯。因为立柱不是垂直的，不然可以拉伸到实体。请问这个是怎么回事……谢谢^^

zhujiang998

用结构焊件非常好处理

彤儿

即然是斜的,可能是右侧相贯块太薄了被合并掉了

阿帕奇

你把你的文件传上来看看

不认真的猫

阿帕奇 发表于 2013-11-28 08:29 static/image/common/back.gif
你把你的文件传上来看看

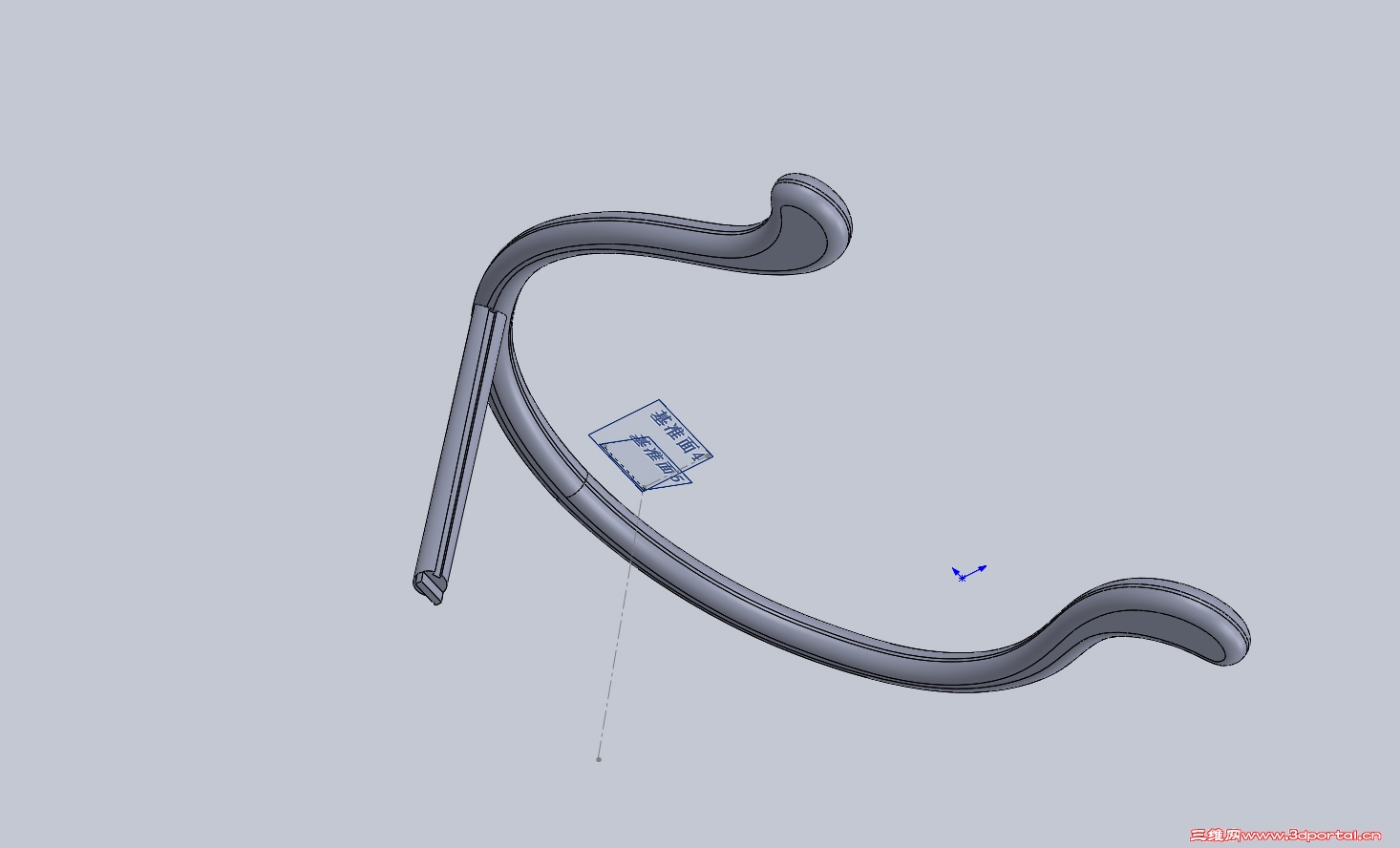

文件，已上传，谢谢……皇宫椅_后立柱.rar
' O; G! P" A7 k7 f5 Z* S* ^

不认真的猫

zhujiang998 发表于 2013-11-27 15:39 static/image/common/back.gif
# ^: F! B1 I  A; F3 Y& t用结构焊件非常好处理

不知道你说的这个功能是怎么用的呢，有没有可以学习的范例呀……

爱上下午茶

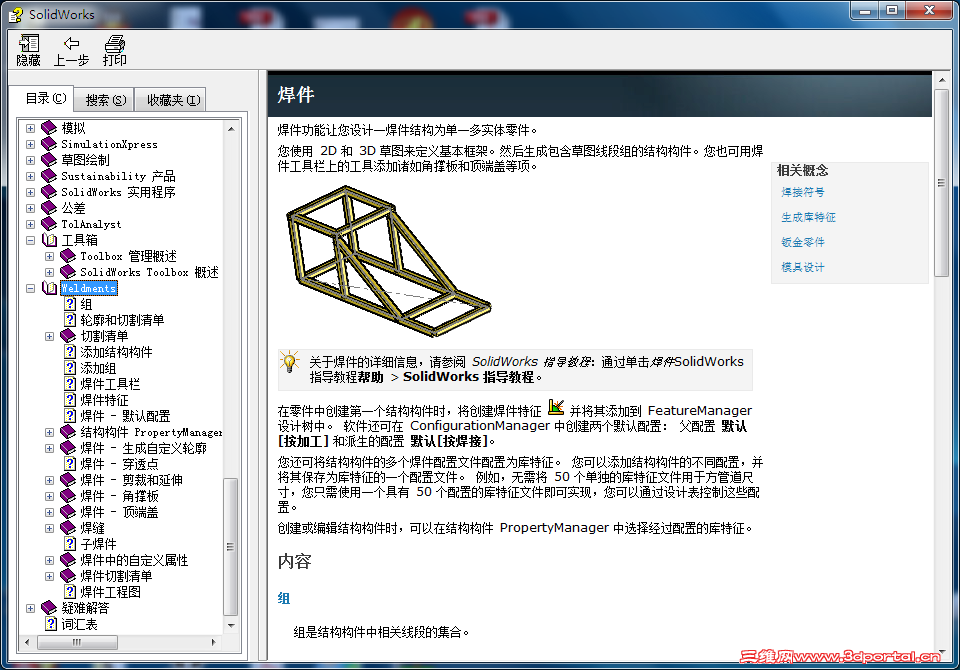

你得在SW里添加焊接插件，然后利用焊接功能进行绘图

不认真的猫

爱上下午茶 发表于 2013-12-3 11:26 static/image/common/back.gif
* x+ Z/ G1 t6 E0 m你得在SW里添加焊接插件，然后利用焊接功能进行绘图

请问有没有这方面的实例教学什么的呀……

machine134

不认真的猫 发表于 2013-12-3 12:57 static/image/common/back.gif
$ {4 {* m) g* I, K( \4 x. j请问有没有这方面的实例教学什么的呀……

5 g+ Y$ h( e: ?+ a8 @看软件自带帮助

txz1314

你的草图画的毛病大了去了，这个图是可以用焊件模块去设计，但草图必须准确。草图中大圆圈的基准面丢失，立柱在形成实体时外围超出大圆圈的外围，我将你丢失的基准面重做并将大圆圈的草图向外等距2MM组合成功，见图片及附件(SW2013画的）。另外不明白立柱为啥用放样去画，草图的外形有较大差异时才用放样，这个只要你将基准面、草图做准确完全可以用拉伸去画。不知对否。
