角度公差问题

fd3d · 发表于 2013-10-21 23:05:06

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

在SW工程图里，假设有一个角度，基本尺寸是30°，上偏差是+30'，下偏差是0。
要求标注上去后，不出现多余的文字：比如基本尺寸变成30°0'，上偏差变成+0°30'也不行。
请问怎么标注呢？

曼查的鲁达 · 发表于 2013-10-22 21:21:39

哈哈！天花板大侠的话有道理！

fd3d · 发表于 2013-10-24 01:29:53

标不出来就得了，用得着想标准吗？
想这么标肯定是有原因的。

fd3d · 发表于 2013-10-25 00:37:23

寂静天花板发表于 2013-10-24 06:40 static/image/common/back.gif6 {) f) ]. F6 a$ Y
任何制图软件必定遵循一定的制图标准，如果这种标注是你瞎编的，请问软件为何要能标注，标注这种只能你自 ...

某些时候，一个问题有人回答比没人回答更郁闷啊！

阿帕奇 · 发表于 2013-10-25 08:44:01

fd3d 发表于 2013-10-25 00:37 static/image/common/back.gif: ?, Z$ ?% q3 C
某些时候，一个问题有人回答比没人回答更郁闷啊！

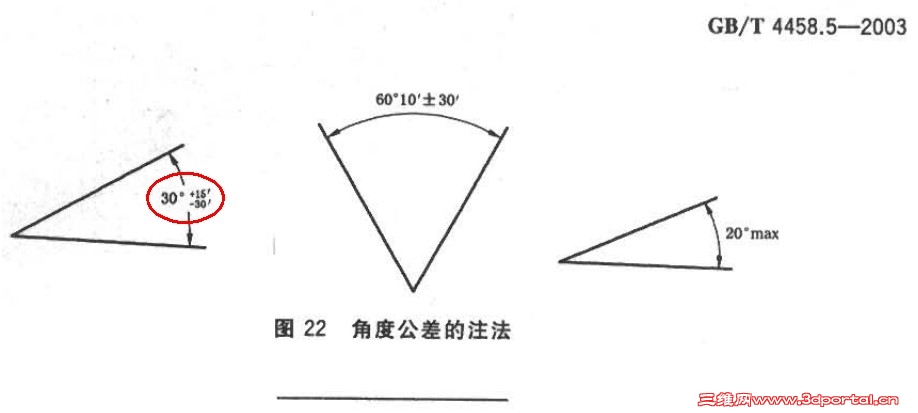

可以做到这样，估计还是有些差距

fd3d · 发表于 2013-10-25 19:32:08

阿帕奇发表于 2013-10-25 08:44 static/image/common/back.gif) B1 ` ^) K3 W
可以做到这样，估计还是有些差距

谢谢！

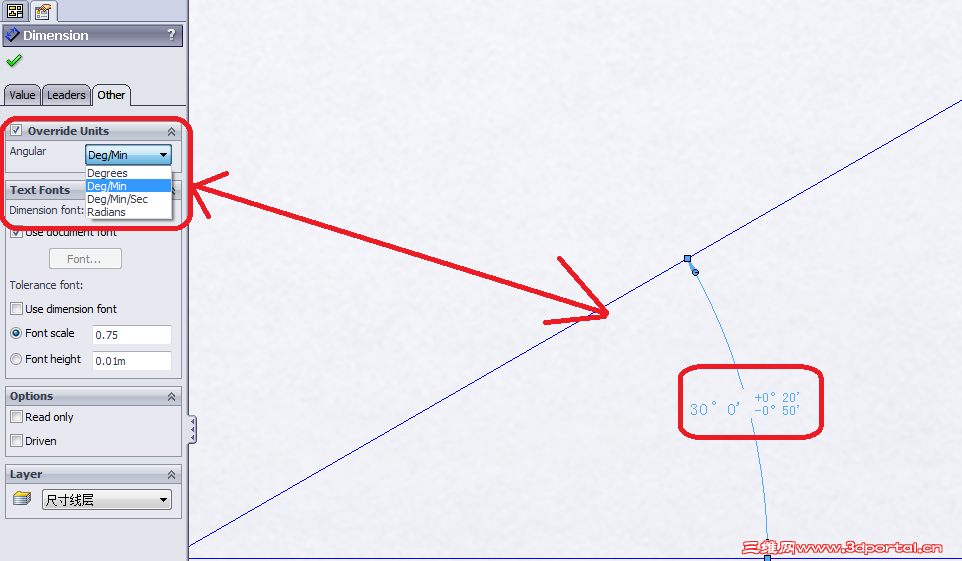

这种样式我也折腾过，因为标注的空间有限，只能用我图中的方式才能标下去。
后来用注释的方式标注公差了。

ddgcd · 发表于 2013-10-25 19:40:52

可以标吧，仔细捉摸一下

fd3d · 发表于 2013-10-25 19:44:22

ddgcd 发表于 2013-10-25 19:40 static/image/common/back.gif
1 a8 Q3 v! B4 D: `4 n9 g: z可以标吧，仔细捉摸一下

如果SW有前导消零和后续消零的功能就能解决。
我折腾很久，没弄出来，才来提问的。

阿帕奇 · 发表于 2013-10-27 08:44:30

fd3d 发表于 2013-10-25 19:44 static/image/common/back.gif
# R- `4 G* `8 u7 ?* i5 A如果SW有前导消零和后续消零的功能就能解决。7 r0 `7 j/ R+ M+ s% {' s; R
我折腾很久，没弄出来，才来提问的。

不用分，直接零点几度不也可以吗？

ganyiwei · 发表于 2013-10-27 17:32:32

阿帕奇发表于 2013-10-27 08:44 static/image/common/back.gif
1 P4 \2 B' u1 o% N0 c+ [% G0 I不用分，直接零点几度不也可以吗？

用小数是不准确的，因为不是每个数都能被60整除。

阿帕奇 · 发表于 2013-10-28 07:52:01

ganyiwei 发表于 2013-10-27 17:32 http://www.3dportal.cn/discuz/static/image/common/back.gif4 ~* h2 l! b+ z" ?, j8 u
用小数是不准确的，因为不是每个数都能被60整除。

不是除吧，是乘以60的关系，另外想把公差精确到多少呢？
一般产品0.0000X°够不？

fd3d · 发表于 2013-10-28 22:28:19

本帖最后由 fd3d 于 2013-10-28 22:30 编辑

很多角度尺寸，还是用万能角度尺测量的，所以用度/分的单位可以方便车间工人和检验人员。
确实是除以60的关系，比如30‘就是30/60=0.5度。
SW的工程图功能是非常强大好用的，我不会因为这点小问题对使用SW产生任何影响，
只是想搞清楚是不是我自己标注的问题，我已经完全抛开autocad了。

阿帕奇 · 发表于 2013-10-29 10:48:56

fd3d 发表于 2013-10-28 22:28 static/image/common/back.gif
! v. a$ |- j( C7 O/ e c- m很多角度尺寸，还是用万能角度尺测量的，所以用度/分的单位可以方便车间工人和检验人员。
" @/ q) ~ v3 E o ?+ n3 S确实是除以60的关 ...

°变成分，是除的关系？

fd3d · 发表于 2013-10-30 23:28:39

阿帕奇发表于 2013-10-29 10:48 static/image/common/back.gif
5 c2 P8 t8 k2 d- V3 X* W°变成分，是除的关系？

我们是理解成：分转度，因为我公司标注角度公差都是标注分（如果公差超过一度，肯定要用度，但是没有这么大的公差。），便于操作工和检验员检查。不存在度转分的时候。
所以认为你也说的是把我的分转度。12楼的意思是：假如我要标注的偏差是11'，用度做单位的话，就除不尽。你在13楼的回答也容易让人理解错。因为我的问题中用的是分，所以不会、不用再想度转分的问题。
现在都明白了，大家都对了。

阿帕奇 · 发表于 2013-10-31 07:58:16

fd3d 发表于 2013-10-30 23:28 static/image/common/back.gif
: F7 @; N. o( Q1 g' \" T. c我们是理解成：分转度，因为我公司标注角度公差都是标注分（如果公差超过一度，肯定要用度，但是没有这么 ...

是可以除不尽，精度够了就可以了，因为sw达不到你要求的标注格式，所以要么你按公司的来要么就按软件来，转成度。
我认为不必再除尽和除不尽转牛角尖。因为圆周率你不也是用到了3.14吗
再有公英制图纸转换都是达到了精度要求即可。

fd3d · 发表于 2013-10-31 22:07:10

阿帕奇发表于 2013-10-31 07:58 static/image/common/back.gif/ r# |. G! J! q. i
是可以除不尽，精度够了就可以了，因为sw达不到你要求的标注格式，所以要么你按公司的来要么就按软件来， ...

有道理，这次是因为标注空间不够。平时标注角度公差的时候，我都是用0°15'这样的格式，我觉得没问题。
如果用度做单位，除不尽就可以用公差内缩的原则，也是没问题的。
