螺旋槽建模方法

zw19791018

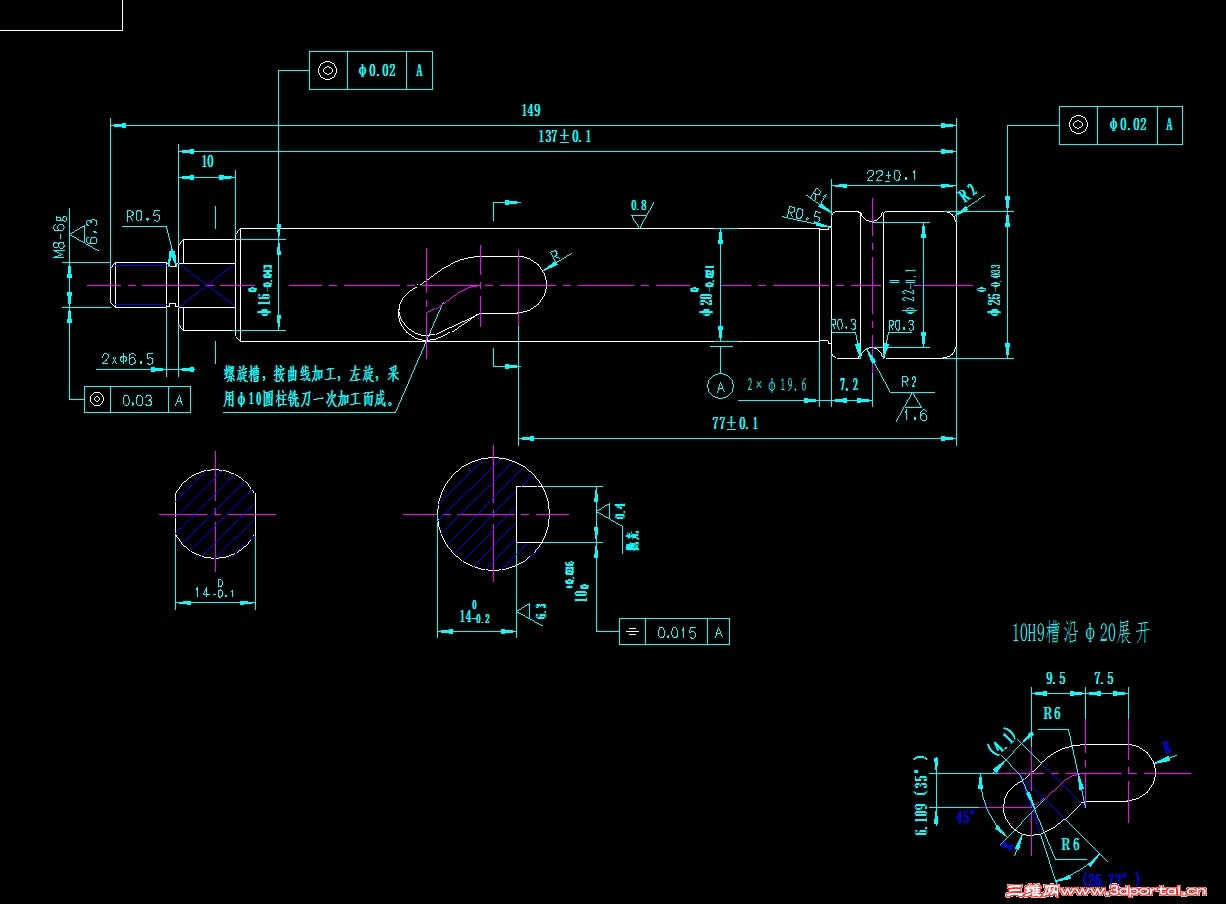

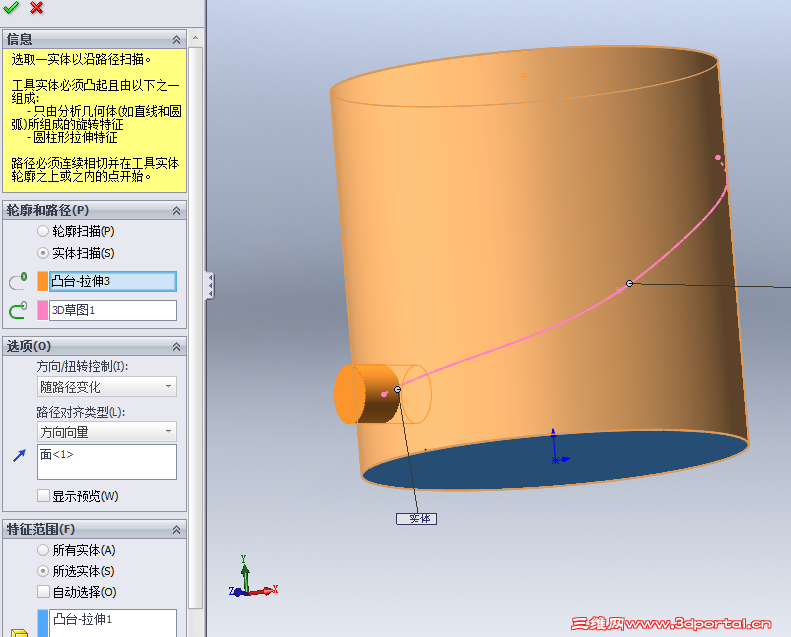

" P* l2 H( D$ O这个螺旋槽，我用的方法是实体扫描切除，
) u( d7 a% g! a+ X( y) O3 h

8 d* l; Z1 h# C' E  x6 P) x; L. U! q原文件附上，请大家指正
8 @- ^) L) G4 f8 Y( k8 d6 \) t Desktop.rar (380.12 KB, 下载次数: 40)

2013-9-23 21:17 上传

点击文件名下载附件

bwg998

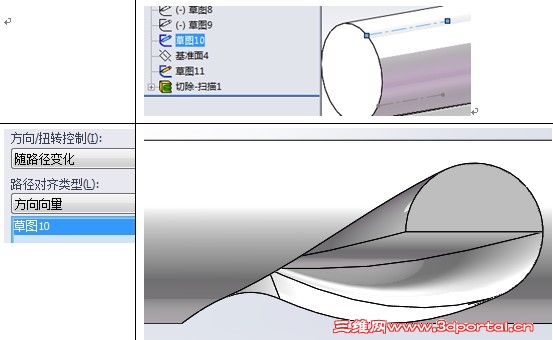

你好  ，你附件我打不开，我最近也是有个和你一样的问题。我也是用的实体扫描，切除。曲线用投影曲线，有两段  我是分开用实体扫描切除的。
我看你的图片    方向向量 选择错误吧  。应该选择圆柱的表面 或者圆柱的中心轴线 就对了。你再试试。
# `: Y4 |5 ^4 ]- d' l

6 a) a" ^2 N+ h3 E( U* d# D你看看 我的帖子
+ n6 {) N! D; \+ L+ a. P  D! D$ jhttp://www.3dportal.cn/discuz/fo ... ead&tid=1389545

此消彼长

用“包裹”来切除

pzhzs

此消彼长 发表于 2013-9-24 20:08 static/image/common/back.gif
* G( v1 g5 Y0 W用“包裹”来切除

$ I* V" ?5 d  r2 N6 N包覆做出来的槽底是在个圆柱面上，且槽的上下不一样宽，与实际加工不符。

c236zcj

你的方向/扭转控制  好像要变成保持法相不变   这样符合加工

zw19791018

& e( Z% z& o0 k( Z/ n5 ?. ]" k

bwg998 发表于 2013-9-24 17:37 http://www.3dportal.cn/discuz/static/image/common/back.gif
你好  ，你附件我打不开，我最近也是有个和你一样的问题。我也是用的实体扫描，切除。曲线用投影曲线，有两 ...

' a& f- z# `- Z: U5 ~
4 J! b0 Q& F3 ]5 s* Z试过了，选择工件的基准轴或外圆面作方向向量，效果没变。
6 D: \' ~+ G4 f4 o, h2 s
看了你的帖子，你那个模型是贯穿槽，槽底形状看不出。

* |, z/ {7 ^+ [2 F/ l0 M7 t# h7 ]& l我的文件是13版的

zw19791018

c236zcj 发表于 2013-9-25 16:03 http://www.3dportal.cn/discuz/static/image/common/back.gif
) s; ?1 [2 i+ i1 ^. K  J9 Z你的方向/扭转控制  好像要变成保持法相不变   这样符合加工

4 z5 j: t5 N6 M1 D) |* D
3 K1 R/ X8 w, i' dSW帮助中的原话是这样的“要想使刀具实体在随螺旋线路径变化时与参考引用垂直，为路径对齐类型选取方向向量，然后选取刀具实体保持为垂直的方向，例如，圆柱平面端面的法线。”
7 @3 X+ {" i- E* U* O% n. z9 P
我就没搞清“圆柱平面端面的法线”指的什么

bwg998

家里没装 SOLIDWORKS        你是不是 曲线做的不对呢 。 这个和贯穿没有关系
' }& j; Q/ o/ A3 ~5 B
7 y6 p) M! N! p6 h3 M* L7 A! i" _图片 一个朋友 当初告诉我的图片

阿帕奇

zw19791018 发表于 2013-9-25 22:00 static/image/common/back.gif
/ E- d6 w' j3 J3 V1 kSW帮助中的原话是这样的“要想使刀具实体在随螺旋线路径变化时与参考引用垂直，为路径对齐类型选取方向 ...

应该是圆柱面切面的垂线（法线）

c236zcj

zw19791018 发表于 2013-9-25 22:00 static/image/common/back.gif
  Y6 f% A3 b( `SW帮助中的原话是这样的“要想使刀具实体在随螺旋线路径变化时与参考引用垂直，为路径对齐类型选取方向 ...

3 E& ~# ^1 f! f3 L7 T3 K+ o我是用的草图扫掠的    我也说不出来什么所以然   只是觉得你的草图的扫掠方向不对    应该换一个

alongen

可以下不，

方外有圆

8楼选的方向向量是对的，个人认为是对的
