Solid Edge ST5倾斜两平行轴心矢量测量方法2工程图

一个朋友在QQ群里求助，问如何得到图中圆柱上和螺旋体上两个坐标原点的矢量。
想了个笨办法：在装配中画草图，分别在圆柱坐标系上的各个方向平面上画，然后通过“包含”命令来得到两个点，连接两点就可得到距离尺寸了。

再一想，猛然悟了个比较方便的方法：在三维装配环境下在各个正向面上测量两点，那么直接在工程图中从各个方向进行投影，然后把坐标系显示出来，再直接量就行了。嘿嘿。行动。

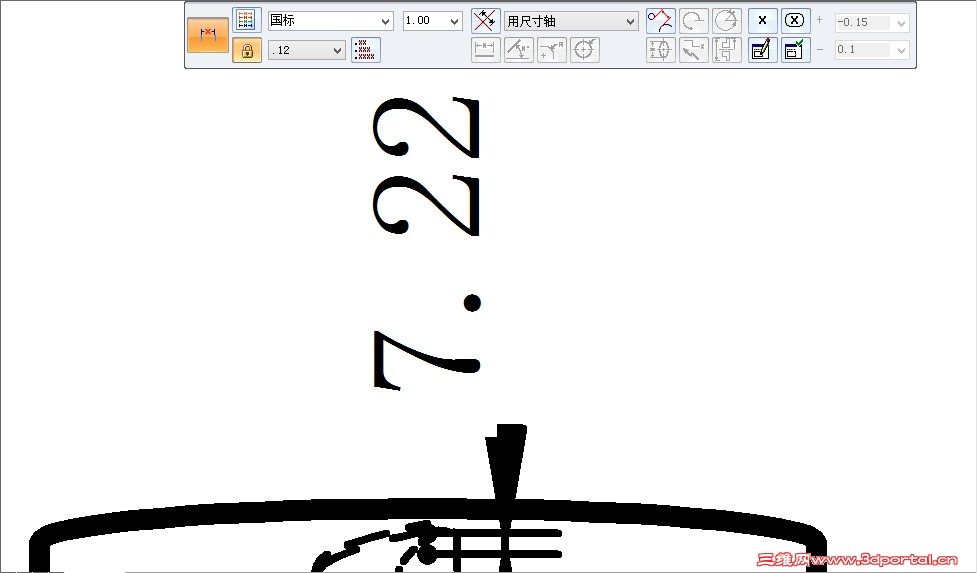

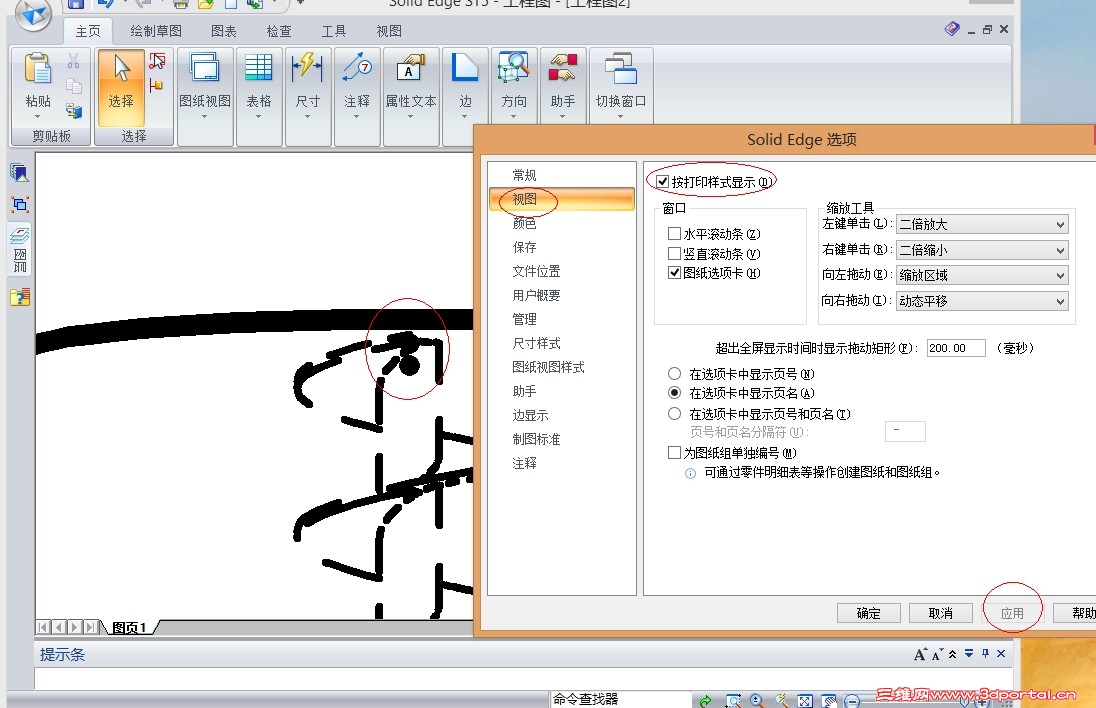

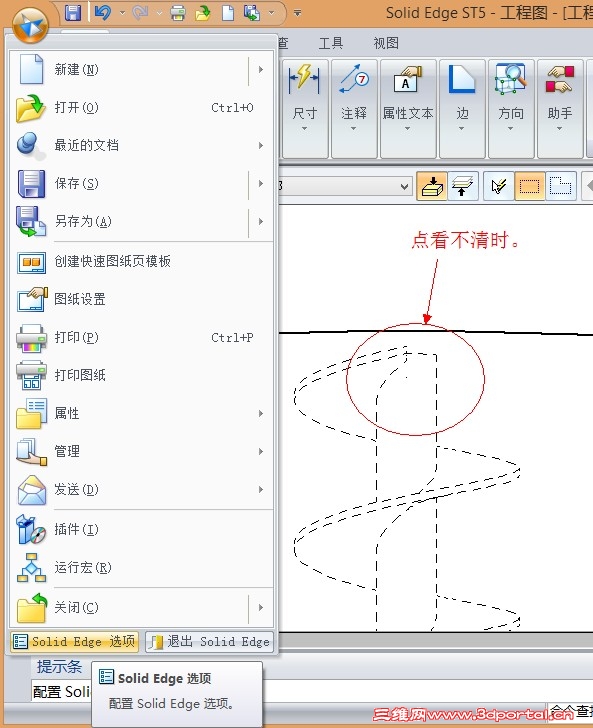

坐标点很小，有时看不清，这时可以到选项中把显示打印样式勾选上就行了（录制时突然死机重启电脑，就不接着录了，截图说明了）。
