SKODA200铣镗床数控改造全过程图片资料

洪哥

/ D7 b! v& v! N$ ?6 K% x( |: Y
, c" u4 h( R7 }3 s3 {现将斯克达200铣镗床数控改造全过程图片资料传上来，希望对大家有用。

1-机械施工1.rar (1.86 MB, 下载次数: 426)

2009-3-6 21:21 上传

点击文件名下载附件
* F8 O1 V! E5 ?1 M1 k  R4 h- k4 v6 s
( N7 @1 u& q0 G  H1 R' F' |/ O# @# r 1-机械施工2.rar (1.93 MB, 下载次数: 354)

2009-3-6 21:31 上传

点击文件名下载附件
( X0 c5 a* q, @+ r
1-机械施工3.rar (1.82 MB, 下载次数: 337)

2009-3-6 21:36 上传

点击文件名下载附件

# D1 [4 Z* N" }/ n 1-机械施工4.rar (1.8 MB, 下载次数: 342)

2009-3-6 21:38 上传

点击文件名下载附件

8 H7 @) c% E2 K( u3 m0 k% }
2 J. r5 f" @2 {7 E4 Z! E) [
" z5 F( s3 V/ B" c. [/ f3 D& ?  b$ q
/ j' F5 G$ g1 i3 F
  v) }! f; X( o; ?+ X4 T. _
; |7 U+ O4 M, n# H% X+ L/ b7 ~4 Z
# Y1 L+ o9 d$ X0 a( X3 F（下面将占用10个楼层，请等我传完再跟贴）。
+ f6 B7 c+ y) \6 c
[ 本帖最后由 洪哥 于 2009-3-7 17:13 编辑 ]

洪哥

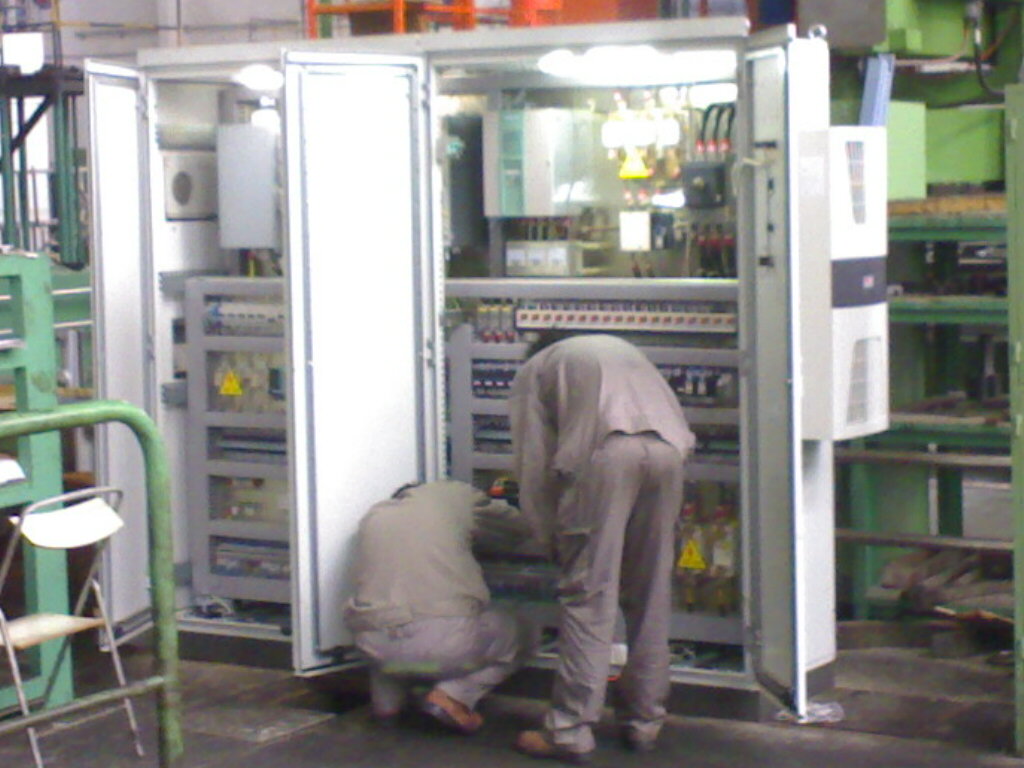

2-电气施工1.rar (1.91 MB, 下载次数: 365)

2009-3-6 22:19 上传

点击文件名下载附件
  M; k0 N( R' U; ~4 Z+ c
5 I& z- }' w6 t 2-电气施工2.rar (1.93 MB, 下载次数: 344)

2009-3-6 22:21 上传

点击文件名下载附件
: t# o' n: f+ Z

  l$ |: ~. r- y
* V+ W/ y& r" }  B7 m% A, E[ 本帖最后由 洪哥 于 2009-3-6 22:48 编辑 ]

洪哥

3—机电协同施工
8 g7 v9 N% N* B$ k% [3 ?

  M- f1 Z- _  S% t 3-机电协同施工.rar (1.19 MB, 下载次数: 297)

2009-3-6 22:26 上传

点击文件名下载附件
% y/ G) m+ P! f! a

% P) ^5 \0 G( Z3 S4 z, E/ c4 l+ ~" F
" A+ S+ O0 W( K; G[ 本帖最后由 洪哥 于 2009-3-6 22:50 编辑 ]

洪哥

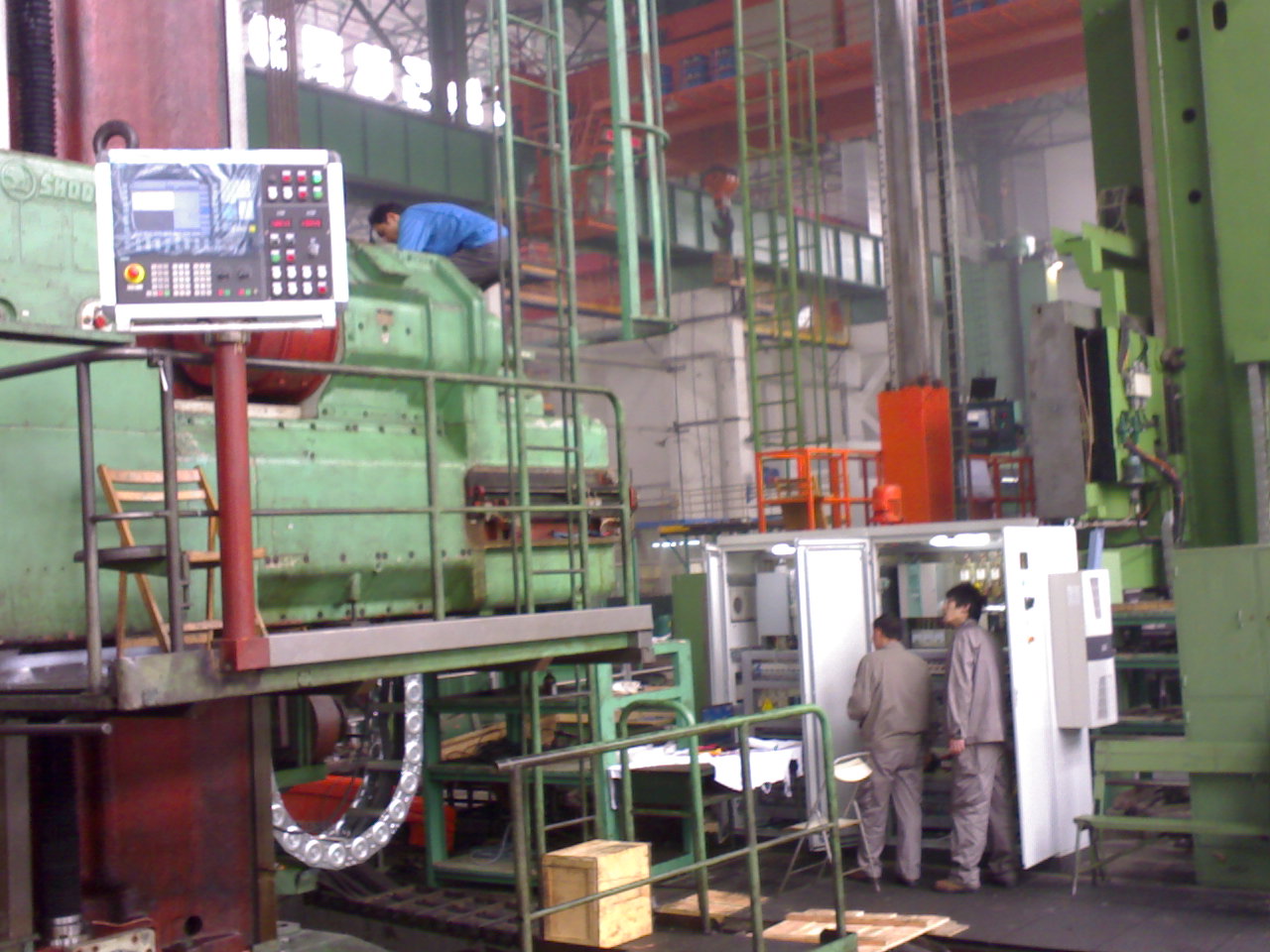

4-总装过程
9 `9 f) B* g% a2 A$ E/ p6 [" T/ v

4-总装过程1.rar (1.67 MB, 下载次数: 318)

2009-3-6 22:35 上传

点击文件名下载附件

4-总装过程2.rar (1.96 MB, 下载次数: 315)

2009-3-6 22:38 上传

点击文件名下载附件
  F! e+ L0 J: j5 w$ j  q% ~  h
& s, N( y3 e! o' r1 t' D) O# F4 j* F 4-总装过程3.rar (1.99 MB, 下载次数: 302)

2009-3-6 22:40 上传

点击文件名下载附件
- E, Q/ j1 ?0 X
4-总装过程4.rar (1.99 MB, 下载次数: 312)

2009-3-6 22:41 上传

点击文件名下载附件
. y. s6 B7 \3 B1 ?6 b; n/ ]; p! i
$ z7 V/ n/ C. l 4-总装过程5.rar (1.98 MB, 下载次数: 337)

2009-3-6 22:43 上传

点击文件名下载附件
$ y: {* h. \- E, I% g; A# ~
3 d6 K8 Y8 v6 E( o8 }& {
( f) b3 b4 o. i  J1 E% R! _: s3 ?4 P
" P7 `" C5 L7 T) p" w8 J[ 本帖最后由 洪哥 于 2009-3-6 22:54 编辑 ]

洪哥

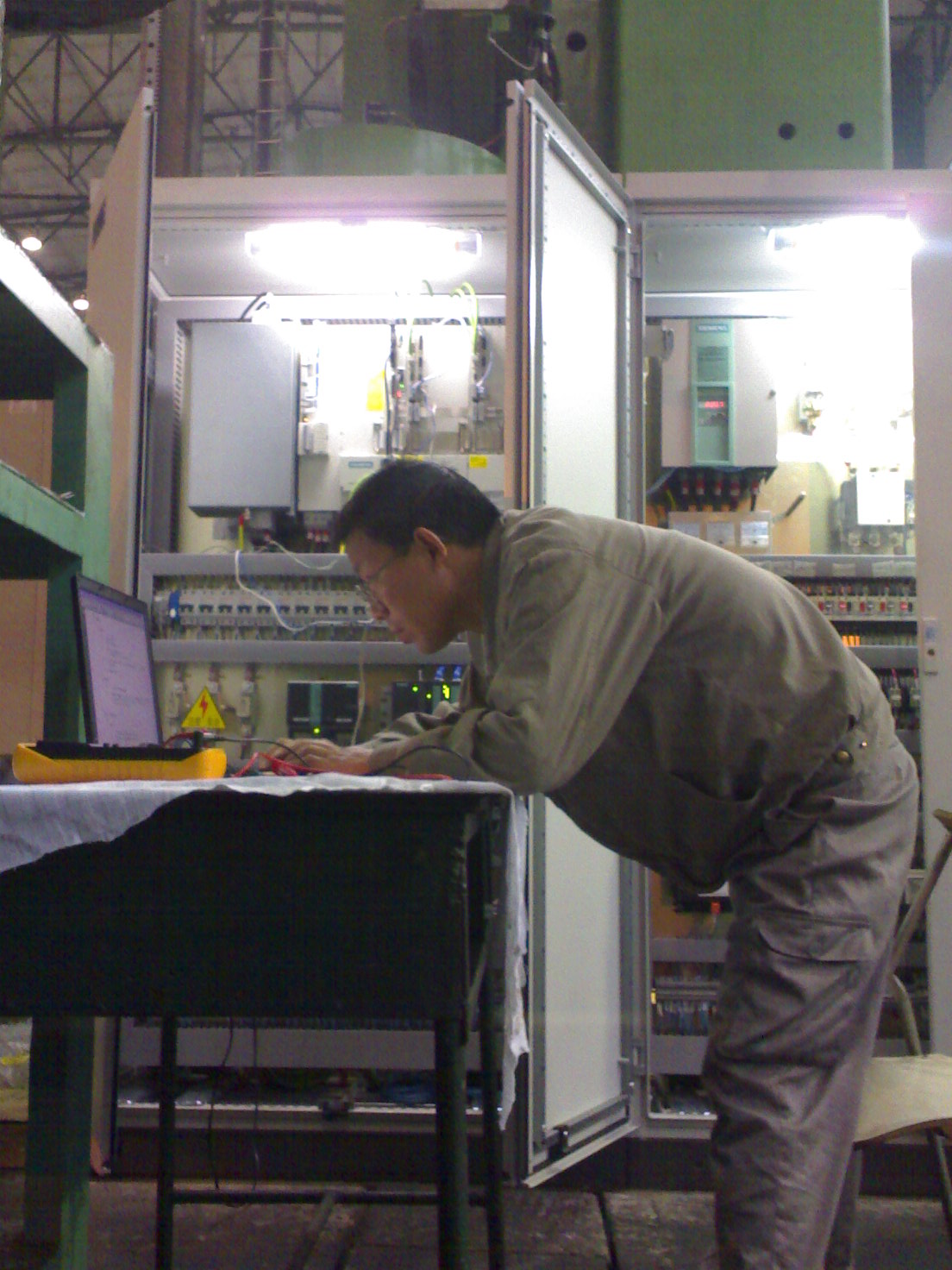

5-电气调整

5-电气调整1.rar (1.07 MB, 下载次数: 311)

2009-3-6 23:03 上传

点击文件名下载附件
  L4 Q7 B+ ]( S# a
) V6 c( M# a  u) E 5-电气调整2.rar (1.37 MB, 下载次数: 316)

2009-3-6 23:05 上传

点击文件名下载附件

; r5 f5 U/ S7 @' L

7 [' t( E8 N7 M[ 本帖最后由 洪哥 于 2009-3-6 23:07 编辑 ]

洪哥

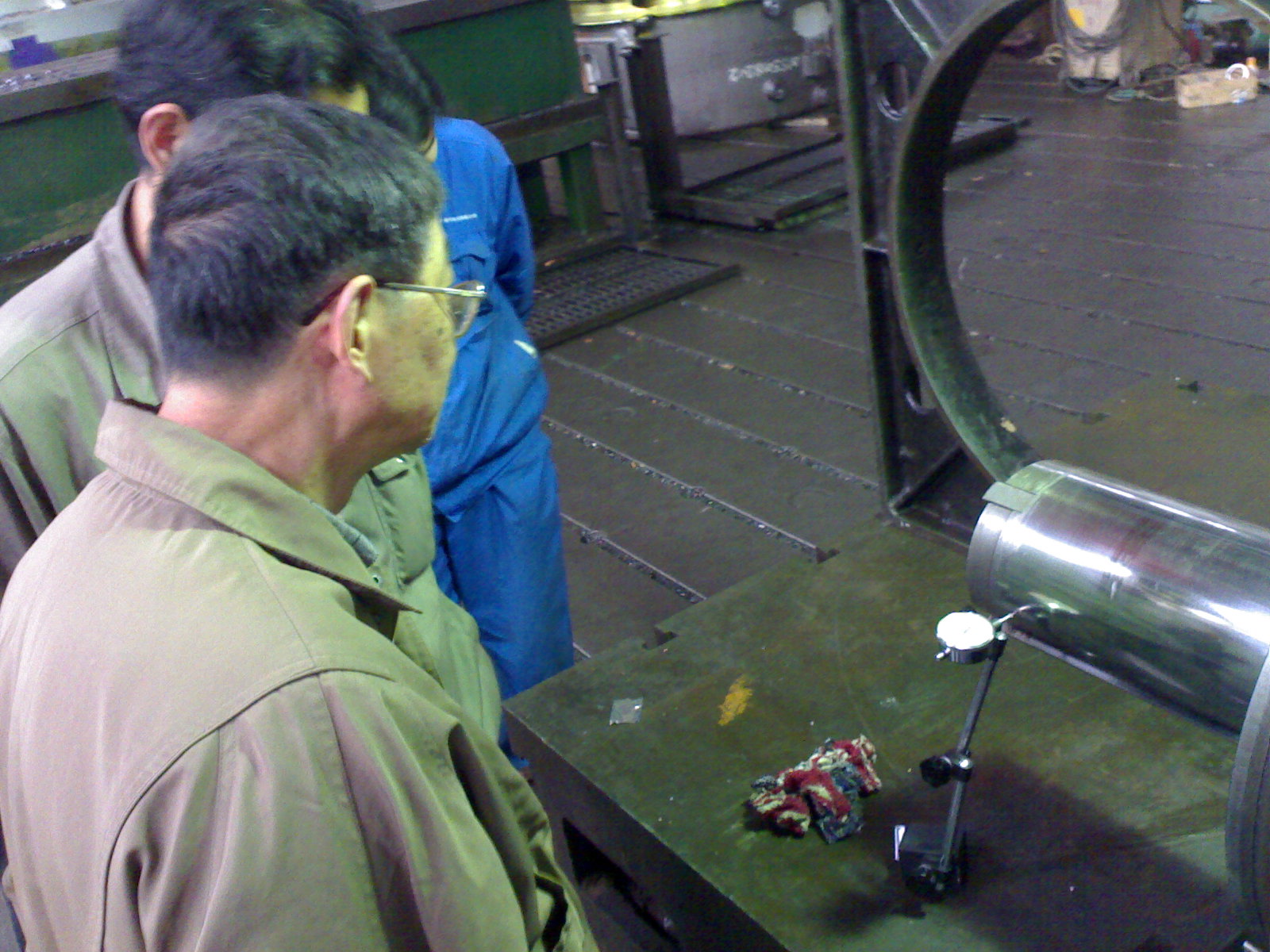

6-机械调整

2 ]4 w. B3 l" }# V& u# O6 o" m
6-机械调整1.rar (1.94 MB, 下载次数: 319)

2009-3-6 23:19 上传

点击文件名下载附件
+ k6 m% z! u  W+ R
' M7 ]8 g% o9 R: ^% S0 ` 6-机械调整2.rar (1.9 MB, 下载次数: 302)

2009-3-6 23:20 上传

点击文件名下载附件

+ J# N6 g5 G; N 6-机械调整3.rar (1.72 MB, 下载次数: 294)

2009-3-6 23:22 上传

点击文件名下载附件

6-机械调整4.rar (1.81 MB, 下载次数: 292)

2009-3-6 23:24 上传

点击文件名下载附件

4 q( E: T6 {/ `2 ]4 C% h
" B4 r  ?, |% G
[ 本帖最后由 洪哥 于 2009-3-6 23:26 编辑 ]

洪哥

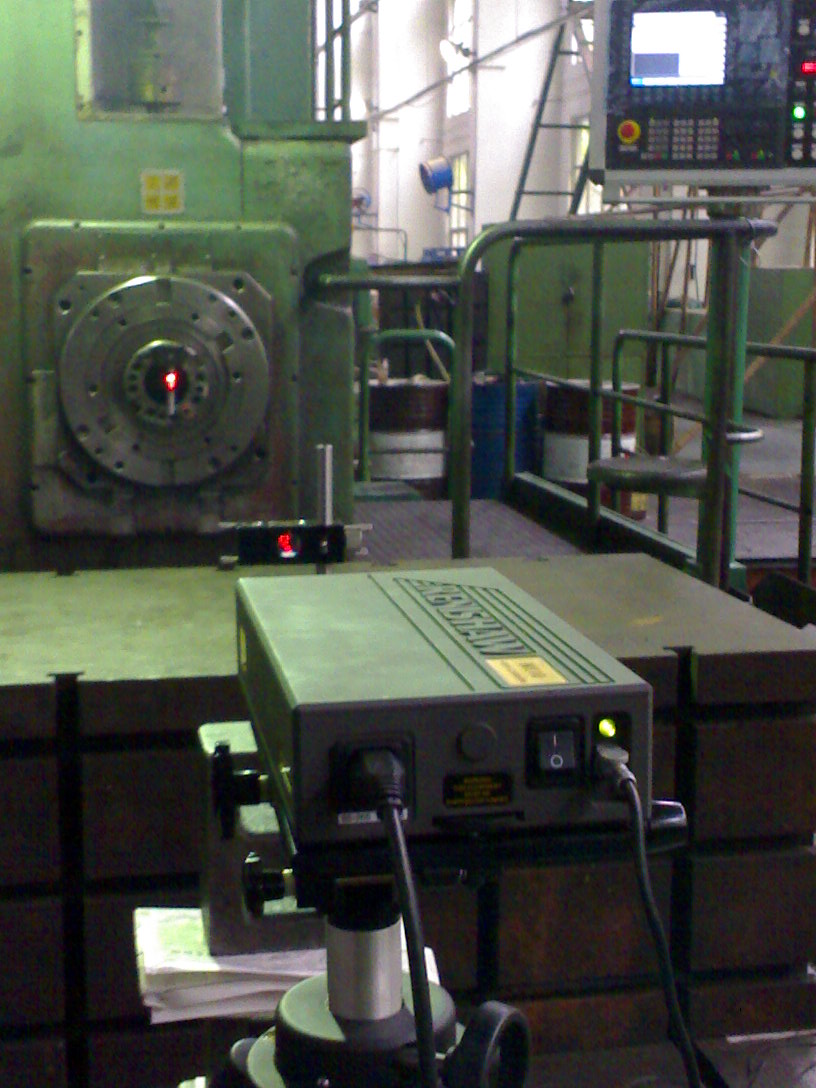

7-机床验收
, R' @3 E% U$ }! Q5 ?
7-机床验收1.rar (1.37 MB, 下载次数: 301)

2009-3-6 23:30 上传

点击文件名下载附件

% x/ q  X8 u' S: o0 e) H 7-机床验收2.rar (1.09 MB, 下载次数: 286)

2009-3-6 23:31 上传

点击文件名下载附件

( y9 ~/ d3 t- u- g& O
" @7 a6 \' N) Y
. I' A$ z" W2 _' B9 Z: U9 C2 Q* l( B
' G" B- E) ~7 T3 u
0 U: c2 _5 L7 a, E8 g( O[ 本帖最后由 洪哥 于 2009-3-6 23:34 编辑 ]

洪哥

8-机床油漆

# G+ s5 X' J  ]3 G2 C1 B 8-机床油漆1.rar (1.76 MB, 下载次数: 236)

2009-3-6 23:43 上传

点击文件名下载附件
$ ]4 S, `0 I8 d' i& ?4 Z
$ C5 G( P$ g+ f) v% N4 C: Y' q 8-机床油漆2.rar (1.7 MB, 下载次数: 291)

2009-3-6 23:44 上传

点击文件名下载附件

) e( ?/ U* Q6 x) B, I) z4 x8 j 8-机床油漆3.rar (1.72 MB, 下载次数: 262)

2009-3-6 23:46 上传

点击文件名下载附件
) R6 S& A' H# g/ E! H! `" g. Z
* b/ c- X! X2 T5 J 8-机床油漆4.rar (1.68 MB, 下载次数: 283)

2009-3-6 23:50 上传

点击文件名下载附件


7 X3 z/ u7 d" `3 z
" I# T. |" I, M6 E6 u" ][ 本帖最后由 洪哥 于 2009-3-6 23:55 编辑 ]

洪哥

9-管理与控制

( r0 R: P$ M  U( H$ C& S7 k4 n
% \/ a8 u( v( }7 q 9-管理与控制1.rar (1.77 MB, 下载次数: 327)

2009-3-7 14:43 上传

点击文件名下载附件
& \! Z, \/ v8 ~% V/ v
9-管理与控制2.rar (1.78 MB, 下载次数: 314)

2009-3-7 14:54 上传

点击文件名下载附件

/ e1 B. i! w5 X 9-管理与控制3.rar (1.99 MB, 下载次数: 301)

2009-3-7 14:56 上传

点击文件名下载附件

9 V7 f- O. H6 N# l- H 9-管理与控制4.rar (1.87 MB, 下载次数: 298)

2009-3-7 14:58 上传

点击文件名下载附件

SKODA W200HC镗床大修改造施工计划书

$ s& J6 R' g' ^3 Y1 项目简介
. Q; ~% r' N7 i7 z/ \: V; x用户一台SKODA W200H数显落地铣镗床，是1984年捷克的产品，电气系统比较落后，机械部分的精度较好，液压和气动部分工作正常。现根据《技术协议》要求对其进行数控化改造和机械修理的实施。电气是将普通的数显改造为西门子840D的数控系统；机械随之需要更改的部分是：X、Y、Z/W轴传动箱更换；4个轴加装光栅尺或编码器；用3套1FT6伺服电机（其中W/Z轴共用一个电机）取代原直流电机；全新操纵按钮站装于升降走台上。具体要求见《技术协议》书。
( b$ z  K$ y# s+ G: \  S2 修理前的工作内容

2 `  q: U$ x2 r; w. e& n5 q2.1 向用户的操作者和维修人员了解设备的详细工作情况和问题。
2.2 对机床的几何精度进行检测和记录。
9 G: b: J* Z. F/ a3 b3 o- q2.3 对机床各个动作状况进行检查和记录。
3 机床的拆卸
6 V7 D: j! Z7 A- a$ _3.1 将机床各个运动轴停置于便于拆卸的位置后断电拉闸。
3.2 机床拆卸按《拆卸步骤表》进行。在整个施工过程中，我们都要确保人员……
7 J) M) C1 j6 X.....

+ c8 r, C: k7 p( `8 B8 ?
[ 本帖最后由 洪哥 于 2009-3-7 15:07 编辑 ]

洪哥

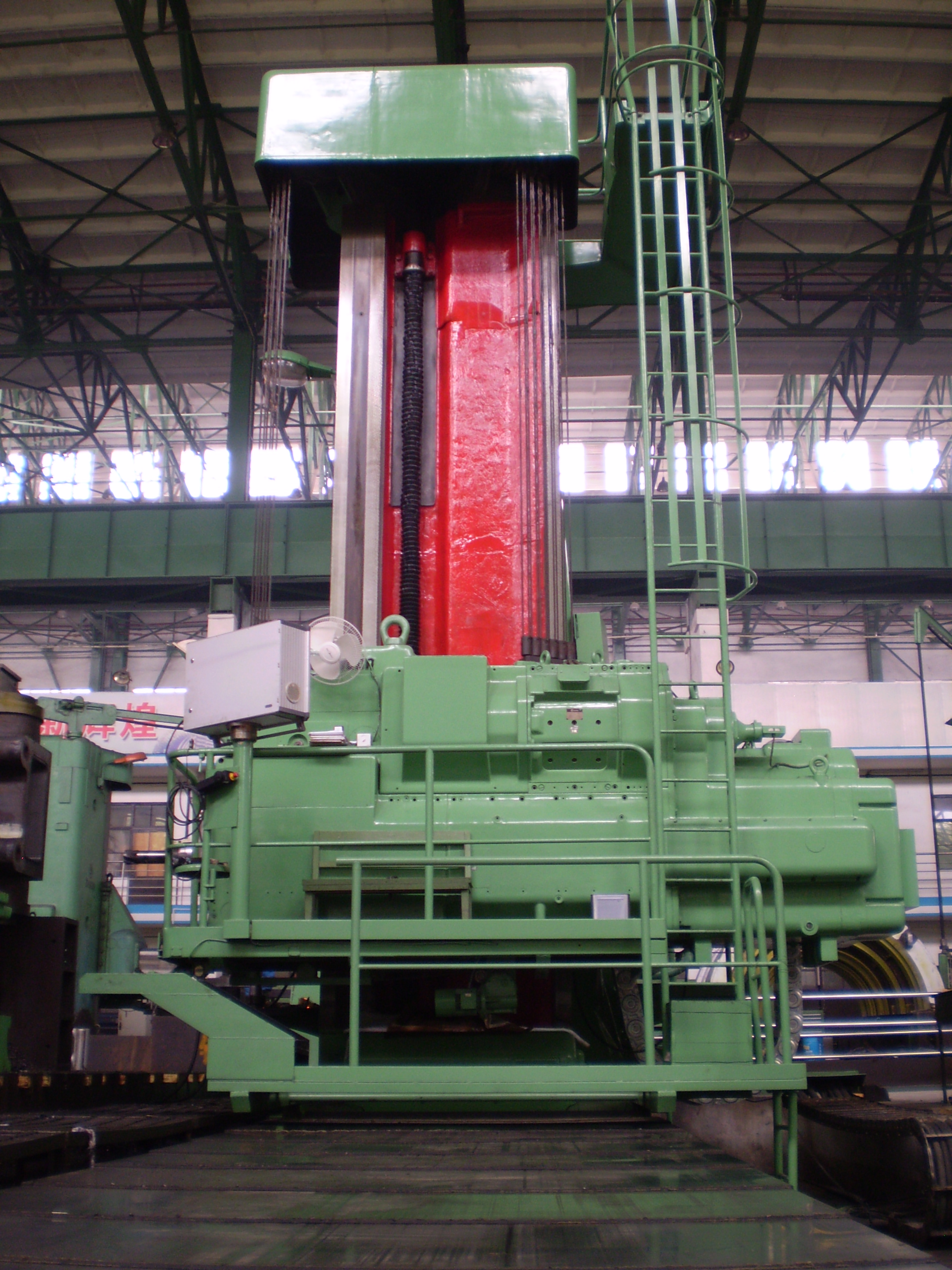

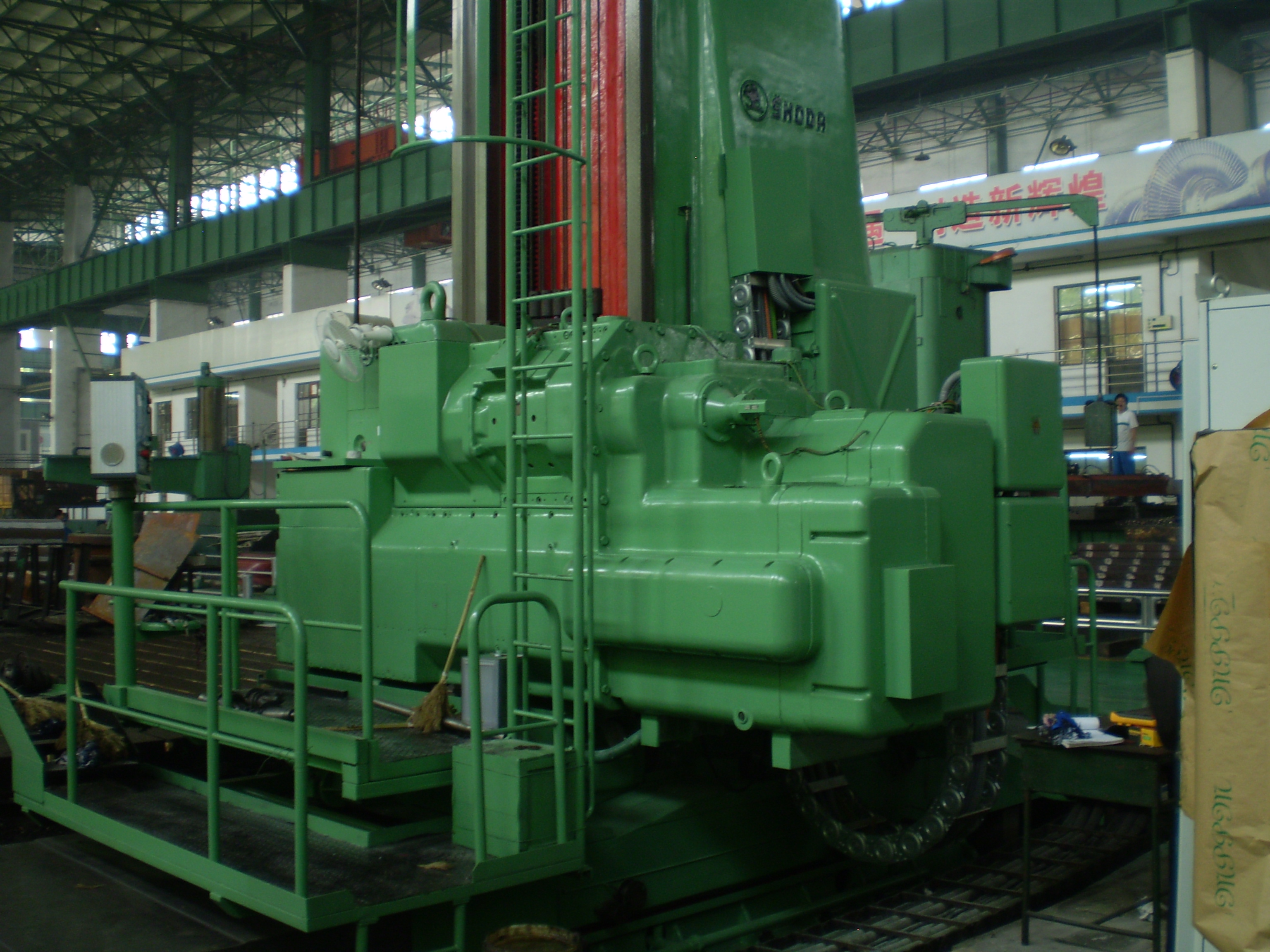

10-外观欣赏

' z) B4 Y+ B' X5 G; x 10-外观欣赏1.rar (1.8 MB, 下载次数: 272)

2009-3-7 15:13 上传

点击文件名下载附件

10-外观欣赏2.rar (1.71 MB, 下载次数: 259)

2009-3-7 15:14 上传

点击文件名下载附件
% F; {) ^* c, Q  d  v
( l, }) K9 L) @8 T 10-外观欣赏3.rar (1.71 MB, 下载次数: 267)

2009-3-7 15:17 上传

点击文件名下载附件
% g9 N, d$ u+ h( E2 R
7 _. U$ Q9 c1 K" L0 ~6 J 10-外观欣赏4.rar (1.73 MB, 下载次数: 244)

2009-3-7 15:19 上传

点击文件名下载附件
$ T4 D# M: ^! H# @: L- S+ H4 Q
! c8 Z  ?$ @# R! A 10-外观欣赏5.rar (1.69 MB, 下载次数: 243)

2009-3-7 15:21 上传

点击文件名下载附件
7 h1 K% n8 E$ ]+ }5 @
1 C$ R- X) Y: M
! z: l: F$ y7 Z% Q: H

6 C! v: g. d6 g  v1 ?
传送完毕。对此有兴趣的朋友还可到下列地址查看另一个项目的图片资料。
7 s% {0 g; u0 ]& v% c! K7 d" m# khttp://www.3dportal.cn/discuz/viewthread.php?tid=441652
" e+ e1 V* j5 t0 l3 j9 ~3 K
6 Q& X' P( O  K3 ~% O7 T[ 本帖最后由 洪哥 于 2009-3-7 15:38 编辑 ]
