查看: 2442|回复: 18
收起左侧

[已解决] 扫描特征问题

[复制链接]
发表于 2007-2-5 19:43:38 | 显示全部楼层 |阅读模式

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x

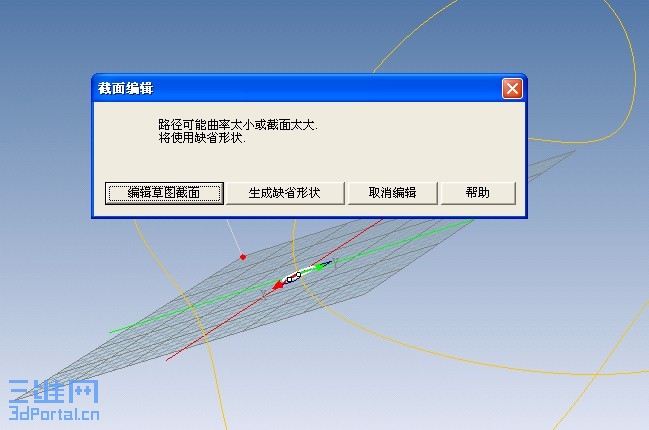

我在用CAXA实体设计的扫描特征时,老是碰到如图的问题,改变半径也没有用,请教是什么原因?
发表于 2007-2-6 07:01:22 | 显示全部楼层
是不是三维线有交叉,或扫描后实体交叉。
 楼主| 发表于 2007-2-6 09:22:19 | 显示全部楼层
三维线和扫描后实体都没有交叉。
发表于 2007-2-6 11:45:30 | 显示全部楼层
是不是扫描的起点不是曲线的起点?( c2 E6 V( h- |; i3 @$ Z0 g
从图上看是这样的。
发表于 2007-2-6 12:11:36 | 显示全部楼层
问题1:是否你的扫描路径和你的截面草图在一个平面上,如果是这样你可以利用三维球进行旋转,使扫描路径的矢量和截面草图成一定(最好垂直),% P( a  {4 V. r, B+ ~
问题2:是否在对话框中把允许尖角扫描打上钩," L7 P- E6 I4 W7 e' ~; G: M' ?
问题3:是否你的截面的尺寸太大,如果大的话在过扫描路径很陡或扫描路径的曲率小于你的截面尺寸也不能生成扫描特征.' E4 z7 Q5 U% u) V
从你的图片上看应该是问题3
, M9 q) r) }- A2 O4 _  b+ s解决方法为1:把你的截面尺寸调小试一试
! n5 @) l) s" r2:把扫描路径的陡峭处调整一下,把允许尖角扫描打上钩
 楼主| 发表于 2007-2-7 08:52:21 | 显示全部楼层
扫描路径的矢量和截面草图是垂直的; M2 S3 w# I! F4 l
请教“尖角扫描打上钩”是哪一个对话框中,特征扫描功能找不到对话框。+ k! Q. J% |" S
截面的尺寸大小都试过,还是不行;扫描路径也不是很陡。
发表于 2007-2-7 20:25:01 | 显示全部楼层

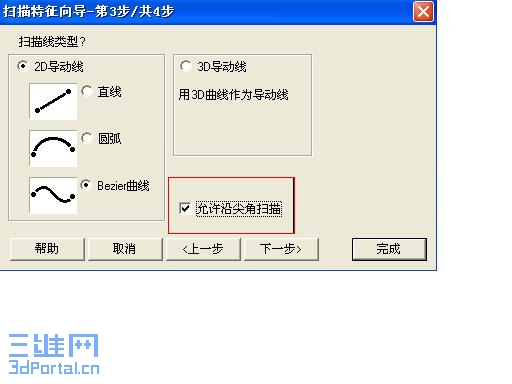

我已经抓了图片
+ D( h1 @$ X& T7 D5 \7 ~& H
% u: e8 D( Z8 D
0 t1 j% o) J* Y. i, p; y5 m你看看你的截面的中心是不是和你的扫描路径的起点重合
 楼主| 发表于 2007-2-8 16:10:15 | 显示全部楼层
我真笨找到了对话框也按要求做了,但是仍然不行?真是郁闷!
发表于 2007-2-9 10:28:50 | 显示全部楼层
你把源文件发上来,让大家看看。
 楼主| 发表于 2007-2-10 11:05:40 | 显示全部楼层

源文件

发上源文件,请指教!

qxsm.rar

27.92 KB, 下载次数: 18

发表于 2007-2-10 11:37:24 | 显示全部楼层
我看了你的材料,双击3D曲线后把首尾的交点分离一点距离,就可以进行扫描了,不知道什么原因,我试了其他的方法也不能
发表于 2007-2-10 11:44:18 | 显示全部楼层

做出来了~

很容易的啊。先做个方块,让它和曲线上的一点垂直,以这个方块的平面做基准,就ok了。

qxsm.rar

346.37 KB, 下载次数: 9

 楼主| 发表于 2007-2-10 17:03:02 | 显示全部楼层
能否说得再具体一点,因为我用方块也试了一下还是老问题,真是太惭愧了。
发表于 2007-2-11 08:50:46 | 显示全部楼层

是这样做

其实,CAXA实体忽略了基准这个东西,所以我们有时候(比如这个例子)就做不出来,而在PRO-E和SW等其他软件没有基准面是不能做的。+ }/ Y; I) {% ^7 I. B
我们应该养成一个习惯,就是要自己找一,二个基点或基准面。9 P8 ~! Q& I" m: w0 q
你看附件,我在里面应该说的非常细了,如果你还不能做,那我也没有办法了。

1.rar

60.23 KB, 下载次数: 21

发表于 2007-2-11 10:05:29 | 显示全部楼层
原帖由 allang 于 2007-2-10 11:44 发表8 Z4 B" H% a8 ?+ D
很容易的啊。先做个方块,让它和曲线上的一点垂直,以这个方块的平面做基准,就ok了。
/ b" G2 T. s- F. q9 a
这个东西不需要做方块的,实体设计有基准面的概念。始点和终点重合也没有关系。这是我作的。方法如下:
2 }, p% i' u6 M2 s1. 点扫描特征按钮→基准面选“过曲线上一点的法平面”→拾取那个起点(即单独选中曲线有箭头的位置)→扫描类型选3D导动线
3 w: H# J% T# a2. 拾取3D导动线。3 B9 V1 ?/ n! u/ Z' l
3. 绘制截面线完成
4 i8 B1 W- U6 k4 c4.如果出现错误提示可让生成缺省形状(实际上是一个长方体),然后按ctrl+K切换造型核心试一试。' Y& P$ Q+ u2 W1 k( u( L: h# z
- @# f% M: J2 a. I  ]" K% {. q) d
[ 本帖最后由 fanfu 于 2007-2-11 10:08 编辑 ]
 楼主| 发表于 2007-2-11 10:45:24 | 显示全部楼层

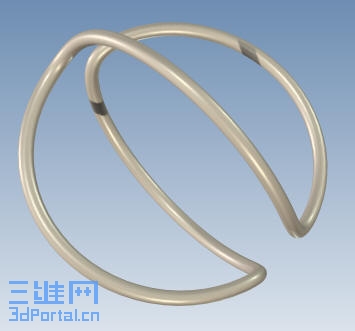

谢谢诸位指教,已经做出来了。
发表于 2007-3-11 23:21:51 | 显示全部楼层
又学了一招.我要努力.
发表于 2007-12-24 00:47:42 | 显示全部楼层
caxa实体设计的扫描功能确实不是很好!
发表于 2007-12-24 09:21:05 | 显示全部楼层
原帖由 fanfu 于 2007-2-11 10:05 发表 http://www.3dportal.cn/discuz/images/common/back.gif+ K& i' X  g0 Z; j% ^
" n4 x  z6 s9 P4 E4 ?7 I
这个东西不需要做方块的,实体设计有基准面的概念。始点和终点重合也没有关系。这是我作的。方法如下:( \) V% l$ B. a
1. 点扫描特征按钮→基准面选“过曲线上一点的法平面”→拾取那个起点(即单独选中曲线有箭头的位置)→扫描类 ...

; ^& \% z/ h! H3 k" L  f这个问题我以前问过,一直没得到解决。今天用阁下的方法,可行!多谢!只是经试验,选择法平面的那一步可去掉。
