[练习结束] 『1324』锥管螺纹(已结束)

 关闭 [复制链接]
发表于 2010-5-19 07:56:07 | 显示全部楼层 |阅读模式

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
本帖最后由 li5jun1 于 2010-7-20 20:21 编辑

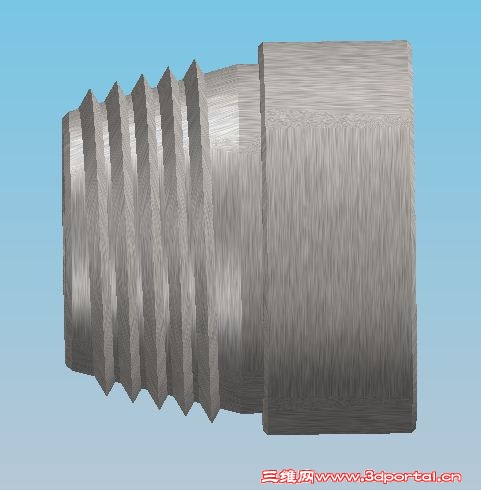

锥管螺纹
本人用ug做的

评分

参与人数 1三维币 +6 收起 理由
li5jun1 + 6 采纳,谢谢出题。练习区慢慢恢复中,希望都多多参与

查看全部评分

发表于 2010-7-5 15:07:30 | 显示全部楼层
本帖最后由 li5jun1 于 2010-7-20 20:23 编辑

练习了一下,支持一个。参数不标准,只求形似。

锥管螺纹.zip

423.47 KB, 下载次数: 71

评分

参与人数 1三维币 +4 收起 理由
li5jun1 + 4 谢谢合作

查看全部评分

发表于 2010-7-6 09:37:39 | 显示全部楼层
本帖最后由 li5jun1 于 2010-7-20 20:23 编辑

catiar20做的,参与一下!!

Part1.rar

138.88 KB, 下载次数: 17

评分

参与人数 1三维币 +4 收起 理由
li5jun1 + 4 谢谢参与

查看全部评分

发表于 2010-7-6 11:17:05 | 显示全部楼层
本帖最后由 li5jun1 于 2010-7-20 20:23 编辑

sw画的,不知道合格不?

锥形螺纹.rar

411.51 KB, 下载次数: 69

评分

参与人数 1三维币 +4 收起 理由
li5jun1 + 4 谢谢参与

查看全部评分

发表于 2010-7-6 11:54:21 | 显示全部楼层
本帖最后由 li5jun1 于 2010-7-20 20:24 编辑

SW2009做的

管螺纹.rar

401.78 KB, 下载次数: 46

评分

参与人数 1三维币 +4 收起 理由
li5jun1 + 4 谢谢参与

查看全部评分

发表于 2010-7-6 14:08:05 | 显示全部楼层
本帖最后由 li5jun1 于 2010-7-20 20:24 编辑

学习学习,CATIA R17

锥管螺纹.rar

232.07 KB, 下载次数: 28

评分

参与人数 1三维币 +4 收起 理由
li5jun1 + 4 谢谢参与

查看全部评分

发表于 2010-7-7 19:45:52 | 显示全部楼层
本帖最后由 li5jun1 于 2010-7-20 20:24 编辑

再来一个,proe5.0 m030

7-7-6.prt.rar

298.47 KB, 下载次数: 12

评分

参与人数 1三维币 +4 收起 理由
li5jun1 + 4 谢谢参与,权限设100,不是50。

查看全部评分

发表于 2010-7-8 08:33:55 | 显示全部楼层
本帖最后由 li5jun1 于 2010-7-20 20:24 编辑

sw2008sp0.0

锥管螺纹.jpg 锥管螺纹.rar (481.91 KB, 下载次数: 16)

评分

参与人数 1三维币 +4 收起 理由
li5jun1 + 4 注意PART要加100权限,另外还需要说明软件及版本。谢谢参与

查看全部评分

发表于 2010-7-10 08:39:33 | 显示全部楼层
本帖最后由 li5jun1 于 2010-7-20 20:24 编辑

screw cone.jpg
solidedge ST

screw cone.rar

1.63 MB, 下载次数: 5

评分

参与人数 1三维币 +4 收起 理由
li5jun1 + 4 谢谢参与

查看全部评分

发表于 2010-7-10 09:32:17 | 显示全部楼层
本帖最后由 li5jun1 于 2010-7-20 20:24 编辑

支持一下,活跃气氛。

锥管螺纹.zip

439.35 KB, 下载次数: 21

评分

参与人数 1三维币 +4 收起 理由
li5jun1 + 4 谢谢参与,注意说明软件及版本

查看全部评分

发表于 2010-7-11 20:54:06 | 显示全部楼层
本帖最后由 li5jun1 于 2010-7-20 20:24 编辑

PRO3.0。数字补丁。EXE

zhuiguanlouwen.prt.rar

406.73 KB, 下载次数: 20

评分

参与人数 1三维币 +4 收起 理由
li5jun1 + 4 谢谢参与

查看全部评分

发表于 2010-7-12 08:15:20 | 显示全部楼层
本帖最后由 li5jun1 于 2010-7-20 20:24 编辑

PROE 4.0,练习一下。

zhuiluowen.prt.rar

311.21 KB, 下载次数: 12

评分

参与人数 1三维币 +4 收起 理由
li5jun1 + 4 谢谢参与

查看全部评分

发表于 2010-7-16 14:18:38 | 显示全部楼层
本帖最后由 li5jun1 于 2010-7-20 20:24 编辑

纯支持下,画的不仔细

锥螺纹.rar

350.64 KB, 下载次数: 4

评分

参与人数 1三维币 +4 收起 理由
li5jun1 + 4 谢谢参与

查看全部评分

发表于 2010-7-16 17:56:38 | 显示全部楼层
本帖最后由 li5jun1 于 2010-7-20 20:24 编辑

sw2007参与一下

零件1.rar

722.85 KB, 下载次数: 28

评分

参与人数 1三维币 +4 收起 理由
li5jun1 + 4 谢谢参与

查看全部评分

发表于 2010-7-17 09:42:46 | 显示全部楼层
本帖最后由 li5jun1 于 2010-7-20 20:24 编辑

支持一下。SW2009做的。

锥螺纹.rar

311.39 KB, 下载次数: 24

评分

参与人数 1三维币 +4 收起 理由
li5jun1 + 4 谢谢参与

查看全部评分

发表于 2010-7-17 19:35:07 | 显示全部楼层
本帖最后由 li5jun1 于 2010-7-20 20:25 编辑

锥管螺纹的标准:
非螺纹密封的管螺纹 55°,代号G;
螺纹密封的管螺纹 60° ,代号有 Rc 圆锥内螺纹 ;R2: 与圆锥内螺纹配合的圆锥外螺纹;即 R2----Rc 配合;
                                            Rp 圆柱内螺纹; R1:  与圆柱内螺纹配合的圆锥外螺纹;即 R1----Rp配合;
                                            R1和R2 中的1 、2为下标。



锥管螺纹的锥度 1:16;


下面这个图是 R1 1/8”---M10*1 的一个弯头,其前端为圆角,为与喇叭口状的管密封链接。sw08
2010-7-17 19-26-14.jpg

Rp1.8-10x1弯头.rar

255.47 KB, 下载次数: 17

评分

参与人数 1三维币 +4 收起 理由
li5jun1 + 4 谢谢参与

查看全部评分

发表于 2010-7-17 20:08:11 | 显示全部楼层
发表于 2010-7-17 23:33:41 | 显示全部楼层
本帖最后由 li5jun1 于 2010-7-20 20:25 编辑

呵呵呵。。。心血来潮,想起用MAS画了下,感觉还可以

管螺纹.rar

85.13 KB, 下载次数: 7

评分

参与人数 1三维币 +4 收起 理由
li5jun1 + 4 谢谢参与

查看全部评分

发表于 2010-7-20 08:13:22 | 显示全部楼层
本帖最后由 ocean_sj 于 2010-7-20 08:14 编辑

工作就是石油钻杆行业的,随便截张产品模型图出来,模型就不方便给了,solidworks2010
看特征树应该可以知道怎么来的了


评分

参与人数 1三维币 +2 收起 理由
li5jun1 + 2 谢谢参与

查看全部评分

发表于 2010-7-20 08:54:20 | 显示全部楼层
本帖最后由 wwll_13 于 2010-7-20 08:55 编辑

inventor的好像没意思,就是假的一样

把角度改了还是那样子.可能用螺旋扫描可以逼真点//

评分

参与人数 1三维币 +3 收起 理由
li5jun1 + 3 谢谢参与

查看全部评分

发表于 2010-7-20 14:18:57 | 显示全部楼层
本帖最后由 li5jun1 于 2010-7-20 20:25 编辑

我也来一个:

pt1-4.prt.rar

146.24 KB, 下载次数: 7

评分

参与人数 1三维币 +4 收起 理由
li5jun1 + 4 谢谢参与,注意要说明软件及版本,谢谢合作

查看全部评分
