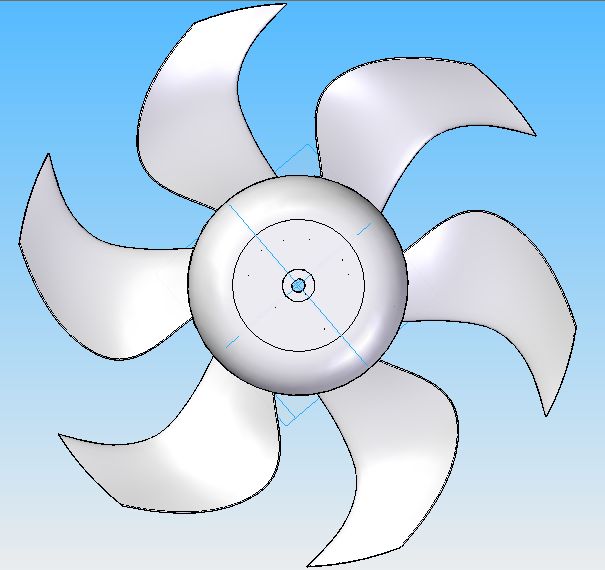

变截面三维轴流风机造型

Jomth2002 · 发表于 2010-1-22 07:54:01

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

变截面三维轴流风机造型

Jomth2002 · 发表于 2010-1-22 12:23:41

个人觉得，风机的参数设计完了后，
画图就是数学的问题了，也不用太复杂了，
其中也就是用到斜率，投影之类的简单数学公式。

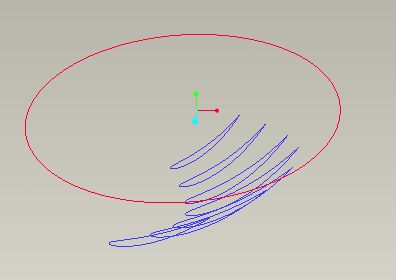

图中是对NACA翼型进行了弯折10°设计，然后给5°安装角的二维图比较，
以及将二维数据转换成三维数据。
其中大多用数学公式对数据进行处理一下就可以了。

wwwzzzvvv · 发表于 2010-1-22 18:28:53

功力不浅，支持。。。。。。

czx1008 · 发表于 2010-1-31 06:29:40

学习了，支持LZ

JX0419 · 发表于 2010-2-3 10:17:14

嗯，我觉得造型是一方面罢了，不知道楼主建完模以后，有没有进行过相应的力学分析呢？

Jomth2002 · 发表于 2010-2-17 20:11:54

做过实验了，效率和噪声都还可以，但是达到要求时的转速有点偏高。

jackie-ch · 发表于 2010-2-19 00:37:51

很實用哦

lilytracy · 发表于 2010-2-19 16:32:07

支持一下

lukewu · 发表于 2010-2-20 20:59:06

看起來不措

linsea2558 · 发表于 2010-3-1 21:07:16

楼主很厉害哟，上传一下

chzhongxian · 发表于 2010-3-16 10:01:07

這是用PRO/E做得，轉到SE裡面而已，就說嘛SE這么垃圾的軟件還能做複雜曲面

s151251475 · 发表于 2010-3-22 21:29:31

可否请教如何将二维平面坐标点转化为三维圆柱坐标点吗？谢谢

s151251475 · 发表于 2010-3-22 21:31:50

希望能得到您的联系方式，请教您关于轴流风扇三维建模的方法,谢谢

redyunhai · 发表于 2010-3-31 11:03:24

专业基础扎实，软件实现只是一个表现途径，赞一个

Jomth2002 · 发表于 2010-4-23 13:54:56

对于变截面叶轮中，每个截面的数据都是需要设计的。
在设计中，根据设计参数，最后得出的是在不同截面处的（x，y）数据。
我们可把截面的高度当成z，得到在z=const平面上的（x，y，z）。
这样的点是在z=const平面上的，根据平面叶栅的定义：“把同一半径上的环形叶栅展开成平面叶栅”，因此个人觉得在设计中应把平面的还原成环形面上。

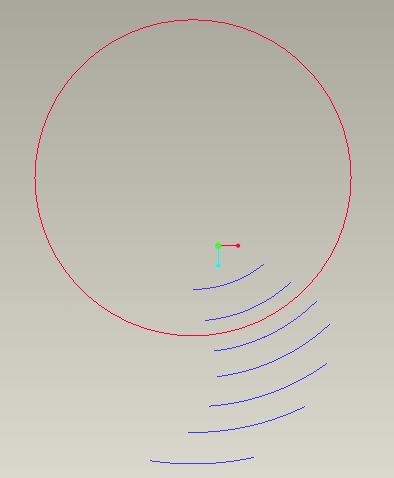

把在平面z=const上的点（x,y,z）投影到半径为r的某圆上（参考附图），
即以o点为圆心，将点（x,y,z）旋转到圆面上的点（a,b,c），
有如下关系：
在x0z平面上，
y坐标保持不变，有b=y;
而θ=l/r, 其中l=(x^2+y^2)^0.5,r为截面所需投影的圆柱面，即截面高度z。
当长度为l的点，投影到半径为r的圆上时，
则有：
a=r*sinθ=z*sin(l/r)=z*sin(l/z)
c=r*cosθ=z*cos(l/r)=z*cos(l/z).

这些都是我个人的一些想法,
如有不对的地方，也请大家指证!

linsea · 发表于 2010-4-23 19:35:40

楼主上传学习一下呗。

wxb3d · 发表于 2010-4-24 07:00:35

楼主啥子意思呢，是从破衣转过来的，

wanda1314 · 发表于 2010-4-26 22:34:45

学习学习

zmorphis · 发表于 2010-4-29 16:21:07

可以用混合扫描直接扫出来扇叶的@！

mycnc8216 · 发表于 2010-5-10 13:24:16

这个用其它软件更方便

zhoushunhe · 发表于 2010-5-11 09:07:54

不错，楼主辛苦了。

huang023 · 发表于 2011-3-28 15:55:44

上传一下源文件啊

sunwaysh · 发表于 2014-2-7 21:33:22

拜托上传一下源文件呀

3026jk@3026jk · 发表于 2014-3-29 08:04:40

学习了，支持LZ
