这种梅花形状的结构solidworks如何绘制？

wxhr · 发表于 2022-2-23 14:33:09

您需要登录才可以下载或查看，没有帐号？注册

x

本帖最后由 wxhr 于 2022-2-23 14:48 编辑

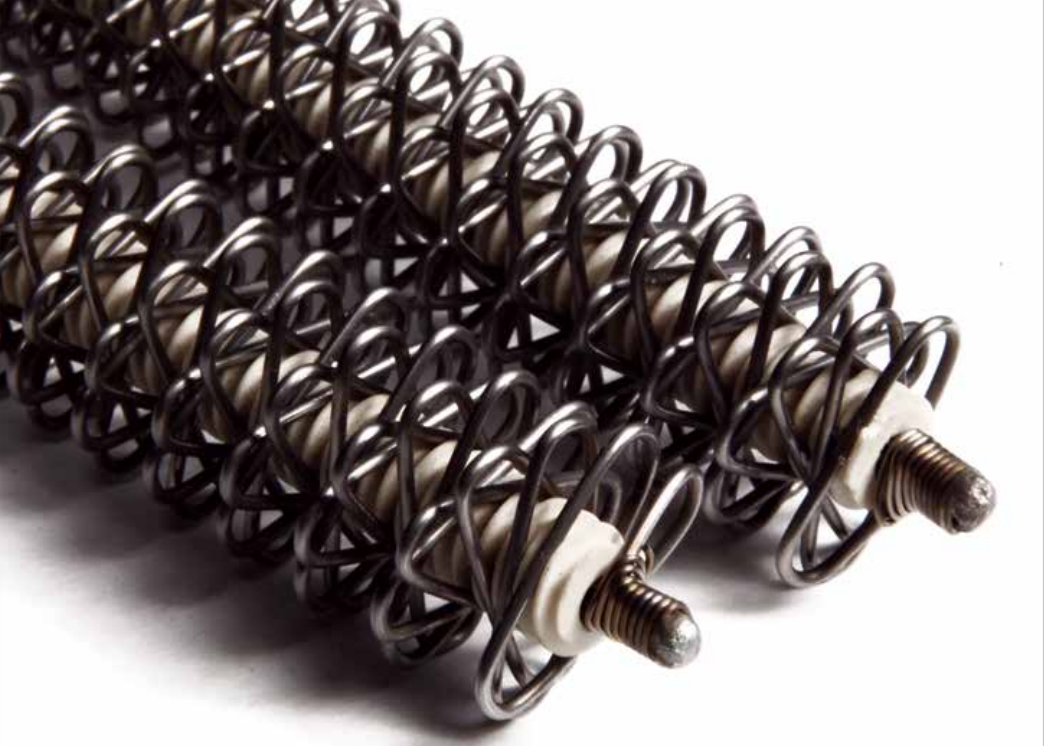

这种梅花形状的结构solidworks如何绘制？像个回形针结构，每隔60度进一级。附件是我solidworks画的，不满意。
假如尺寸：钢筋直径3mm
梅花型最外圈直径：50mm
内芯支撑直径：8mm
螺距：6mm

yuyanliang12 · 发表于 2022-2-26 13:42:06

本帖最后由 yuyanliang12 于 2022-2-26 14:44 编辑

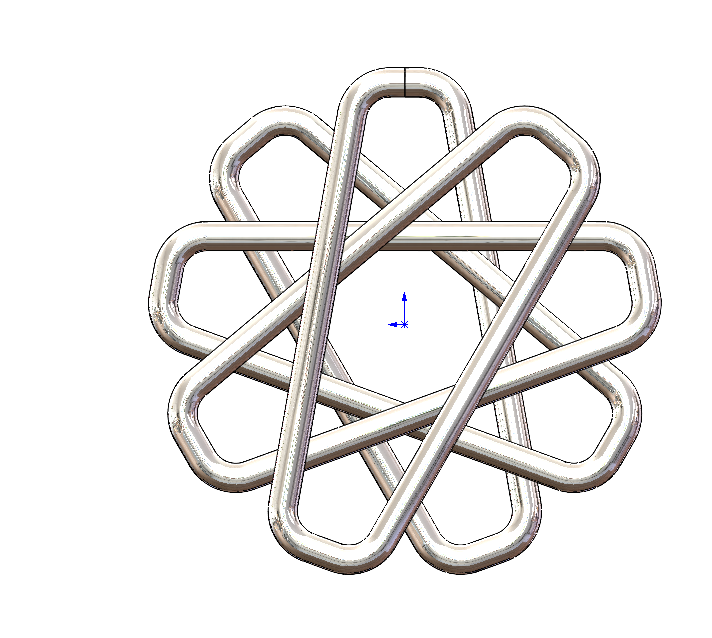

是不是要这种效果？

tianlifang88 · 发表于 2022-2-26 16:39:36

把零件图传上来看下

sunrays110 · 发表于 2022-2-28 20:06:22

本帖最后由 sunrays110 于 2022-2-28 20:53 编辑

这样应该差不多，按楼主的尺寸的话内圈应该是R8吧？屏幕截图 2022-02-28 195405.png

matongjian · 发表于 2022-4-10 00:09:07

sunrays110 发表于 2022-2-28 20:06) D1 B5 D/ m" u# X7 ?
这样应该差不多，按楼主的尺寸的话内圈应该是R8吧？

这个曲线怎么花的？没想出来

gt.adan · 发表于 2022-5-20 10:25:45

sunrays110 发表于 2022-2-28 20:06
* p( p& ]" r/ i这样应该差不多，按楼主的尺寸的话内圈应该是R8吧？

過渡的地方彎曲，在裝配的時候會有問題~

gt.adan · 发表于 2022-6-8 11:01:17

簡單的東西不要想得太複雜

swsxz · 发表于 2022-6-9 11:34:02

可以用3d草图来实现一圈轮廓然后阵列，想法有了不知道画起来如何。
