[求助] 请教这个用钣金怎么画?

[复制链接]
发表于 2021-8-24 20:18:23 | 显示全部楼层 |阅读模式
安装
主题分类用于问题归类:

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
. \3 L- O/ B3 w: }

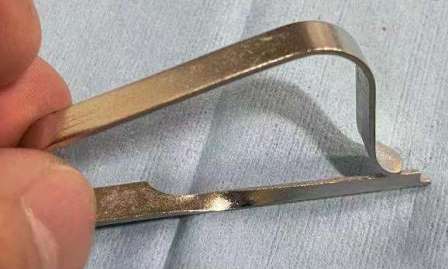

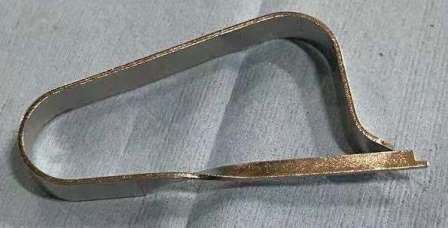

请教这个用钣金怎么画?1mm板厚,宽6mm,需要展开处理,能帮我画个三维图学习下吗?谢谢!
8 x' b, N# M4 E& u2 J6 }* e. I 微信图片_20210824195333.jpg 6 W9 Y2 B' W8 F
9 N0 C  P2 Z9 \* @9 h
发表于 2021-8-25 17:40:24 | 显示全部楼层
粗糙的搞了一下,不知道对你有没有帮助。2018版软件。
2 S$ W7 M$ p  _, @3 j5 G: |

钣金.rar

142.56 KB, 下载次数: 22

 楼主| 发表于 2021-8-25 22:28:22 | 显示全部楼层
swsxz 发表于 2021-8-25 17:40
' X7 m% E' C) S粗糙的搞了一下,不知道对你有没有帮助。2018版软件。
+ M) d2 E+ s9 d+ v% x# y) V. I
画的挺好学习了,请教下扭转放样那块能够展平吗?谢谢
发表于 2021-8-26 11:31:03 | 显示全部楼层
chz036 发表于 2021-8-25 22:28
: F, k" X8 ?- F1 l+ s2 T画的挺好学习了,请教下扭转放样那块能够展平吗?谢谢
8 g% h7 a! @' J8 {
此图用SW钣金功能画不出来,用曲面加厚做出来只是效果,是不能钣金展开的。

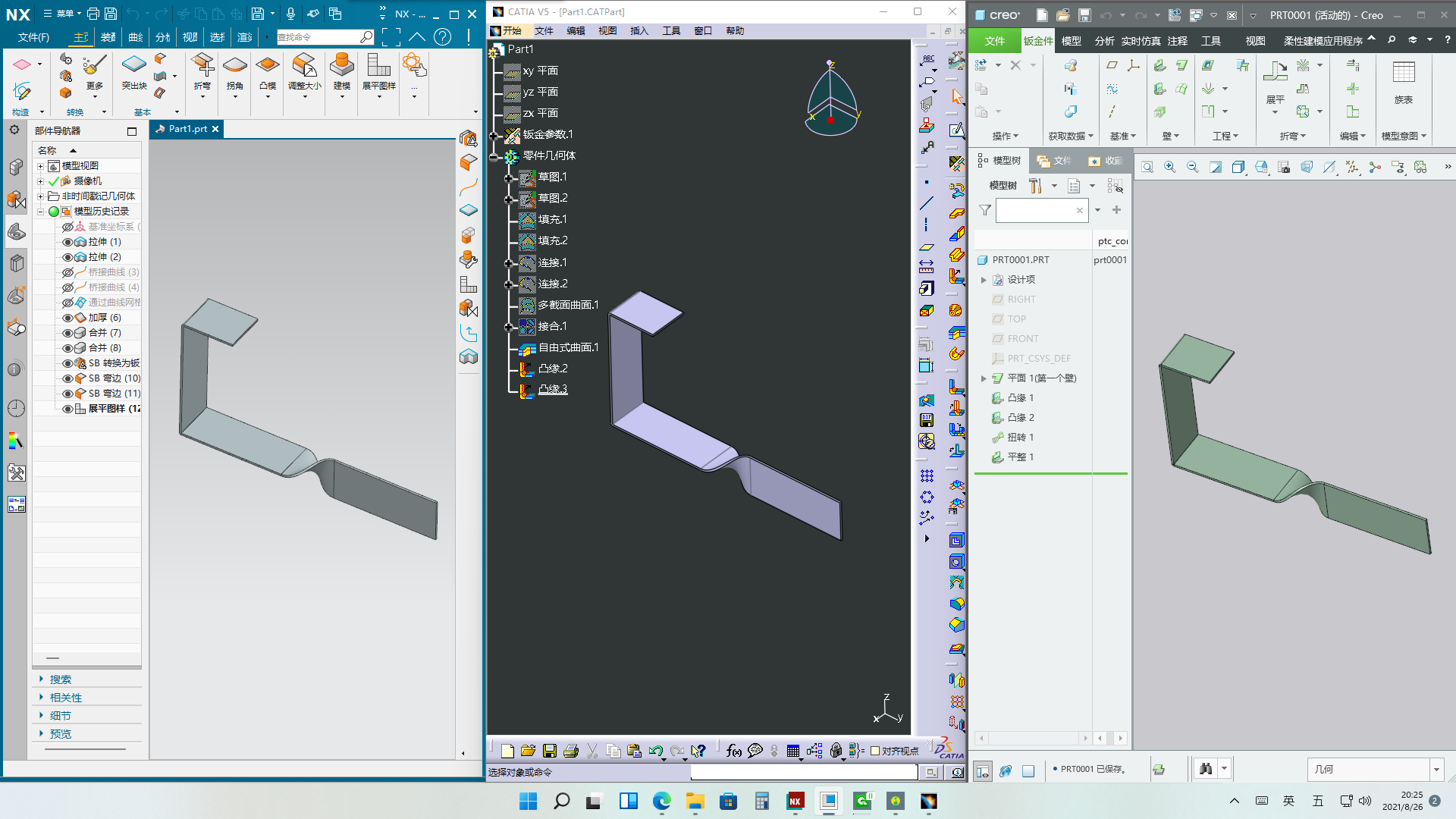

7 Y) |& \8 U; b4 K' z用Creo钣金能直接生成此折弯,并展开。(扭转展开区域为平行边线); M9 @2 P8 A! m) o
用CATIA、UG通过曲面功能画出扭转,再到钣金模块进行钣金加厚再展开。(扭转展开区域为非平行边线)) G% [3 ~7 U( ]
9 Z3 ~% }* _! L; ]$ U: c
 楼主| 发表于 2021-8-26 12:32:43 | 显示全部楼层
lixiaolong2011 发表于 2021-8-26 11:31
& V9 Z0 X  f5 x此图用SW钣金功能画不出来,用曲面加厚做出来只是效果,是不能钣金展开的。
( n. Q2 a7 o' O2 s+ M8 R- k用Creo钣金能直接生成此折弯 ...

) y4 Q6 K6 a, l! _9 |看来要多学几个软件才行,多谢

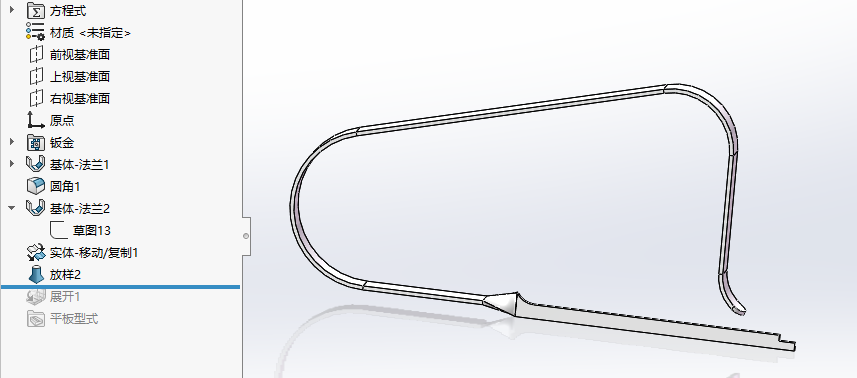

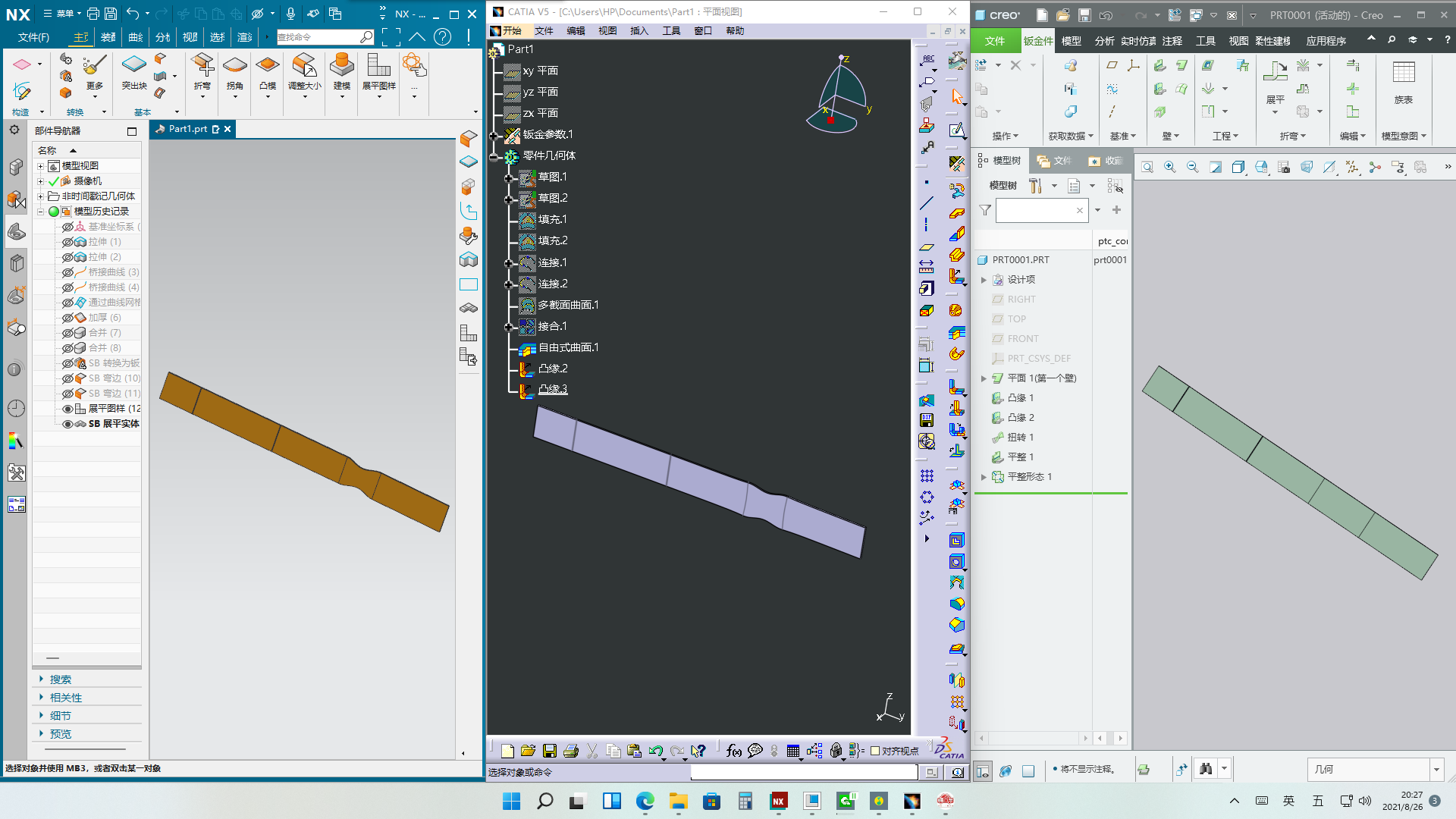

发表于 2021-8-26 20:28:33 | 显示全部楼层
7 @6 ?0 C7 C$ X$ }# ]. R+ F QQ图片20210826202738.png ' a, U  ?: c$ C& L) ^: t6 V/ g
发表于 2021-8-27 08:23:16 | 显示全部楼层

7 g7 P4 W5 r3 s. W+ w0 j/ m大妞,NX不认识中间那个我不知道,只知道草图大师和SE,您会的真多
发表于 2021-9-4 10:06:28 | 显示全部楼层

2 p/ ~7 n) y/ ]4 Y1 g2 |牛啊
发表于 2021-9-7 14:10:18 | 显示全部楼层
solidworks把中间扭曲部分定义为不可展开特征,这是符合工艺实际的,而那些做出来的才不符合工艺实际,楼主可别让软件坑了。学那么多软件,没有一定点有益之处,今日不同往时,企业需要的是解决问题的工程师,而不是只使用盗版软件的画图工,更何况得多不正规的企业会允许员工使用多个盗版软件。
发表于 2021-9-9 09:24:44 | 显示全部楼层

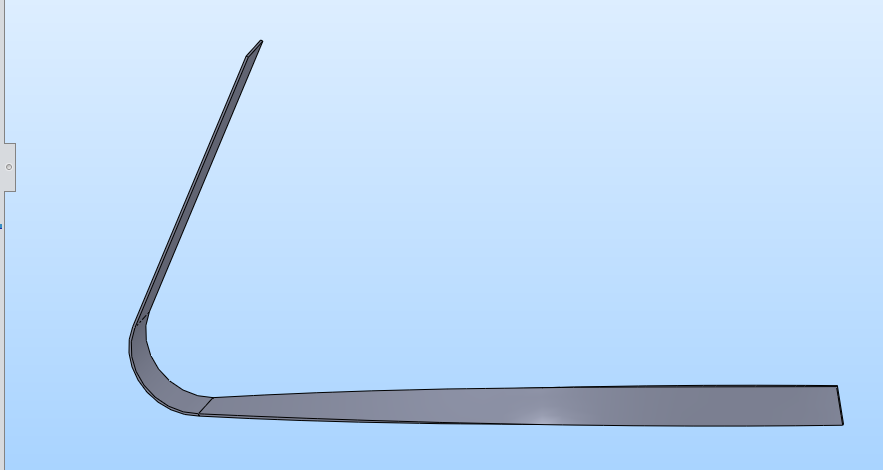

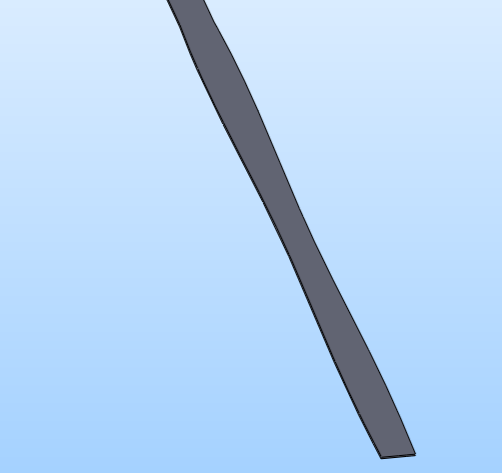

CATIA使用飞机钣金模块直接做出来,可见这种成形与机械钣金不一样。) `) V8 E$ Q7 J5 U1 x" e# H
IMG_20210909_091325.png / e' O( t$ w5 b- D
IMG_20210909_092306.png & o! i0 f+ |" l
而楼上使用飞机钣金画的竟然没有solidworks好,可见软件功能再强大,也不能补齐智商上的缺陷
0 V6 d: n+ I# h! K
发表于 2021-9-14 12:00:35 | 显示全部楼层

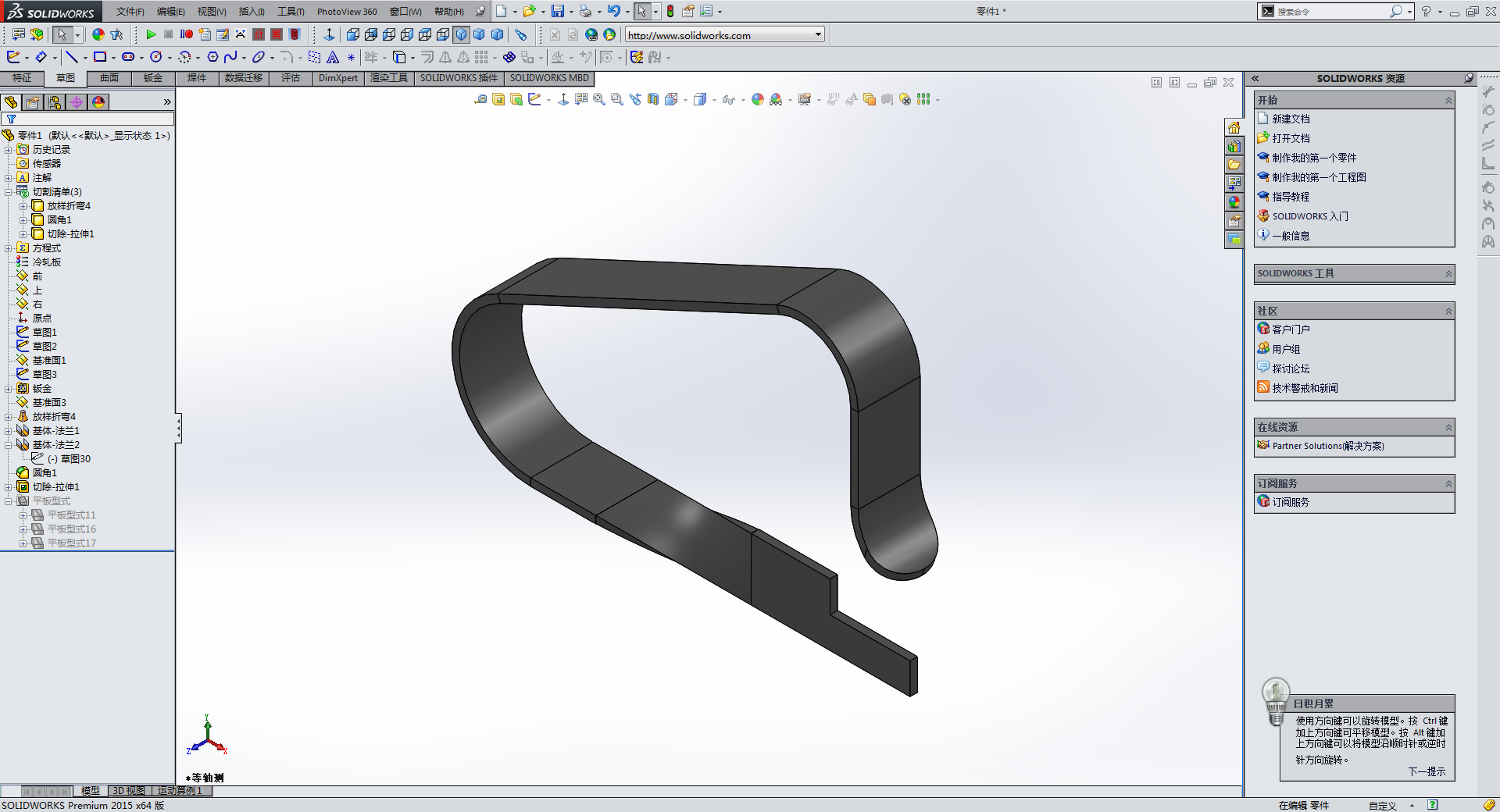

钣金分三部分,见图及附件http://www.3dportal.cn/discuz/forum.php?mod=attachment&aid=MjM1NTg3Mnw4NWYyODBhOGY4ZTgzYjIxNWI3MjY5NWYwOWZmN2RkM3wxNzExNjg5MzI5&request=yes&_f=.rar 914.png " W' [0 ^8 n  ?
 楼主| 发表于 2021-12-27 11:11:16 | 显示全部楼层
jirong.peng 发表于 2021-9-14 12:004 Q' a5 Q$ b6 H  z1 z
钣金分三部分,见图及附件http://www.3dportal.cn/discuz/forum.php?mod=attachment&aid=MjM1NTg3Mnw4NWYyODBhOGY4ZTgzYjIxNWI3MjY5NWYwOWZmN2RkM3wxNzExNjg5MzI5&request=yes&_f=.rar

8 y4 l/ W2 c7 b' R: a附件看不到,能帮忙把模型文件分享学习下吗?谢谢
