[原创] NESTINGWorks调用DXF板材的使用方法

[复制链接]
发表于 2019-6-24 17:27:39 | 显示全部楼层 |阅读模式
安装
主题分类用于问题归类:

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
NESTINGWorksGeometric Americas, Inc.开发,是一种自动的、真实形状的嵌套程序,可以轻松创建快速有效的嵌套布局。它与SOLIDWorks无缝集成,可以嵌套平面或三维实体或钣金零件和装配体组件。
        本文章旨在帮助您通过文件夹嵌套的方式排版三维零件。然后调取DXF文件作为板材的一种套料方式;那么就让我们详细的解析一下这些操作步骤:
STEP 1: 使用'按文件夹嵌套'打开装配

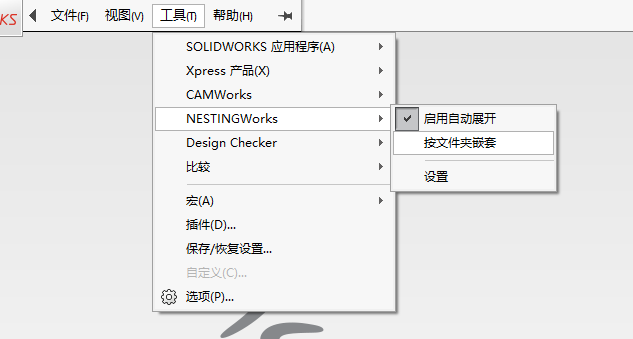

  • 单击工具菜单,然后在下拉列表中选择NESTINGWorks菜单.从级联菜单中选 择按文件夹嵌套选项。8 Y- h7 j0 [8 K+ j( L! s
    图片8.png - B; N3 z& r+ P
    将显示选择文件夹对话框.
    / D1 ~, c# {! X9 t% E

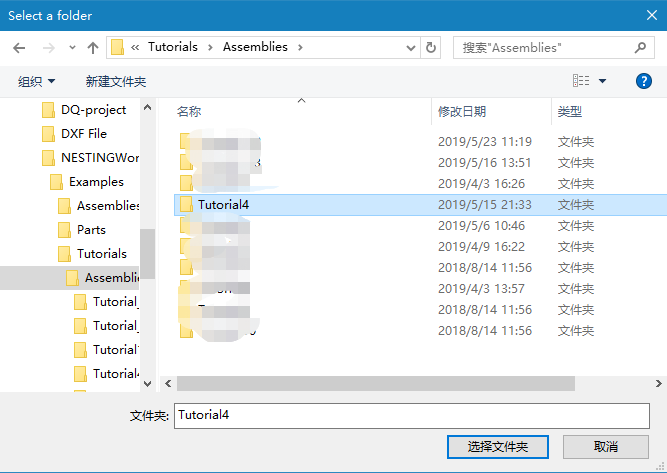

  • 浏览到以下文件夹位置中名为Tutorial4的文件。9 M. T- @+ D4 p9 F/ }1 x" g1 C! P
    图片9.png / B7 x6 M# v: _  R& I4 M
  • 单击选择文件夹按钮,SOLIDWORKS图形区域中将组件中包含的所有零件作为装配打开.
    此操作将显示创建嵌套作业对话5 D. p# v+ Q4 j& v! O# G
    STEP 2: 定义零件参数

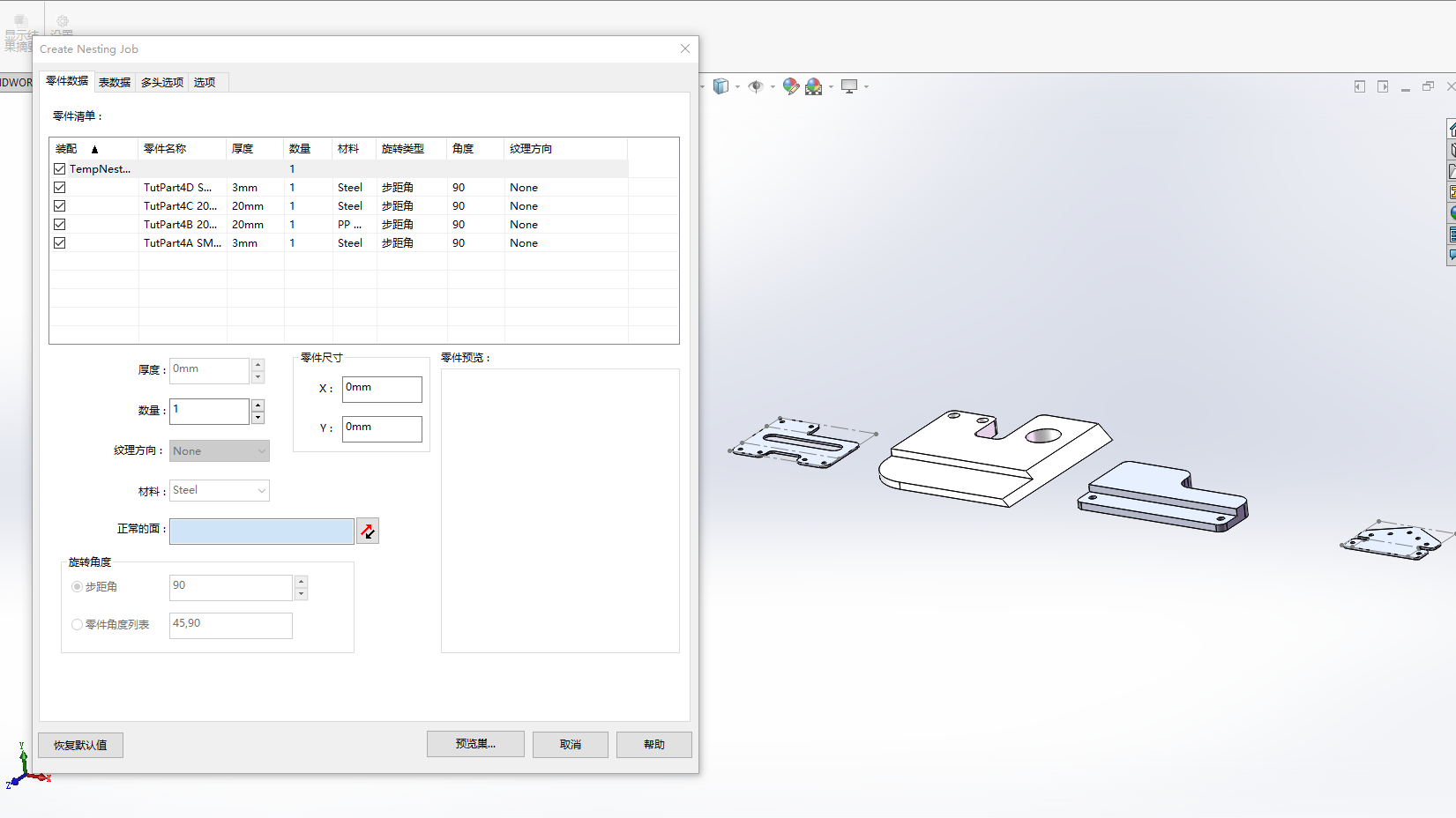

    “零件数据”选项卡中,观察零件清单的零件名称列. 每个列出的部分都有一个选中右侧的复选框. 这样选中的复选框表示在嵌套过程中将关联部分用于嵌套. 要仅选择性地嵌套零件列表中的某些零件,请取消选中您不想嵌套的零件的复选框.
    我们最初只会嵌套TutPart4A SMTutPart4D SM.这两个零件的厚度相同,3mm. 因此,在零件清单中,取消选中针对零件TutPart4B 20mmTutPart4C 20mm的复选框.

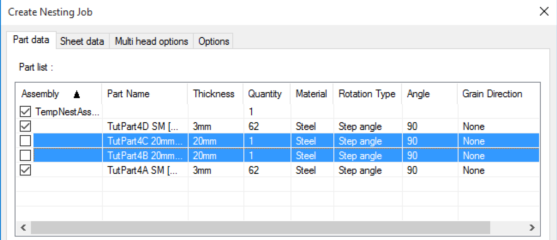

    ; d9 T2 m4 F7 V, M1 W2 H+ u/ i& t设置材料、数量、步距角、纹理方向、正反面;
    4 J0 c: x, r2 G% J2 |2 ^2 U" B 图片11.png
    ; H+ K0 N  T: a5 F  I2 P
    STEP 3:使用'DXF'文件添加一张板材
    之前我们学习了如何添加标准尺寸和自定义尺寸的板材. 现在,我们将使用.dxf格式的文件来定义板材.
    以下是使用.dxf格式的文件定义板材的步骤:
    3 ~8 Y& m4 f; A

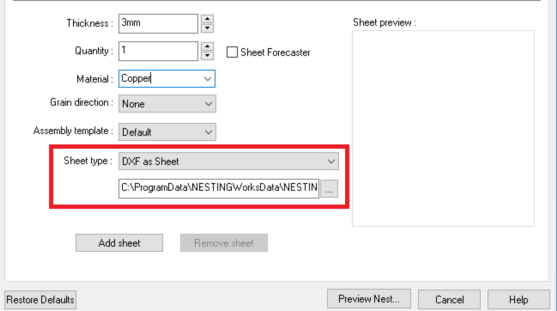

  • 在板材数据选项卡下,选择板材DXF.
    : W6 U1 ~& n. z  K, a这将激活用于指示DXF文件路径的字段
  • 单击 图片12.png 按钮以浏览到包含DXF文件的文件夹.

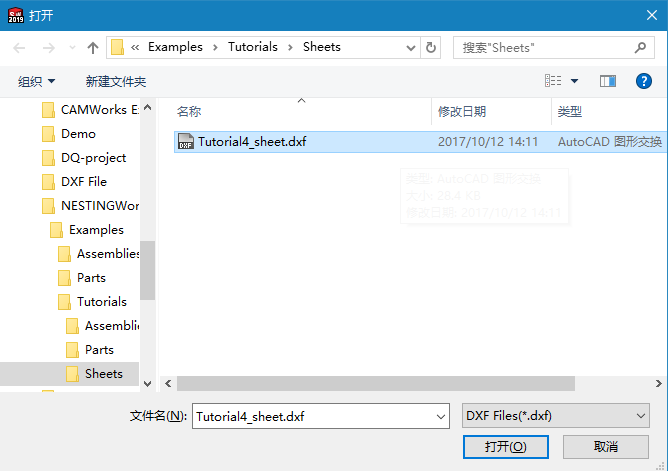

  • 从以下位置选择名为'Tutorial4_sheet.dxf'.dxf格式文件. 图片13.png
  • NESTINGWorks根据零件选项卡中列出的零件的顺序的顺序,为要添加到板材 列表的每个预期板材填充厚度和材料字段.因此,默认情况下,“厚度字段和材料字段将显示零件清单中列出的第一个选定零件的值.

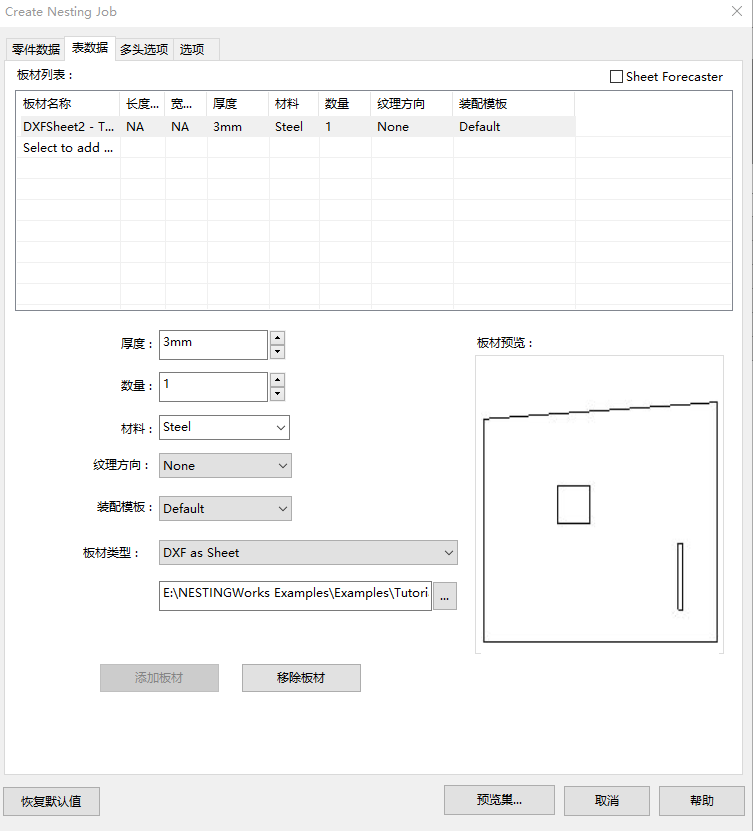

    单击添加板材将文件以.dxf格式添加到板材列表中.
    .dxf格式的文件将添加到板材列表中. 板材预览表明此表格是完整的(剩余)板材.
    STEP 4: 定义嵌套参数

    2 ]5 g( }' e; Q- u+ D
  • 单击选项选项卡.
  • 将零件之间的距离设置为2mm,零件与板材边距离设置为2mm.
  • 嵌套类型,选择快速嵌套作为嵌套方法.

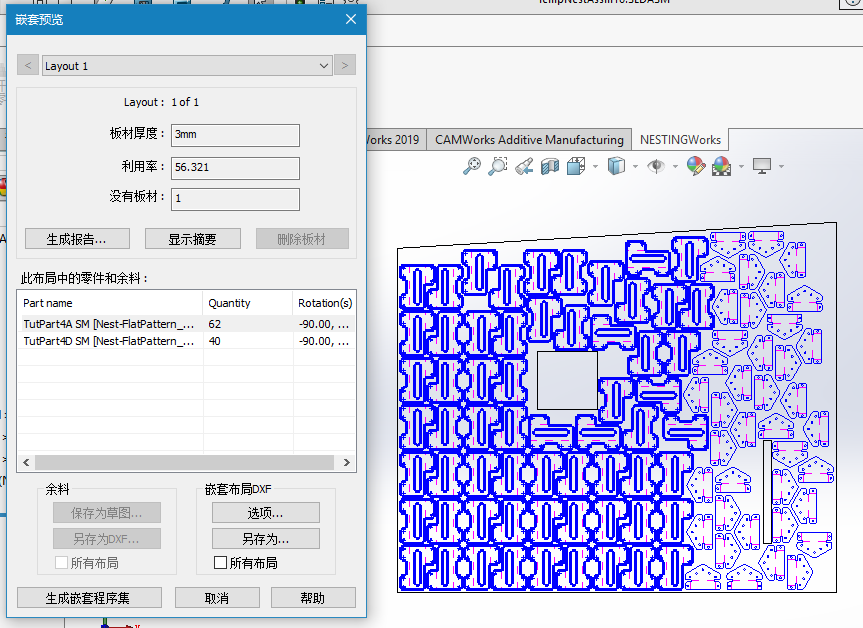

  • 单击预览嵌套...”按钮以预览嵌套布局. ( E0 f8 v, h4 ?; w+ x
  • 获得满意的结果后,单击嵌套预览窗口中的生成嵌套装配以执行嵌套过程.
    ! u) i1 C7 l. \1 }& k 图片16.png

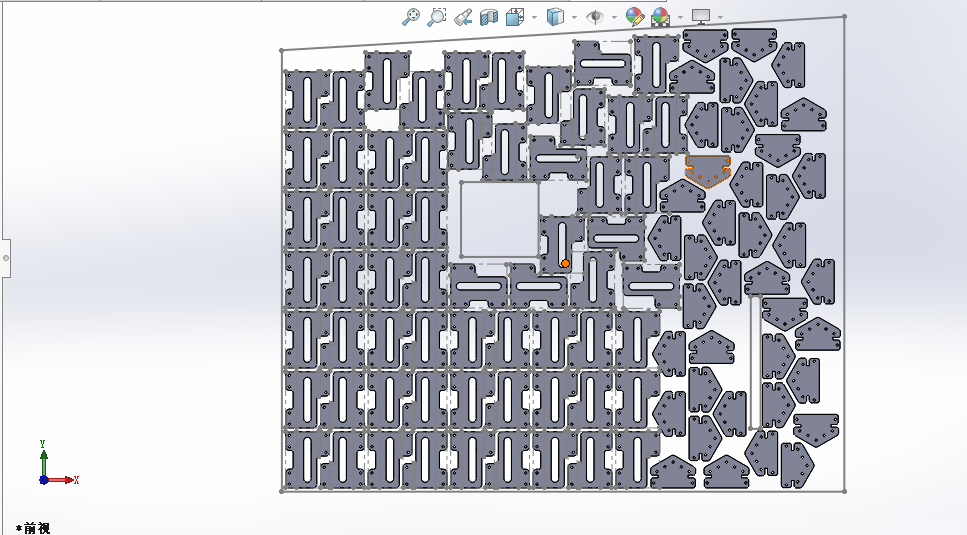

  • 观察嵌套布局. 两个零件的分配数量已嵌套.6 D, {7 u, L- v1 u5 f

  • * x, r) T1 }0 w' {+ r( Z1 {
