[求助] 这个工程图剖视图怎么做

[复制链接]
发表于 2018-12-26 15:02:11 | 显示全部楼层 |阅读模式
安装
主题分类用于问题归类:

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
发现SW好象做不了这个剖视图,请问有办法吗?$ [/ e; g  a  X* S/ C: ]1 ~6 @
0 p+ X2 t7 n$ D" a; M% H0 z3 c

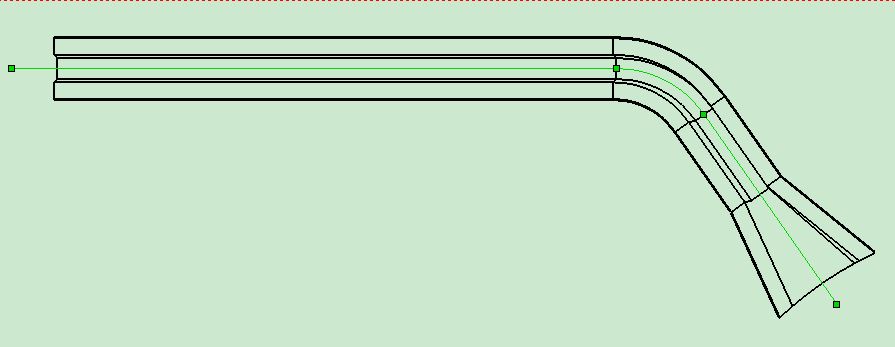

沿中心线剖切

沿中心线剖切

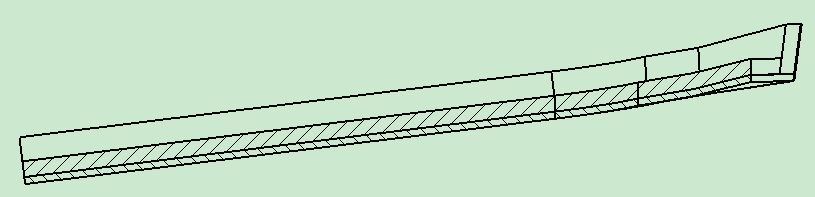

最后成这样

最后成这样

弯溜槽.rar

99.83 KB, 下载次数: 7

发表于 2018-12-26 17:55:23 | 显示全部楼层
这个剖视图表达不清楚
3 T2 b- [( x2 `& j9 b1 o最上面那段好像带点螺旋的吧?

点评

zqm
就是怎么切也达不到那效果,出来的要么是断节的,要么就提示不能生成剖视图。  详情 回复 发表于 2018-12-27 13:09
 楼主| 发表于 2018-12-27 13:09:40 | 显示全部楼层
本帖最后由 zqm 于 2018-12-27 13:11 编辑 ; z" L# m( }& P6 t( A! h; r
xyz3456a 发表于 2018-12-26 17:55
$ ?  P5 |" U* f这个剖视图表达不清楚4 K) B$ b, ~: T3 h/ `$ |
最上面那段好像带点螺旋的吧?

- y7 {/ y4 I3 F% q+ e不是螺旋,就是斜面的一个溜槽。就是怎么切也达不到那效果,出来的要么是断节的,要么就提示不能生成剖视图。
发表于 2018-12-27 15:32:32 | 显示全部楼层
这个零件,一般不会这样剖,个人建议剖切横截面比较好~1 P2 [) ?) x; L% H+ J  A; ?
如果非要像楼主这样,我会选择在零件内新建一个配置,切除成剖后的样子,
( ~5 h- e7 j6 \$ [" l1 @1 x$ s然后插到零件,选择那个新的配置5 g( j: _+ O% L! C( n8 ~( c- N

点评

zqm
如果不剖切,内部就会不清楚。因为本身就是一个不规则的东东,这样剖切一下就可窥全貌了。  详情 回复 发表于 2018-12-27 15:39
 楼主| 发表于 2018-12-27 15:39:38 | 显示全部楼层
本帖最后由 zqm 于 2018-12-27 15:47 编辑
4 V' F5 A0 G- m7 J
抒怀新 发表于 2018-12-27 15:32! Z/ z" C  I% d
这个零件,一般不会这样剖,个人建议剖切横截面比较好~
6 w) b4 P6 X( s: V, ~& M4 U如果非要像楼主这样,我会选择在零件内新建一个配 ...

; I" e# q- f3 Z如果不剖切,内部就会不清楚。因为本身就是一个不规则的东东,这样剖切一下就可窥全貌了。不知2019版能不能剖?
