[软件业态] 利峰机械借助欧特克制造业解决方案研发生产火力全开

[复制链接]
发表于 2018-12-18 11:52:07 | 显示全部楼层 |阅读模式

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x

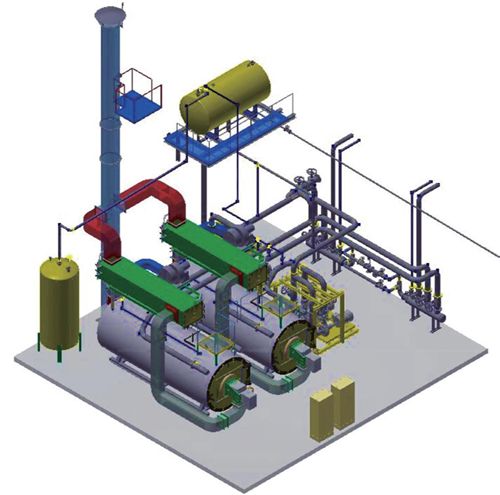

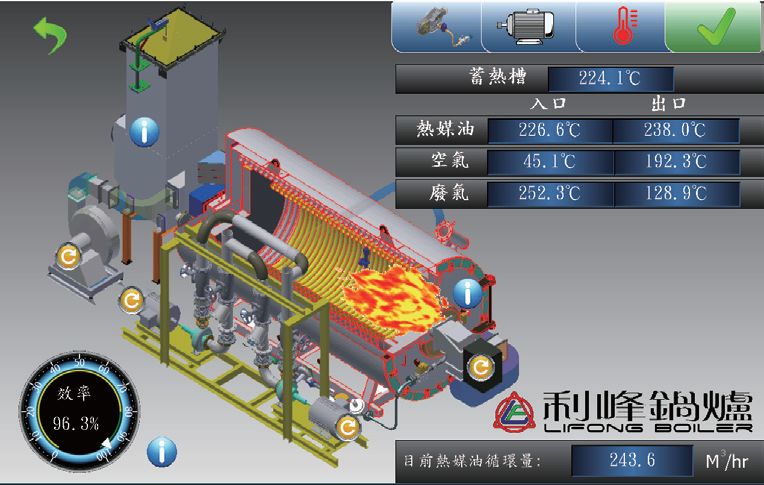

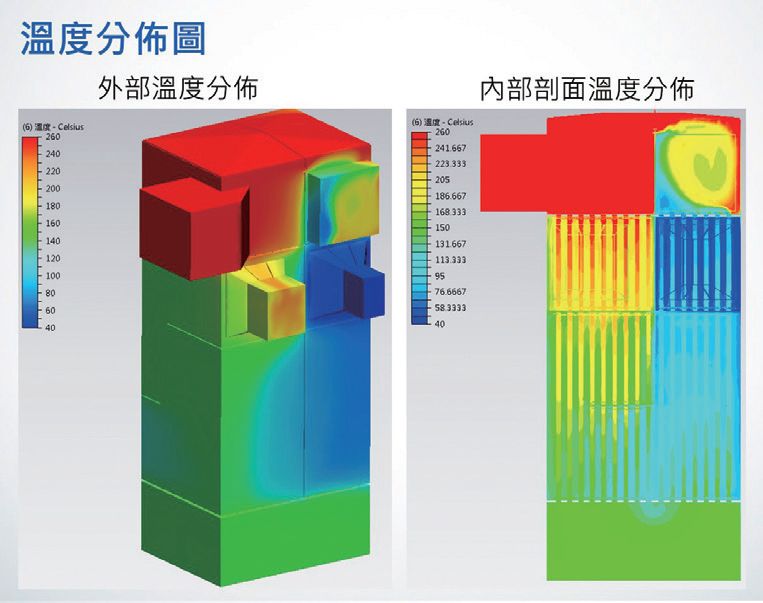

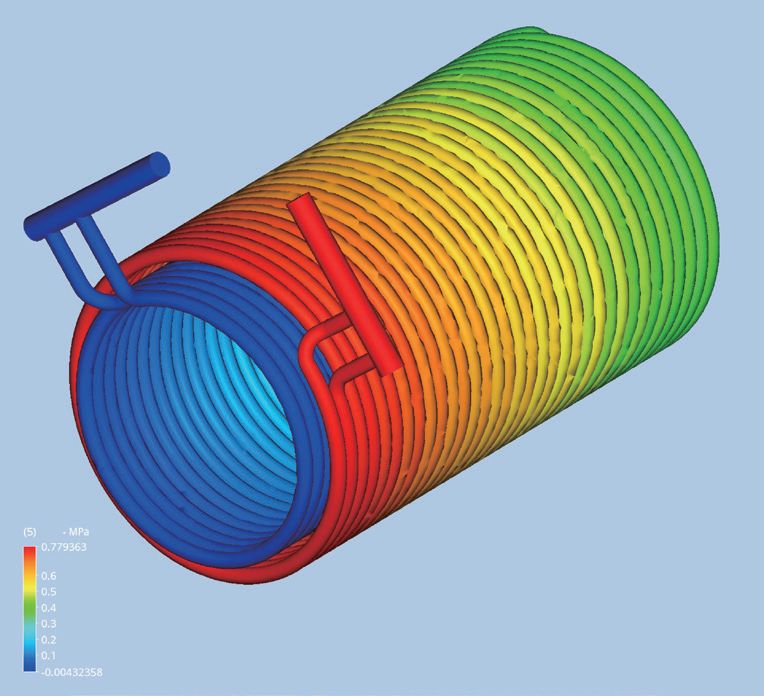

▲管件组立运用Autodesk Inventor、AutoCAD、Autodesk CFD、Autodesk Nastran In-CAD……等软件,实现从2D到3D设计,热流分析到结构验证,乃至于档案最佳化管理和云端协同作业,有效降低研发成本和时间,与客户共创双赢。利峰机械有限公司创立于1987年,主要从事各式锅炉及周边设备的研发和生产,其锅炉产品被广泛运用于电子、制药、胶带、树脂、印刷、涂装、橡胶、纺织等产业,借由燃烧过程将化学能转为热能,以提供其他机械设备产生动力来源,包括:新光、远东、台塑等国内外知名企业都是利峰公司的客户。由于每个产业所需的热能负载和设备安装场地空间不尽相同,因此利峰公司提供从规划说明、投资评估、机械设计、制造、安装、调试,乃至于人员培训和售后服务等的一条龙服务。由于市场的激烈竞争,唯有持续精进研发设计的实力,才能站稳市场,因此利峰公司特别在2004年导入AutoCAD软件,开启计算机绘图设计之路,之后在2008年陆续引进Autodesk Inventor、Autodesk CFD等欧特克软件,最佳化其研发生产流程,不仅为客户降低锅炉的研发成本和时间,同时还有效提升了锅炉设备的热能利用。Inventor化身虚拟工厂大幅提升设计流程随着时代的进步,2D设计转向3D设计已成为主流,因此利峰公司选择Autodesk Inventor作为建置锅炉3D模型的利器,真正落实数字化原型的设计方式,翻转过去2D设计加工时代的作业模式。现在工程师可先行在Inventor软件上进行锅炉零组件的设计和组装,待确认没有干涉之类的错误后,再进行实际工件的制作发包,大幅降低重复返工的情况,也减少不必要的原物料浪费;同时,对于产品的多样性与客户的挑战,也可利用该软件的参变量连结功能,搭配简易的机构运动模拟和结构强度分析,便可轻松克服种种的挑战和难关。 利峰机械创办人白锦铭表示:“锅炉的设计和制作是非常繁琐的过程,必须兼顾锅炉运作的效能和客户工厂实地的安置作业,因此导入Autodesk Inventor后,我们便将这套软件作为虚拟的工厂,除了锅炉的3D设计外,也将客户厂房的3D模型同步绘制完成并进行模拟作业,让我们能够提供客户最合适的设计施工建议。在与客户沟通设计时,我们将所有的3D模型上传至A360云端平台,再透过平板实时浏览和展示设计档案,借此帮助客户了解锅炉完工安装后的样貌,避免双方认知上的落差,也可针对设计实时反馈和修改。” ▲锅炉设备与管路配置规划除此之外,由于每个锅炉需使用五千至上万个以上的零组件,其中光是阀件、法兰与管材的尺寸就相当多样化,因此Inventor软件中的Ipart和Iassembly功能扮演着重要的角色,让工程师能够有效绘制和管理各式尺寸的锅炉零组件,并进行模拟组装,而这些种类尺寸繁多的零组件3D模型也可发布至Autodesk Vault进行有效的管理和搜寻。利峰机械创办人白锦铭说:“Inventor软件让我们的工程师从这些绘制模型与管理的炼狱中解脱出来!”3D模拟分析与验证研发测试省钱又省时由于锅炉与窑炉内操作温度高达1700度,若要测试验证每个锅炉的设计是否符合需求,都得实机测试并倚靠人为经验判断,这往往耗费许多的材料成本和时间。于是,利峰公司进一步导入Autodesk CFD软件,以期望提升旗下锅炉热交换的效能,为客户创造最大的效益。利峰机械创办人白锦铭指出:“热交换器的效率对于锅炉质量至关重要,自从Autodesk CFD新生力军的加入,我们把在Inventor上设计的3D模型汇入CFD中,便可有效分析锅炉的热交换效率,并针对结构设计进行调整,找出最佳化的设计。目前,透过Autodesk CFD设计优化热交换效率有效提升20%,为我们创造绝佳的产品效能和价值。” ▲热媒锅炉热交换分析此外,Autodesk CFD还协助利峰公司解决炫风分离机的分析问题,将粉尘过滤效果可视化,借此改善粉尘过滤的效能。同时,针对窑炉内均温热流场的分析,Autodesk CFD也可处理,减少产品瑕疵和不良的状况。 ▲锅炉内部液体混和温度分析锅炉制造的另一个挑战便是结构变形问题,由于过去利峰在实机试车就需花费一天的时间,如果遇到设计不良导致锅炉与管路系统因热变形造成泄漏,之后设计的修改和反复试车验证,不仅损失许多的金钱,更浪费宝贵的时间。然而,现在利峰公司只要将锅炉的3D模型汇入Autodesk CFD和Autodesk Nastran In-CAD中,结合这两款软件的优势,只要2-3小时便可分析出结果,大幅降低了研发成本和时间。白锦铭表示:“运用欧特克分析软件,我们光是设备测试成本就降低了10~20%,制造测试时间也节省了10%,其结果令人惊艳。未来,我们也将持续使用欧特克软件,为客户打造最合适的锅炉生产设备。” ▲锅炉效率计算 点击“阅读原文”,了解产品设计与制造软件集,挖掘产品中的新可能性
转载声明:本文转载自「欧特克Autodesk」,搜索「autodeskchina」即可关注。
