[求助] solidworks 如何把已有的视图改为剖面视图

[复制链接]
发表于 2018-4-18 17:31:59 | 显示全部楼层 |阅读模式
安装
主题分类用于问题归类:

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
本帖最后由 227287 于 2018-5-13 22:55 编辑
6 _5 X( ?. y! x1 w9 r2 a0 K1 l$ G& [" I

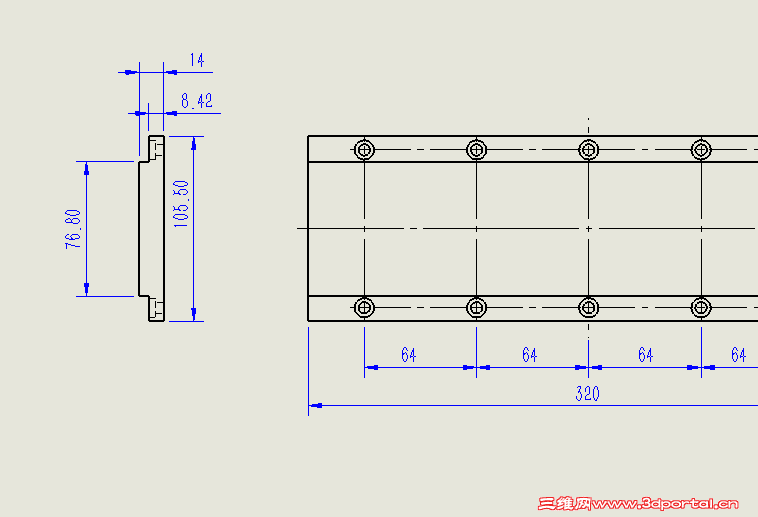

如图1所示,左边是右边的投影视图,已标好尺寸了,现在想把左边现有的图改成剖面视图(如图2所示尺寸标注要保留),如何操作呀?我不想重新插入剖视图,因为这样的话我之前标注的尺寸不是没有了吗,很浪费工夫啊!!7 W( S+ J1 |' m  i5 f+ f8 y
以上的意思没有看懂的话,我这么说吧:第一天我画了一个矩形的板,里面没有任何的孔,这时我的工程图里有主视图和左视图,两个图都没有剖切的,并且所有的尺寸,注释都已经标好了。
; a! X  E) W0 `( @7 G* C第二天,我在这个矩形加了一些异形孔,这时左视图必须用剖视才能表达清楚那些孔的形状。请问如何把昨天已经做好的工程图中的左视图改为剖视图?记住是把昨天的左视图改,不是重新插入剖视图!因为重新插入的话,就要重新标注全部尺寸,很麻烦。。。2 H6 `8 P0 c" s2 w7 c

" E; N7 h% ~6 q
发表于 2018-4-18 19:43:09 | 显示全部楼层
好像没有这个功能的
发表于 2018-4-19 07:04:03 | 显示全部楼层
樓上的資訊不對哦…

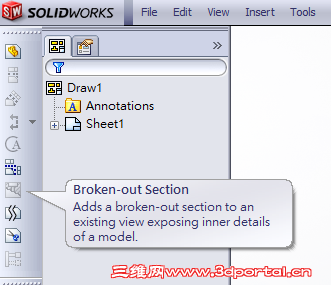

0 \" V- Z. H. f. T0 F用「區域深度」剖視圖就可以達到要求了
: ]& }5 l8 f% z, ` 2018041901.png
4 i) K1 U, y7 ~9 v. G

评分

参与人数 1三维币 +3 收起 理由
阿帕奇 + 3

查看全部评分

发表于 2018-4-19 08:40:46 | 显示全部楼层

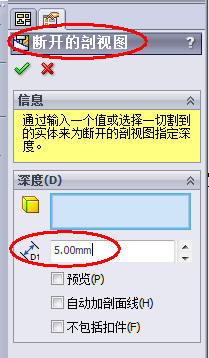

选“断开的剖视图”,输入你想表达之细节的尺寸。你这里我猜应是输入32 。* |: o! l# m7 R! t! V' u" Z
$ H0 t& {$ z1 @5 Q$ w' J0 K
  X, j( p# @; T8 t9 B: V

评分

参与人数 1三维币 +3 收起 理由
阿帕奇 + 3

查看全部评分

 楼主| 发表于 2018-5-13 22:57:01 | 显示全部楼层
gt.adan 发表于 2018-4-19 07:04
# R5 r% f8 D" F& d& n( j( I樓上的資訊不對哦…
& d# W; {8 r6 L3 r5 t( H用「區域深度」剖視圖就可以達到要求了

! H( ]6 `  q# C- g, Y你可能没有看懂我的意思哦。  K, [" \& O3 z2 [
我这么说吧:第一天我画了一个矩形的板,里面没有任何的孔,这时我的工程图里有主视图和左视图,两个图都没有剖切的,并且所有的尺寸,注释都已经标好了。5 S( c' h  k5 M- R& ^/ z
第二天,我在这个矩形加了一些异形孔,这时左视图必须用剖视才能表达清楚那些孔的形状。请问如何把昨天已经做好的工程图中的左视图改为剖视图?记住是把昨天的左视图改,不是重新插入剖视图!因为重新插入的话,就要重新标注全部尺寸,很麻烦。。。
 楼主| 发表于 2018-5-13 23:00:17 | 显示全部楼层
sw07 发表于 2018-4-19 08:40
8 o. y  Z, K' i9 E, L5 e. I选“断开的剖视图”,输入你想表达之细节的尺寸。你这里我猜应是输入32 。

8 e- S, L) D0 ~5 E' j你可能没有看懂我的意思哦。7 p) ?% e2 X; v. i& ~6 q
我这么说吧:第一天我画了一个矩形的板,里面没有任何的孔,这时我的工程图里有主视图和左视图,两个图都没有剖切的,并且所有的尺寸,注释都已经标好了。+ a) F: Q( E# e/ g" ?  `; }
第二天,我在这个矩形加了一些异形孔,这时左视图必须用剖视才能表达清楚那些孔的形状。请问如何把昨天已经做好的工程图中的左视图改为剖视图?记住是把昨天的左视图改,不是重新插入剖视图!因为重新插入的话,就要重新标注全部尺寸,很麻烦。。。
发表于 2018-5-13 23:33:10 | 显示全部楼层
时间就是金钱,时间就是生命,现在的人日理万机都忙于赚钱,楼主能抽出宝贵的时间上网看回帖,实属难得。
发表于 2018-5-16 09:46:55 | 显示全部楼层
3  4楼的大神不已经给出解决方案了吗?楼主
发表于 2018-5-19 21:56:13 | 显示全部楼层
他们的给的答案是正确的,局部视图表达孔的位置,也可以整个局部剖 用剖开的视图,框选位置大了
发表于 2018-5-20 10:44:48 | 显示全部楼层
時隔多日,樓主是否發現自己的問題出在哪裡了?
发表于 2018-5-24 13:02:57 | 显示全部楼层
阿丹和SW07的做法是正确的,只是不必给深度,点选要剖到孔的边线即可,即便是这样,原来标好的尺寸有的也会因找不到原来的点或线而变成悬空尺寸,需要重新指定尺寸的点或线。
 楼主| 发表于 2018-6-4 13:46:32 | 显示全部楼层
本帖最后由 227287 于 2018-6-4 13:50 编辑 6 d( W3 ?/ u5 ]% Y! U1 k8 N: ^8 j
gt.adan 发表于 2018-5-20 10:44
7 r2 R, ]8 q( m8 C: G時隔多日,樓主是否發現自己的問題出在哪裡了?

% J. k$ R+ w2 z- f4 P现有没有仍然没有好办法,你们的做法是可以做出剖切的视图,但那样的话,那个和剖切视图一起的剖切路径标识(例如“剖面A-A”)没有做出来哦,特别是我要改成用阶梯剖的时候,不标识清楚人家根本看不出来剖切路径啊。$ O. y. D1 x1 _* n6 y/ h8 q. B3 D
大家能不能实际操作一下呢?
 楼主| 发表于 2018-6-4 13:47:20 | 显示全部楼层
本帖最后由 227287 于 2018-6-4 13:49 编辑 $ [5 C+ w0 i' j: w8 a
gt.adan 发表于 2018-5-20 10:44
9 ?* Q6 T& Z4 q' y3 ?時隔多日,樓主是否發現自己的問題出在哪裡了?
5 Y, K7 w( K( P9 z- o
现有没有仍然没有好办法,你们的做法是可以做出剖切的视图,但那样的话,那个和剖切视图一起的剖切路径标识(例如“剖面A-A”)没有做出来哦,特别是我要改成用阶梯剖的时候,不标识清楚人家根本看不出来剖切路径啊。/ U3 F" @2 x# Q/ t9 G" z; P3 W
大家能不能实际操作一下呢?
 楼主| 发表于 2018-6-4 13:48:08 | 显示全部楼层
本帖最后由 227287 于 2018-6-4 13:49 编辑 + W1 m/ E" |2 j8 N0 s/ P
ffda 发表于 2018-5-24 13:02
2 F% x0 c: K6 E" X阿丹和SW07的做法是正确的,只是不必给深度,点选要剖到孔的边线即可,即便是这样,原来标好的尺寸有的也会 ...
, H7 D( r! i, A% i; C
现有没有仍然没有好办法,你们的做法是可以做出剖切的视图,但那样的话,那个和剖切视图一起的剖切路径标识(例如“剖面A-A”)没有做出来哦,特别是我要改成用阶梯剖的时候,不标识清楚人家根本看不出来剖切路径啊。( |9 Z8 W2 P8 k+ y: |" R- ?% Z
大家能不能实际操作一下呢?
发表于 2018-6-7 15:11:17 | 显示全部楼层
* {/ o/ _3 a1 r( F. Y% C) s这样能否解答你的问题?1 F8 Z3 x# W! c
 楼主| 发表于 2018-6-11 17:01:34 | 显示全部楼层
本帖最后由 227287 于 2018-6-11 17:04 编辑 , R2 |3 M! @% c+ u& w
yangyelian 发表于 2018-6-7 15:11- ^2 m! o5 r# @- P3 B
这样能否解答你的问题?

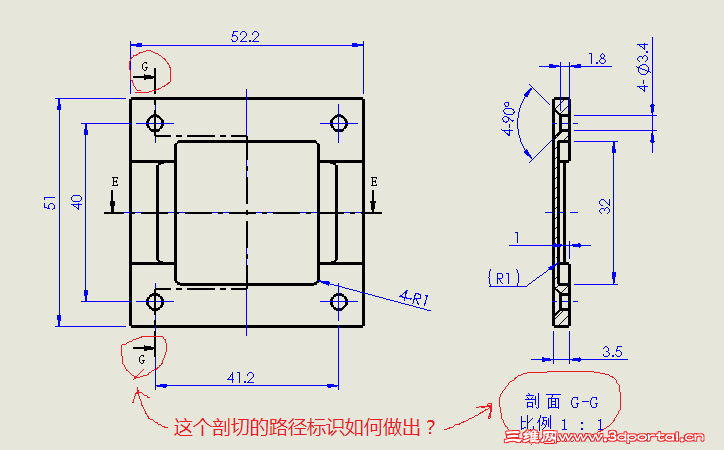

; M* O$ B" x. G, C3 c+ }, D兄弟,先谢谢你的回复啊!!但剖切的路径标识如何做出来呢?特别是当剖切路线是阶梯线(图中的是横放的 “几 ” 字形)而非直线时,如下图:
" g' U; |- L3 ]+ m, B. V( p, f 611.png * L5 I* N$ I0 a6 f
发表于 2018-6-12 08:32:56 | 显示全部楼层
本帖最后由 yangyelian 于 2018-6-12 10:16 编辑 ; F2 T3 O" }0 ^5 q& h& |
227287 发表于 2018-6-11 17:013 `8 [& E4 \, C; B; d, P3 f) R
兄弟,先谢谢你的回复啊!!但剖切的路径标识如何做出来呢?特别是当剖切路线是阶梯线(图中的是横放的  ...
6 u, k# L- @! N! x3 F  z/ V

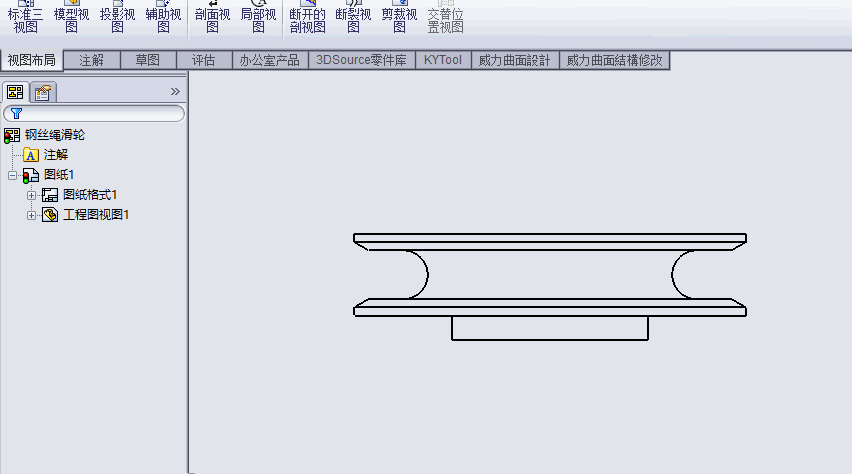

这样应该能解决你的问题了吧? 练习39.gif
* G: ]+ F- {  r
 楼主| 发表于 2018-6-12 09:06:39 | 显示全部楼层
yangyelian 发表于 2018-6-12 08:32
4 r5 X4 R* T0 w3 K6 J7 V这样的话,原图就无法保留了,要重作剖面图

/ L3 n% M$ \  i, s是啊,这样就费工夫了,又得重新标注尺寸。proe 就10几年前就能做到,随便怎么改都行。不知道为什么sw这个功能都没有。
 楼主| 发表于 2018-6-13 09:37:42 | 显示全部楼层
yangyelian 发表于 2018-6-12 08:32
8 A$ N6 G; n7 @( g这样应该能解决你的问题了吧?

* L/ [0 F) P* H0 L2 ^' Q" z6 p兄弟,这不行的,你的图中间明显多了一条水平的实线哦。看来是sw改进了。感谢你的回复。
发表于 2018-6-13 16:26:39 | 显示全部楼层
227287 发表于 2018-6-13 09:37
1 `  a) w% @1 X兄弟,这不行的,你的图中间明显多了一条水平的实线哦。看来是sw改进了。感谢你的回复。
& |2 @, Q' E9 j0 b) {7 _
阶梯剖有一条线是正常的,如果你觉得不合适,可以将这条线隐藏的。
发表于 2018-6-14 08:42:04 | 显示全部楼层
yangyelian 发表于 2018-6-12 08:32
: {) v0 |8 r; x8 a5 ^% @这样应该能解决你的问题了吧?
2 ~  F* b! j& g1 i6 \
这个演示很强大、省口舌。# \* W$ T5 e  V& ~
再看不懂得重新学学基础的东西了
发表于 2018-6-21 09:16:52 | 显示全部楼层
各位都给了各种方案,我倾向于深度剖
发表于 2018-8-28 10:47:57 | 显示全部楼层
视频已经很清楚了,楼主看来你应该补习补习视图的基础课了。。。。。。
