[讨论] 钣金圆管等径弯头和牛角弯头

[复制链接]
发表于 2018-3-23 16:24:23 | 显示全部楼层
K大确实有许多的奇思妙想,很值得大家学习。如果那个草图改一下,一是方便理解,二还能适应不同的直径和不同的高度

点评

搞了个参数化的,动画在一楼。  详情 回复 发表于 2018-3-24 13:46
zqm老大过奖了,老大的意思是想搞个通用的参数化模型出来吗?  详情 回复 发表于 2018-3-23 16:46
 楼主| 发表于 2018-3-23 16:44:09 | 显示全部楼层
抒怀新 发表于 2018-3-23 11:224 q2 X% B! c0 l) C+ ~# G
是否可以这样理解,当X、Y、Z都有数值时,软件默认应该是先饶Z轴,其次Y轴,最后X轴这个顺序来的???* c- D# I0 s4 P, c2 M  \7 @, c
...
  {/ R4 p$ h; A7 Y
顺序的问题我就不清楚啦。% {  t& A# `7 t4 r$ U
我画图建模很多时候是凭感觉,所以我成不了高手的。4 U2 z3 w1 e; J% ^9 c0 K
比如这个移动复制,角度的正负问题我没去想的,如果正的不对那我就改为负的。
 楼主| 发表于 2018-3-23 16:46:50 | 显示全部楼层
zqm 发表于 2018-3-23 16:24
- b4 K5 C; a- U/ GK大确实有许多的奇思妙想,很值得大家学习。如果那个草图改一下,一是方便理解,二还能适应不同的直径和不 ...
3 I  |( P/ O. o% \4 ]$ Q
zqm老大过奖了,老大的意思是想搞个通用的参数化模型出来吗?
 楼主| 发表于 2018-3-24 13:46:13 | 显示全部楼层
zqm 发表于 2018-3-23 16:248 ?) t! v& U6 u/ w3 E
K大确实有许多的奇思妙想,很值得大家学习。如果那个草图改一下,一是方便理解,二还能适应不同的直径和不 ...

+ }2 V( h; P, F' @+ n6 m: G5 W& g搞了个参数化的,动画在一楼。
发表于 2018-3-26 10:35:21 | 显示全部楼层
keilei001 发表于 2018-3-24 13:460 {1 g: J9 ]2 l: j) d4 Q
搞了个参数化的,动画在一楼。
' k( G' b4 P- d  t' }. p
K大作的漂亮,佩服
 楼主| 发表于 2018-3-26 20:57:34 | 显示全部楼层
本帖最后由 keilei001 于 2018-3-26 21:40 编辑 / d: X% d& p+ C

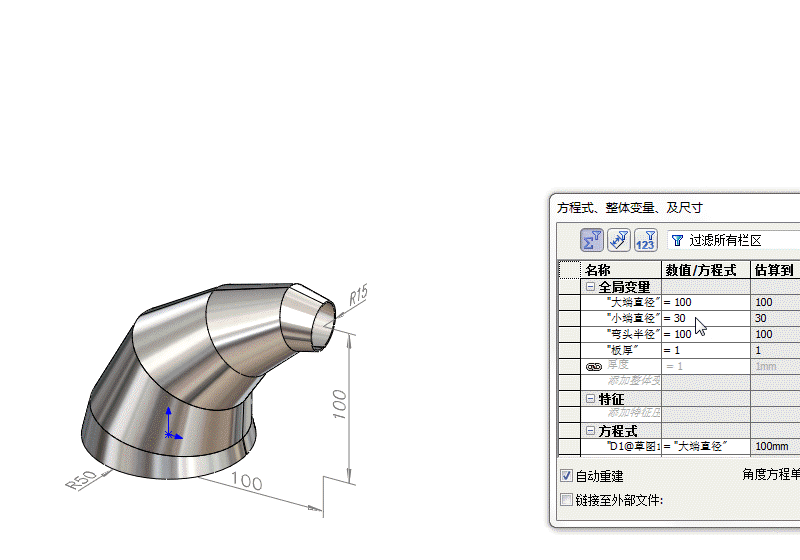

3 ?  S0 e( i9 M0 {1 b再花了些时间搞了一个可正常展开的等径弯头和牛角弯头随意切换的通用模型。. a3 K; V; o- Q7 T6 ]" k8 m0 \
自觉满意,以这三个动画来结束此帖,多谢大家观赏。! Y4 `! V6 L: ?! Z9 [$ M( X: v; {

: c  A  j0 R  B6 u. S. @变换7 ~0 C, D( ^" Y& a% G
. {& D- r& a8 j/ b
$ }0 M. ~7 ~' ~9 J. H1 X! [5 Q等径展开

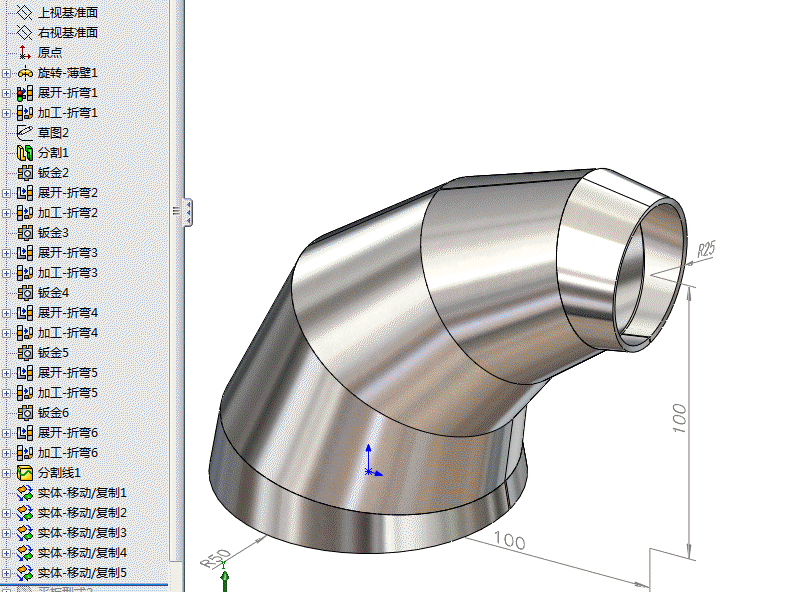

1 N: Y- A0 D0 U: x2 v5 y 07.gif
2 |2 M! p/ u2 d9 [) O0 e% e( P; E5 U6 E- _* Y* a
  B0 a8 B: ~( d. A+ E
牛角展开8 M4 ?  E7 p2 X3 @+ O5 O# i
08.gif 7 B! g. P7 t/ h9 K) x+ x0 \" ^  a* G' m
发表于 2018-3-27 11:23:58 | 显示全部楼层
K大,这个弯头的半径变化我没搞定,请教一下!

点评

这个通用的参数化模型,原理和做法是和22楼的作业是不同的。 这个模型把90度的弯头分为4节,中间3节,首尾各“半”节。 等径弯头规律简单不难画,无论怎么变化,这4节的角度关系是不变的。 但牛角弯头不一样,中  详情 回复 发表于 2018-3-27 22:12
 楼主| 发表于 2018-3-27 22:12:15 | 显示全部楼层
zqm 发表于 2018-3-27 11:23
+ [# M) P  ~' \( C1 m( R/ v. i4 cK大,这个弯头的半径变化我没搞定,请教一下!

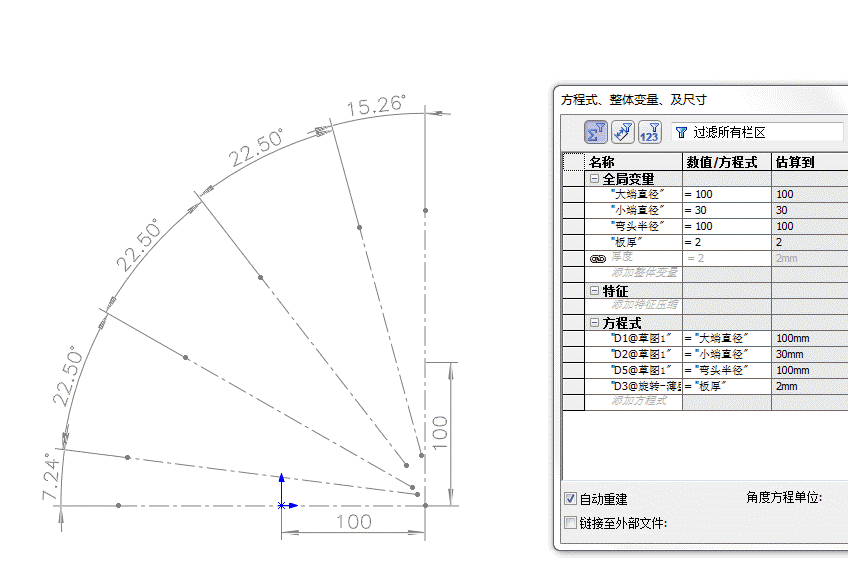

- X4 V% l3 ^8 i9 ^( O$ K% h这个通用的参数化模型,原理和做法是和22楼的作业是不同的。' T3 u/ J+ l0 C
这个模型把90度的弯头分为4节,中间3节,首尾各“”节。
+ c8 |- P, G( V等径弯头规律简单不难画,无论怎么变化,这4节的角度关系是不变的。7 a: h2 Z4 ?8 Y: w  u) Y6 A; G# q
但牛角弯头不一样,中间3节角度始终相等,首尾节的角度加起来是22.5度,但首尾两节各自的角度并不是相等的,是随着弯头半径的变化而不断变化的,直到大小端的直径相同时角度才是相等的。
% a' s6 p& z" D  \3 o2 |从动画的方程式列表中可以看到,我的模型并没有用复杂的方程式来控制,用方程式只是简单的链接数值方便修改而已。
# [! f& D- C( B: k! j0 e) A- j$ @. l4 c* z& d
( z* B0 _9 k$ c2 O8 W
发表于 2018-3-28 16:08:13 | 显示全部楼层
keilei001 发表于 2018-3-27 22:12$ Y4 R7 N) n/ D9 h& F4 r  X
这个通用的参数化模型,原理和做法是和22楼的作业是不同的。
2 s& \) s% g% e& t7 g5 i# I  G6 [这个模型把90度的弯头分为4节,中间3节,首 ...
  D$ U9 J1 `8 N7 Q
多谢K大
发表于 2018-8-25 08:02:25 | 显示全部楼层
本帖最后由 zhengchenggang 于 2018-8-25 08:06 编辑 % m- t* M( k" b, k3 [

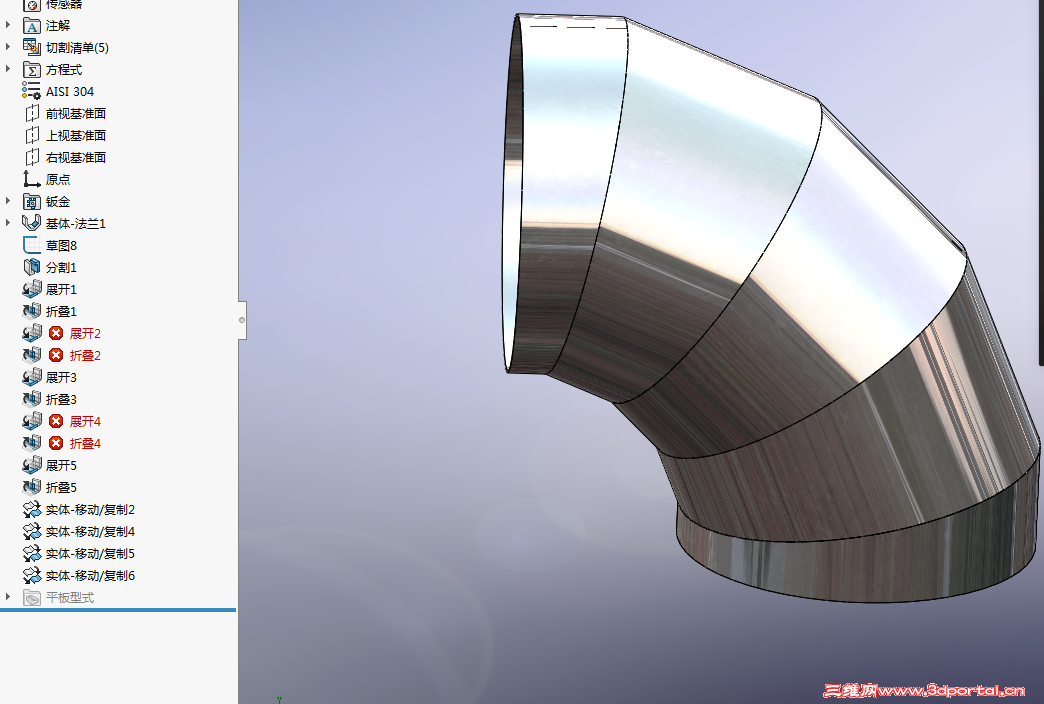

3 b, D; O1 o/ O# n& m' O" p各位好,我根据大家的方法,自己做个5节弯头,当输入500值,还几个个别值提示错误,查不出原因,请大家帮忙,请见附件!

弯头练习.zip

1.47 MB, 下载次数: 25

点评

看了老大的文件。 等径弯头并不复杂,要参数化也不难,老大的文件从原理上来说是没问题的。 我能力有限,出现的问题我只能归咎于软件版本的差异。 以下模型是我用2012制作的,就没有问题,传上来让老大看看。 弯  详情 回复 发表于 2018-8-25 15:20
发表于 2018-8-25 08:29:41 | 显示全部楼层
下载来学学 看看跟我画的有什么不一样 多谢
 楼主| 发表于 2018-8-25 15:20:33 | 显示全部楼层
zhengchenggang 发表于 2018-8-25 08:02: b+ q" n3 I5 W3 m1 f
各位好,我根据大家的方法,自己做个5节弯头,当输入500值,还几个个别值提示错误,查不出原因,请大家帮忙 ...

- x3 m: V- O" R2 S* T! [9 v看了老大的文件。4 |; {9 v6 k" n, i" k2 ^6 \
等径弯头并不复杂,要参数化也不难,老大的文件从原理上来说是没问题的。* s1 L6 z+ S  k2 [$ R% A
我能力有限,出现的问题我只能归咎于软件版本的差异。
8 U$ W- M3 D2 u0 C/ J: A以下模型是我用2012制作的,就没有问题,传上来让老大看看。
* K7 A' R4 C& ?% c1 z弯头中心半径等于圆管直径,当然,也可以根据需要修改模型,分别设置弯头中心半径和圆管直径。* d1 I6 M  N  ^) h

* R1 t$ L2 N  p! U4 B% g 00.gif
7 ?  o1 L; w6 @% _* {; _. S+ }( E1 S2012! R5 `; X7 E2 p' ^
游客,如果您要查看本帖隐藏内容请回复
8 C9 u( K9 v& p$ @
发表于 2018-8-27 10:58:23 | 显示全部楼层
keilei001 发表于 2018-8-25 15:20
# e+ K! t; w  I* n8 Q看了老大的文件。# l9 [: i" p1 u% v# \% ^
等径弯头并不复杂,要参数化也不难,老大的文件从原理上来说是没问题的。, _( m/ Q8 H% d! V+ L9 {1 i& E
我能力有限 ...
/ [9 k$ [/ L7 w$ t
非常感谢回复,我也认为是版本原因,可能是吧
发表于 2018-8-27 11:05:30 | 显示全部楼层
本帖最后由 zhengchenggang 于 2018-8-27 11:09 编辑 : w4 A) ^6 [% d5 R4 ?
. i: \1 e& {. k/ ^7 ^

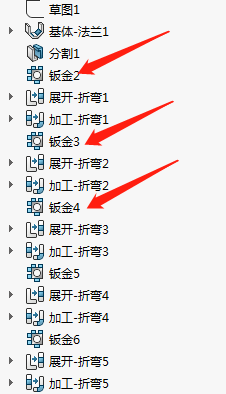

你好,我的18版本没有这个图标,是版本的问题么?

点评

钣金文件夹的不同是版本问题,当初我也有此疑问,参见14楼DaveChan老大的回复。  详情 回复 发表于 2018-8-28 22:17
 楼主| 发表于 2018-8-28 22:17:22 | 显示全部楼层
zhengchenggang 发表于 2018-8-27 11:05
, Q3 [/ O0 V4 M/ m# U. f. q你好,我的18版本没有这个图标,是版本的问题么?
' F& o/ q# R3 v0 @+ e
钣金文件夹的不同是版本问题,当初我也有此疑问,参见14楼DaveChan老大的回复。
发表于 2018-8-30 13:47:58 | 显示全部楼层
keilei001 发表于 2018-8-28 22:17" |/ H( O7 i* F& ^
钣金文件夹的不同是版本问题,当初我也有此疑问,参见14楼DaveChan老大的回复。

8 N7 N2 o% i, D1 U6 Q谢谢,楼上的,方便加一下QQ:815174305
发表于 2018-11-12 20:49:22 | 显示全部楼层
钣金圆管等径弯头和牛角弯头学习一下。
发表于 2018-12-3 08:48:20 | 显示全部楼层
大神们,好人啊,学习了
发表于 2022-3-10 10:45:38 | 显示全部楼层
K大真牛 谢谢提供这么优质的分享% R% d) E9 E+ f! P  p6 M/ k9 Y5 _
看了这个牛角弯头参数化,个人感觉特别神奇。跟着你做了一遍,弯头能做出来,也能展开下料图。只是参数化这个还没弄懂,明明用了方程式约束各尺寸,使其能随机而动,但是一重建就提示出错,百思不得其解。能否把带参数化的牛角弯头发我学习一下?我的邮箱lyh020209@163.com  多谢好兄弟:handshake
